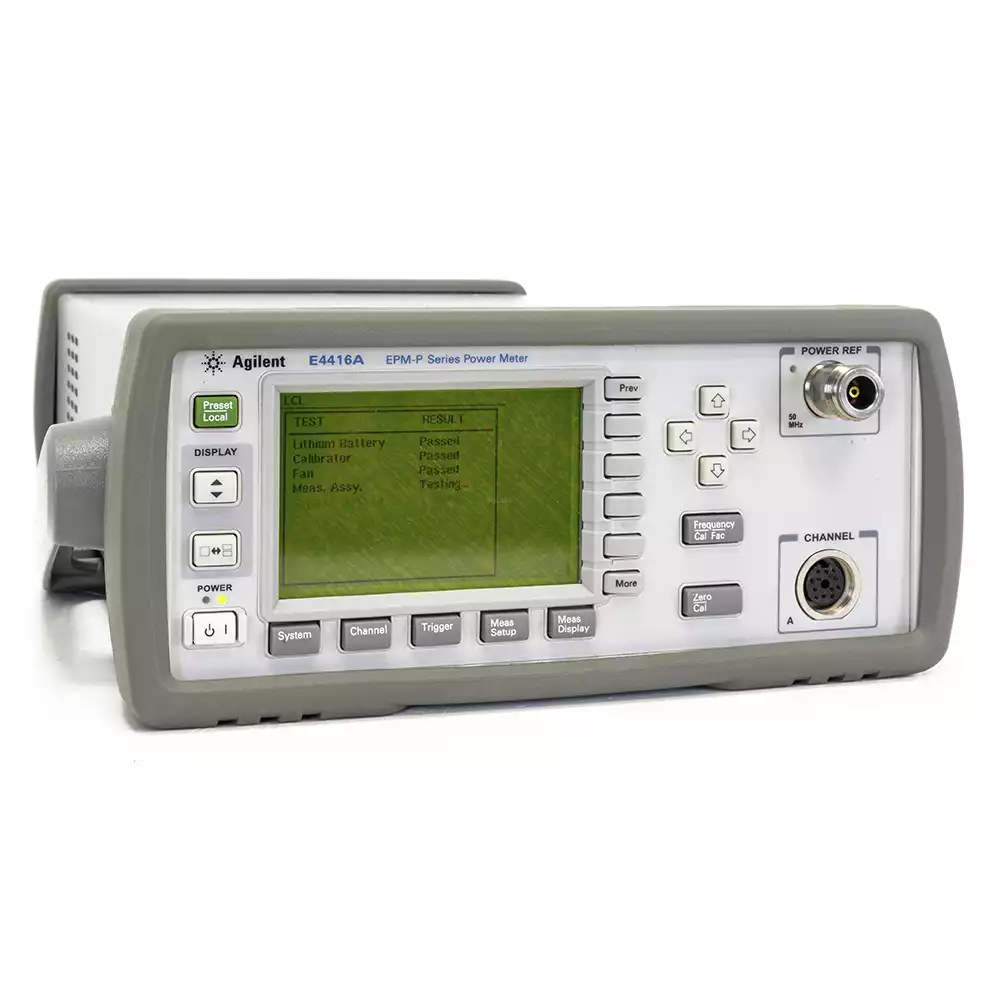

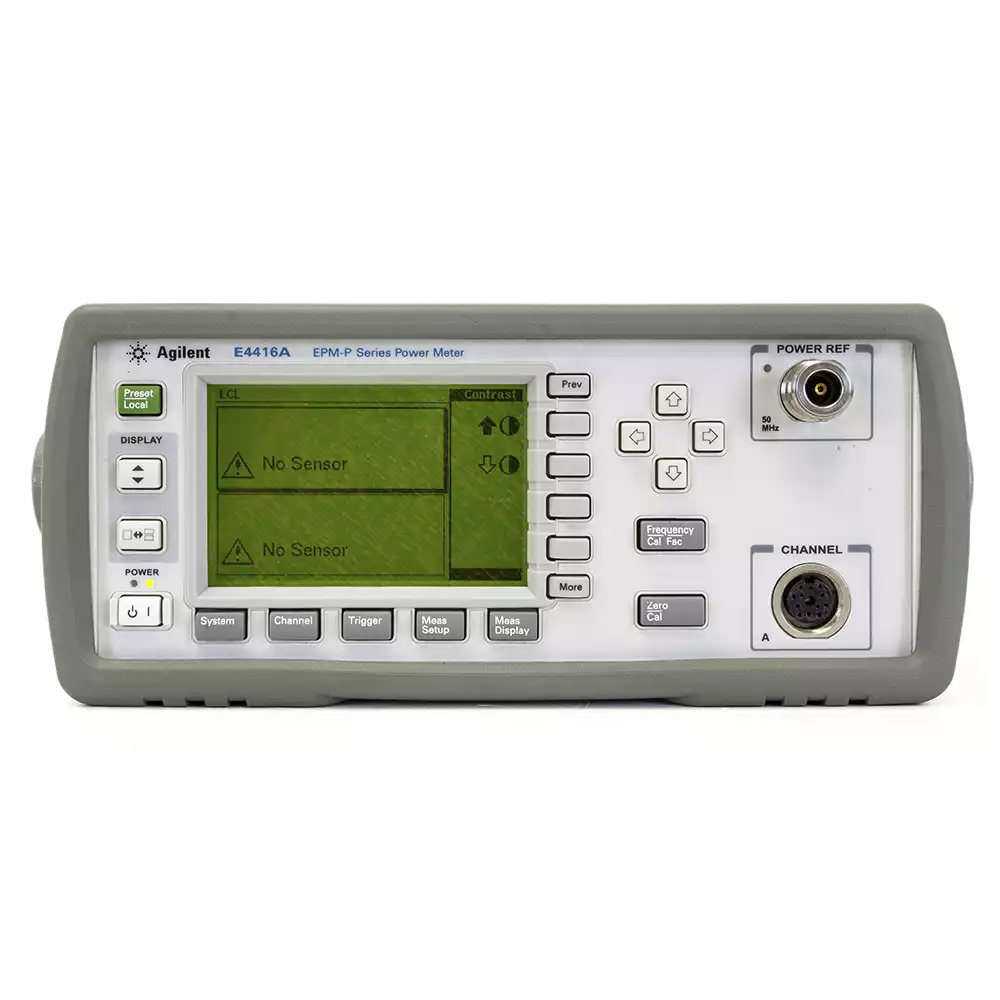

Измерители пиковой и средней мощности Keysight E4416A / E4417A
Основные возможности
- Частота дискретизации до 20 Мвыб/с для точного анализа широкополосных сигналов в одиночном и непрерывном режимах.
- Поддержка измерения средней и пиковой мощности, автоматический режим измерений и режим с временным стробированием.
- Бесплатное программное обеспечение для анализа импульсных параметров и статистической обработки данных.
- 8 предустановленных конфигураций для стандартов беспроводной связи:
- GSM
- EDGE
- NADC
- iDEN
- Bluetooth™
- IS-95 CDMA
- W-CDMA
- cdma2000
- Высокая скорость передачи данных по интерфейсу GPIB — до 1000 отсчётов/с (для E4416A с преобразователями серии E9320).
- Полоса видеотракта (модуляции): 5 МГц, подходит для анализа сложных модулированных сигналов.
- Совместимость со всеми преобразователями мощности серии E и серии 8480.
|
Тип
|
Настольный |
|
Количество каналов
|
2 |
|
Частотный диапазон, Гц
|
От 9 кГц до 110 ГГц |
|
Диапазон мощности
|
От –70 дБм до 44 дБм |
|
Масса, кг
|
4,1 |
|
Габаритные размеры, мм
|
89 × 213 × 348 |
Е4416А и Е4417А представляют одно- и двухканальные измерители мощности с высокими техническими характеристиками. Вместе с первичными преобразователями пиковой и средней мощности Е932х они представляют экономичное, одноблочное решение для измерения пиковой, средней мощности и отношения пиковой к средней мощности, а также для измерений с временным стробированием мощности сигналов со сложными форматами модуляции, характерными для современных и будущих систем беспроводной связи.
Стробированные измерения выполняются с использованием развитых возможностей запуска, таких как запуск внешним ТТЛ совместимым сигналом. Одновременно может выполняться до четырех измерений с временным стробированием.
Измерители мощности серии EPM-P, которые могут использоваться с преобразователями Е9320 как отдельно, так и в составе АИС, обеспечивают скорость измерений до 1000 отсчетов в секунду.
Непрерывная дискретизация сигнала с частотой 20 МГц обеспечивает точное представление набора параметров, определяющих форматы сложной модуляции в полосе до 5 МГц.
Программное обеспечение Keysight EPM-P Analyzer, разработанное в среде VEE, работает через GPIB на персональном или портативном компьютере и обеспечивает измерения статистических характеристик, мощности, частоты и временных параметров, которые требуются для сигналов CDMA и TDMA. Когда измеритель мощности находится под управлением программы, все его функции и ранее сделанные установки не действуют, поскольку программа игнорирует их. Программа поставляется бесплатно в составе стандартной комплектации всех измерителей мощности EPM-P.
Межповерочный интервал для измерителей мощности серии EPM-P составляет 2 года. Они полностью совместимы с преобразователями мощности серий 8480 и Е.
Индивидуальная установка начала и длительности интервала стробирования позволяет измерять среднюю, пиковую мощность и отношение пиковой к средней мощности. Например, при сигнале GSM это можно использовать для измерения средней мощности в пределах от 5 до 95% длительности пакета, или для измерения пиковой мощности и спадания уровня импульса.
| Технические характеристики | |
|---|---|
| Диапазон частот | 9 кГц ~ 110 ГГц (в зависимости от используемого преобразователя) |
| Диапазон измеряемой мощности | –70 ~ +44 дБм (в зависимости от преобразователя) |
| Динамический диапазон преобразователей |
• Е-серия (пиковая и средняя) E9320: до 70 дБ (нормальный режим), до 85 дБ (только средняя мощность) • E-серия (непрерывный сигнал): до 90 дБ • E-серия (средняя мощность) E9300: до 80 дБ • Серия 8480: до 50 дБ • Серия N8480: до 55 дБ |
| Отображаемые единицы | Вт, дБм, %, дБ |
| Разрешение отображения |
• Логарифмическая шкала: 1.0 / 0.1 / 0.01 / 0.001 дБ • Линейная шкала: от 1 до 4 значащих разрядов |
| Типы измерений |
• Средняя мощность • Пиковая мощность • Отношение пик/среднее • Измерение по временному окну (стробирование) |
| Программные функции анализа |
• Статистический анализ • Анализ параметров импульсов |
| Усреднение | от 1 до 1024 отсчётов |
| Модуляционная полоса | до 5 МГц (зависит от преобразователя) |
| Инструментальная погрешность (Average only / Normal) |
• Абсолютная: ±0,02 дБ / ±0,08 дБ (лог) или ±0,5% / ±1,7% (линейная) • Относительная: ±0,04 дБ / ±0,16 дБ (лог) или ±1,0% / ±3,4% (линейная) |
| Погрешность временной базы | 0,1% |
| Источник запуска | Внутренний / Внешний TTL / GPIB / RS-232/422 |
| Дискретизация |
• Частота дискретизации: 20 МГц, непрерывная • Метод: синхронная периодическая выборка |
| Мощность калибровочного сигнала | 1 мВт |
| Информация для заказа | |
|---|---|
| E4416A | Измеритель мощности (пиковая и средняя, одноканальный) |
| E4417A | Измеритель мощности (пиковая и средняя, двухканальный) |

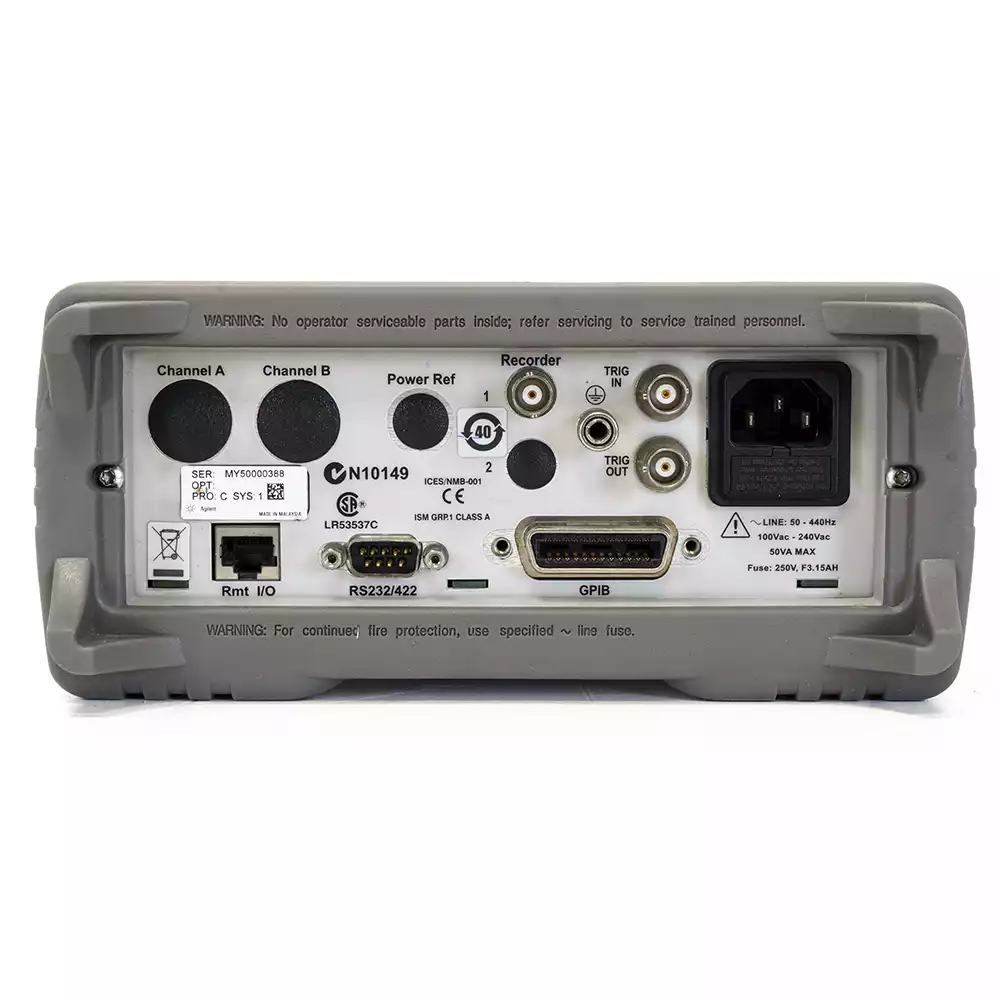

| E4417A-002 | Вход для преобразователя на задней панели (выход калибратора на передней панели) |
| E4417A-003 | Вход для преобразователя на задней панели (выход калибратора на задней панели) |
| E4417A-004 | Исключается кабель E9288A преобразователя мощности |
| E4417A-908 | Комплект для установки в стойку для одного прибора |
| E4417A-909 | Комплект для установки в стойку для двух приборов |
| E4417A-1A7 | Сертификат калибровки ISO17025 с данными |
| E4417A-A6J | Сертификат калибровки ANSI Z540 с данными |
| Стандартный комплект поставки | |
| Кабель E9288A, 1,5 м | 1 шт для E4416A / 2 шт для E4417A |
| Сетевой шнур | В комплекте |
| Принадлежности | |
| 34131A | Жесткий транспортный ящик |
| 34161A | Сумка для принадлежностей |
| 34141A | Мягкий футляр для переноски (желтый) |
| Кабели для преобразователей мощности | |
| Для преобразователей серии E9320 | E9288A / B / C — 1,5 м / 3 м / 10 м |
| Для серий 8480, E441x и E9300 |
11730A — 1,5 м 11730B — 3 м 11730C — 6,1 м 11730D — 15,2 м 11730E — 30,5 м 11730F — 61 м |
| Примечание: Кабели E9288A-C также совместимы с преобразователями мощности серий 8480 и E. | |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Измерители мощности серии EPM-P E4416A / E4417A (E4416A_E4417A.pdf) | Data Sheet | EN | 808,8 КБ |
|
