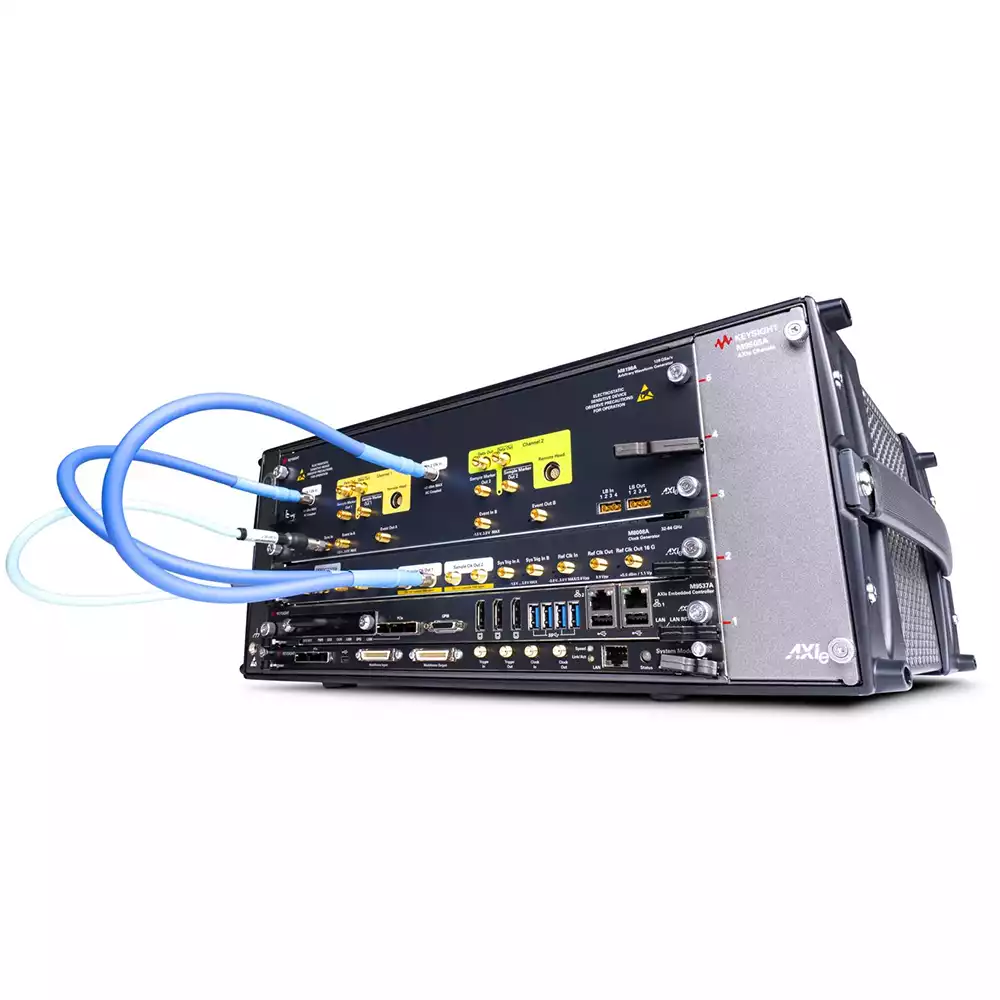

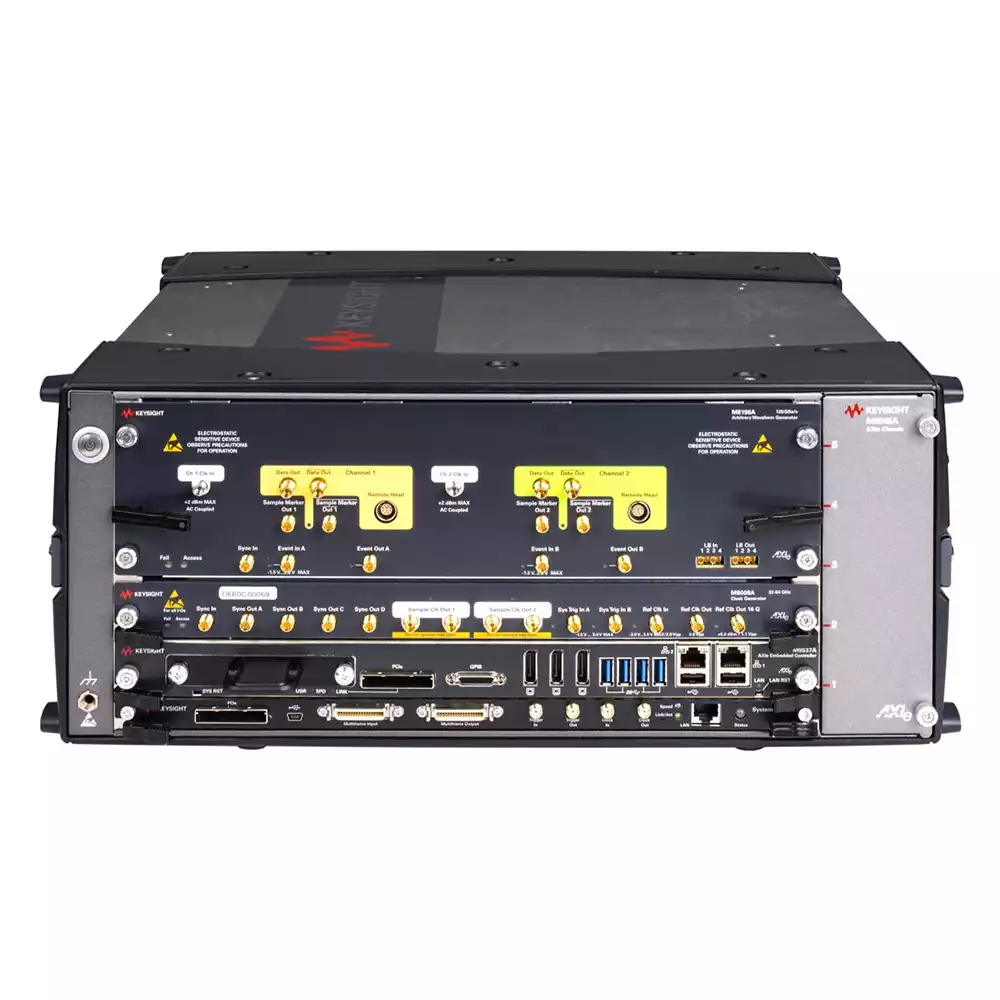

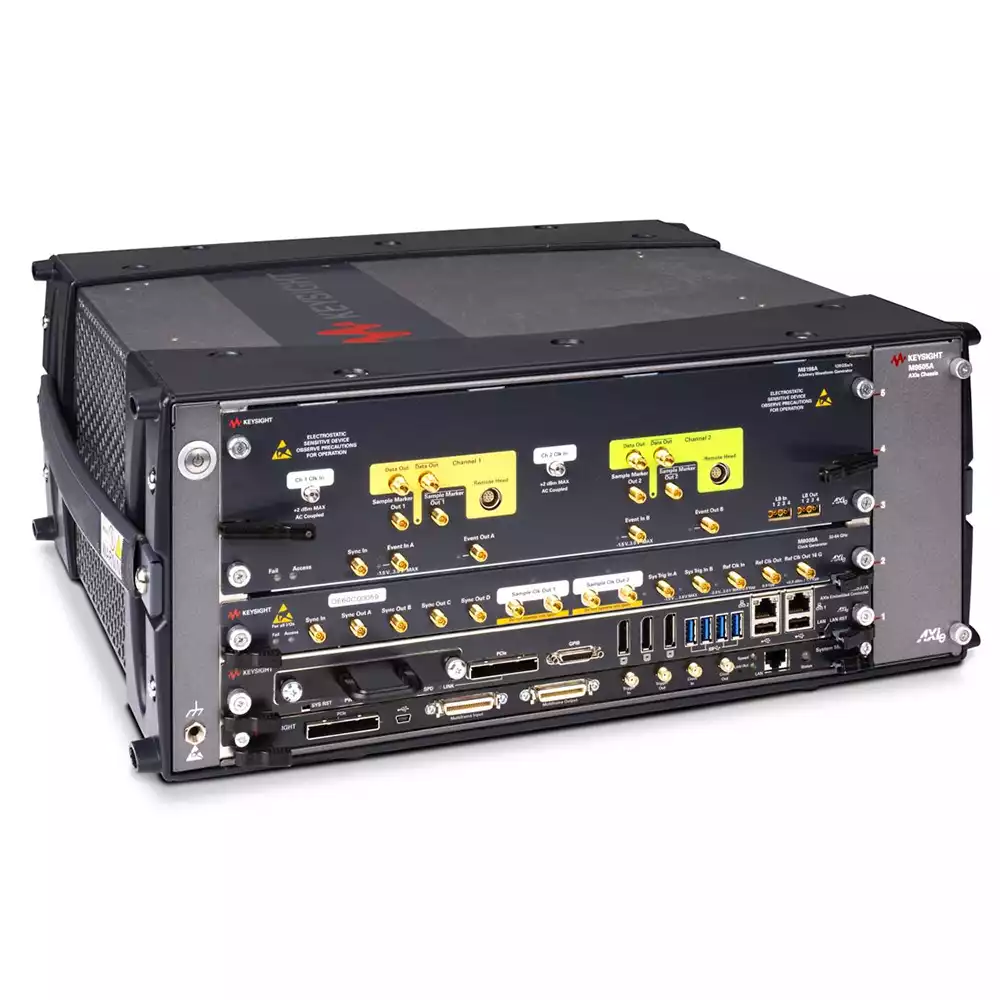

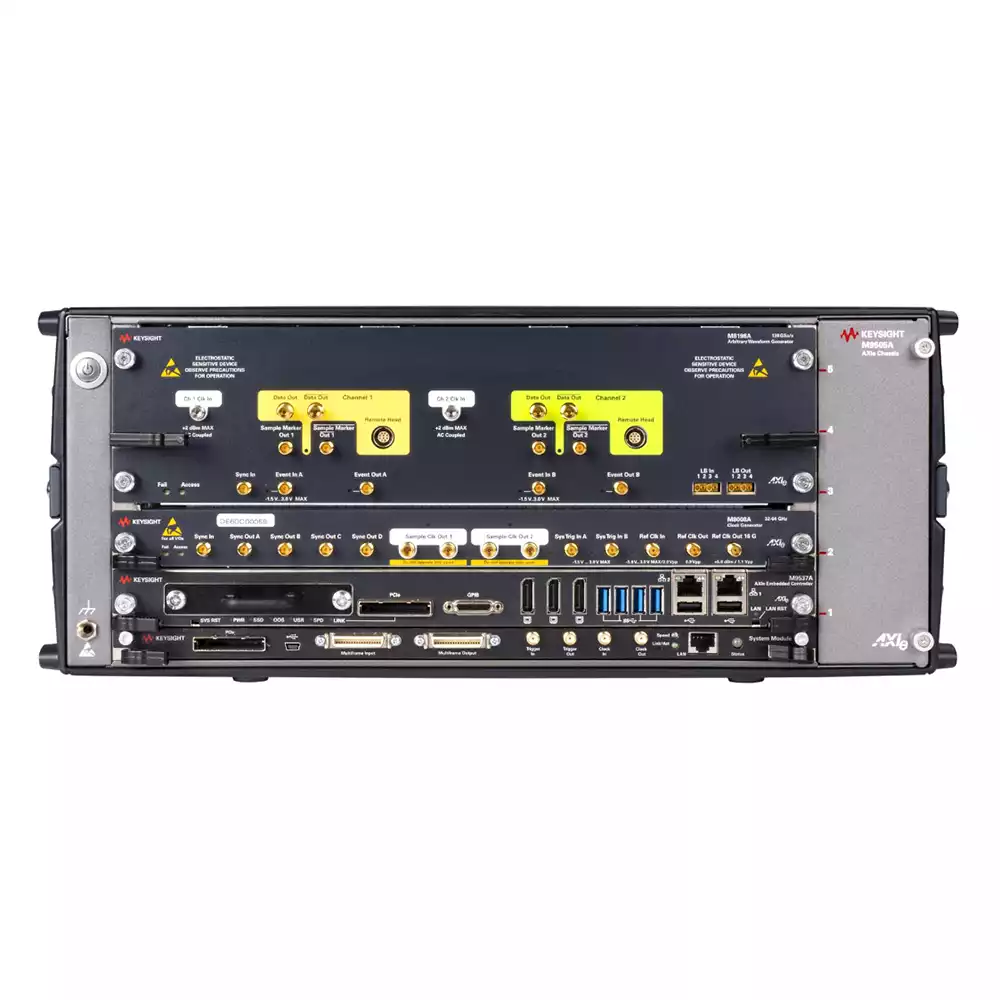

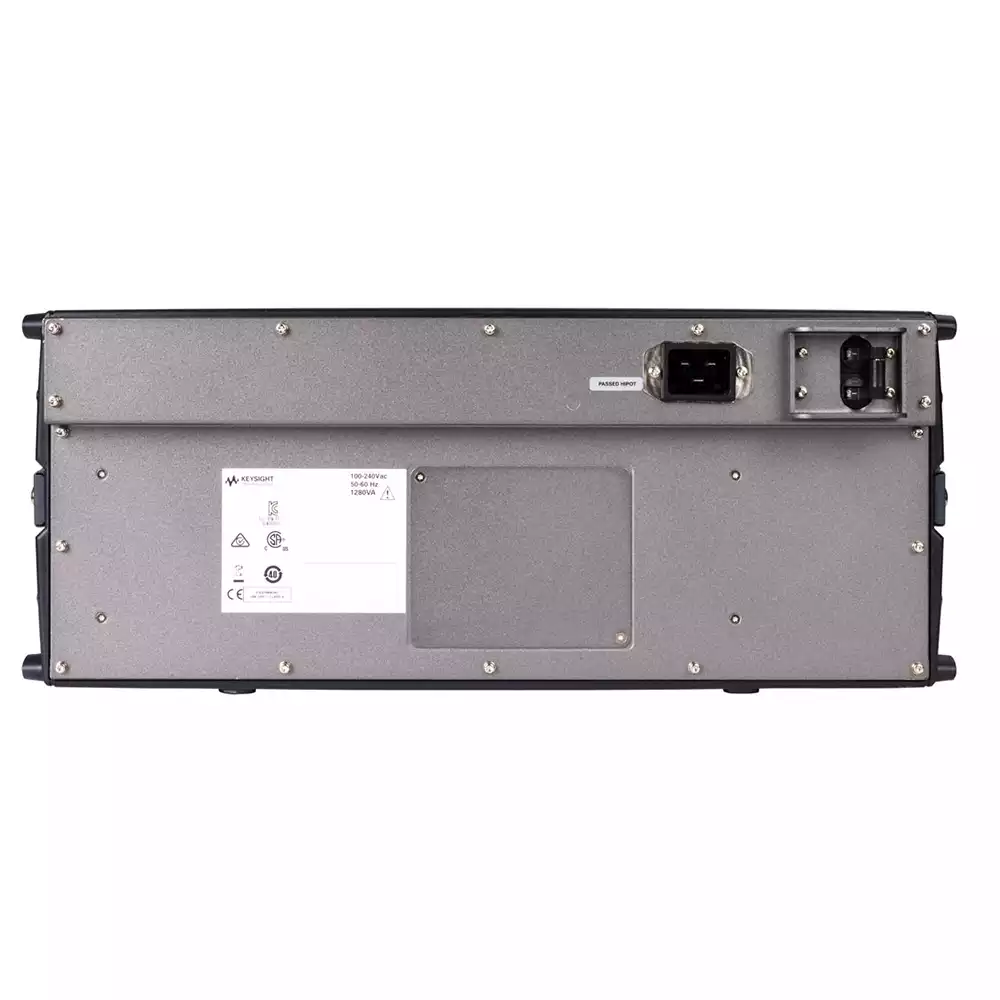

M8198A — это самый гибкий генератор сигналов произвольной формы, предлагающий уникальное сочетание высокой частоты дискретизации, широкой полосы пропускания, большой глубины памяти и продвинутых функций. Независимо от того, проводите ли вы передовые исследования 6G, тестируете дискретные компоненты оптической системы, решаете задачи, требующие большой глубины памяти или широкой полосы пропускания в аэрокосмической и оборонной сфере, или экспериментируете с высокоскоростной передачей данных — вам необходимы точность и гибкость для реализации технологий следующего поколения. Генератор сигналов произвольной формы M8198A от Keysight ускоряет инновации, обеспечивая более точные и реалистичные сигналы в одном приборе.
- Интегрированный, готовый к использованию прибор.
- До 2 дифференциальных каналов на модуль с частотой дискретизации 128 Гвыб/с и аналоговой полосой пропускания 58 ГГц.
- 4 синхронизированных дифференциальных канала при использовании двух модулей M8198A.
- До 8 GSa памяти на канал для генерации более длинных потоков данных.
- Опциональный секвенсор с поддержкой до 500 сегментов формы сигнала.
- Один дифференциальный маркер выборки на канал, программируемый как субчастотный тактовый сигнал до 8 ГГц или как импульс на любой выборке волны. Маркеры не уменьшают вертикальное разрешение.
- Работает с модулем тактовых сигналов M8008A с возможностью подачи тактового сигнала от внешнего источника (например, 12,5…16 ГГц на вход M8008A) и предоставляет дополнительные вспомогательные выходы, такие как выход опорной частоты с делением на 4 от входа Clock In M8198A.
- Совместим с известным программным обеспечением: MATLAB, Keysight IQtools, PathWave Signal Generation (PWSG) Advanced Waveform Utility (AWU), а также интерфейсом программирования SCPI на базе M8070B.
|
Максимальная частота дискретизации
|
128 Гвыб/с |
|
Количество каналов
|
1-6 |
|
Частотный диапазон, Гц
|
58 ГГц |
|
Амплитуда
|
От 0,1 В до 0,83 В |
|
Масса, кг
|
8,5 |
|
Габаритные размеры, мм
|
351 × 92 × 315 |
Современные технологии беспроводной связи, спутниковых систем и радиолокации требуют генерации сигналов с полосой модуляции более 10 ГГц, а в некоторых случаях — до 50 ГГц, при этом без компромиссов по качеству сигнала. Генерация таких сигналов на промежуточной частоте (IF), а не в виде сигналов I/Q, является уникальной возможностью M8198A, поддерживающей такие задачи.
Благодаря частоте дискретизации 128 Гвыб/с, M8198A обеспечивает достаточный запас передискретизации для генерации чрезвычайно широкополосных, но при этом высококачественных радиочастотных сигналов. Например, на рисунке 1 показан сигнал QAM-64 с полосой модуляции 10 ГГц на несущей частоте 15 ГГц, сгенерированный непосредственно M8198A.

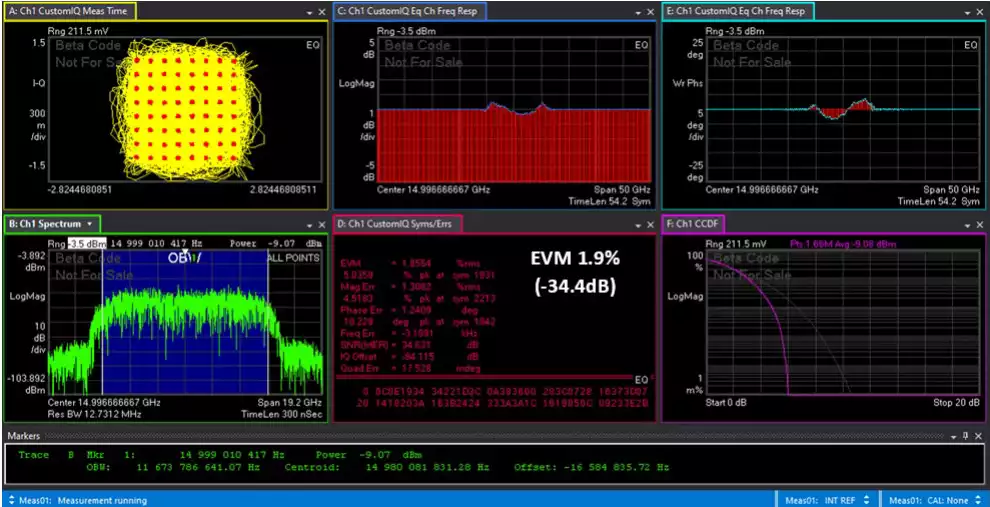

Рисунок 1. Пример выходного сигнала QAM64 со скоростью 10 GBd
Сигнал измерен при частоте дискретизации Гвыб/с и амплитуде 1 Vpp (дифференциальный режим).
Измерение выполнено с помощью осциллографа реального времени серии UXR, при этом между генератором M8198A AWG и осциллографом использовался РЧ-кабель длиной 50 см.
С ростом скоростей передачи данных в дата-центрах, серверах и вычислительных системах инженеры R&D сталкиваются с множеством задач, связанных с повышенной чувствительностью к искажениям канала, потерям сигнала и снижению отношения сигнал/шум. Гибкость генерации форм сигналов при высокой скорости ЦАП и большой глубине памяти, а также отличные характеристики собственного джиттера делают M8198A по-настоящему уникальным и универсальным прибором.
M8198A предоставляет возможности для проведения передовых исследований, обеспечивая тонкую настройку форматов модуляции и шаблонов данных для дальнейшего увеличения скоростей передачи.
Кроме того, M8198A поддерживает цифровые методы коррекции частотной и фазовой характеристик как своего выхода, так и внешних цепей — кабелей, дорожек печатных плат, разъёмов и т. д. Это позволяет формировать требуемый сигнал непосредственно на входе тестируемого устройства. Любой канал может быть «встроен» или «исключён» при наличии S-параметров соответствующей цепи.

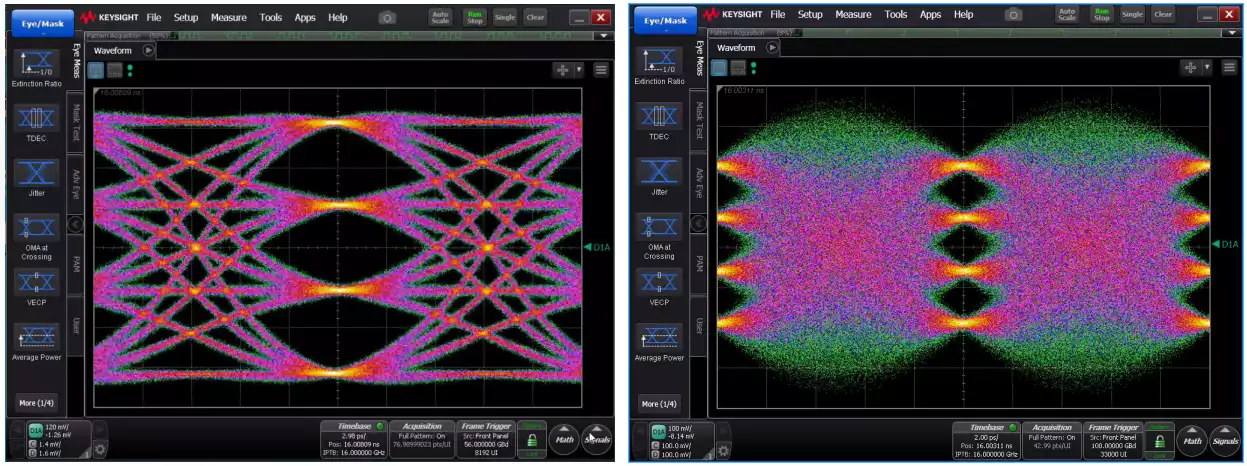

Рисунок 2. Пример выходных сигналов 56 GBd PAM4 (слева) и 100 GBd PAM4 (справа)
Сигналы сформированы с использованием PRBS 215–1, измерены при частоте дискретизации 128 Гвыб/с и амплитуде 1 В дифференциально.
Измерения выполнены с помощью выборочного осциллографа (N1046A).
Генератор сигналов произвольной формы M8198A позволяет формировать любые сигналы, которые можно математически описать. Например, сигнал, рассчитанный в MATLAB, можно напрямую загрузить в M8198A. Это включает ультракороткие, но точные импульсы длительностью до ~7 пс, а также очень короткие, широкополосные РЧ-импульсы и сигналы с линейной частотной модуляцией (ЛЧМ). Такие сигналы необходимы для исследования химических реакций, возбуждения элементарных частиц и квантовых эффектов.
Управление M8198A осуществляется с помощью системного программного обеспечения M8070B. Кроме того, вместе с прибором поставляется бесплатная утилита IQtools на базе MATLAB. IQtools предоставляет множество инструментов для генерации сигналов, а также возможность загрузки пользовательских форм сигналов.
IQtools также поддерживает «калибровку в системе», позволяя измерять и компенсировать амплитудно-частотную и фазо-частотную характеристики генератора, а также внешних цепей. Утилита может компенсировать рассогласование каналов (skew).
M8198A также может управляться с помощью PathWave Signal Generation (PWSG) — Advanced Waveform Utility (AWU).
Генератор M8198A имеет один вход тактового сигнала для каждого канала. Тактовый сигнал должен подаваться от вспомогательного тактового модуля M8008A.
Поскольку тактовый сигнал подаётся непосредственно на ЦАП, все тактовые импульсы ЦАП полностью синхронизированы. Любой джиттер на входном тактовом сигнале будет передаваться на выход AWG в отношении 1:1.
При использовании M8008A в качестве источника тактового сигнала каналы автоматически проходят выравнивание по задержке (de-skew).
M8008A также поддерживает прямую подачу тактового сигнала от внешнего источника (например, 12.5…16 ГГц на вход M8008A) и предоставляет дополнительные вспомогательные выходы, включая выход опорного сигнала с частотой ¼ от частоты Clock In генератора M8198A (например, при входе 12.5…16 ГГц).
Эксплуатационные характеристики
| Параметр | Значение |
|---|---|
| Потребляемая мощность | 600 Вт (ном.) при 128 Гвыб/с |
| Рабочая температура | от 5 °C до 40 °C |
| Относительная влажность при работе | 15%–95% относительной влажности при 40 °C, без конденсации |
| Рабочая высота над уровнем моря | до 2000 м |
| Температура хранения | от –40 °C до +70 °C |
| Относительная влажность при хранении | 24%–90% относительной влажности при 65 °C, без конденсации |
| Сохранённые состояния | Пользовательские конфигурации и заводские установки |
| Интерфейс к управляющему ПК | PCIe (см. спецификацию шасси AXIe) или USB |
| Форм-фактор | 3-слотовый AXIe |
| Габариты (Ш × В × Г) | 351 мм × 92 мм × 315 мм |
| Масса | 8,5 кг |
| Соответствие стандартам безопасности | IEC 61010-1, UL 61010, CSA 22.2 61010.1 (проверено) |
| Испытания ЭМС | IEC 613226-1 |
| Время прогрева | 30 мин |
| Интервал калибровки | Рекомендуется каждые 2 года |
| Требования к охлаждению | Воздушный поток в слоте направлен справа налево. При эксплуатации выберите место, обеспечивающее: – не менее 80 мм зазора сзади; – не менее 50 мм зазора с каждой стороны. |
Configuration / Upgrade options / Accessories
| Модель / номер продукта | Описание | Комментарии |
|---|---|---|
| M8198A-001 | Модуль генератора сигналов произвольной формы, 1 канал, 128 Гвыб/с, 3-слотовый модуль AXIe | Количество каналов можно увеличить до 2 с опцией M8198AU-U02 |
| M8198A-002 | Модуль генератора сигналов произвольной формы, 2 канала, 128 Гвыб/с, 3-слотовый модуль AXIe | |
| M8198A-08G | Глубина памяти 8 Гвыб на канал | |
| M8198A-SEQ | Функциональность управления последовательностями | |
| M8008A-064 | Генератор тактовой частоты 32–64 ГГц, 1-слотовый модуль AXIe | |
| Опции апгрейда | ||
| M8198AU-U02 | Апгрейд AWG M8198A с 1 до 2 каналов, 128 Гвыб/с | Программная лицензия |
| M8198AU-U8G | Апгрейд AWG M8198A с 1 Гвыб до 8 Гвыб памяти на канал | Программная лицензия |
| M8198A-USE | Апгрейд функциональности AWG M8198A до уровня Sequencer | Программная лицензия |
| Принадлежности | ||
| M8199A-801 | Согласованная пара кабелей RF, 150 мм, разъёмы 1,85 мм, male/male | Рекомендуется для подключения выходов AWG к тестируемому устройству. Заказывается отдельно. |
| M8199A-802 | Терминатор 50 Ом, 2,4 мм | 1 терминатор включён в комплект M8198A-001, 2 терминатора — в комплект M8198A-002 |
| M8199A-803 | Согласованная пара кабелей RF, 500 мм, разъёмы 1,85 мм | Рекомендуется для подключения AWG к тестируемому устройству |
| M8199A-810 | Резервный кабель тактового сигнала | Все необходимые тактовые кабели включены в M8198A. Данный кабель доступен как замена. |
| M8199A-811 | Резервный кабель M-clock | |
| M8008A-801 | Кабель расширения тактового модуля | |
| N6171A-M02 | Лицензия MATLAB (стандартный пакет) | |
| N6171A-M03 | Лицензия MATLAB (расширенный пакет) | |
| M8157A | Высоковольтная нагрузка | |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Генератор сигналов произвольной формы M8198A (M8198A Arbitrary Waveform Generator.pdf) | Data Sheet | EN | 2 МБ |
|
