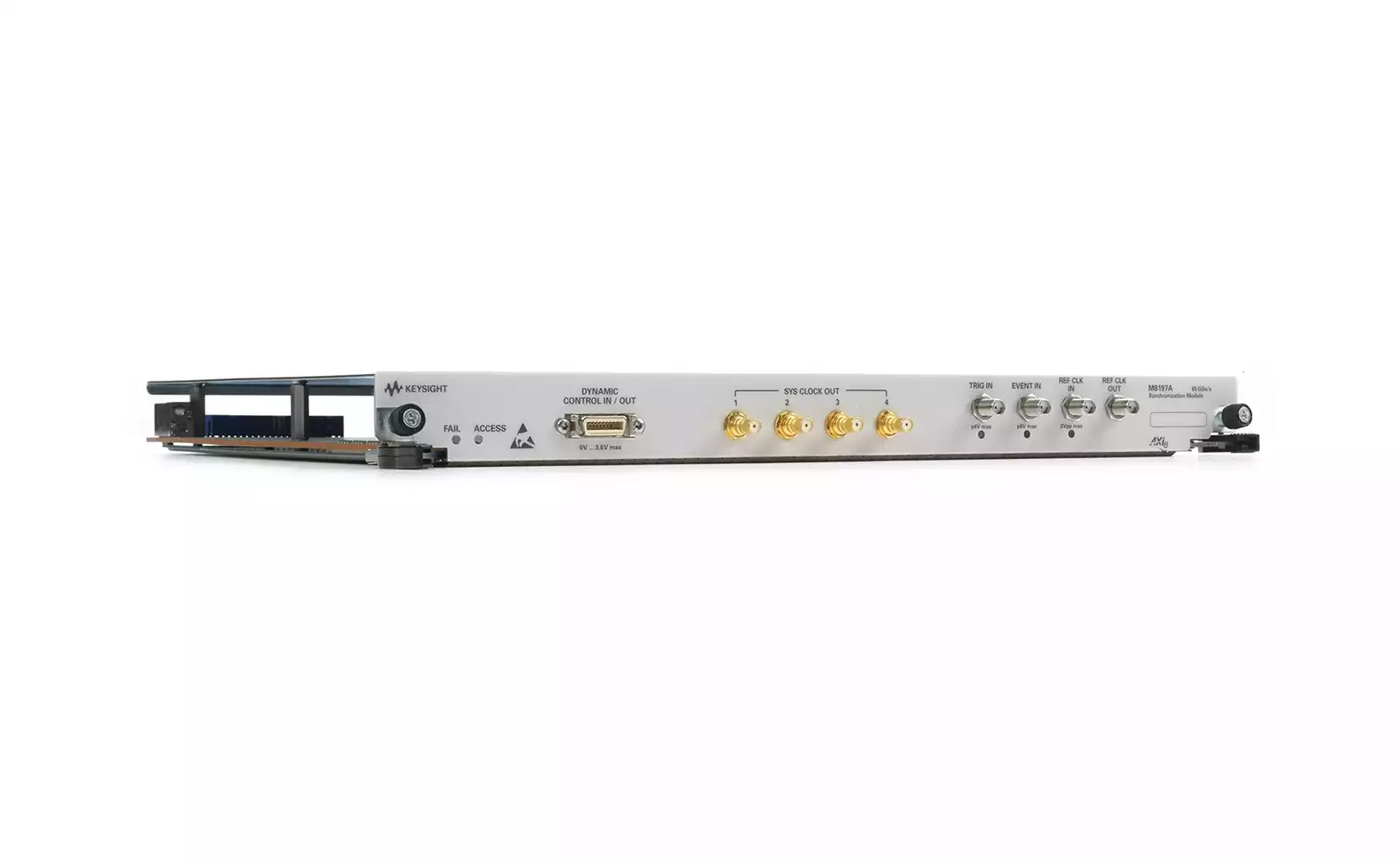

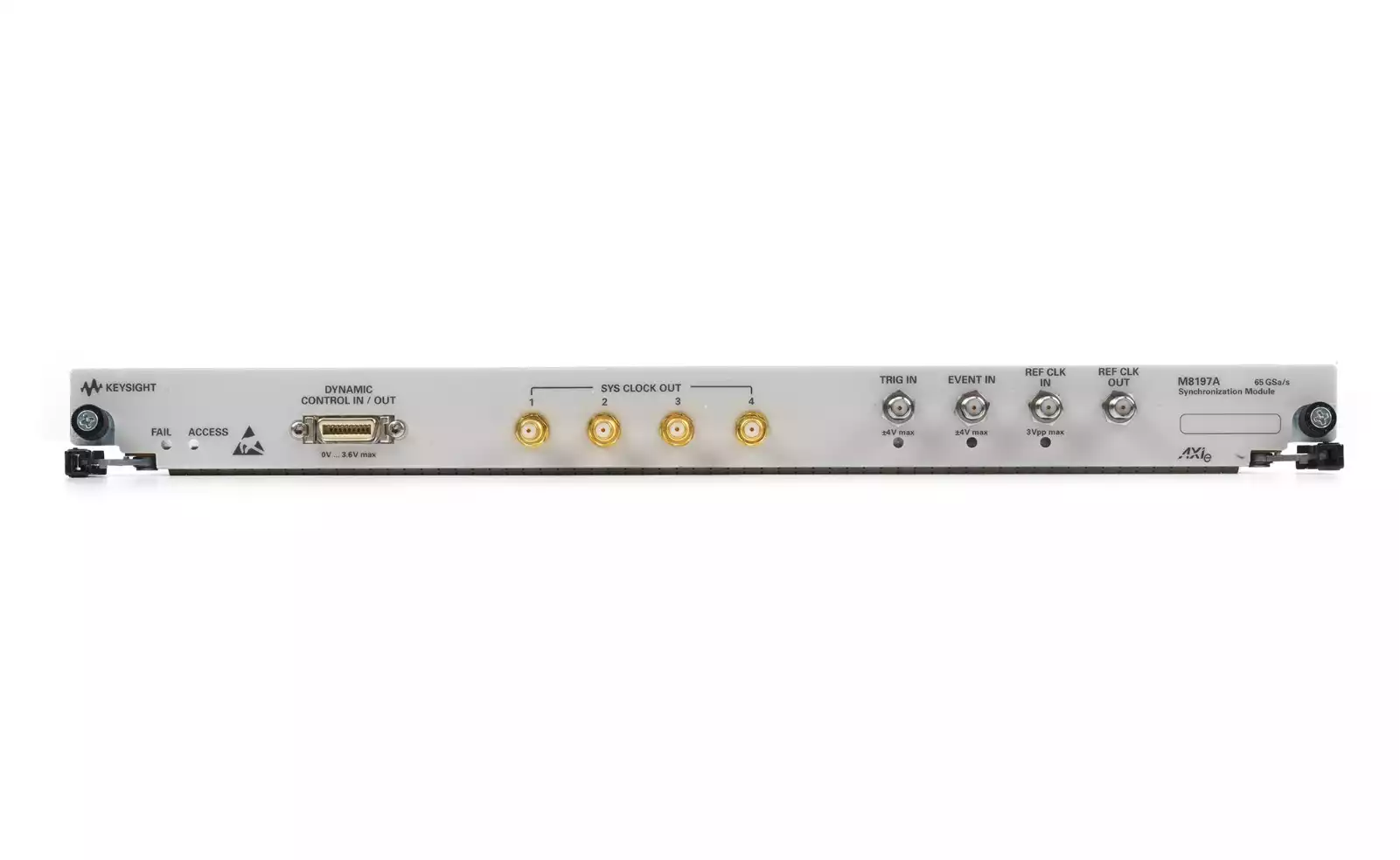

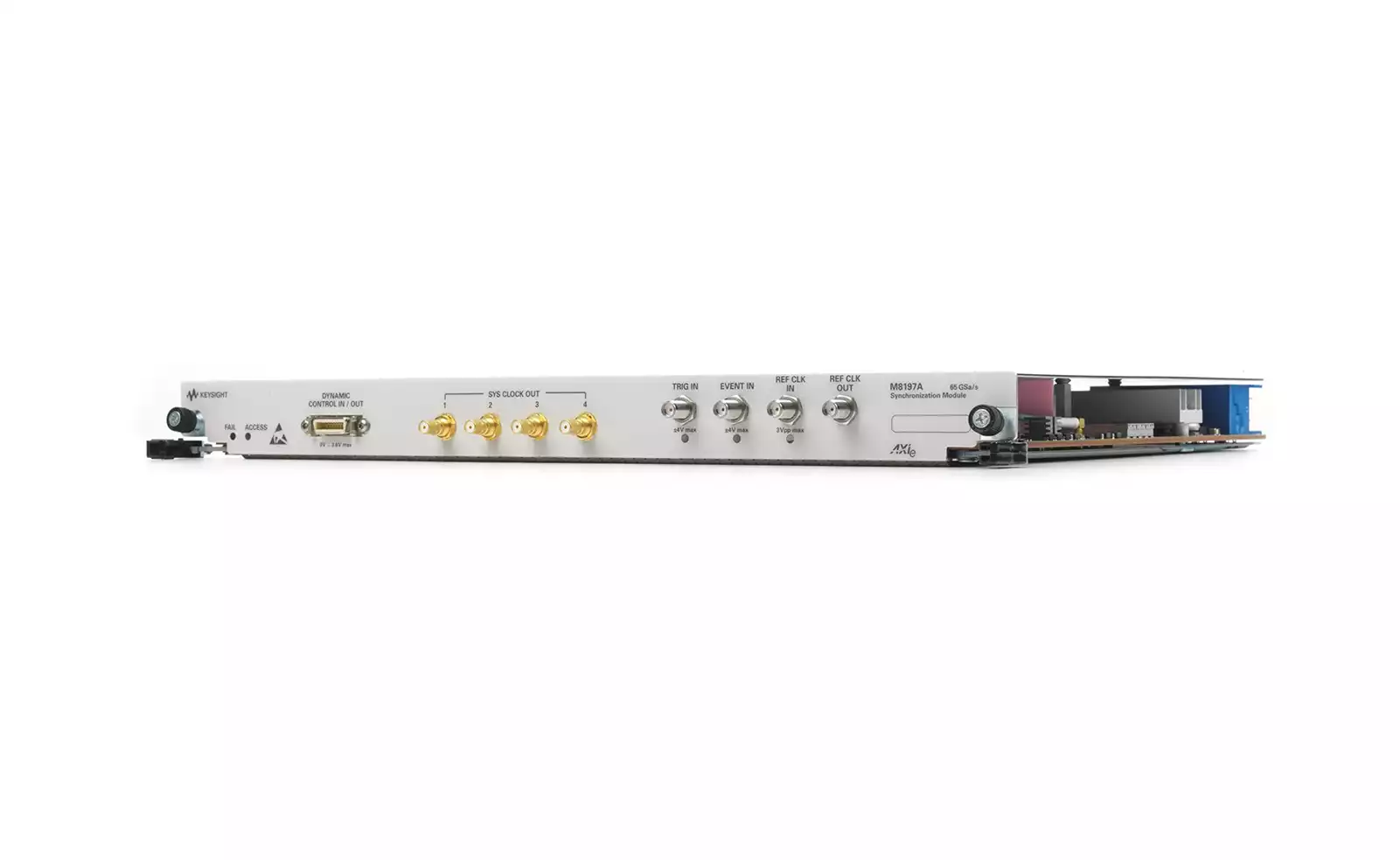

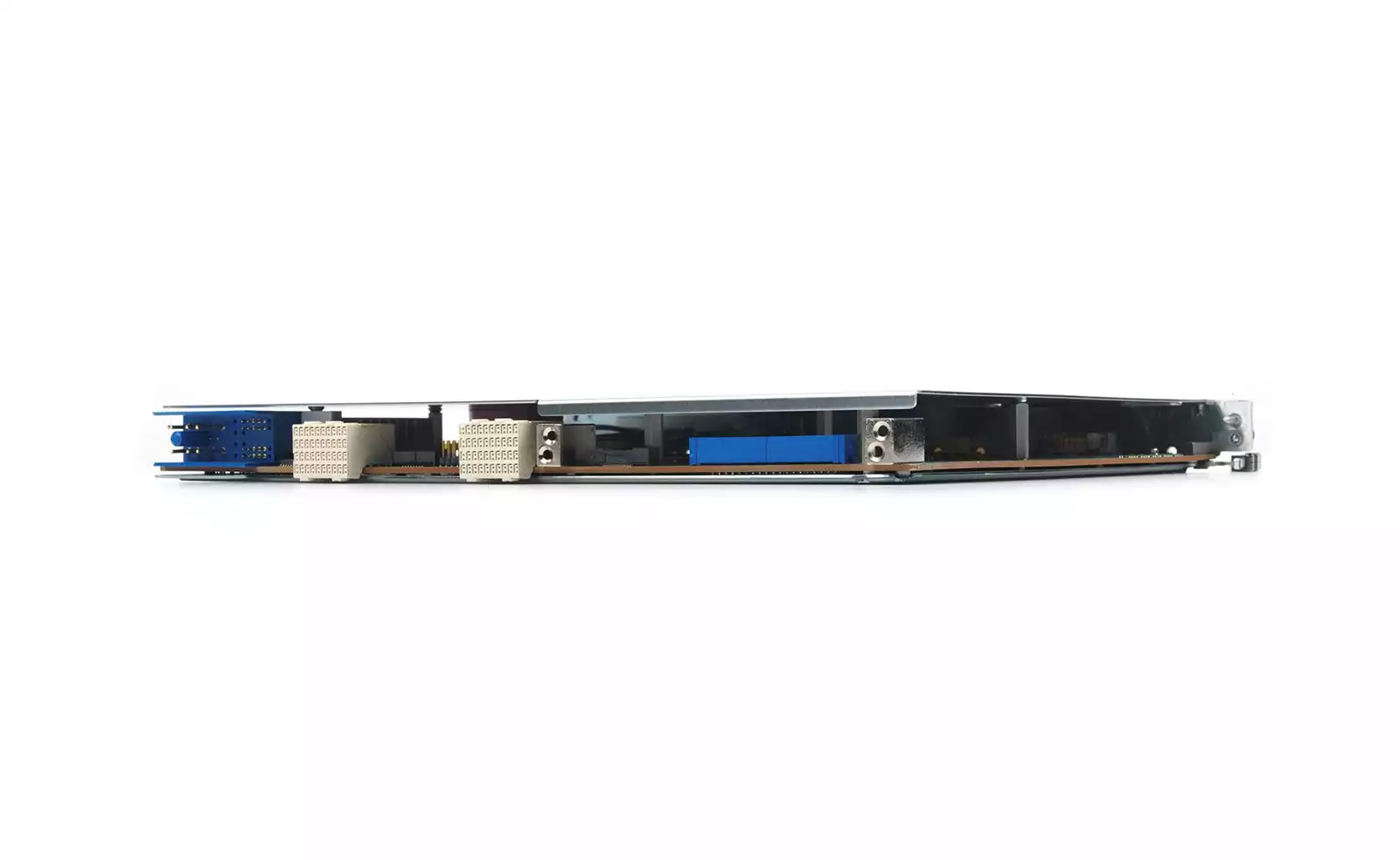

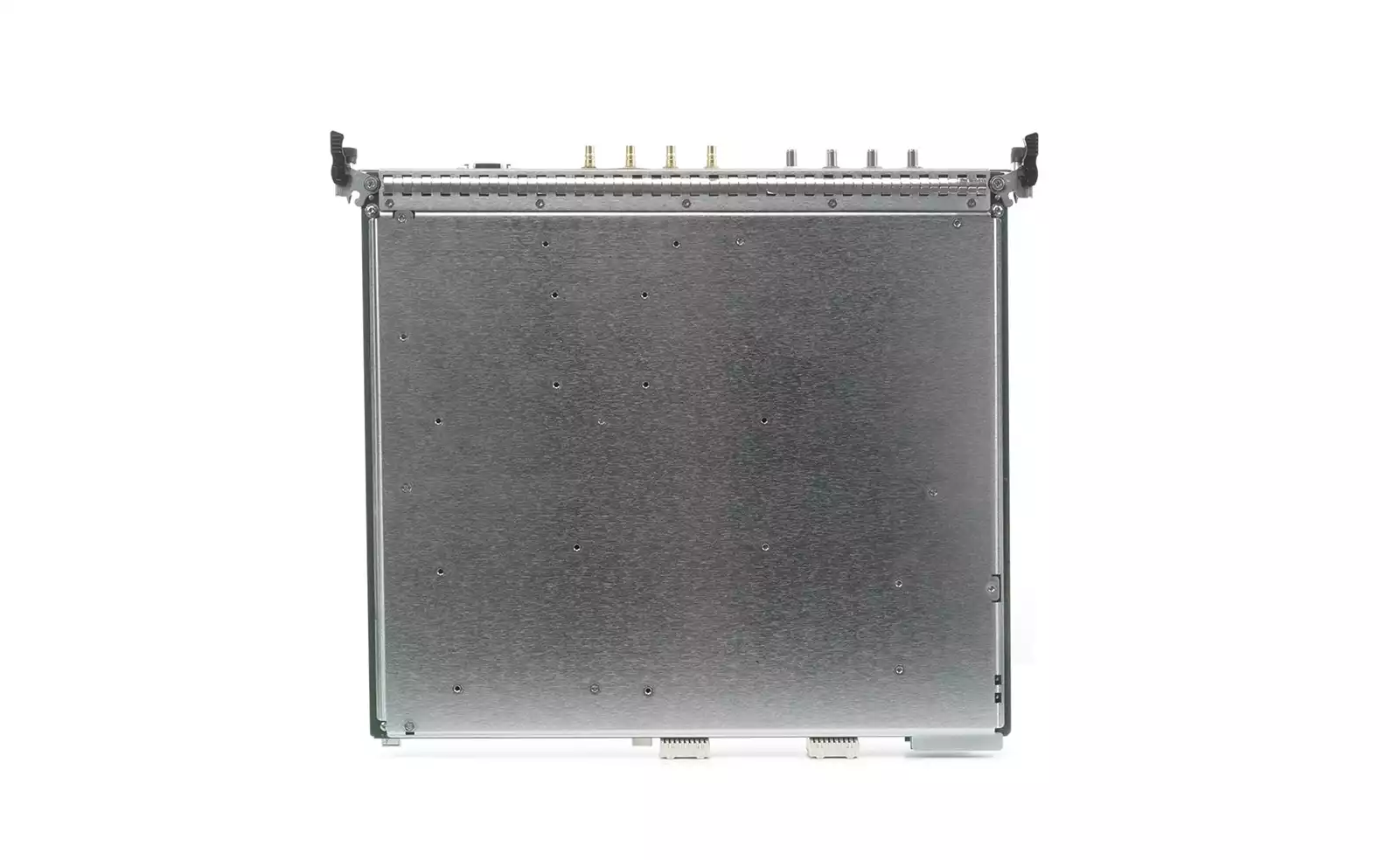

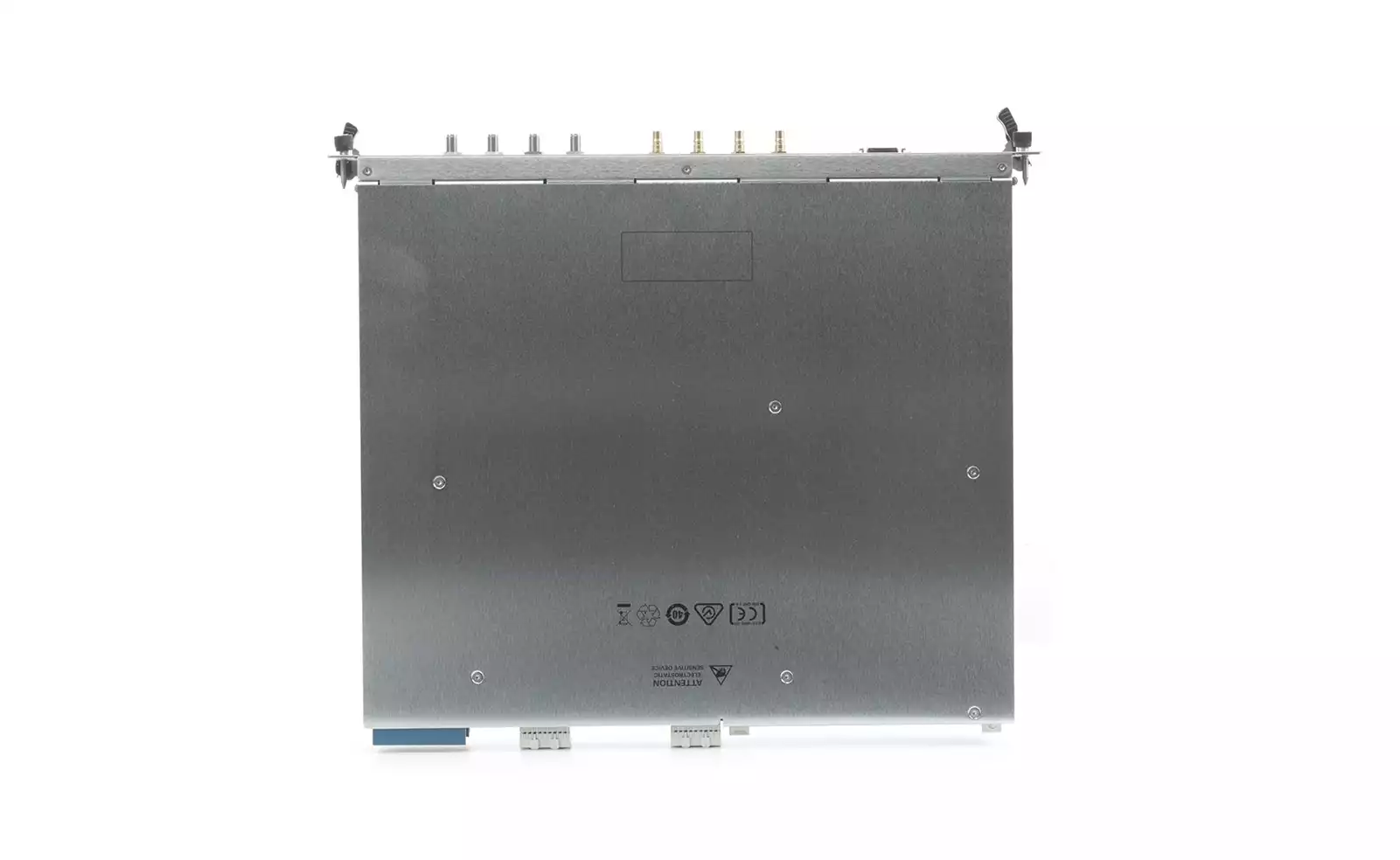

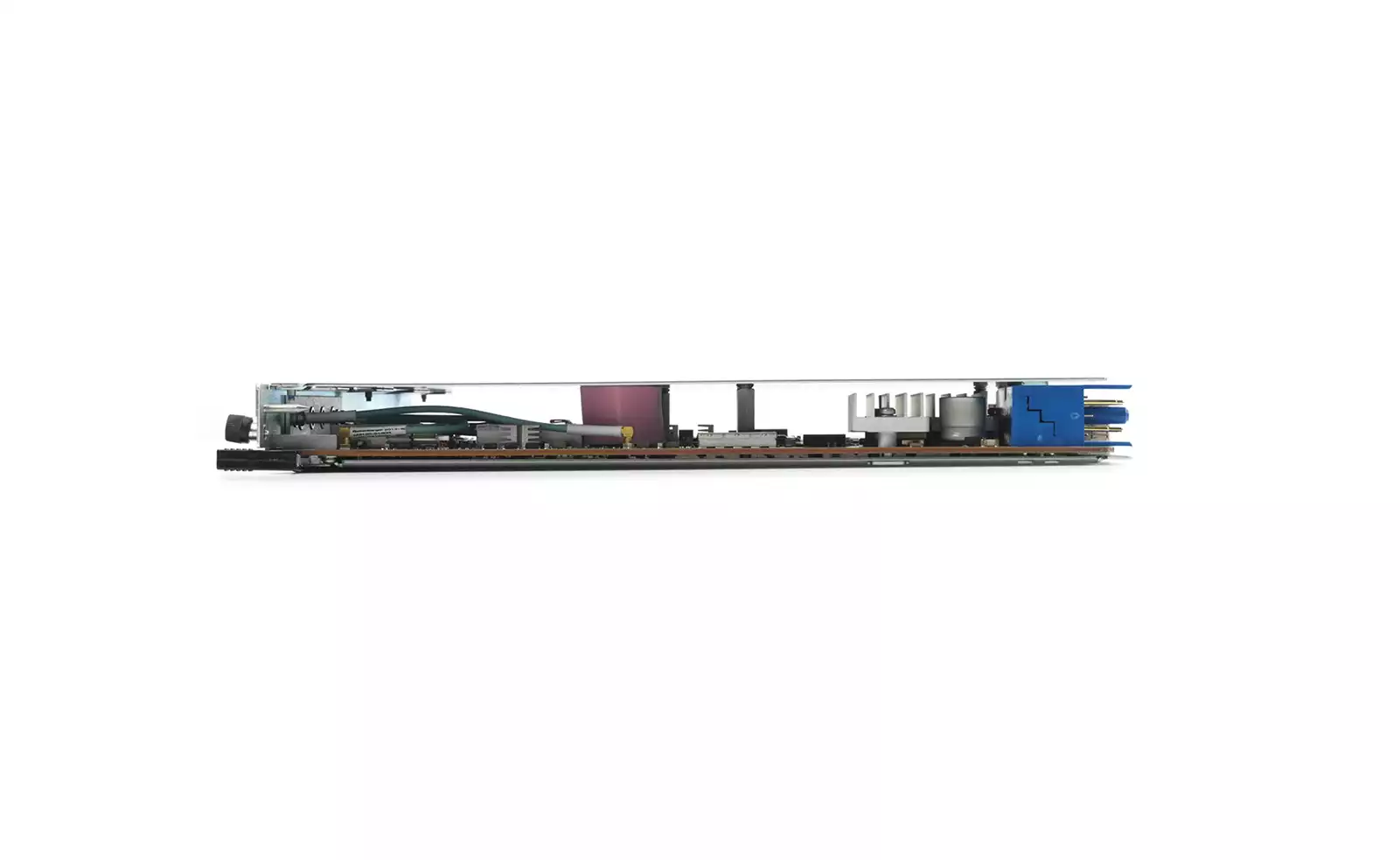

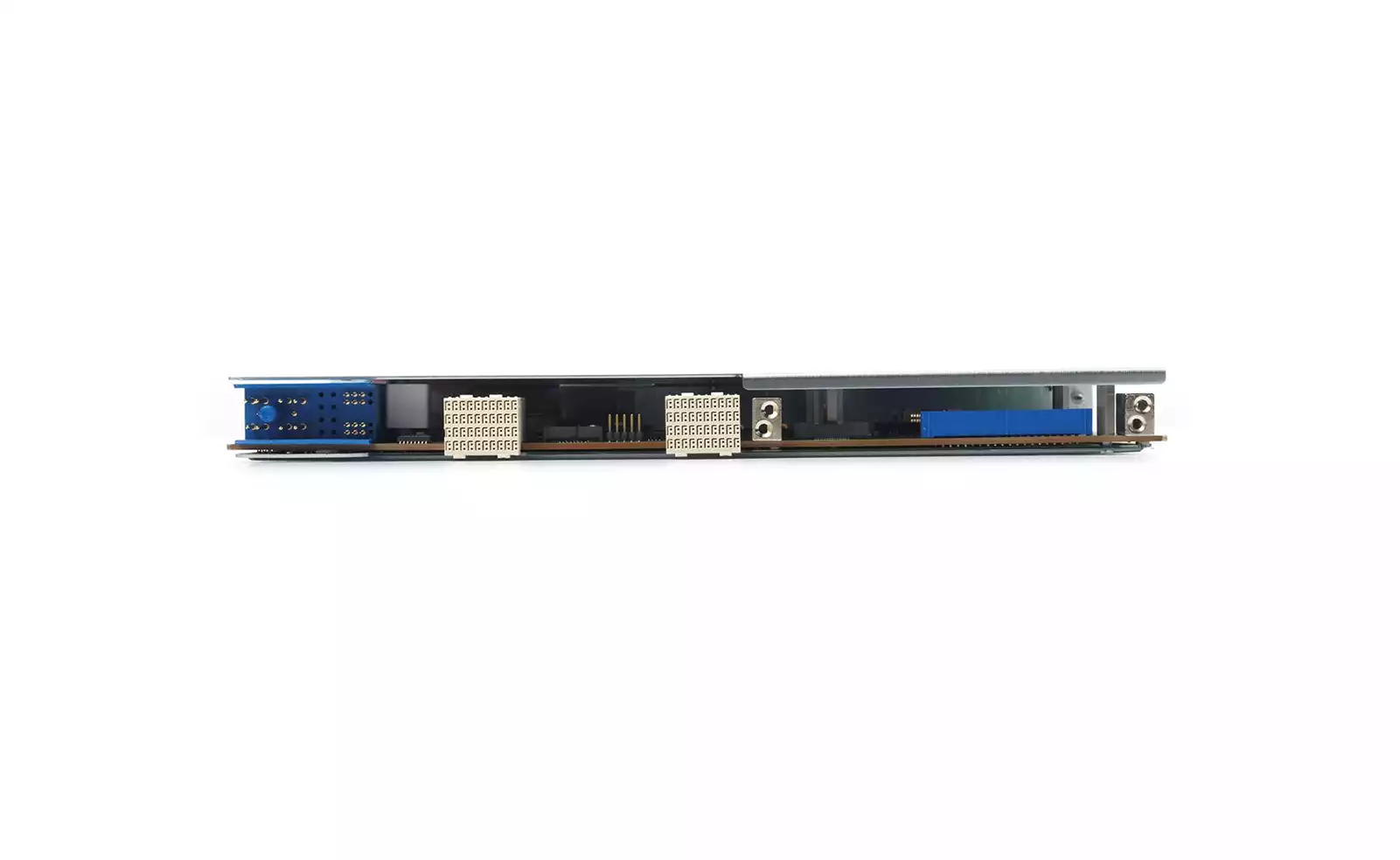

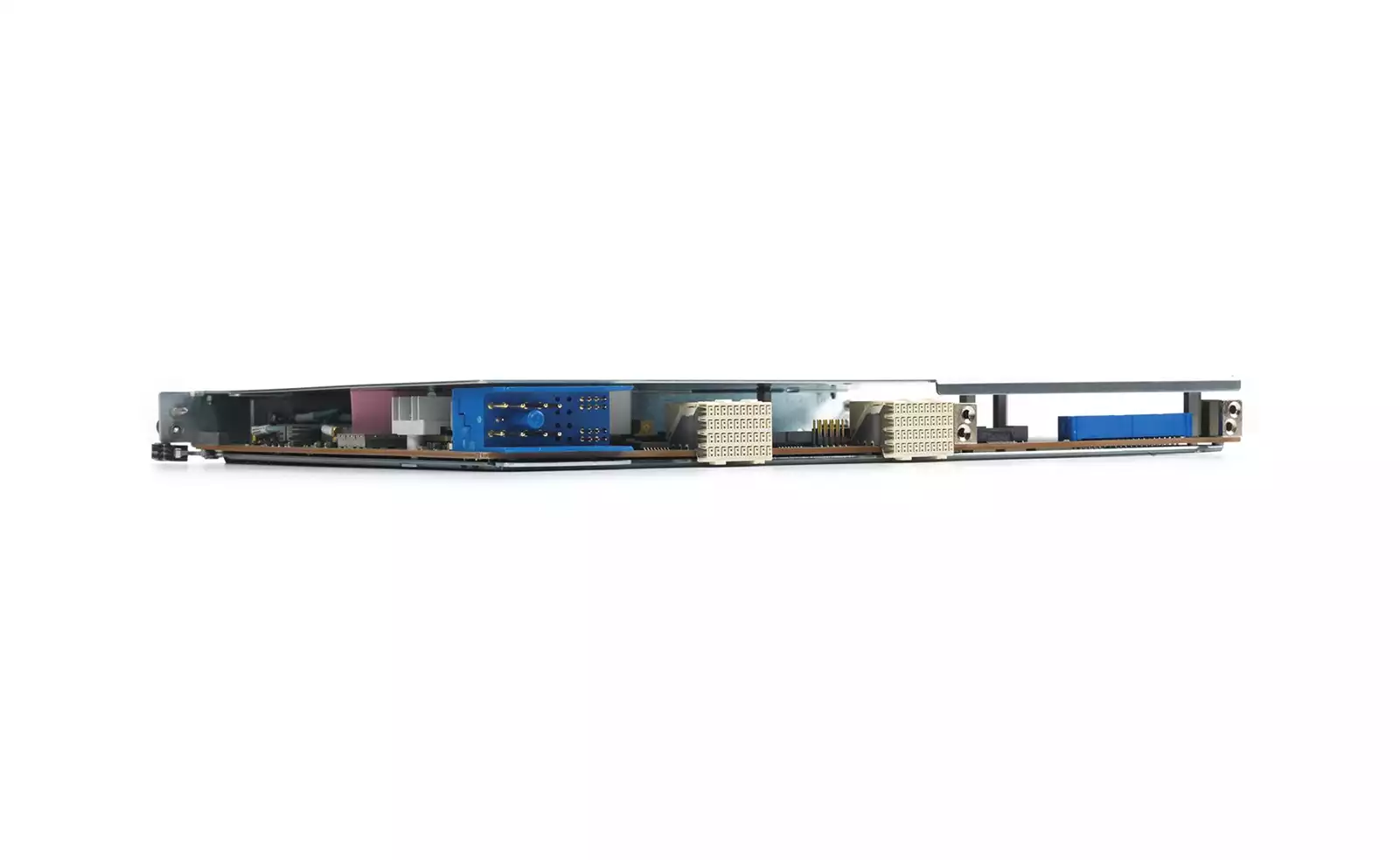

Модуль многоканальной синхронизации M8197A компании Keysight совместно с одним–четырьмя модулями генераторов сигналов произвольной формы M8195A используется для создания многоканальной системы генерации полностью синхронных фазокогерентных сигналов, содержащей до 16 аналоговых каналов в одном 5-слотовом шасси AXIe.
В синхронном режиме все модули M8195A используют один и тот же тактовый сигнал дискретизации и запускаются одновременно. В качестве источника общего тактового сигнала дискретизации (Sys Clk) может использоваться внутренний синтезатор тактового сигнала M8197A или внешний тактовый сигнал, поступающий на вход опорного тактового сигнала (REF CLK IN).
Гарантируется, что временной сдвиг между любыми двумя каналами не превышает ±75 пс (без калибровки системного уровня) независимо от частоты дискретизации. Использование функции точной настройки задержки M8195A с разрешением 50 фс позволяет уменьшить временной сдвиг между каналами до величины, не превышающей 1 пс. После такой настройки временная согласованность сохраняется даже при смене сигналов, изменении частоты дискретизации или перезагрузке системы.
Общий вход запуска на модуле синхронизации обеспечивает одновременный старт всех подключённых модулей M8195A с детерминированной задержкой. Запускаемые сигналы повторяют временные соотношения каналов, идентичные режиму непрерывной генерации. Минимальную неопределённость задержки запуска можно обеспечить, синхронизировав вход запуска относительно внешнего выхода тактового сигнала синхронизации (REF CLK OUT).
Кроме того, модуль M8197A оснащён входом динамического управления и универсальным выходом, которые могут использоваться с одним или несколькими модулями M8195A.
Модули
Основные области применения
- Многоканальные приложения последовательной передачи данных
- Многоканальная генерация фазокогерентных I/Q сигналов: до 8 пар I/Q
- Многоканальная генерация фазокогерентных ВЧ/ПЧ сигналов: до 16 каналов
- Физические эксперименты
- Системы MIMO
|
Количество каналов
|
16 |
|
Частотный диапазон, Гц
|
240 МГц |
|
Масса, кг
|
2,7 |
|
Габаритные размеры, мм
|
322 × 30 × 282 |
Синхронизация работы до 4 модулей генераторов сигналов произвольной формы Keysight M8195A
Обеспечивает до 16 независимых каналов для создания сложных сценариев сигналов.
- Модуль в формате AXIe высотой 1U для обеспечения высокой плотности каналов
- Прецизионная синхронизация для стабильных измерений
- Один входной сигнал запуска обеспечивает старт до четырёх модулей M8195A с детерминированной задержкой
- Воспроизводимость сдвига фазы между модулями: 2 пс, независимо от частоты дискретизации
- Калибровка временного сдвига между любыми двумя каналами с разрешением 50 фс
Общие характеристики
| Параметр | M8195A | M8197A |
|---|---|---|
| Энергопотребление | 180 Вт (ном.) @ 65 Гвыб/с | 60 Вт (ном.) |
| Рабочая температура | 0 °C до 40 °C | 0 °C до 40 °C |
| Рабочая влажность | 5% до 80% относительной влажности, без конденсации | 5% до 80% относительной влажности, без конденсации |
| Рабочая высота | До 2000 м | До 2000 м |
| Температура хранения | –40 °C до +70 °C | –40 °C до +70 °C |
| Сохранённые состояния | Конфигурации пользователя и заводские настройки | Конфигурации пользователя и заводские настройки |
| Интерфейс к управляющему ПК | PCIe (см. спецификацию шасси AXIe) или USB | PCIe (см. спецификацию шасси AXIe) или USB |
| Форм-фактор | 1-слотовый AXIe | 1-слотовый AXIe |
| Габариты (Ш × В × Г) | 322,25 мм × 30 мм × 281,5 мм | 322,25 мм × 30 мм × 281,5 мм |
| Вес | 3,75 кг | 2,7 кг |
| Соответствие стандартам безопасности | IEC61010-1, UL61010, CSA22.2 61010.1 (прошёл испытания) | IEC61010-1, UL61010, CSA22.2 61010.1 (прошёл испытания) |
| EMC тестирование | IEC61326-1 | IEC61326-1 |
| Время прогрева | 30 мин | 30 мин |
| Интервал калибровки | Рекомендуется 2 года | Рекомендуется 2 года |
| Требования к охлаждению | При эксплуатации выбирайте место, обеспечивающее не менее 80 мм пространства сзади и не менее 30 мм с каждой стороны | |
Информация для заказа
| Конфигурация | ||
|---|---|---|
| Модель / Опция | Описание | Комментарий |
| M8195A-001 | 1 канал, 65 Гвыб/с, 2 Гвыб на модуль | Включает помощь при запуске и окончание 50 Ω |
| M8195A-002 | 2 канала, 65 Гвыб/с | |
| M8195A-004 | 4 канала, 65 Гвыб/с | |
| M8195A-16G | Увеличение памяти до 16 Гвыб | ПО-лицензия |
| M8195A-SEQ | Секвенсор на модуль | ПО-лицензия |
| M8195A-FSW | Быстрое переключение | ПО-лицензия |
| M8195A-1A7 | ISO 17025 сертификат | |
| M8195A-Z54 | Отчёт калибровки Z54 | |
| M8195A-BU1 | Готовая система: M9505A + контроллер M9537A | |
| M8195A-BU2 | Готовая система: M9502A | |
| M8195A-BU3 | Готовая система: M9502A + M9537A | |
| M8197A | Модуль синхронизации для до 4 модулей M8195A | С кабелями синхронизации |
| M8195S | Сконфигурированная система AWG | Включает помощь при запуске и окончания 50 Ω |
| Опции апгрейда | ||
| M8195AU-U02 | Апгрейд с 1 до 2 каналов | ПО-лицензия |
| M8195AU-U04 | Апгрейд с 2 до 4 каналов | ПО-лицензия |
| M8195AU-16G | Память 16 Гвыб на модуль | ПО-лицензия |
| M8195AU-SEQ | Секвенсор | ПО-лицензия |
| M8195AU-FSW | Быстрое переключение | ПО-лицензия |
| Принадлежности | ||
| M9502A-U20 | Шасси AXIe, 2 слота, USB | |
| M9505A-U20 | Шасси AXIe, 5 слотов, USB | |
| M9537A | Встроенный контроллер AXIe | |
| 8121-1243 | USB Type-A → Mini-B, 2 м | |
| M9048B | PCIe хост-адаптер, x8 Gen 3 | |
| Y1202A | Кабель PCIe для M9048B | |
| M8195A-810 | Два согласованных кабеля (2.92 мм) | |
| M8195A-820 | Нагрузка 50 Ω, 26.5 ГГц | |
| Программное обеспечение | ||
| 81195A | ПО генерации оптической модуляции | Бесплатно |
| 81195A-RSP | Real-Time Signal Processing | Требует 81195A |
| 81195A-OSP | Редактирование параметров оптических сигналов | |
| M8070A-0TP | ПО BER-решений M8000 (переносимая лицензия) | |
| M8070A-0NP | ПО BER-решений M8000 (плавающая лицензия) | |
| M8070A-1TP | Интерфейс управления тестируемым устройством | |
| M8085A-CT1 / CN1 / CTA / CNA | MIPI C-PHY редакторы и ПО калибровки | Требует M8070A |
| M8085A-DT1 / DN1 / DTA / DNA | MIPI D-PHY редакторы и ПО калибровки | |
| N6171A-M02 | MATLAB (стандартная лицензия) | |
| N6171A-M03 | MATLAB (расширенная лицензия) | |
| Наименование | Категория | Язык | Размер файла | Скачать |
| M8197A – Модуль многоканальной синхронизации для M8195A (5992-0014.pdf) | Data Sheet | EN | 1,2 МБ |
|
