Обзор

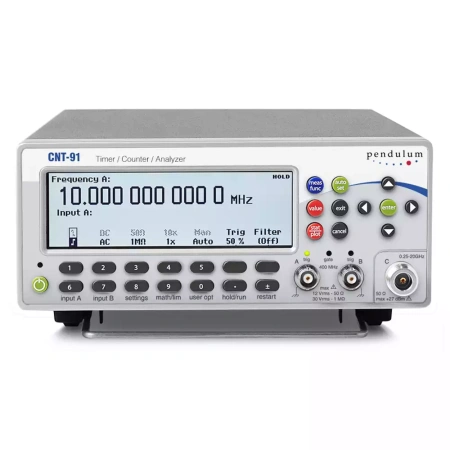

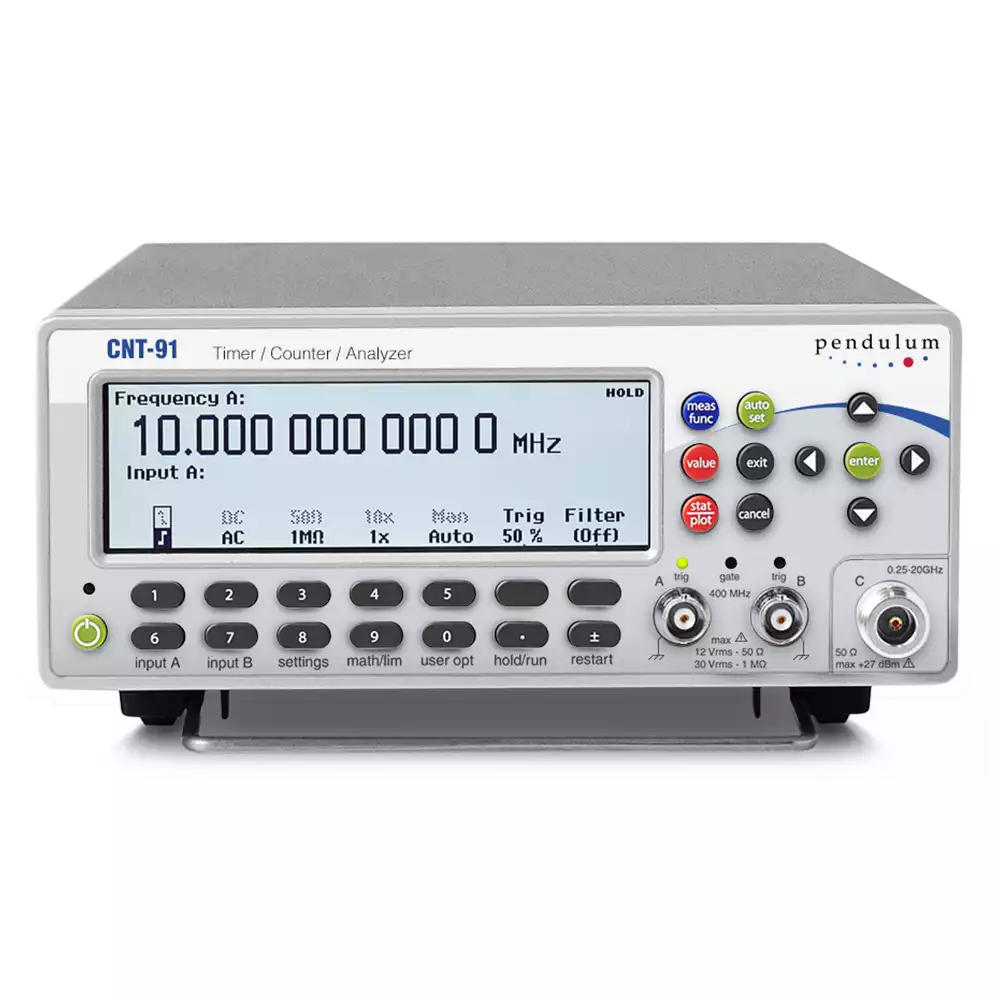

Частотомер/счётчик временных интервалов/анализатор CNT-91 — это самый высокопроизводительный прибор для измерений, анализа и калибровки частоты, временного интервала и фазы. В производственных тестовых системах, в НИОКР, калибровочных лабораториях или в полевых условиях CNT-91 превосходит любые аналоги по скорости, разрешению, статистическому анализу и вычислительным возможностям.
Сверхвысокая скорость и разрешение
CNT-91 обеспечивает высокое разрешение по времени: 50 пс при однократном измерении или разрешение по частоте 12 знаков/сек для регистрации очень малых изменений. Значения отображаются до 14 знаков. Прибор также обрабатывает до 250 000 измерений/сек с сохранением во внутреннюю память, максимальный объём — 3,5 млн измерений.

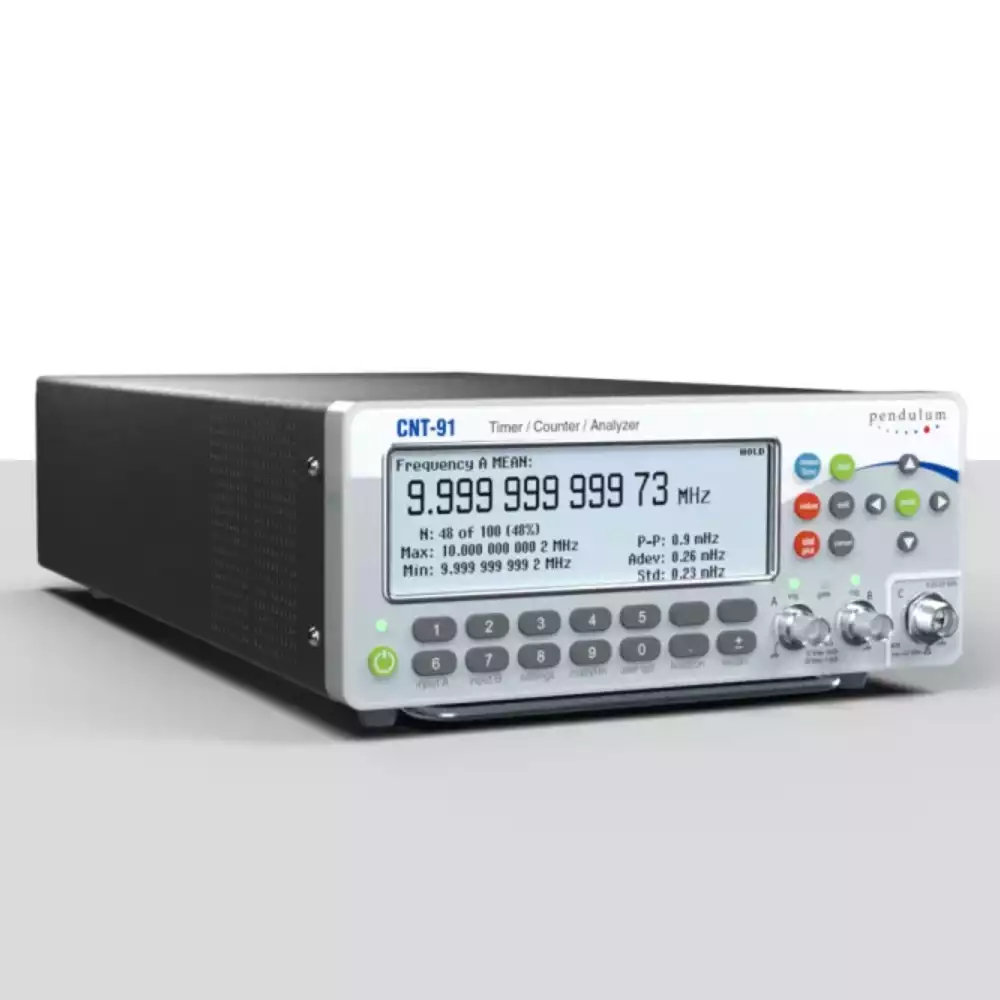

Графический дисплей и мультирежимное представление
Частотомеры Pendulum поддерживают уникальное графическое отображение результатов, включая гистограммы, тренды и модуляцию. На экране выполняется статистическая обработка случайного распределения сигналов и изменений параметров во времени: от медленного дрейфа до быстрого джиттера и модуляции. Полный анализ включает: среднее значение, минимум, максимум, размах, стандартное отклонение и отклонение Аллана. Все параметры доступны как в графическом, так и в числовом виде.
С программным обеспечением TimeView (Modulation Domain Analyzer, опция) возможности статистической обработки CNT-91 значительно расширяются.
|
Частотный диапазон, Гц
|
От 400 МГц до 20 ГГц |
|
Разрешение по частоте, разрядов/с
|
12 |
|
Разрешение по временному интервалу, с
|
50 пс |
|
Опорный генератор
|
Кварц |
|
Масса, кг
|
2,7 |
|
Габаритные размеры, мм
|
210 × 90 × 395 |
CNT-91 имеет стандартный диапазон частот от 0,001 Гц до 400 МГц с возможностью расширения до 3, 8, 14 или 20 ГГц. Доступны два варианта OCXO: с очень высокой стабильностью (0,01 ppm/мес) и с ультравысокой стабильностью (0,003 ppm/мес).
В отличие от стандартных счётчиков с управляемым затвором, CNT-91 выполняет непрерывное временное штампование событий, регистрируя все отдельные периоды подряд без «мёртвого времени». Прибор измеряет каждый полный цикл события без ошибок интерполяции. Такой подход позволяет выполнять линейную регрессию методом наименьших квадратов по множеству измерений, добавляя 3 и более разрядов к разрешению измерений.

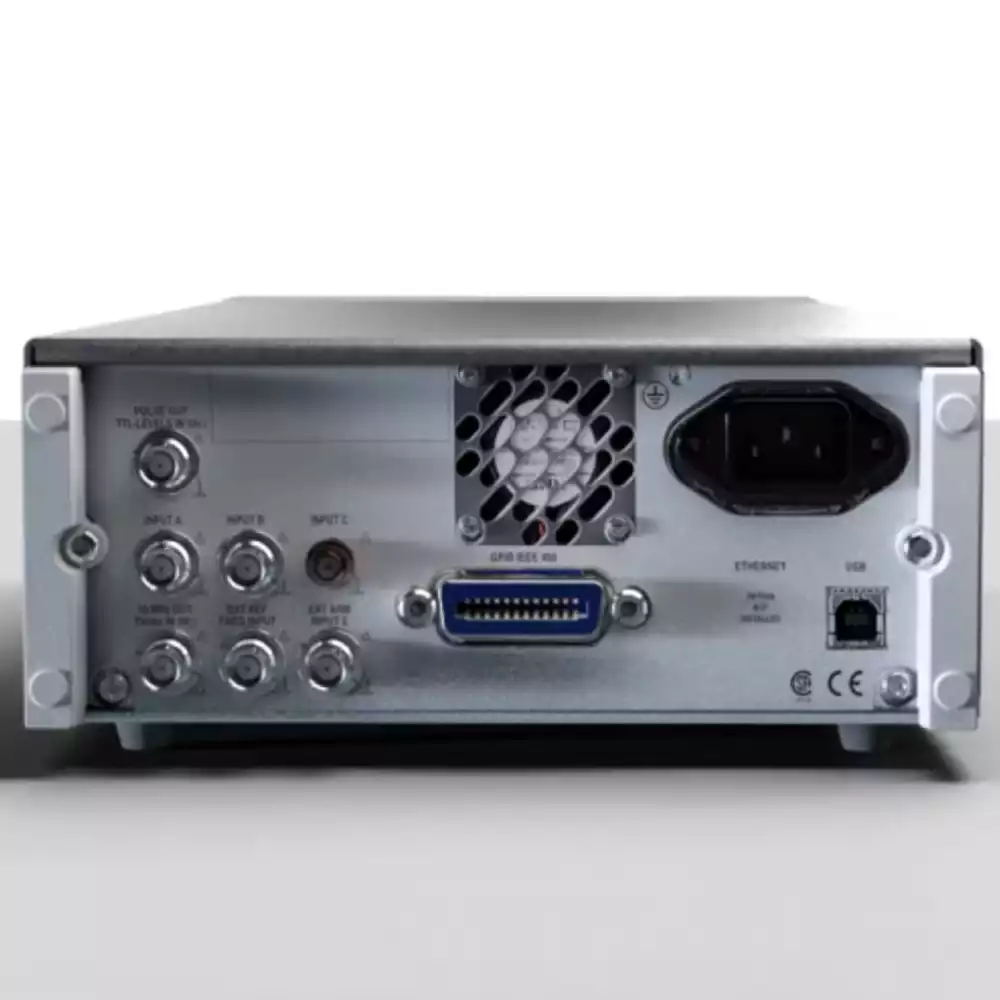

Интерфейсы USB и GPIB (IEEE 488.2) входят в стандартную комплектацию CNT-91. Интерфейс GPIB совместим с SCPI/1999 и поддерживает режим эмуляции HP53131A, что облегчает интеграцию в тестовые системы, изначально разработанные для старых моделей. Это исключает необходимость перепрограммирования команд при замене старых приборов на современный CNT-91.
Благодаря высокой скорости передачи по шине — до 2600 результатов измерений/сек (по GPIB или USB), CNT-91 экономит время тестовой системы и снижает затраты, повышая производительность до 90%.
CNT-91R — это универсальный высокопроизводительный калибратор источников частоты, который объединяет высокое разрешение измерений, расширенные аналитические функции и встроенные ультрастабильные рубидиевые атомные часы. Компактный формат и короткое время прогрева делают CNT-91R идеальным переносным калибратором/анализатором частоты.
Pendulum CNT-91R/AF сочетает в себе многофункциональный рубидиевый частотный эталон с несколькими выходами и высокоточный счётчик/анализатор частоты. Такой комплекс создаёт динамичную систему измерений, анализа и калибровки. Прибор обеспечивает подачу ультрастабильной опорной частоты 0,1, 1, 5 и/или 10 МГц на любые тестовые устройства и позволяет калибровать источники частоты до 3 или 20 ГГц. CNT-91R/AF — это уникальное «всё-в-одном» решение: эталон, счётчик, анализатор и калибратор частоты, которому нет аналогов на рынке.
| Общие технические характеристики CNT-91 и CNT-91R | |
|---|---|
| Класс | MIL-PRF-28800F, Class 3 |
| Категория установки | II |
| Рабочая температура | 0 °C … +50 °C (CNT-91) 0 °C … +45 °C (CNT-91R, настольный режим) 0 °C … +40 °C (монтаж в стойку) |
| Температура хранения | -40 °C … +71 °C |
| Влажность | 5%–95% (10 °C … 30 °C) 5%–75% (30 °C … 40 °C) 5%–45% (40 °C … 50 °C) |
| Высота над уровнем моря | до 4600 м |
| Вибрация | Случайная и синусоидальная по MIL-PRF-28800F, Class 3 |
| Удар | Полусинус 30G по MIL-PRF-28800F; тест обращения на столе |
| Транспортное падение | Прочный кейс и мягкая сумка протестированы по MIL-PRF-28800F |
| Надёжность | MTBF: 30 000 ч (расчётное значение) |
| Безопасность | EN 61010-1, степень загрязнения 2, категория измерений I, CSA C22.2 №1010-1, CE. Только для использования в помещениях |
| ЭМС | EN 61326 (1997); A1 (1998), повышенные уровни испытаний по EN 50082-2, группа 1, класс B, CE |
| Электропитание | |
| Базовая версия | 100–240 В переменного тока, 50–400 Гц (номин.), <40 Вт |
| CNT-91R (прогрев, 12 минут) | 100–240 В переменного тока, 50–400 Гц (номин.), <60 Вт |
| CNT-91R (работа) | 100–240 В переменного тока, 50–400 Гц (номин.), <50 Вт |
| Габариты и вес | |
| Размеры (Ш×В×Г) | 210 × 90 × 395 мм (8,25 × 3,6 × 15,6 дюйма) |
| Вес | Нетто: 2,7 кг (5,8 фунта) В упаковке: прибл. 3,5 кг (7,5 фунта) |
| Общие технические характеристики CNT-91R/AF | |
|---|---|
| Класс | MIL-PRF-28800F, Class 3 |
| Рабочая температура | 0 °C … +45 °C |
| Температура хранения | -40 °C … +71 °C |
| Влажность | 5%–95% (10 °C … 30 °C) 5%–75% (30 °C … 40 °C) 5%–45% (40 °C … 50 °C) |
| Высота над уровнем моря | до 4600 м |
| Вибрация | Случайная и синусоидальная по MIL-PRF-28800F, Class 3 |
| Удар | Полусинус 30G по MIL-PRF-28800F; тест обращения на столе |
| Транспортное падение | Прочный кейс и мягкая сумка протестированы по MIL-PRF-28800F |
| Надёжность | MTBF: 30 000 ч (расчётное значение) |
| Безопасность | EN 61010-1, степень загрязнения 2, категория измерений I, CSA C22.2 №1010-1, CE |
| ЭМС | EN 61326 (1997); A1 (1998), повышенные уровни испытаний по EN 50082-2, группа 1, класс B, CE |
| Электропитание | |
| Прогрев (12 минут) | 100–240 В переменного тока, 50–400 Гц (номин.), <60 Вт |
| Работа | 100–240 В переменного тока, 50–400 Гц (номин.), <50 Вт |
| Габариты и вес | |
| Размеры (Ш×В×Г) | 210 × 90 × 395 мм (8,25 × 3,6 × 15,6 дюйма) |
| Вес | Нетто: 2,7 кг (5,8 фунта) В упаковке: прибл. 3,5 кг (7,5 фунта) |
Информация для заказа CNT-91 и CNT-91R
| Базовые модели | |
|---|---|
| CNT-91 | 400 МГц, таймер/счётчик с разрешением 50 пс, включая стандартную временную базу |
| CNT-91R | 400 МГц, таймер/счётчик с разрешением 50 пс, включая рубидиевую временную базу |
| Комплект поставки | 3 года гарантии, сетевой кабель, документация на CD, сертификат калибровки |
| Опции входной частоты | |
| Option 10 | Вход C до 3 ГГц |
| Option 13 | Вход C до 8 ГГц |
| Option 14 | Вход C до 15 ГГц |
| Option 14B | Вход C до 20 ГГц |
| Опции генератора (временной базы) | |
| Option 19/90 | Средняя стабильность печного генератора; 0,000006 %/месяц |
| Option 30/90 | Очень высокая стабильность печного генератора; 0,000001 %/месяц |
| Option 40/90 | Ультра высокая стабильность печного генератора; 0,0000003 %/месяц |
| Дополнительные аксессуары и документация | |
| Option 11/90 | Задние входы (заменяют передние входы) |
| Option 22/90 | Комплект для монтажа в стойку |
| Option 27 | Сумка для переноски (мягкая) |
| Option 27H | Прочный транспортировочный кейс (жёсткий) |
| Option 29/91 | Программное обеспечение TimeView 3 для анализа модуляции (для CNT-91/CNT-91R) |
| Option 90/01 | Калибровочный сертификат с протоколом; стандартный генератор |
| Option 90/06 | Калибровочный сертификат с протоколом; генератор с печной стабилизацией |
| Option 90/07 | (Только для CNT-91R) Калибровочный сертификат с протоколом; рубидиевый генератор |
| Option 90/00 | Калибровочный сертификат с протоколом; старение частоты (неделя) |
| Option 95/05 | Расширенная гарантия с 3 до 5 лет |
| OM-90 | Руководство пользователя на английском (печатное) |
| PM-90 | Руководство программиста на английском (печатное) |
| SM-90 | Руководство по обслуживанию на английском |
| GS-90-EN | Руководство «Быстрый старт» на английском |
| GS-90-FR | Руководство «Быстрый старт» на французском |
| GS-90-DE | Руководство «Быстрый старт» на немецком |
Информация для заказа CNT-91R/AF
| Базовые модели | |
|---|---|
| CNT-91R/AF | 3 ГГц анализатор/калибратор частоты, включая рубидиевую временную базу и таймер/счётчик 400 МГц с разрешением 50 пс |
| CNT-91R/AF/20G | 20 ГГц анализатор/калибратор частоты, включая рубидиевую временную базу и таймер/счётчик 400 МГц с разрешением 50 пс |
| Комплект поставки | 2 года гарантии*; сетевой кабель; документация на CD и в печатном виде; адаптер для монтажа в 19″ стойку; сертификат калибровки *Срок гарантии может быть продлён до 3 лет при регистрации продукта. |
| Дополнительные аксессуары и документация | |
| Option 22/90 | Комплект для монтажа в стойку |
| Option 25 | Внешний контроллер GPIB–Ethernet |
| Option 27 | Сумка для переноски (мягкая) |
| Option 27H | Прочный транспортировочный кейс (жёсткий) |
| Option 29/91 | Программное обеспечение TimeView 3 для анализа модуляции (для CNT-91R) |
| Option 90/07 | Калибровочный сертификат с протоколом; рубидиевый генератор |
| Option 90/00 | Калибровочный сертификат с протоколом; старение частоты (неделя) |
| Option 95/05 | Расширенная гарантия (+2 года) |
| OM-91R/AF | Руководство пользователя на английском (печатное) |
| PM-90 | Руководство программиста на английском (печатное) |
| SM-90 | Руководство по обслуживанию на английском |
| GS-90-EN | Руководство «Быстрый старт» на английском |
| GS-90-FR | Руководство «Быстрый старт» на французском |
| GS-90-DE | Руководство «Быстрый старт» на немецком |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Частотомеры серии CNT-90 (CNT-90_91um_Rev22-2.pdf) | Руководство пользователя | EN | 11,6 МБ |
|
| Частотомеры CNT-91/91R (pendulum-cnt-91-91r_timer-counter-analyzer-calibrator.pdf) | Data Sheet | EN | 1,1 МБ |
|
| Частотомеры CNT-91R/AF (CNT-91R-AF_Datasheet_Rev1_01-02-2021.pdf) | Data Sheet | EN | 2,3 МБ |
|
