Обзор
Частотомер/анализатор импульсных СВЧ-сигналов Pendulum CNT-90XL — это отличный инструмент для измерения, анализа и калибровки параметров СВЧ-частоты, мощности и импульсных параметров ВЧ-сигналов, таких как длительность импульса и период повторения (PRI). Будь то испытательные системы, НИОКР, калибровочные лаборатории или работа в полевых условиях, высокое разрешение и сверхбыстрая работа CNT-90XL делают его современным СВЧ-частотомером/анализатором.
Опция импульсного ВЧ-анализа позволяет измерять импульсы длительностью до 30 нс, а также PRI/PRF, частоту в пакете и мощность в пакете, что делает CNT-90XL идеальным прибором для тестирования и калибровки радаров.
Применения и особенности
- Тестирование и калибровка импульсных, частотно-модулированных (chirp) и доплеровских радаров
- Калибровка несущих частот микроволновых каналов
- Испытания оборудования спутниковой связи
- Калибровка ВЧ и СВЧ приборов
- Тестирование ВЧ-компонентов и модулей, включая YIG и VCO
- Испытания медицинского ВЧ-оборудования
Преимущества
- Высокое разрешение для НИОКР и производственных испытаний: 100 пс (time) или 12 разрядов/с (frequency), отображение до 14 разрядов.
- Высокая точность для калибровки за счёт применения ультрастабильных внутренних генераторов OCXO.

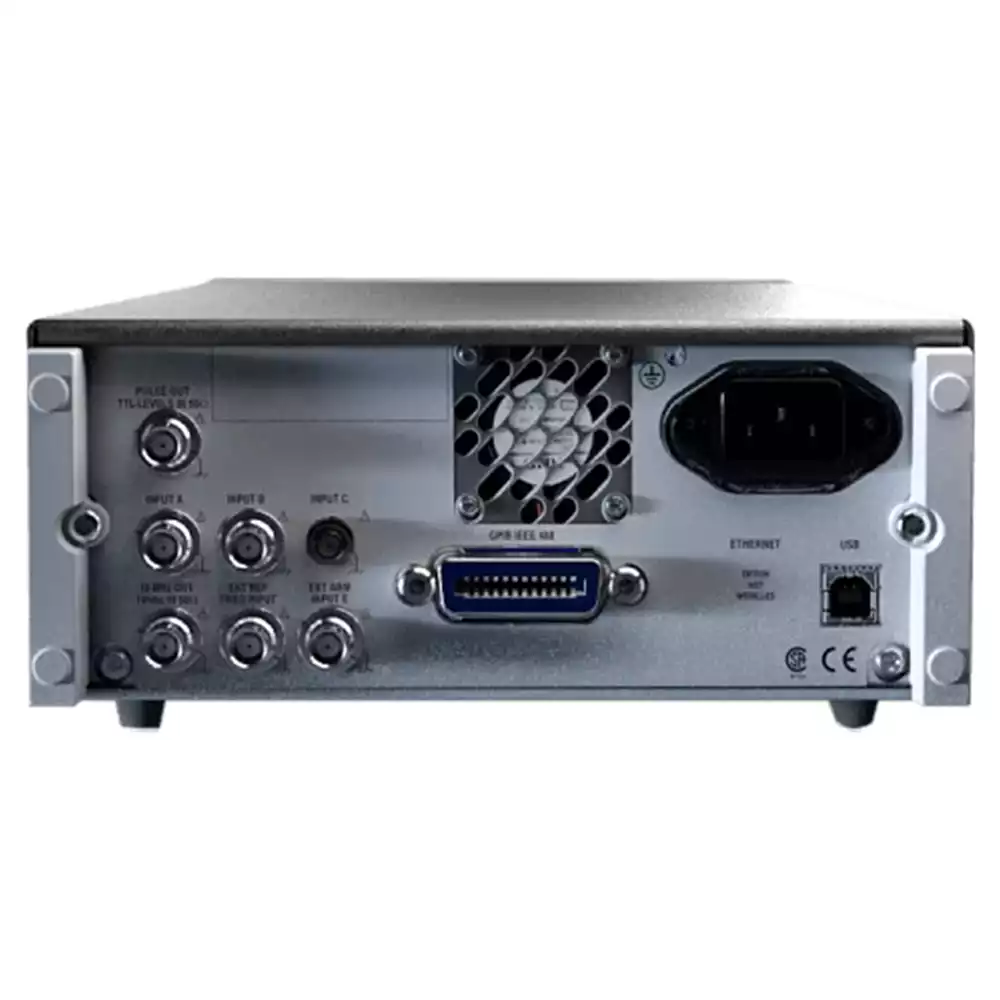

- Интерфейсы USB и GPIB в стандартной комплектации. USB избавляет от необходимости в GPIB-карте для ПК, GPIB работает в режиме SCPI/GPIB или эмуляции 53131 для замены в существующих ATE-системах.
- Меню-настройки снижают риск ошибок.
- Многофункциональные дисплеи с отображением параметров исключают необходимость использования других приборов (например, цифровых вольтметров или осциллографов).
|
Частотный диапазон, Гц
|
От 400 МГц до 60 ГГц |
|
Разрешение по частоте, разрядов/с
|
12 |
|
Разрешение по временному интервалу, с
|
30 нс |
|
Опорный генератор
|
Кварц |
|
Масса, кг
|
2,7 |
|
Габаритные размеры, мм
|
210 × 90 × 395 |
Опциональное ПО Modulation Domain Analysis TimeView® — это мощный инструмент для наблюдения и анализа динамических изменений частоты в реальном времени. Оно использует высокое разрешение экрана ПК, маркеры и обработку данных, выполняет FFT для поиска частот модуляции, вычисление ADEV для оценки краткосрочной стабильности и многое другое.

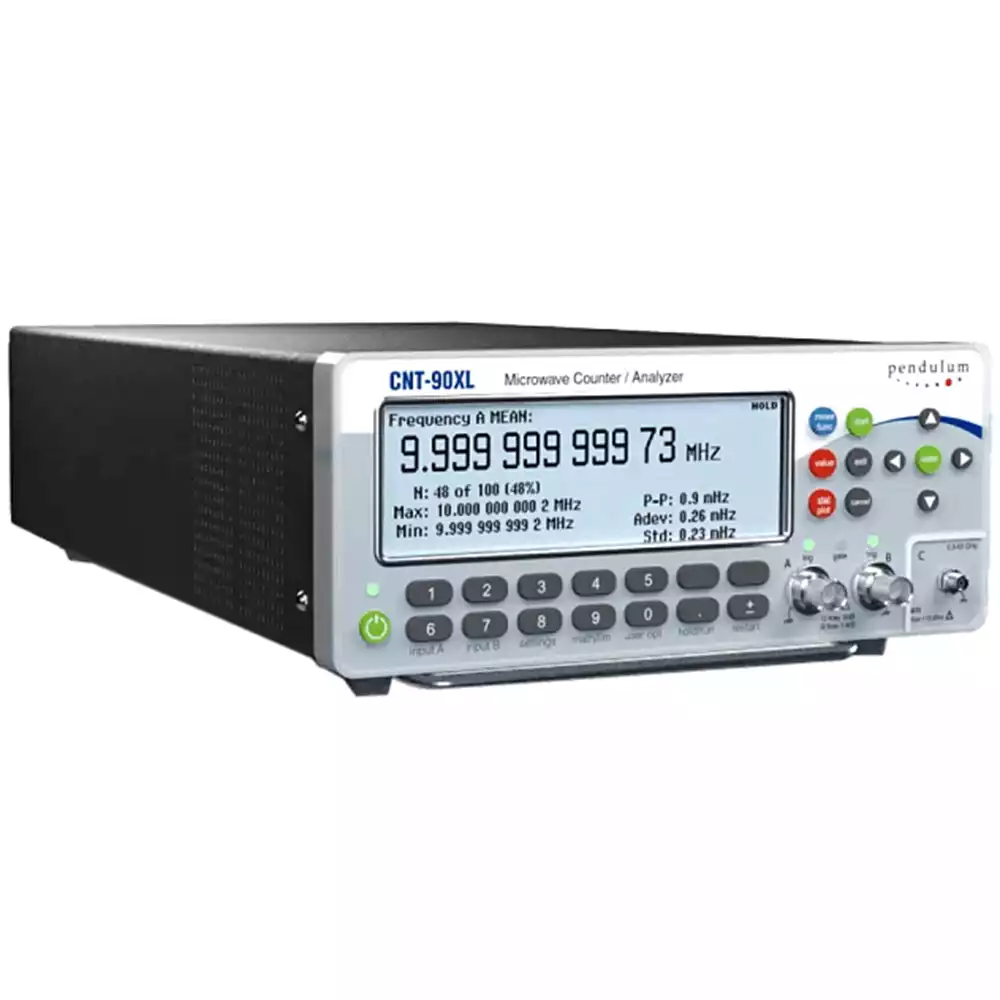

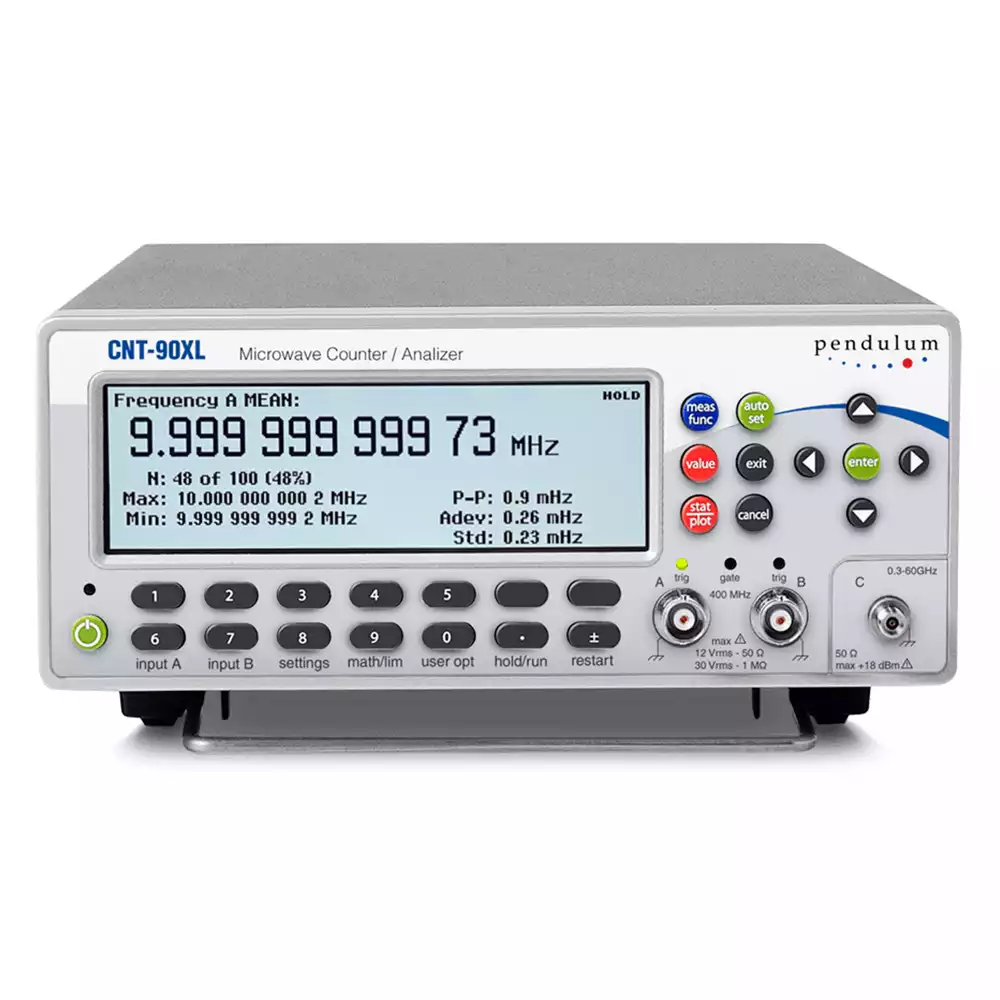

Одной из ключевых особенностей CNT-90XL является графический дисплей и меню-ориентированные настройки. Даже неопытный пользователь может легко выполнить правильные настройки, не рискуя допустить дорогостоящие ошибки. Многофункциональный дисплей показывает вспомогательные значения, например, уровень мощности в dBm при измерениях частоты.
Результаты измерений отображаются как в цифровом, так и в графическом виде. Графическое представление (гистограммы, тренды и т. д.) значительно лучше отражает природу джиттера сигнала. Оно также позволяет получить наглядное представление о динамике изменений с течением времени — от долгосрочного медленного дрейфа до быстрой модуляции и переходных процессов. Доступны три статистических представления одного набора данных: числовое, гистограмма и модуляция/тренд. Переключение между ними выполняется просто и быстро.
При настройке генератора на заданные пределы инструмент контроля Limit qualifying обеспечивает быстрый и точный визуальный контроль. Маркеры допусков отображаются на экране, а фактическая частота графически показана внутри или за пределами маркеров. Выход за пределы вызывает сигнализацию.
Графический дисплей показывает изменения частоты во времени прямо на экране, например, эффект Доплера в радарах, быстрые переключения мощности, FM или AM. Встроенная статистическая обработка выводит данные числовой стабильности и гистограммы распределения частоты для анализа стабильности или модуляции.
- Измерения импульсного ВЧ-сигнала (опция): длительность импульсов до 30 нс, PRI/PRF, частота и мощность в пакете.
- Диапазон частот: до 27, 40, 46 или 60 ГГц.
- Быстрые высокоточные измерения частоты или мощности для анализа модуляции, доплеровских сдвигов или переходных процессов.
- Очень короткое время захвата: 25 мс (Auto) или 0 мс (Manual).
- Высокая чувствительность: -33 dBm.
- Статистическая обработка и графическое отображение в виде гистограмм, трендов и модуляций.
- Доступное решение для счёта микроволновых частот.
CNT-90XL может быть оснащён аккумуляторным блоком ёмкостью 90 Вт·ч, который обеспечивает автономную работу без сети более 4,5 часов. В режиме ожидания батарея поддерживает работу OCXO более 24 часов, что позволяет мгновенно использовать прибор на новом месте без прогрева.
Питание от аккумулятора полезно в трёх случаях:
- Автономная работа в полевых условиях.
- Транспортировка высокостабильного OCXO с сохранением стабильности и возможностью мгновенного запуска.
- Резервное питание, действующее как встроенный ИБП.
CNT-90XL задаёт новый отраслевой стандарт для анализа микроволновых частот и превосходит любые существующие импульсные или непрерывные частотомеры по разрешению, скорости и времени захвата. Это самый быстрый микроволновый частотомер в мире с частотой выборки до 250 000 измерений/с, что обеспечивает расширенный статистический анализ и изучение переходных процессов частоты или мощности.
Кроме того, многофункциональный CNT-90XL может использоваться как универсальный таймер/счётчик до 400 МГц, с простым управлением и возможностью отображения изменений параметров сигнала как численно, так и графически.
| Общие технические характеристики | |
|---|---|
| Класс | MIL-PRF-28800F, Class 3 |
| Категория установки | II |
| Рабочая температура | 0 °C … +50 °C (настольный режим); 0 °C … +40 °C (монтаж в стойку) |
| Температура хранения | -40 °C … +71 °C |
| Влажность | 5%–95% (10 °C … 30 °C) 5%–75% (30 °C … 40 °C) 5%–45% (40 °C … 50 °C) |
| Высота над уровнем моря | До 4600 м |
| Вибрация | Случайная и синусоидальная по MIL-PRF-28800F, Class 3 |
| Удар | Полусинус 30G по MIL-PRF-28800F |
| Обращение на столе | Тесты в соответствии с MIL-PRF-28800F |
| Транспортное падение | По MIL-PRF-28800F |
| Безопасность | EN 61010-1, степень загрязнения 2, категория измерений I, CSA C22.2 № 1010-1, CE. Только для использования в помещениях |
| ЭМС | EN 61326 (1997); A1 (1998), повышенные уровни испытаний по EN 50082-2, группа 1, класс B, CE |
| Сетевое питание | 100–240 В переменного тока, 50–400 Гц (номин.), <40 Вт, <60 Вт при использовании опции батареи |
| Габариты и вес | |
| Размеры (Ш×В×Г) | 210 × 90 × 395 мм (8,25 × 3,6 × 15,6 дюйма) |
| Вес | Нетто: 2,7 кг (5,8 фунта) В упаковке: прибл. 3,5 кг (7,5 фунта) |
Информация для заказа
| Базовые модели | |
|---|---|
| CNT-90XL-27G | 27 ГГц микроволновый счётчик/анализатор |
| CNT-90XL-40G | 40 ГГц микроволновый счётчик/анализатор |
| CNT-90XL-46G | 46 ГГц микроволновый счётчик/анализатор |
| CNT-90XL-60G | 60 ГГц микроволновый счётчик/анализатор |
| Time Base | Средняя стабильность, печной генератор; 0,000006 %/месяц (стандарт) |
| Комплект поставки | 3 года гарантии1, сетевой кабель, документация на CD, сертификат калибровки 1Срок гарантии зависит от страны. |
| Опции измерений | |
| Option 28 | Измерения импульсных ВЧ сигналов |
| Опции временной базы | |
| Option 30/90 | Очень высокая стабильность печного генератора; 0,000001 %/месяц |
| Option 40/90 | Ультра высокая стабильность печного генератора; 0,0000003 %/месяц |
| Опция питания (Option 23/90 – Battery Unit) | |
| Тип аккумулятора | Литий-ионный, 90 Вт·ч |
| Внешний DC-вход | 10–18 В постоянного тока; макс. 6 А |
| Рабочий диапазон температур | 0 °C … +40 °C |
| Условия хранения | -20 °C … +60 °C (1 мес.) -20 °C … +45 °C (3 мес.) -20 °C … +20 °C (1 год) |
| Время работы (25 °C) | Работа: >4,5 ч Ожидание: >24 ч |
| Зарядка | Автоматически при подключении переменного тока или внешнего источника постоянного тока |
| Индикатор заряда | На экране, с предупреждением о низком заряде |
| Вес | 2,3 кг (4,9 фунта) |
Дополнительные аксессуары и документация
| Наименование | Описание |
|---|---|
| Option 22/90 | Комплект для монтажа в стойку |
| Option 27 | Сумка для переноски (мягкая) |
| Option 27H | Прочный транспортировочный кейс (жёсткий) |
| Option 29/90 | Программное обеспечение TimeView для анализа в области модуляции (для CNT-90XL) |
| Option 90/06 | Калибровочный сертификат с протоколом; генератор с печной стабилизацией |
| Option 90/00 | Калибровочный сертификат с протоколом; старение частоты/неделя |
| Option 95/05 | Расширенная гарантия с 3 до 5 лет |
| OM-90 | Руководство пользователя на английском (печатное) |
| PM-90 | Руководство программиста на английском (печатное) |
| SM-90 | Руководство по обслуживанию на английском |
| GS-90-EN | Руководство «Быстрый старт» на английском |
| GS-90-FR | Руководство «Быстрый старт» на французском |
| GS-90-DE | Руководство «Быстрый старт» на немецком |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Частотомер CNT-90XL (Pendulum-CNT-90XL_Microwave-Counter-Analyzer_rev20-1.pdf) | Data Sheet | EN | 646,8 КБ |
|
| Частотомеры серии CNT-90 (CNT-90_91um_Rev22-2.pdf) | Руководство пользователя | EN | 11,6 МБ |
|
