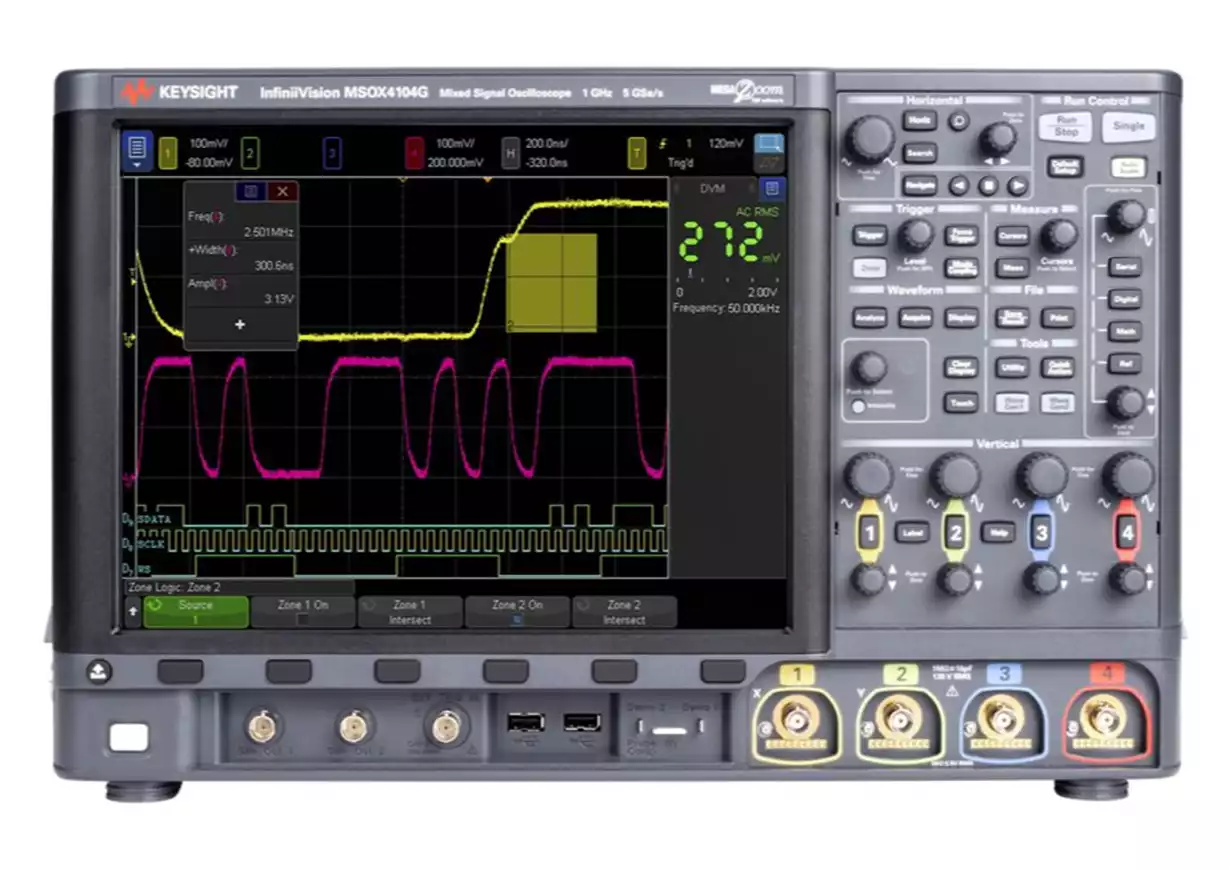

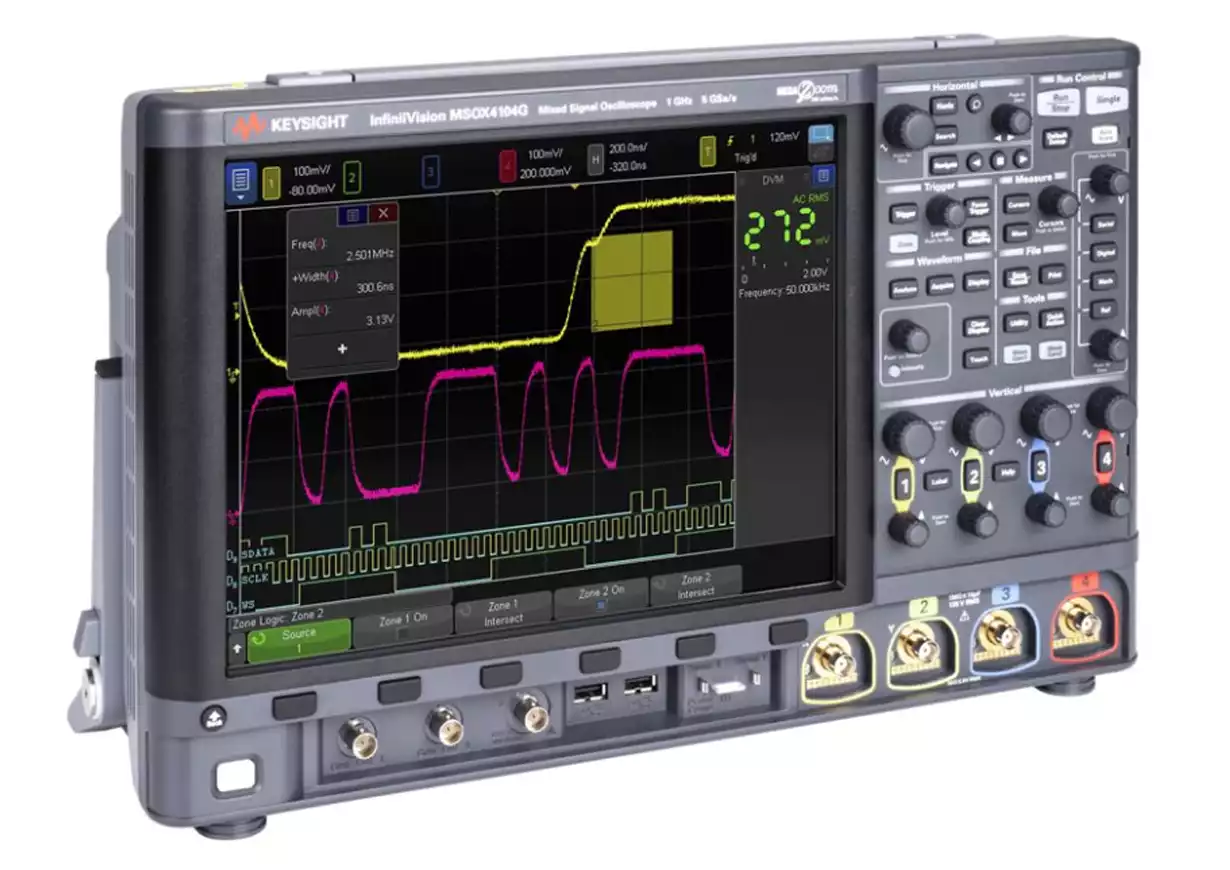

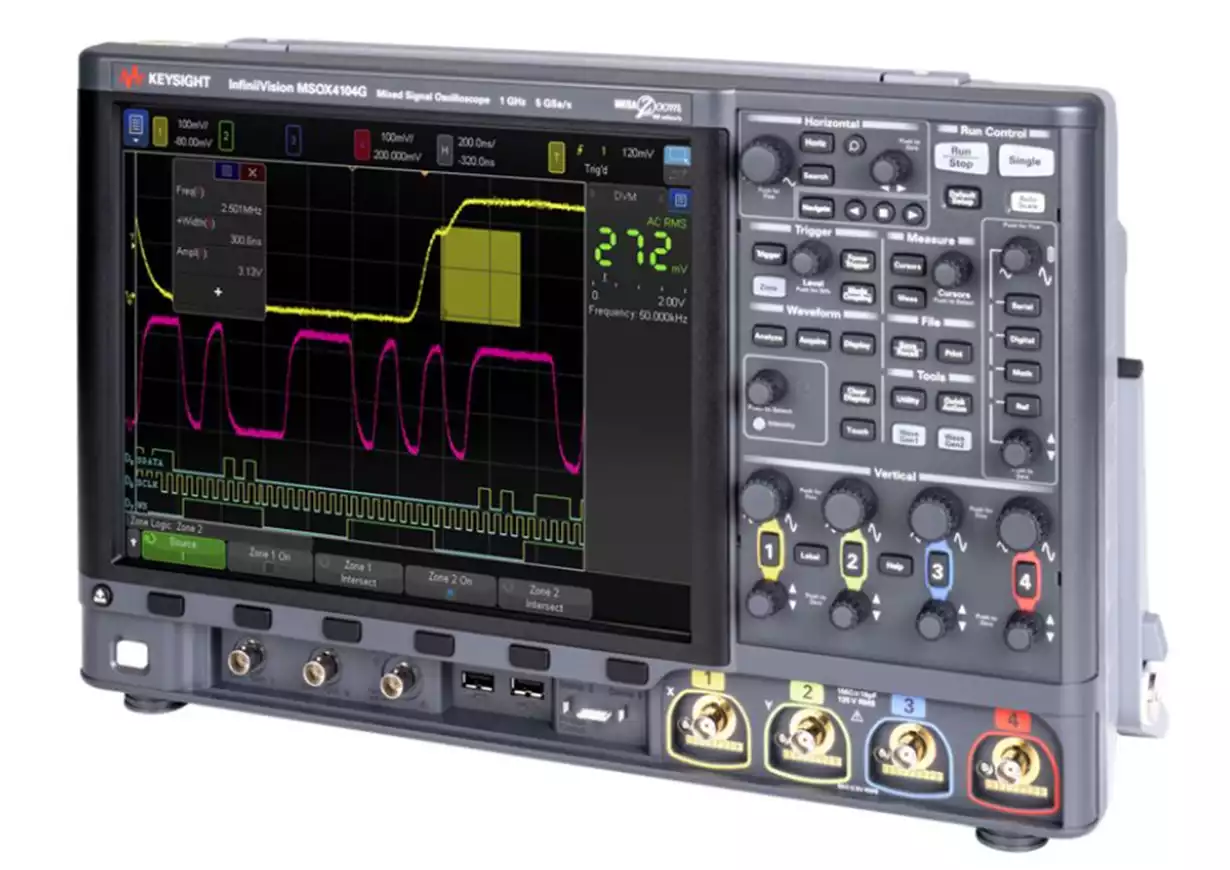

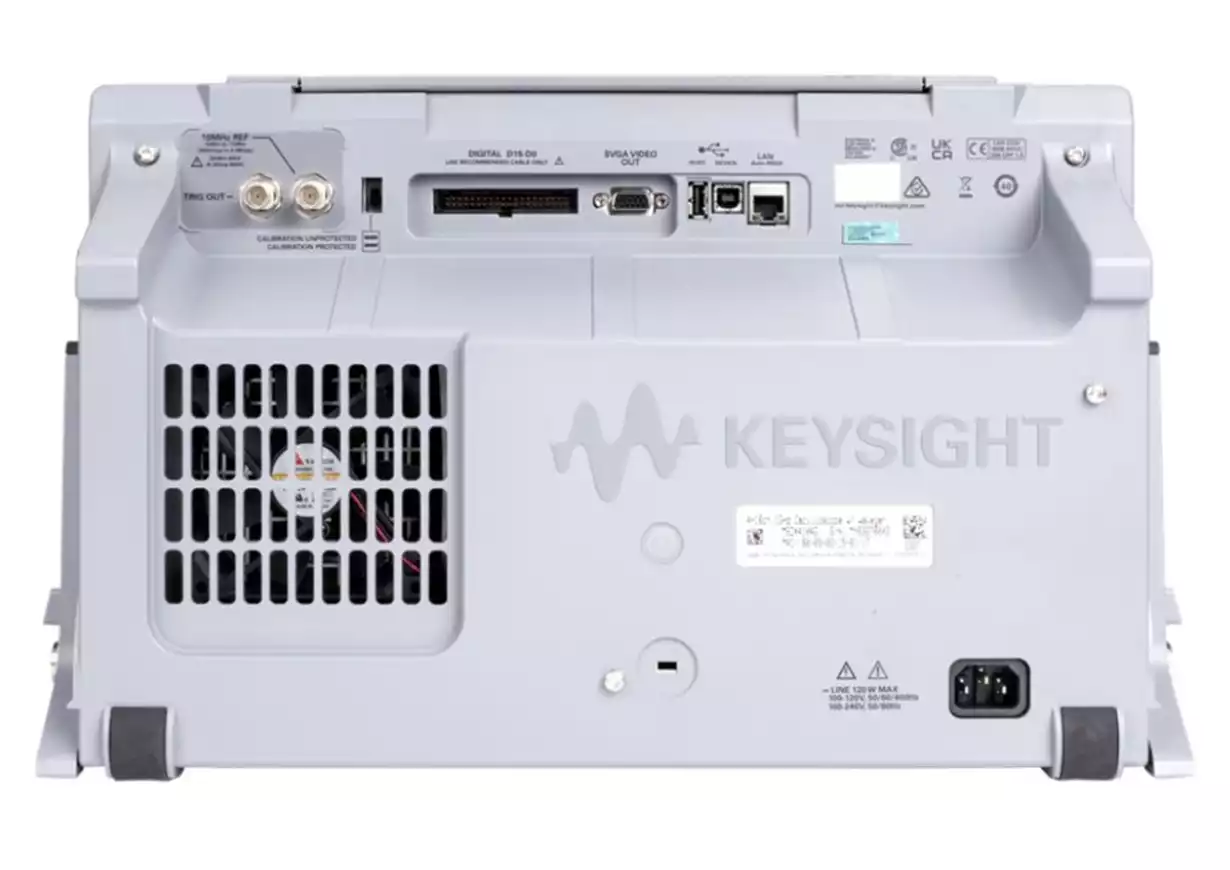

Keysight MSOX4054G — это современный цифровой осциллограф смешанных сигналов, предназначенный для точного анализа аналоговых и цифровых сигналов. Он относится к серии 4000 X и сочетает в себе высокую производительность, интуитивно понятный интерфейс и широкий набор функций для различных инженерных задач.
Основные характеристики:
- Полоса пропускания: 500 МГц.
- Число каналов: 4 аналоговых + 16 цифровых (с опцией для логического анализа).
- Частота дискретизации: до 5 Гвыб/с на канал.
- Объём памяти: 4 Мточки (до 16 Мточек с опцией).
- Дисплей: 12,1-дюймовый сенсорный экран с высоким разрешением, обеспечивающий удобную работу и визуализацию сигналов.
Особенности:
- Смешанный режим сигналов (MSO): позволяет одновременно анализировать аналоговые и цифровые сигналы.
- Технология Zone Touch Trigger: упрощает настройку триггера с помощью выделения области на экране.
- Встроенный генератор сигналов (опционально): поддерживает генерацию произвольных сигналов.
- Анализ протоколов: встроенные декодеры для популярных интерфейсов, таких как I²C, SPI, UART, CAN и других.
- Мощные инструменты анализа: спектральный анализ (FFT), математические функции, масочный тест и измерения временных параметров.
- Интерфейсы: USB, LAN, HDMI и поддержка удалённого управления.
Преимущества:
- Подходит для разработчиков и инженеров, работающих в области электроники, автоматизации, радиочастотных и высокоскоростных систем.
- Высокая точность измерений и широкий функционал для сложных задач.
- Интуитивно понятный интерфейс, ускоряющий процесс тестирования и анализа.
Keysight MSOX4054G — это надежный инструмент, который обеспечивает быстрый и точный анализ сигналов, делая его идеальным выбором для профессионалов, работающих с современными сложными электронными системами.
|
Полоса пропускания
|
500 МГц |
|
Число аналоговых каналов
|
4 |
|
Число цифровых каналов
|
16 |
|
Максимальная частота дискретизации
|
5 Гвыб/с |
|
Глубина памяти
|
4 Мвыб |
|
Сегментированная память
|
Стандартно |
|
Разрядность АЦП, бит
|
8 |
|
Размер экрана, дюйм
|
12,1 |
|
Тип
|
Настольный |
|
Встроенные приборы
|
Анализатор протоколов, Анализатор спектра, Вольтметр, Генератор сигналов, Мультиметр, Частотомер |
|
Интерфейсы ввода-вывода
|
GPIB, LAN, USB 3.0, USB хост-порт, VGA |
|
Коэффициенты развертки
|
От 1 нс/дел до 50 с/дел |
|
Погрешность временной шкалы, ppm
|
10 |
|
Коэффициенты отклонения
|
От 1 мВ/дел до 5 В/дел |
|
Входной импеданс
|
1 MОм |
|
Входная емкость
|
16 пФ |
|
Максимальное входное напряжение, В
|
400 |
|
Операционная система
|
Встроенная |
|
Испытание на соответствие маски
|
Да |
|
Скорость обновления сигналов
|
1 000 000 осциллограмм/с |
|
Встроенные обучающие сигналы
|
Стандартно |
|
Габаритные размеры (Ш х В х Г) мм
|
454 x 298 x 156 |
|
Масса, кг
|
6,3 |
- Модели с верхней границей полосы пропускания от 200 МГц до 1,5 ГГц
- Самая высокая в отрасли скорость обновления сигналов на экране: 1 000 000 осциллограмм в секунду
- Интеллектуальная память на основе технологии MegaZoom IV
- Режим сегментированной памяти в стандартной комплектации
- Первый в отрасли ёмкостной сенсорный дисплей и интерфейс, адаптированный для работы с сенсорным дисплеем
- Самый большой в отрасли экран с диагональю 12,1 дюйма (30,7 см)
- Уникальная функция запуска касанием по зоне InfiniiScan Zone
- Семь приборов в одном: осциллограф, осциллограф смешанных сигналов (16 цифровых каналов), 3-разрядный цифровой вольтметр, двухканальный генератор сигналов стандартной/произвольной формы WaveGen с диапазоном частот до 20 МГц (опция), анализатор частотных характеристик, 8-разрядный аппаратный частотомер с сумматором, анализатор протоколов последовательных шин, включая USB (с поддержкой функции запуска касанием по зоне InfiniiScan Zone)
- Возможность полной модернизации, включая расширение полосы пропускания
Уникальная функция запуска касанием по зоне InfiniiScan Zone существенно упрощает захват сигналов: для синхронизации осциллографа по интересующему сигналу достаточно просто начертить на экране вокруг него прямоугольник. Если пользователь может видеть событие, он может осуществлять по нему запуск.
При отладке цифровых устройств зачастую бывает очень сложно, а порой даже вообще невозможно настроить осциллограф на запуск по отдельным специфическим аномалиям сигнала. Аппаратно реализованную функцию запуска касанием по зоне InfiniiScan Zone можно использовать вместе с обычными функциями осциллографа по запуску, что помогает сосредоточить всё внимание исключительно на проблемных сигналах. Если при использовании стандартных средств запуска на экране обнаруживается аномалия, то с помощью функции запуска касанием по зоне InfiniiScan Zone можно запустить осциллограф именно по такому событию.
Модели осциллографов |
DSOX4022G MSOX4022G |
DSOX4024G MSOX4024G |
DSOX4032G MSOX4032G |
DSOX4034G MSOX4034G |
DSOX4052G MSOX4052G |
DSOX4054G MSOX4054G |
DSOX4104G MSOX4104G |
DSOX4154G MSOX4154G |
|
Полоса пропускания (–3 дБ) |
200 МГц |
350 МГц |
500 МГц |
1 ГГц |
1,5 ГГц |
||||
Время нарастания/спада ПХ (10-90%) |
≤ 1,75 нс |
≤ 1 нс |
≤ 700 пс |
≤ 450 пс |
≤ 300 пс |
||||
Входные каналы |
DSOX |
2 |
4 |
2 |
4 |
2 |
4 |
4 |
4 |
MSOX |
2 + 16 |
4 + 16 |
2 + 16 |
4 + 16 |
2 + 16 |
2 + 16 |
4 + 16 |
4 + 16 |
|
Макс. частота дискретизации |
5 Гвыб/с в режиме чередования (половина каналов); 2,5 Гвыб/с (все каналы) |
||||||||
Макс. глубина памяти |
4 Мвыб и режим сегментированной памяти в стандартной комплектации |
||||||||
Дисплей |
Ёмкостной сенсорный дисплей с поддержкой управления жестами и с высоким разрешением с диагональю 12,1 дюйма (30,7 см) |
||||||||
Макс. скорость обновления сигналов |
1 000 000 осциллограмм/с |
||||||||
Разрешение по вертикали |
8 бит (до 12 бит с усреднением или в режиме высокого разрешения) |
||||||||
Коэффициенты отклонения |
От 1 мВ/дел до 5 В/дел (1 МОм и 50 Ом) |
От 1 мВ/дел до 5 В/дел (1 МОм)/ |
|||||||
Встроенные измерительные приборы |
Осциллограф, осциллограф смешанных сигналов (MSO), двухканальный генератор сигналов стандартной/произвольной формы, анализатор протоколов последовательных шин, 3-разрядный вольтметр, 8-разрядный частотомер, анализатор частотных характеристик |
||||||||
Ограничение полосы пропускания |
Приблизительно 20 МГц (по выбору) |
||||||||
Макс. входное напряжение |
CAT I: 300 В (СКЗ), 400 В (пик.); CAT II: 300 В (СКЗ), 400 В (пик.); |
||||||||
Входной импеданс |
1 MОм ± 1% (16 пФ) или 50 Ом ± 1,5% (по выбору) |
||||||||
Коэффициенты развёртки |
От 2 нс/дел до 50 с/дел |
От 1 нс/дел до 50 с/дел |
От 500 пс/дел до 50 с/дел |
||||||
Погрешность временной шкалы |
10 х 10-6 |
||||||||
Виды запуска |
Функция запуска касанием по зоне InfiniiScan Zone, по перепаду, двум последовательным перепадам, длительности импульса, кодовому слову, по любому из выбранных перепадов, нарушению времени нарастания/спада, N-му перепаду пакета, вырожденному импульсу, нарушению времени установления/удержания, видеосигналу, видеосигналам стандартов телевидения высокой чёткости HDTV, сигналам шин USB 2.0, ARINC 429, CAN, CAN-FD, CAN-dbc, LIN, LIN symbolic, FlexRay, I2C, SPI, I2S, MIL-STD 1553, UART/RS-232/422/485, SENT, CXPI, USB PD, Manchester/NRZ, а также по протоколу беспроводного интерфейса NFC |
||||||||
Интерфейсы ввода-вывода |
В стандартной комплектации: LAN, VGA, порт устройства USB (1 шт.), хост-порт USB (3 шт.); опция: GPIB |
||||||||
Габаритные размеры |
45,4 см (Ш) x 29,8 см (В) x 15,6 см (Г) |
||||||||
Масса |
6,3 кг |
||||||||
Информация для заказа
| DSOX4022G | Осциллограф, 200 МГц, 5 Гвыб/с, 2 канала, с генератором |
| DSOX4024G | Осциллограф, 200 МГц, 5 Гвыб/с, 4 канала, с генератором |
| DSOX4032G | Осциллограф, 350 МГц, 5 Гвыб/с, 2 канала, с генератором |
| DSOX4034G | Осциллограф, 350 МГц, 5 Гвыб/с, 4 канала, с генератором |
| DSOX4052G | Осциллограф, 500 МГц, 5 Гвыб/с, 2 канала, с генератором |
| DSOX4054G | Осциллограф, 500 МГц, 5 Гвыб/с, 4 канала, с генератором |
| DSOX4104G | Осциллограф, 1 ГГц, 5 Гвыб/с, 4 канала, с генератором |
| DSOX4154G | Осциллограф, 1.5 ГГц, 5 Гвыб/с, 4 канала, с генератором |
| MSOX4022G | Осциллограф смешанных сигналов, 200 МГц, 5 Гвыб/с, 2+16 каналов, с генератором |
| MSOX4024G | Осциллограф смешанных сигналов, 200 МГц, 5 Гвыб/с, 4+16 каналов, с генератором |
| MSOX4032G | Осциллограф смешанных сигналов, 350 МГц, 5 Гвыб/с, 2+16 каналов, с генератором |
| MSOX4034G | Осциллограф смешанных сигналов, 350 МГц, 5 Гвыб/с, 4+16 каналов, с генератором |
| MSOX4052G | Осциллограф смешанных сигналов, 500 МГц, 5 Гвыб/с, 2+16 каналов, с генератором |
| MSOX4054G | Осциллограф смешанных сигналов, 500 МГц, 5 Гвыб/с, 4+16 каналов, с генератором |
| MSOX4104G | Осциллограф смешанных сигналов, 1 ГГц, 5 Гвыб/с, 4+16 каналов, с генератором |
| MSOX4154G | Осциллограф смешанных сигналов, 1.5 ГГц, 5 Гвыб/с, 4+16 каналов, с генератором |
- Стандартный гарантийный срок: 3 года
- Функция безопасного удаления данных в стандартной комплектации
- Пробники, поставляемые в стандартной комплектации:
- N2894АПассивный пробник, 700 МГц, 10:1 (по одному пробнику на каждый канал)
- N2756A16-канальный логический пробник и комплект принадлежностей (для всех моделей MSO, а также опции модернизации DSOXPERFMSO
- CD-ROM с документацией в электронном виде
- Графический интерфейс пользователя, встроенная справочная система, накладка на переднюю панель и руководство по эксплуатации доступны на 11 языках, включая русский
- Крышка передней панели
- Сертификат калибровки (межповерочный интервал 2 года)
- Сетевой шнур
| N2894А | Пассивный пробник, 700 МГц, 10:1 (по одному пробнику на каждый канал включено в стандартный комплект поставки) |
| N2756A | 16-канальный логический пробник и комплект принадлежностей (включён в стандартный комплект поставки всех моделей MSO, а также опции модернизации DSOXPERFMSO |
| 10076C | Высоковольтный пробник, 250 МГц, 100:1, 4 кВ |
| N2795A | Несимметричный активный пробник, 1 ГГц, 1 пФ, 1 МОм, интерфейс AutoProbe |
| N2796A | Несимметричный активный пробник, 2 ГГц, 1 пФ, 1 МОм, интерфейс AutoProbe |
| N2750A | Дифференциальный активный пробник с режимами работы InfiniiMode, 1,5 ГГц, 700 фФ, 200 кОм, интерфейс AutoProbe |
| N2797A | Активный пробник для выполнения измерений при экстремальных температурах, 1,5 ГГц, 1 пФ, 1 МОм, интерфейс AutoProbe |
| N2790A | Дифференциальный активный пробник, 100 МГц ±1,4 кВ, интерфейс AutoProbe |
| N2791A | Дифференциальный активный пробник, 25 МГц, ±700 В |
| N2792A | Дифференциальный активный пробник, 200 МГц, ±20 В |
| N2793A | Дифференциальный активный пробник, 800 МГц, ±15 В |
| 1147B | Токовый пробник постоянного и переменного тока, 50 МГц, 15 A, интерфейс AutoProbe |
| N2893A | Токовый пробник постоянного и переменного тока, 100 МГц, 15 A, интерфейс AutoProbe |
| N2820A | Высокочувствительный токовый пробник, 2 канала, от 50 мкА до 5 A, интерфейс AutoProbe |
| N7020A | Пробник для шин электропитания постоянного тока, 2 ГГц, 1:1, диапазон смещения ±24 В при входном импедансе 50 кОм |
| N2804A | Высоковольтный дифференциальный пробник, 300 МГц, 100:1, ±300 В, 4 МОм, 1,5 пФ |
| N2805A | Высоковольтный дифференциальный пробник, 200 МГц, 50:1, ±100 В, 4 МОм, 4 пФ |
| N7013A | Комплект, включающий дифференциальный кабель длиной 70 см и принадлежности пробников, для температур от –40 до +85 °C |
| N7014A | Переходы: соединитель Banana - гнездовой наконечник квадратного сечения 0,025 дюйма (0,635 мм) (чёрного цвета - 1 шт. и красного цвета - 1 шт.) для температур от –40 до +85 °C N7013A/N7014A предназначены для использования с пробниками N2790A, N2791A, N2792A и N2818A |
| N7040A | Токовый пробник переменного тока на основе пояса Роговского, 23 МГц, 3 кA |
| N7041A | Токовый пробник переменного тока на основе пояса Роговского, 30 МГц, 600 A |
| N7042A | Токовый пробник переменного тока на основе пояса Роговского, 30 МГц, 300 A |
| N7026A | Высокочувствительные токоизмерительные клещи, 150 МГц, 30 А |
| N4865A | Внешний адаптер GPIB/LAN |
| N2763A | Комплект для монтажа в стойку |
| N2733B | Мягкая сумка для переноски |
| DSOX4B3T52U | C 350 МГц до 500 МГц, 2 канала, только лицензия |
| DSOX4B3T54U | C 350 МГц до 500 МГц, 4 канала, только лицензия |
| DSOX4B2T32U | С 200 МГц до 350 МГц, 2 канала, сервисный центр |
| DSOX4B2T34U | С 200 МГц до 350 МГц, 4 канала, сервисный центр |
| DSOX4B5T104U | С 500 МГц до 1 ГГц, 4 канала, сервисный центр |
| DSOX4B1T154U | С 1 ГГц до 1,5 ГГц, 4 канала, сервисный центр |
| DSOX4B2T52U | С 200 МГц до 500 МГц, 2 канала, сервисный центр |
| DSOX4B2T54U | С 200 МГц до 500 МГц, 4 канала, сервисный центр |
| DSOX4B2T104U | С 200 МГц до 1 ГГц, 4 канала, сервисный центр |
| DSOX4B2T154U | С 200 МГц до 1,5 ГГц, 4 канала, сервисный центр |
| DSOX4B3T104U | С 350 МГц до 1 ГГц, 4 канала, сервисный центр |
| DSOX4B3T154U | С 350 МГц до 1,5 ГГц, 4 канала, сервисный центр |
| DSOX4B5T154U | С 500 МГц до 1,5 ГГц, 4 канала, сервисный центр |
| Наименование | Категория | Язык | Размер файла | Скачать |
| InfiniiVision 4000A/G X-Series Oscilloscopes (5991-1103.pdf) | Data Sheet | EN | 2,5 МБ |
|
