Артикул:
MSOX2024A

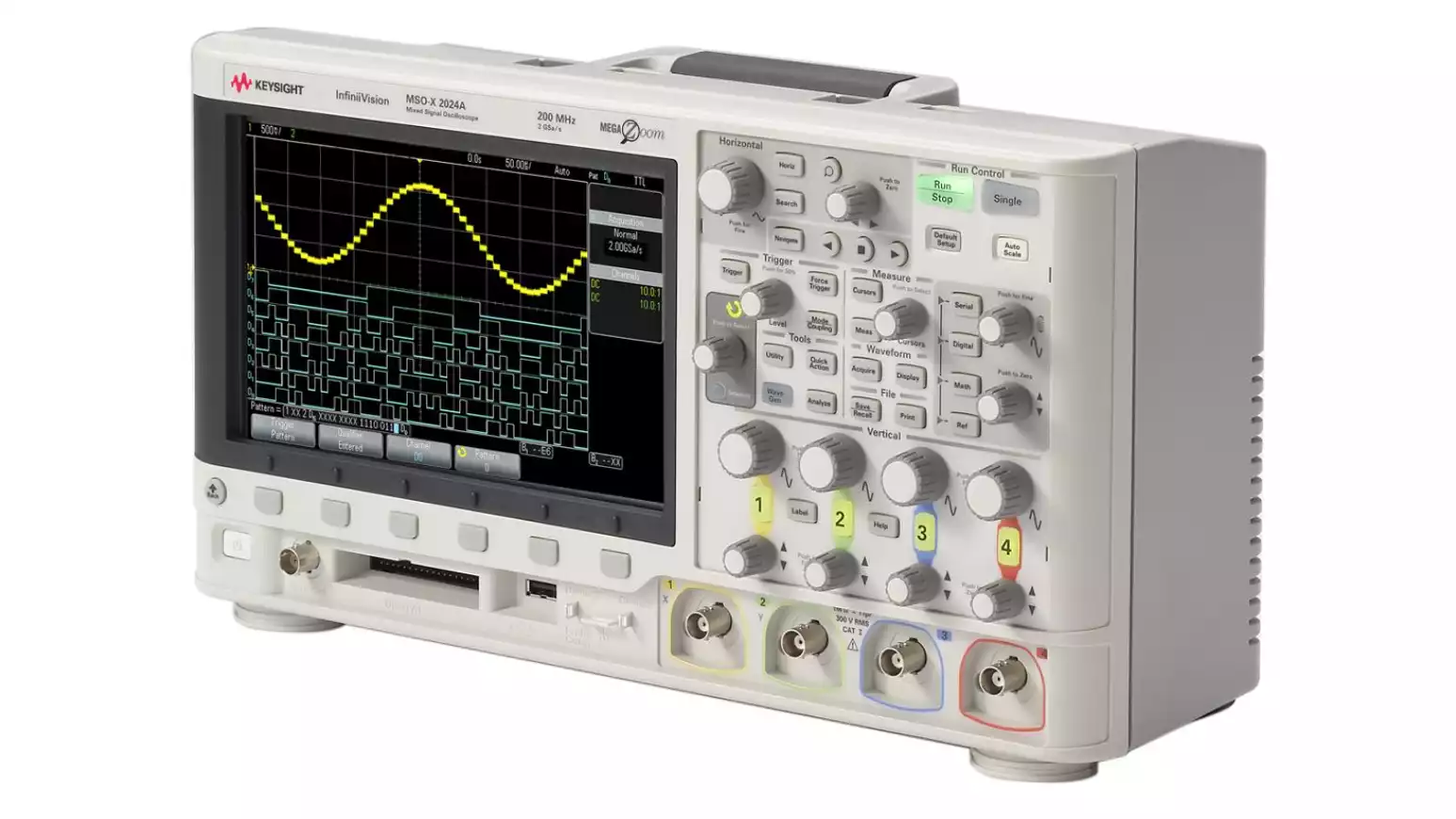

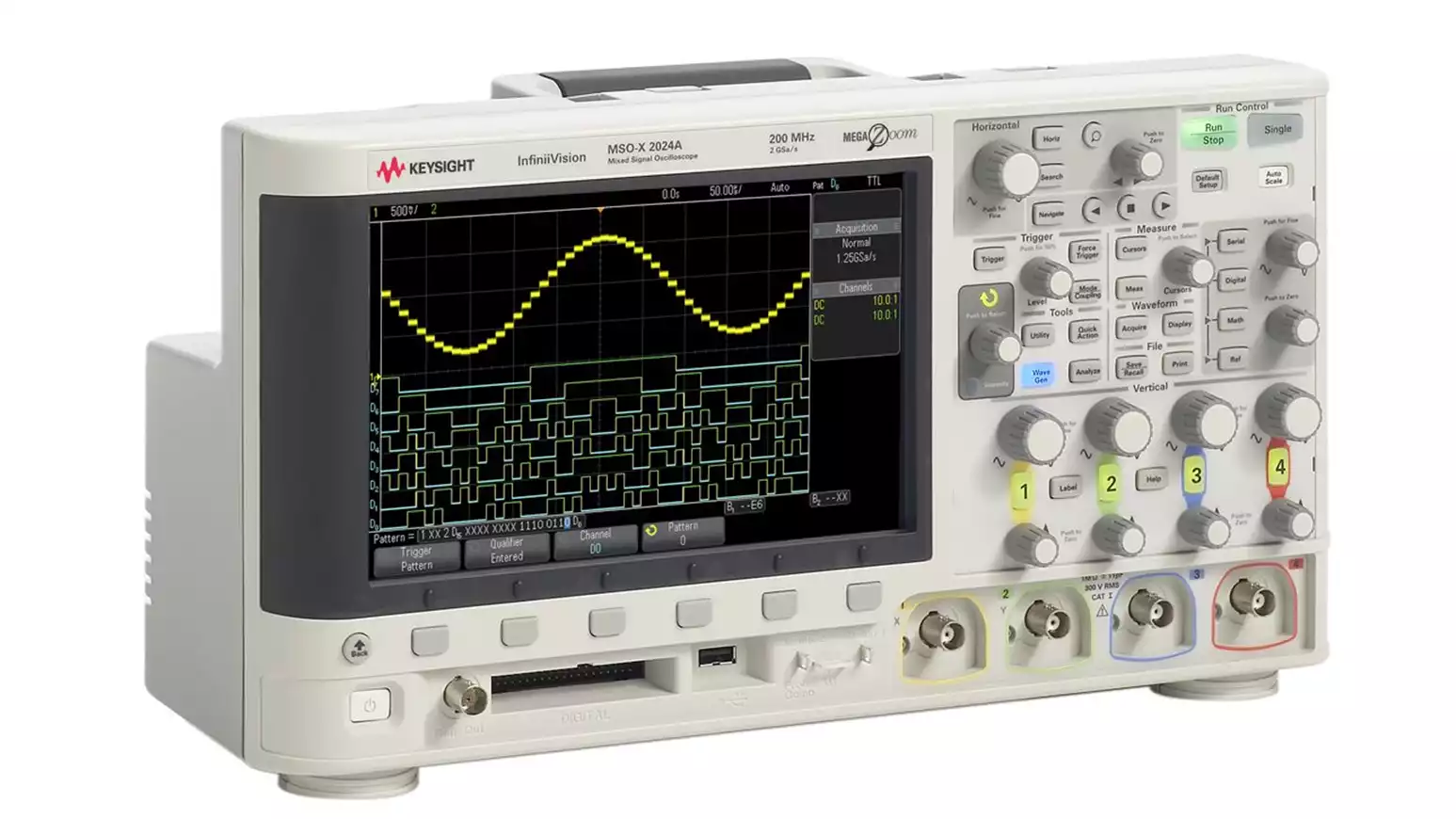

Осциллограф Keysight MSOX2024A — это высококлассный инструмент для визуализации и анализа сигналов, сочетающий в себе широкую функциональность, высокую производительность и удобство использования. Прибор идеально подходит для инженеров, разработчиков и техников, работающих с цифровыми и аналоговыми схемами.
По запросу
Варианты цен
По запросу
Нет в наличии
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Осциллограф Keysight MSOX2024A — это высококлассный инструмент для визуализации и анализа сигналов, сочетающий в себе широкую функциональность, высокую производительность и удобство использования. Прибор идеально подходит для инженеров, разработчиков и техников, работающих с цифровыми и аналоговыми схемами.
Ключевые особенности:
- Интегрированный анализ протоколов: поддержка популярных цифровых протоколов (I2C, SPI, UART, CAN, LIN и др.) для удобства работы с встраиваемыми системами.
- Сегментированная память: позволяет записывать только значимые фрагменты сигнала, экономя место в памяти и улучшая скорость анализа.
- Автоматические измерения: широкий набор встроенных функций для быстрой оценки параметров сигнала (амплитуда, частота, время нарастания и др.).
- Синхронизация и триггеры: разнообразные триггеры (в том числе по редким событиям) для удобного анализа сложных сигналов.
Применение:
- Разработка и тестирование аналоговых и цифровых схем.
- Диагностика электронных устройств и систем.
- Анализ сигналов в области телекоммуникаций, автомобилестроения и промышленной автоматизации.
Keysight MSOX2024A — это надежный, многофункциональный прибор, который удовлетворяет самым высоким требованиям в области электроники и позволяет существенно сократить время разработки и отладки устройств.
|
Полоса пропускания
|
200 МГц |
|
Число аналоговых каналов
|
4 |
|
Число цифровых каналов
|
8 |
|
Максимальная частота дискретизации
|
2 Гвыб/с |
|
Глубина памяти
|
1 Мвыб |
|
Сегментированная память
|
Стандартно |
|
Разрядность АЦП, бит
|
8 |
|
Размер экрана, дюйм
|
8,5 |
|
Тип
|
Настольный |
|
Встроенные приборы
|
Анализатор протоколов, Вольтметр, Генератор сигналов, Частотомер |
|
Интерфейсы ввода-вывода
|
USB хост-порт, USB(USBTMC) |
|
Коэффициенты развертки
|
от 2 нс/дел до 50 с/дел |
|
Погрешность временной шкалы, ppm
|
50 |
|
Коэффициенты отклонения
|
от 1 мВ/дел до 5 В/дел |
|
Входной импеданс
|
1 МОм |
|
Входная емкость
|
11 пФ |
|
Максимальное входное напряжение, В
|
400 |
|
Операционная система
|
Встроенная |
|
Испытание на соответствие маски
|
Опционально |
|
Скорость обновления сигналов
|
200 000 осциллограмм/с |
|
Встроенные обучающие сигналы
|
Стандартно |
|
Математические функции
|
Сложение, Вычитание, Умножение, БПФ (амплитуда и фаза) |
|
Габаритные размеры (Ш х В х Г) мм
|
381х204х141 |
|
Масса, кг
|
3,85 |
Самый большой экран

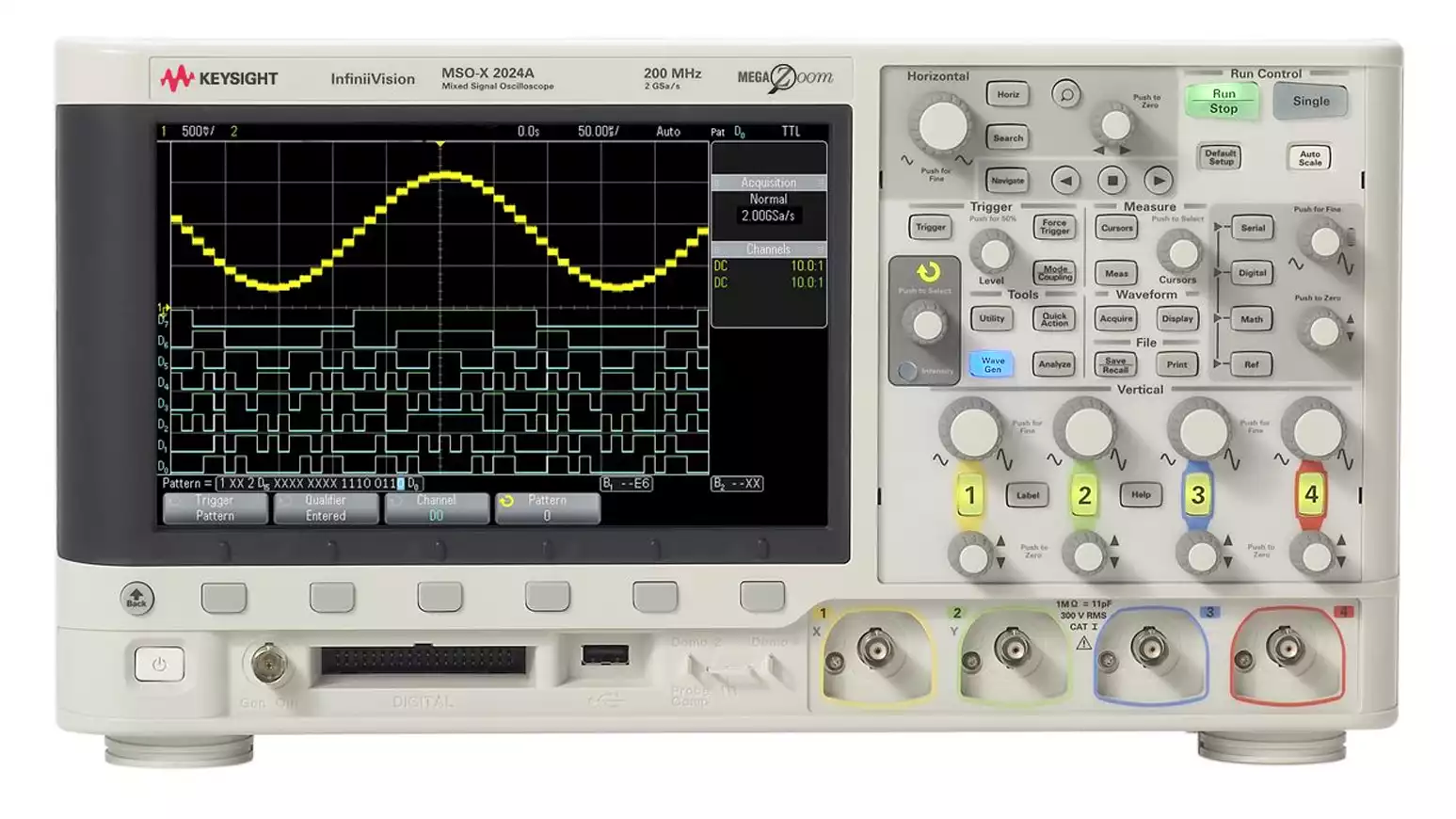

Дисплей с диагональю 8,5 дюймов (21,6 см) осциллографов InfiniiVision 2000А серии X с разрешением WVGA (800 x 480) обеспечивает зону просмотра на 50% больше по сравнению с WQVGA (480 x 240) за счёт увеличения разрешения в 4 раза.
Самая высокая скорость обновления сигналов
Архитектура глубокой памяти MegaZoom IV использует специализированные СБИС и реализует скорость обновления до 200 000 осциллограмм/с, что позволяет гораздо лучше рассмотреть детали сигнала и редкие аномалии.
Самая глубокая память в своём классе
Осциллографы InfiniiVision 2000А серии X имеют самую глубокую память до 1 Мвыб в своём классе, которая реализована в соответствии с патентованной архитектурой MegaZoom IV, разработанной компанией Keysight. Эта память всегда включена и обеспечивает быструю реакцию, реализуя высокие скорости обновления до 200 000 осциллограмм/c, которые не ухудшаются при включении измерений или добавлении цифровых каналов.
Функциональные возможности 5 приборов в одном
Лучший в своём классе осциллограф
Осциллографы InfiniiVision 2000А серии X, основанные на технологии MegaZoom IV, обладают самой глубокой и быстрой памятью в своём классе (1 Мвыб), которая всегда доступна во всех режимах. Это позволяет получить самую высокую в отрасли скорость обновления сигналов (до 200 000 осциллограмм/c), которая не снижается при проведении измерений или добавлении цифровых каналов. Кроме того, эти осциллографы выполняют 23 вида автоматических измерений таких величин, как напряжение, время и частота, и имеют четыре функции математической обработки сигналов, включая БПФ.
Первый осциллограф смешанных сигналов эконом-класса

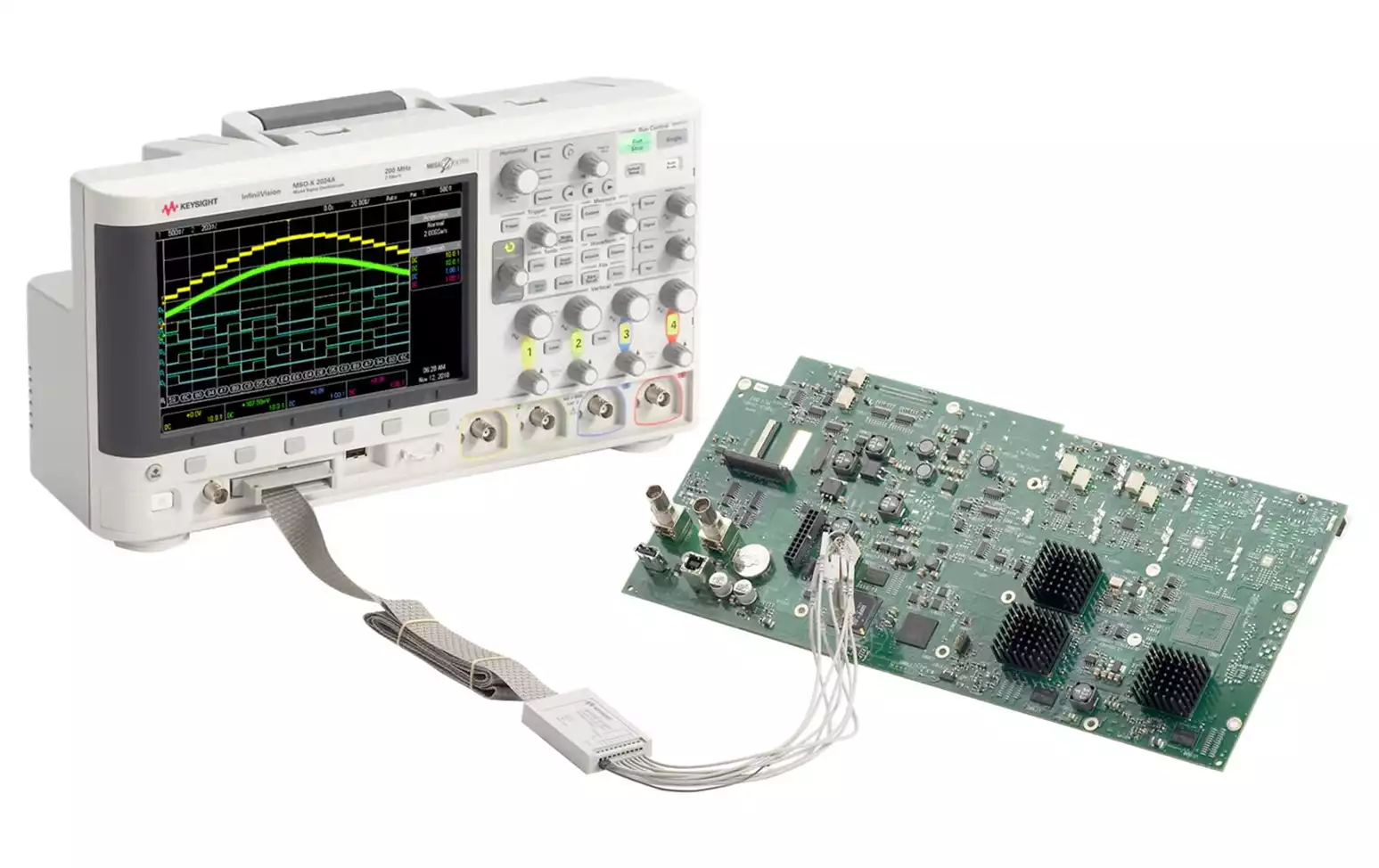

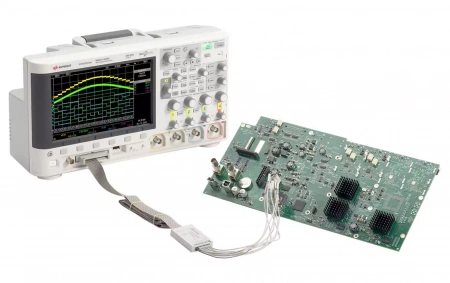

Используя дополнительные 8 интегрированных логических каналов, пользователь может иметь до 20 каналов, объединённых единой временной базой, схемой запуска и памятью сбора данных, с возможностью их просмотра на одном и том же приборе.
Первый в отрасли встроенный генератор сигналов стандартной формы с диапазоном частот до 20 МГц с функциями модуляции
Осциллографы InfiniiVision 2000А серии X предлагают встроенный генератор сигналов стандартной формы с возможностью формирования модулированных сигналов (АМ, ЧМ, ЧМн), который генерирует следующие сигналы: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока и шумовой.
Аппаратное декодирование протоколов последовательных шин
Осциллографы InfiniiVision 2000А серии X имеют ряд опций, которые поддерживают аппаратное декодирование протоколов последовательных шин: RS-232/422/485/UART, CAN, LIN, I2C, SPI.
Встроенный цифровой вольтметр
Осциллографы InfiniiVision 2000А серии X предлагают встроенный цифровой 3-разрядный вольтметр и 5-разрядный частотомер в стандартной комплектации. Вольтметр использует те же пробники осциллографических каналов, но его измерения не связаны с системой запуска осциллографа.
Модели осциллографов |
DSOX2002A |
DSOX2004A |
DSOX2012A |
DSOX2014A |
DSOX2022A |
DSOX2024A |
|
Полоса пропускания (–3 дБ) |
70 МГц |
100 МГц |
200 МГц |
||||
Время нарастания/спада ПХ (10-90%) |
≤ 5 нс |
≤ 3,5 нс |
≤ 1,75 нс |
||||
| Входные каналы | DSOX |
2 |
4 |
2 |
4 |
2 |
4 |
| MSOX | 2 + 8 |
4 + 8 |
2 + 8 |
4 + 8 |
2 + 8 |
4 + 8 |
|
Макс. частота дискретизации |
2 Гвыб/с в режиме чередования (половина каналов); 1 Гвыб/с (все каналы) |
||||||
Макс. глубина памяти |
1 Мвыб и сегментированная память (станд. комплектация) |
||||||
Дисплей |
Цветной ЖК-дисплей WVGA с диагональю 8,5 дюймов (21,6 см); разрешение 800 х 480, 64 уровня яркости |
||||||
Макс. скорость обновления сигналов |
> 200 000 осциллограмм/с |
||||||
Разрешение по вертикали |
8 бит (до 12 бит с усреднением) |
||||||
Коэффициенты отклонения |
От 1 мВ/дел до 5 В/дел |
||||||
Встроенные измерительные приборы |
Осциллограф смешанных сигналов (MSO), генератор сигналов стандартной формы, анализатор протоколов последовательных шин, 3-разрядный вольтметр и 5-разрядный частотомер |
||||||
Ограничение полосы пропускания |
Приблизительно 20 МГц |
||||||
Макс. входное напряжение |
CAT I: 300 В (СКЗ), 400 В (пик.); CAT II: 300 В (СКЗ), 400 В (пик.); |
||||||
Входной импеданс |
1 MОм ± 2% (11 пФ) |
||||||
Коэффициенты развёртки |
От 5 нс/дел до 50 с/дел |
От 2 нс/дел до 50 с/дел |
|||||
Погрешность временной шкалы |
25 х 10-6 ± 5 х 10-6/за год |
||||||
Виды запуска |
По перепаду, двум последовательным перепадам, длительности импульса, кодовому слову, видеосигналу, сигналам шин I2C*, SPI*, CAN*, LIN*, UART/RS-232/422/485* |
||||||
Интерфейсы ввода-вывода |

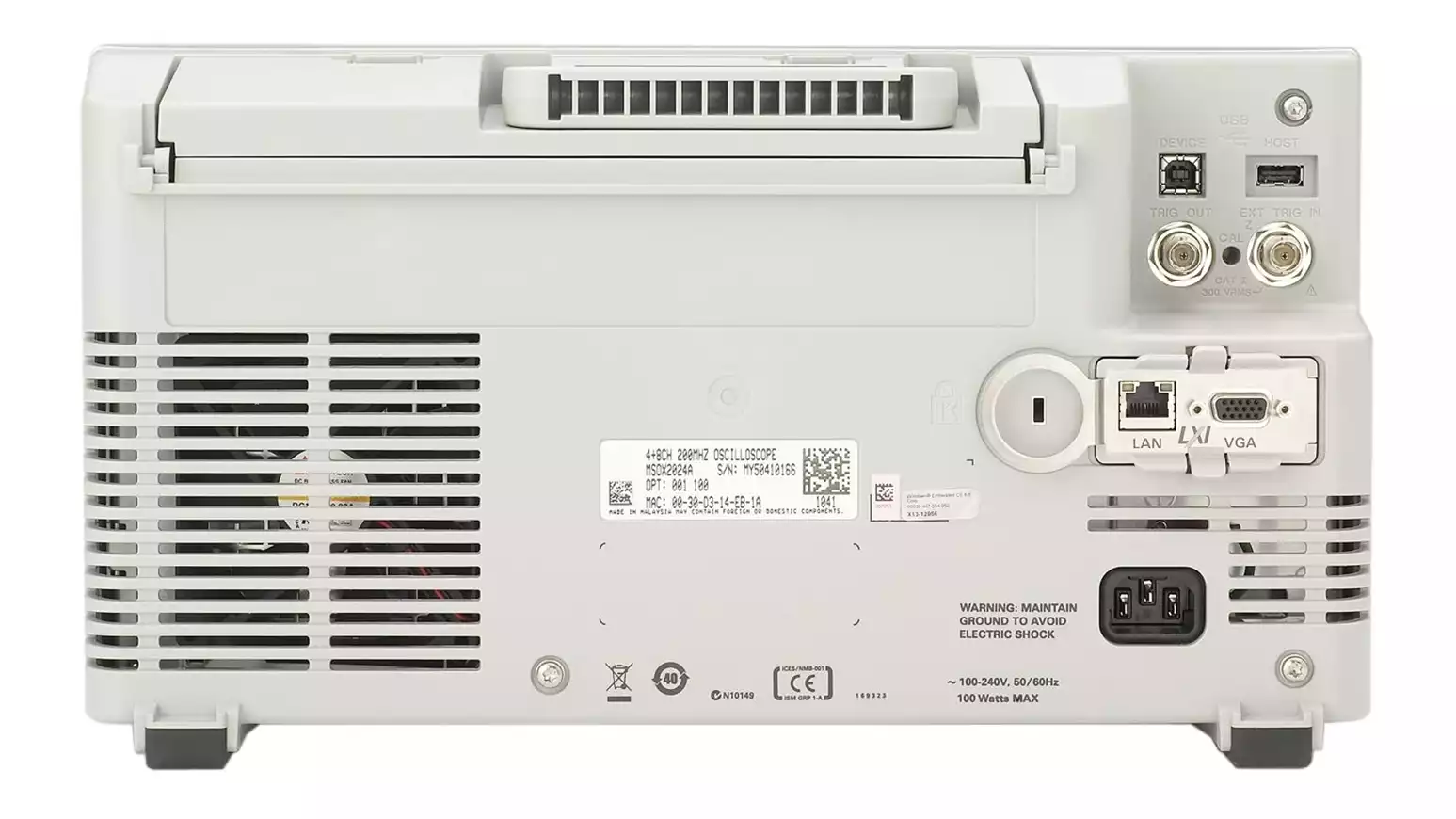

В стандартной комплектации: порт устройства USB (протокол USBTMC) (1 шт.), хост-порт USB (2 шт.); опции: GPIB, LAN, VGA |
||||||
Габаритные размеры |
38,1 см (Ш) x 20,4 см (В) x 14,1 см (Г) |
||||||
Масса |
3,85 кг |
||||||
* Опция
Информация для заказа
Модели
| DSOX2002A | Осциллограф, 70 МГц, 2 Гвыб/с, 1 Мвыб, 2 канала |
| MSOX2002A | Осциллограф смешанных сигналов, 70 МГц, 2 Гвыб/с, 1 Мвыб, 2+8 каналов |
| DSOX2004A | Осциллограф, 70 МГц, 2 Гвыб/с, 1 Мвыб, 4 канала |
| MSOX2004A | Осциллограф смешанных сигналов, 70 МГц, 2 Гвыб/с, 1 Мвыб, 4+8 каналов |
| DSOX2012A | Осциллограф, 100 МГц, 2 Гвыб/с, 1 Мвыб, 2 канала |
| MSOX2012A | Осциллограф смешанных сигналов, 100 МГц, 2 Гвыб/с, 1 Мвыб, 2+8 каналов |
| DSOX2014A | Осциллограф, 100 МГц, 2 Гвыб/с, 1 Мвыб, 4 канала |
| MSOX2014A | Осциллограф смешанных сигналов, 100 МГц, 2 Гвыб/с, 1 Мвыб, 4+8 каналов |
| DSOX2022A | Осциллограф, 200 МГц, 2 Гвыб/с, 1 Мвыб, 2 канала |
| MSOX2022A | Осциллограф смешанных сигналов, 200 МГц, 2 Гвыб/с, 1 Мвыб, 2+8 каналов |
| DSOX2024A | Осциллограф, 200 МГц, 2 Гвыб/с, 1 Мвыб, 4 канала |
| MSOX2024A | Осциллограф смешанных сигналов, 200 МГц, 2 Гвыб/с, 1 Мвыб, 4+8 каналов |
Принадлежности, включенные в стандартный комплект поставки
- Стандартный гарантийный срок: 5 лет
- Сертификат калибровки
- Функция стирания внутренней памяти без возможности восстановления (Secure Erase) в стандартной комплектации
- Пробники, поставляемые в стандартной комплектации:
- N2862B (или N2841A) Пассивный пробник, 150 МГц, 10:1 (по одному пробнику на каждый канал для моделей с полосой пропускания 70 и 100 МГц)
- N2863B (или N2842A) Пассивный пробник, 300 МГц, 10:1 (по одному пробнику на каждый канал для моделей с полосой пропускания 200 МГц)
- N2755A 8-канальный логический пробник и комплект принадлежностей (по одному пробнику включено для всех моделей MSO, а также опции модернизации DSOX2MSO)
- CD-ROM с документацией в электронном виде
- Графический интерфейс пользователя, встроенная справочная система и руководство по эксплуатации доступны на 11 языках, включая русский
- Сетевой шнур
Опции измерительных приложений, доступные при покупке/модернизации осциллографов серии InfiniiVision 2000X
| D2000AUTA | Запуск по сигналам и декодирование данных автомобильных и промышленных шин (CAN, LIN) | D2000GENA | Запуск по сигналам и декодирование данных встроенных и компьютерных шин (I2C, SPI, RS232/422/485, UART) | D2000BDLA | Пакет измерительных приложений, включающий в себя D2000AUTA, D2000GENA, а также испытания на соответствие маске |
| DSOX2000-001 | Встроенный генератор сигналов стандартной формы |
| N8900A | Программа Infiniium Offline для анализа сигналов |
Опция цифрового вольтметра (DVM) и комплект учебных материалов по осциллографу (EDK) уже включены в стандартную комплектацию осциллографов серии InfiniiVision 2000Х
Пробники, поставляемые по дополнительному заказу
| N2862B (или N2841A) | Пассивный пробник, 150 МГц, 10:1 (по одному пробнику на каждый канал включено в комплект поставки для моделей с полосой пропускания 70/100 МГц) |
| N2863B (или N2842A) | Пассивный пробник, 300 МГц, 10:1 (по одному пробнику на каждый канал включено в комплект поставки для моделей с полосой пропускания 200 МГц) |
| N2755A | 8-канальный логический пробник и комплект принадлежностей (включён в стандартный комплект поставки всех моделей MSO, а также опции модернизации DSOX2MSO) |
| N2889A | Пассивный пробник, 350 МГц, 1:1/ 10:1 |
| 10070D | Пассивный пробник, 20 МГц, 1:1 |
| 10076C | Высоковольтный пробник, 250 МГц, 100:1, 4 кВ |
| N2791A | Высоковольтный дифференциальный пробник, 25 МГц, ±700 В |
| N2792A | Дифференциальный пробник, 200 МГц, 10:1, ±20 В |
| N7013A | Комплект, включающий дифференциальный кабель длиной 70 см и принадлежности пробников, для температур от –40 до +85 °C |
| N7014A | Переходы: соединитель Banana - гнездовой наконечник квадратного сечения 0,025 дюйма (0,635 мм) (чёрного цвета - 1 шт. и красного цвета - 1 шт.) для температур от –40 до +85 °C N7013A/N7014A предназначены для использования с пробниками N2790A, N2791A, N2792A и N2818A |
| 1146B | Токовый пробник постоянного и переменного тока, 100 кГц, 100 А (требуется батарея 9 В) |
| N7040A | Токовый пробник переменного тока на основе пояса Роговского, 23 МГц, 3 кA |
| N7041A | Токовый пробник переменного тока на основе пояса Роговского, 30 МГц, 600 A |
| N7042A | Токовый пробник переменного тока на основе пояса Роговского, 30 МГц, 300 A |
Принадлежности, поставляемые по дополнительному заказу
| DSOXLAN | Модуль интерфейсов LAN и VGA |
| DSOXGPIB | Модуль интерфейса GPIB |
| N6456A | Комплект для монтажа в стойку |
| N6457A | Мягкая сумка для переноски и крышка передней панели |
| N2747A | Только крышка передней панели |
Возможности модернизации приборов c помощью лицензий
Опции расширения полосы пропускания
| DSOX2BW12 | С 70 до 100 МГц, 2 канала, только лицензия |
| DSOX2BW14 | С 70 до 100 МГц, 4 канала, только лицензия |
| DSOX2BW22 | Со 100 до 200 МГц, 2 канала, только лицензия |
| DSOX2BW24 | Со 100 до 200 МГц, 4 канала, только лицензия |
| Модернизация до осциллографа смешанных сигналов | |
| DSOX2MSO | Добавление 8 цифровых каналов логического анализатора |
Прочие модернизации
| DSOX2WAVEGEN | Встроенный генератор сигналов стандартной формы |
| DSOX2PLUS | Расширение функциональных возможностей осциллографов, приобретённых до 05.03.2018 г. (увеличение глубины памяти до 1 Мвыб, режим сегментированной памяти и многое другое) |
| Наименование | Категория | Язык | Размер файла | Скачать |
| 6 советов по эффективной работе с осциллографом (5992-2095.pdf) | Электронная книга | RU | 884,1 КБ |
|
| InfiniiVision 2000 X-Series Oscilloscopes (InfiniiVision 2000 X-Series Oscilloscopes.pdf) | Руководство пользователя | EN | 2,7 МБ |
|
