Артикул:
DSOX6004A

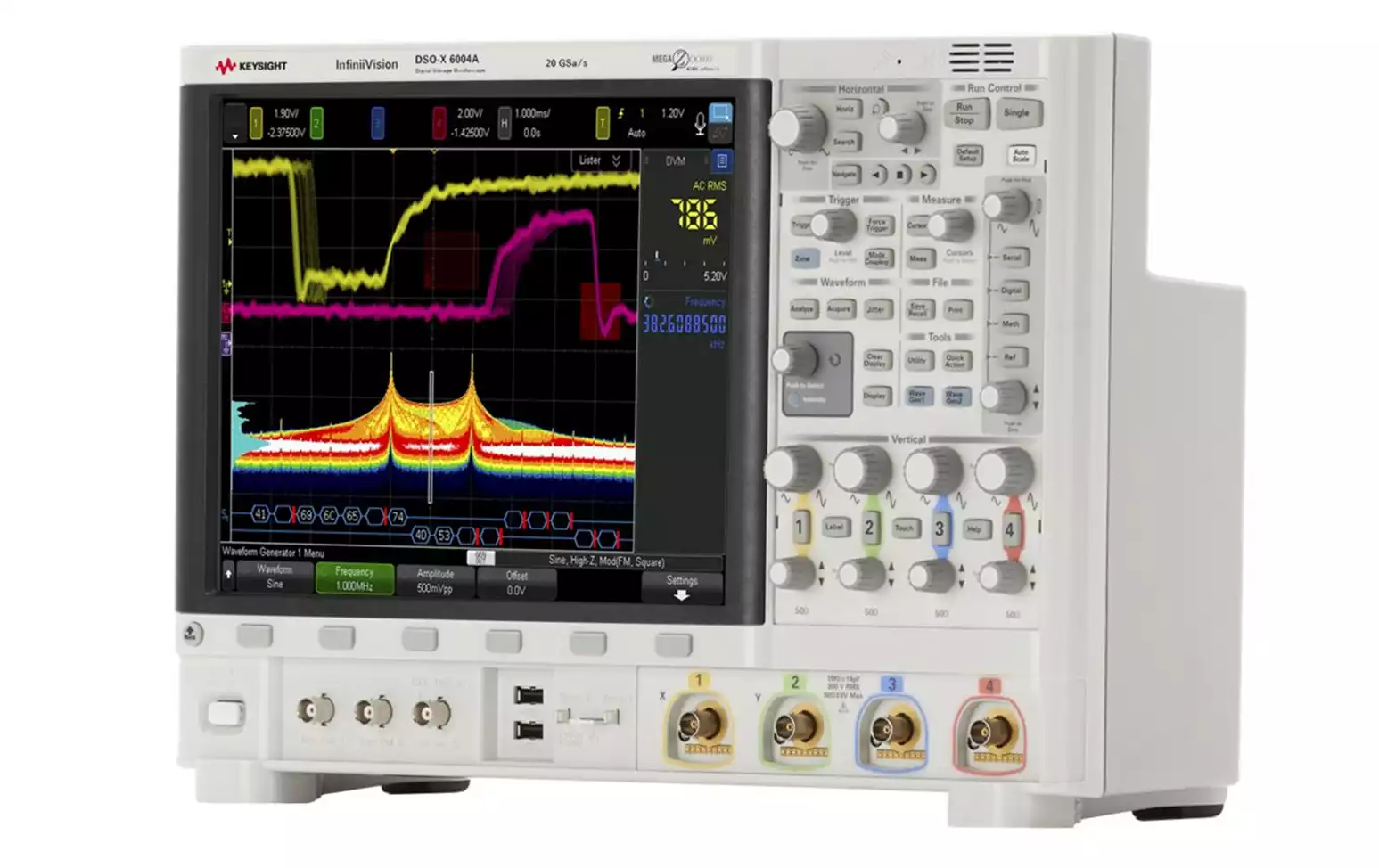

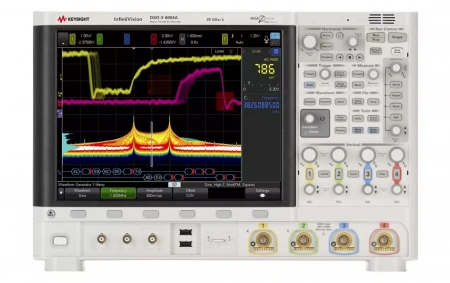

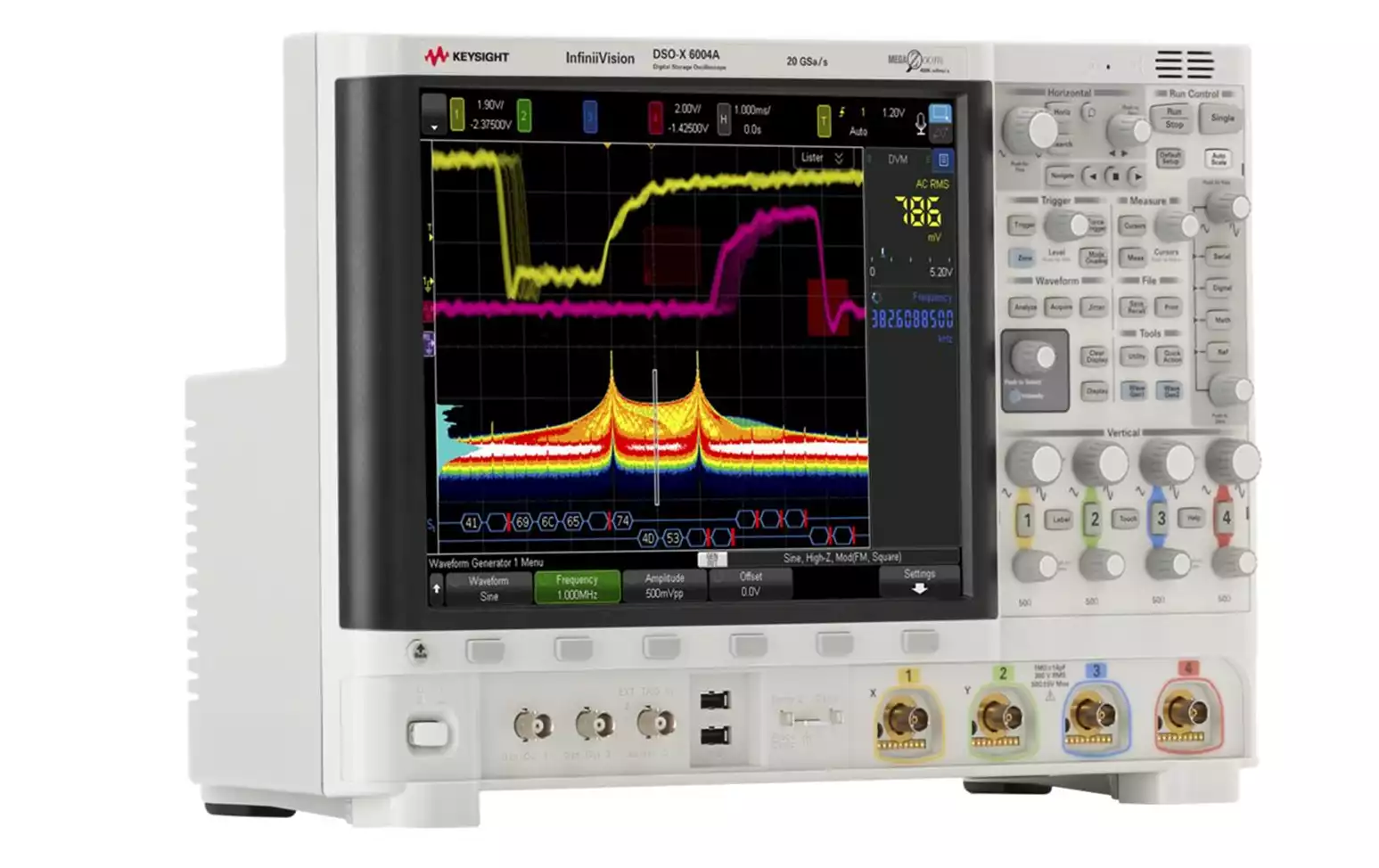

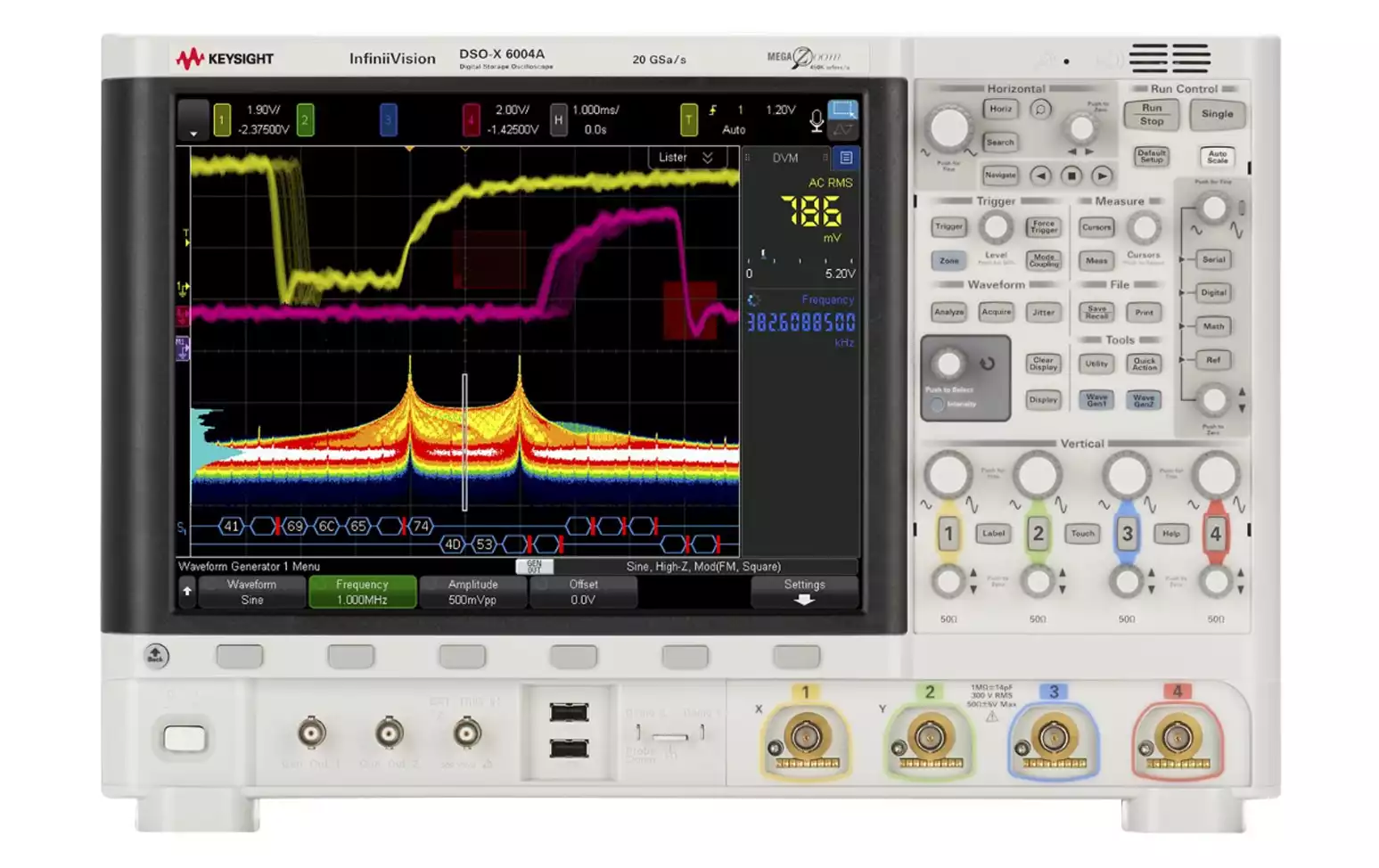

Осциллограф Keysight InfiniiVision DSOX6004A — это высокопроизводительный цифровой осциллограф, предназначенный для анализа и диагностики сложных электронных систем. Благодаря передовым технологиям и расширенным функциям, этот прибор подходит как для исследовательских, так и для производственных задач.
По запросу
Варианты цен
По запросу
Нет в наличии
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Осциллограф Keysight InfiniiVision DSOX6004A — это высокопроизводительный цифровой осциллограф, предназначенный для анализа и диагностики сложных электронных систем. Благодаря передовым технологиям и расширенным функциям, этот прибор подходит как для исследовательских, так и для производственных задач.
Ключевые особенности:
- Запатентованная технология MegaZoom IV: обеспечивает мгновенный отклик интерфейса и удобную работу с большими объемами данных.
- Поддержка протоколов декодирования: встроенные функции анализа для более чем 20 популярных интерфейсов, включая I2C, SPI, CAN, USB и другие.
- Большой цветной дисплей: экран с диагональю 12,1 дюйма и высоким разрешением для удобного отображения сигналов.
- Функции математического анализа: спектральный анализ, FFT и другие вычисления.
- Модульная архитектура: возможность добавления опций (например, генератора сигналов, логического анализатора).
- Подключение и интеграция: USB, LAN, GPIB и HDMI для передачи данных и удаленного управления.
- Удобный пользовательский интерфейс: простой в освоении, с поддержкой сенсорного управления.
Области применения:
- Разработка и тестирование электроники.
- Анализ высокоскоростных цифровых систем.
- Диагностика и ремонт оборудования.
- Образовательные и научные исследования.
DSOX6004A идеально сочетает производительность, гибкость и интуитивно понятный интерфейс, что делает его универсальным решением для специалистов любой области.
|
Полоса пропускания
|
1 ГГц, 2,5 ГГц, 4 ГГц, 6 ГГц |
|
Число аналоговых каналов
|
4 |
|
Максимальная частота дискретизации
|
20 Гвыб/с |
|
Глубина памяти
|
4 Мвыб |
|
Сегментированная память
|
Стандартно |
|
Разрядность АЦП, бит
|
8 |
|
Размер экрана, дюйм
|
12,1 |
|
Тип
|
Настольный |
|
Встроенные приборы
|
Анализатор протоколов, Вольтметр, Генератор сигналов, Частотомер |
|
Интерфейсы ввода-вывода
|
LAN, USB 3.0, USB хост-порт, VGA |
|
Коэффициенты развертки
|
от 500 пс/дел до 50 с/дел |
|
Погрешность временной шкалы, ppm
|
1,6 |
|
Коэффициенты отклонения
|
от 1 мВ/дел до 5 В/дел |
|
Входной импеданс
|
1 MОм |
|
Входная емкость
|
14 пФ |
|
Максимальное входное напряжение, В
|
400 |
|
Операционная система
|
Встроенная |
|
Скорость обновления сигналов
|
450 000 осциллограмм/с |
|
Встроенные обучающие сигналы
|
Стандартно |
|
Математические функции
|
Сложение, Вычитание, Умножение, Деление, БПФ (амплитуда и фаза) |
|
Габаритные размеры (Ш х В х Г) мм
|
438х292х155 |
|
Масса, кг
|
6,8 |
Новый стандарт портативности
Осциллографы InfiniiVision 6000A серии X устанавливают новый стандарт портативности для приборов с полосой пропускания в несколько гигагерц. Впервые в мире осциллографы с такими широкими функциональными возможностями имеют весьма компактные размеры: глубину всего 15 см и массу до 6,8 кг, что в три раза меньше, чем у других представленных на рынке приборов с аналогичной полосой пропускания.
Ёмкостной сенсорный дисплей
Осциллографы InfiniiVision 6000A серии X оснащены ёмкостным сенсорным дисплеем с диагональю 12,1 дюйма (30,7 см) с функцией “мультитач” (множественное касание). Благодаря высокой – до 450 000 осциллограмм в секунду – скорости обновления сигналов на экране и функции аппаратного запуска касанием по зоне InfiniiScan Zone эти приборы позволяют захватывать и отображать даже самые редкие аномалии сигналов.
Опция анализа глазковых диаграмм в реальном времени и джиттера
Осциллографы InfiniiVision 6000A серии X являются первыми в отрасли осциллографами со встроенной операционной системой, которые имеют опцию анализа глазковых диаграмм в режиме реального времени и джиттера, что существенно расширяет возможности инженеров по анализу цифровых сигналов при разработке встроенных систем. Использование этих опций совместно со стандартными функциями построения гистограмм и отображения сигналов с градацией по цвету позволяет точнее определять характеристики устройств и быстрее выполнять их отладку.
Голосовое управление с поддержкой 14 языков, включая русский
В осциллографах InfiniiVision 6000A серии X впервые реализована функция голосового управления с поддержкой 14 языков (включая русский), обеспечивающая эффективное управление прибором и отображение результатов измерений в ситуациях, когда руки пользователя заняты.
Возможности 7 встроенных приборов в одном
Осциллографы InfiniiVision 6000A серии X обеспечивают высокий уровень интеграции, который достигается за счет возможностей сочетания в одном приборе функциональности 7 приборов: осциллографа, логического анализатора (в моделях MSO), анализатора протоколов последовательных шин, двухканального генератора сигналов стандартной/произвольной формы (опция), анализатора частотных характеристик (опция), цифрового вольтметра и – впервые для осциллографов – 10-разрядного частотомера c сумматором. Новый частотомер имеет полосу пропускания 3,2 ГГц, а сумматор позволяет подсчитывать число событий при запуске с квалификацией по числу событий в дополнение к перепадам.
Модели осциллографов |
DSOX6002A |
DSOX6004A |
DSOX6002A |
DSOX6004A |
DSOX6002A |
DSOX6004A |
DSOX6002A |
DSOX6004A |
|
|---|---|---|---|---|---|---|---|---|---|
Полоса пропускания (–3 дБ) |
1 ГГц |
2,5 ГГц DSOX6B10T252BW/254BW |
4 ГГц DSOX6B10T402BW/404BW |
6 ГГц DSOX6B10T602BW/604BW |
|||||
Время нарастания/спада ПХ (10-90%) |
≤ 350 пс |
≤ 140 пс |
≤ 112,5 пс |
≤ 75 пс |
|||||
Входные каналы |
DSOX |
2 |
4 |
2 |
4 |
2 |
4 |
4 |
4 |
MSOX |
2 + 16 |
4 + 16 |
2 + 16 |
4 + 16 |
2 + 16 |
2 + 16 |
4 + 16 |
4 + 16 |
|
Макс. частота дискретизации |
20 Гвыб/с в режиме чередования (половина каналов); 10 Гвыб/с (все каналы) |
||||||||
Макс. глубина памяти |
≤ 2 Гвыб/с: 4 Мвыб (половина каналов), 2 Мвыб (все каналы); > 2 Гвыб/с: 1 Мвыб (половина каналов), 500 квыб (все каналы); режим сегментированной памяти в стандартной комплектации |
||||||||
Дисплей |
Ёмкостной сенсорный дисплей с функцией “мультитач” и диагональю 30,7 см (12,1 дюйма) |
||||||||
Макс. скорость обновления сигналов |
450 000 осциллограмм/с |
||||||||
Разрешение по вертикали |
8 бит (до 12 бит с усреднением или в режиме высокого разрешения) |
||||||||
Коэффициенты отклонения |
От 1 мВ/дел до 5 В/дел (1 МОм); от 1 мВ/дел до 1 В/дел (50 Ом) |
||||||||
Встроенные измерительные приборы |
Осциллограф, осциллограф смешанных сигналов (MSO), двухканальный генератор сигналов стандартной/произвольной формы, анализатор протоколов последовательных шин, 3-разрядный вольтметр, 10-разрядный частотомер, анализатор частотных характеристик |
||||||||
Ограничение полосы пропускания |
Может быть установлено для каждого канала: 20 МГц, 200 МГц (1 МОм); 20 МГц, 200 МГц, 1,5 ГГц, 3 ГГц (50 Ом) |
||||||||
Макс. входное напряжение |
300 В (СКЗ), 400 В (пик.); динамическое перенапряжение: 1,6 кВ (пик.) |
||||||||
Входной импеданс |
1 MОм ± 1% (14 пФ) или 50 Ом ± 3% (по выбору) |
||||||||
Коэффициенты развёртки |
От 500 пс/дел до 50 с/дел |
От 200 пс/дел до 50 с/дел |
От 100 пс/дел до 50 с/дел |
||||||
Погрешность временной шкалы |
1,6 х 10-6 + фактор старения |
||||||||
Виды запуска |
Функция запуска касанием по зоне InfiniiScan Zone, по перепаду, двум последовательным перепадам, длительности импульса, кодовому слову, по любому из выбранных перепадов, нарушению времени нарастания/спада, N-му перепаду пакета, вырожденному импульсу, нарушению времени установления/удержания, видеосигналу, видеосигналам HDTV*, сигналам шин USB 2.0*, ARINC 429*, CAN*, CAN-dbc*, CAN-FD*, LIN*, FlexRay*, I2C*, I2S*, MIL-STD 1553*, SPI*, UART/RS-232/422/485*, SENT*, USB PD*, Manchester/NRZ* |
||||||||
Интерфейсы ввода-вывода |
В стандартной комплектации: LAN, VGA, порт устройства USB (1 шт.), хост-порт USB (3 шт.); опция: GPIB |
||||||||
Габаритные размеры |
43,8 см (Ш) x 29,2 см (В) x 15,5 см (Г) |
||||||||
Масса |
6,8 кг |
||||||||
Информация для заказа
Модели
| SOX6002A | Осциллограф, 1 ГГц, 20 Гвыб/с, 4 Мвыб, 2 канала |
| MSOX6002A | Осциллограф смешанных сигналов, 1 ГГц, 20 Гвыб/с, 4 Мвыб, 2+16 каналов |
| Опции расширения полосы пропускания для 2-канальных моделей: | |
| DSOX6B10T252BW | Расширение полосы пропускания с 1,0 до 2,5 ГГц |
| DSOX6B10T402BW | Расширение полосы пропускания с 1,0 до 4,0 ГГц |
| DSOX6B10T602BW | Расширение полосы пропускания с 1,0 до 6,0 ГГц |
| DSOX6004A | Осциллограф, 1 ГГц, 20 Гвыб/с, 4 Мвыб, 4 канала |
| MSOX6004A | Осциллограф смешанных сигналов, 1 ГГц, 20 Гвыб/с, 4 Мвыб, 4+16 каналов |
| Опции расширения полосы пропускания для 4-канальных моделей: | |
| DSOX6B10T254BW | Расширение полосы пропускания с 1,0 до 2,5 ГГц |
| DSOX6B10T404BW | Расширение полосы пропускания с 1,0 до 4,0 ГГц |
| DSOX6B10T604BW | Расширение полосы пропускания с 1,0 до 6,0 ГГц |
Принадлежности, включенные в стандартный комплект поставки
- Функция безопасного удаления данных в стандартной комплектации
- Пробники, поставляемые в стандартной комплектации:
- N2894А Пассивный пробник, 700 МГц, 10:1 (по одному пробнику на каждый канал)
- N2756A 16-канальный логический пробник и комплект принадлежностей (по одному на осциллограф для всех моделей MSO, а также опции модернизации DSOX6MSO)
- Голосовое управление с поддержкой 14 языков, включая русский
- CD-ROM с документацией в электронном виде
- Графический интерфейс пользователя, встроенная справочная система, накладка на переднюю панель и руководство по эксплуатации доступны на 11 языках, включая русский
- Крышка передней панели
- Сертификат калибровки (межповерочный интервал 2 года)
- Сетевой шнур
DSOX6MSO Модернизация до осциллографа смешанных сигналов серии InfiniiVision 6000 Х
Опции измерительных приложений, доступные при покупке осциллографов серии InfiniiVision 6000Х/при модернизации с помощью лицензий после покупки
| D6000AERA | Пакет измерительных приложений, включающий в себя запуск по сигналам и декодирование данных последовательных шин (MIL-STD 1553, ARINC 429), испытания на соответствие маске, анализ частотной характеристики, и расширенные возможности запуска по ТВ видеосигналам и анализа результатов измерений |
| D6000AUTA | Пакет измерительных приложений, включающий в себя запуск по сигналам и декодирование данных последовательных шин (CAN, CAN-FD, LIN, FlexRay, SENT, PSI5 (манчестерское кодирование, определяемое пользователем), NRZ (кодирование без возврата к нулю, определяемое пользователем), CXPI, испытания на соответствие маске, анализ частотной характеристики |
| D6000GENA | Пакет измерительных приложений, включающий в себя запуск по сигналам и декодирование данных последовательных шин (I2C, SPI, I2S, RS232/422/485, UART, USB-PD), испытания на соответствие маске, анализ частотной характеристики, и расширенные возможности запуска по ТВ видеосигналам и анализа результатов измерений |
| D6000NFCA | ПО для автоматизированного тестирования на базе ПК устройств с беспроводным интерфейсом NFC и аппаратного запуска по условиям протоколов NFC |
| D6000PWRA | Пакет измерительных приложений, включающий в себя измерение и анализ параметров мощности, коэффициента подавления пульсации источника питания, отклика контура управления (диаграмма Боде), испытания на соответствие маске, а также запуск по сигналам и декодирование данных последовательных шин USB-PD |
| D6000USBA | Пакет измерительных приложений, включающий в себя запуск по сигналам и декодирование данных шин USB 2.0 low-/full-/hi-speed (для hi-speed требуется полоса пропускания ≥1 ГГц), а также USB-PD, анализ качества сигналов USB 2.0, испытания на соответствие маске, анализ частотной характеристики, построение глазковых диаграмм и анализ джиттера |
| D6000BDLA | Пакет измерительных приложений, включающий в себя D6000AERA, D6000AUTA, D6000GENA, D6000NFCA, D6000PWRA, D6000USBA а также испытания на соответствие маске, построение глазковых диаграмм и анализ джиттера. |
| DSOX6SECA | Блокировка паролем памяти прибора, USB/LAN и обновления прошивки |
| DSOX6WAVEGEN2 | Встроенный генератор сигналов стандартной и произвольной формы, 2 канала |
| N8900A | Программа Infiniium Offline для анализа сигналов |
| BV0004A | Программа BenchVue для захвата данных |
Пробники, поставляемые по дополнительному заказу
| N2894А | Пассивный пробник, 700 МГц, 10:1 (по одному пробнику на каждый канал включено в стандартный комплект поставки) |
| N2756A | 16-канальный логический пробник и комплект принадлежностей (включён в стандартный комплект поставки всех моделей MSO, а также опции модернизации DSOX6MSO) |
| N2870A | Пассивный пробник, 35 МГц, 1:1, 1 МОм |
| 10076C | Высоковольтный пробник, 250 МГц, 100:1, 4 кВ |
| N2795A | Несимметричный активный пробник, 1 ГГц, 1 пФ, 1 МОм, интерфейс AutoProbe |
| N2796A | Несимметричный активный пробник, 2 ГГц, 1 пФ, 1 МОм, интерфейс AutoProbe |
| N2797A | Активный пробник для выполнения измерений при экстремальных температурах, 1,5 ГГц, 1 пФ, 1 МОм, интерфейс AutoProbe |
| N2750A | Дифференциальный активный пробник с режимами работы InfiniiMode, 1,5 ГГц, 700 фФ, 200 кОм, интерфейс AutоProbe |
| N2751A | Дифференциальный активный пробник с режимами работы InfiniiMode, 3,5 ГГц, 700 фФ, 200 кОм, интерфейс AutоProbe |
| N2752A | Дифференциальный активный пробник с режимами работы InfiniiMode, 6,0 ГГц, 700 фФ, 200 кОм, интерфейс AutоProbe |
| N2790A | Дифференциальный активный пробник, 100 МГц ±1,4 кВ, 4 МОм, интерфейс AutоProbe |
| N2791A | Дифференциальный активный пробник, 25 МГц, ±700 В, 4 МОм |
| N2819A | Дифференциальный пробник, 10:1, 800 МГц, AutоProbe |
| N7013A | Комплект, включающий дифференциальный кабель длиной 70 см и принадлежности пробников, для температур от –40 до +85 °C |
| N7014A | Переходы: соединитель Banana - гнездовой наконечник квадратного сечения 0,025 дюйма (0,635 мм) (чёрного цвета - 1 шт. и красного цвета - 1 шт.) для температур от –40 до +85 °C N7013A/N7014A предназначены для использования с пробниками N2790A, N2791A, N2792A и N2818A |
| 1147B | Токовый пробник постоянного и переменного тока, 50 МГц, 15 A, интерфейс AutоProbe |
| N2893A | Токовый пробник постоянного и переменного тока, 100 МГц, 15 A, интерфейс AutоProbe |
| N2820A | Высокочувствительный токовый пробник, 2 канала, от 50 мкА до 5 A, интерфейс AutоProbe |
| 54855-67604 | Прецизионный переход BNC - SMA |
| N7020A | Пробник для шин электропитания постоянного тока, 2 ГГц, 1:1, диапазон смещения ±24 В при входном импедансе 50 кОм |
| N2804A | Высоковольтный дифференциальный пробник, 300 МГц, 100:1, ±300 В, 4 МОм, 4 пФ |
| N7040A | Токовый пробник переменного тока на основе пояса Роговского, 23 МГц, 3 кA |
| N7041A | Токовый пробник переменного тока на основе пояса Роговского, 30 МГц, 600 A |
| N7042A | Токовый пробник переменного тока на основе пояса Роговского, 30 МГц, 300 A |
| N7026A | Высокочувствительные токоизмерительные клещи, 150 МГц, 30 А |
Принадлежности, поставляемые по дополнительному заказу
| N4865A | Внешний адаптер GPIB/LAN |
| N2111A | Комплект для монтажа в стойку |
| N2733B | Мягкая сумка для переноски |
Возможности модернизации приборов c помощью лицензий
Опции расширения полосы пропускания и модернизации до осциллографа смешанных сигналов (MSO) (фиксированная бессрочная лицензия)
| DSOX6B10T252BW | С 1,0 до 2,5 ГГц, 2 канала |
| DSOX6B10T402BW | С 1,0 до 4,0 ГГц, 2 канала |
| DSOX6B10T602BW | С 1,0 до 6,0 ГГц, 2 канала |
| DSOX6B25T402BW | С 2,5 до 4,0 ГГц, 2 канала |
| DSOX6B25T602BW | С 2,5 до 6,0 ГГц, 2 канала |
| DSOX6B40T602BW | С 4,0 до 6,0 ГГц, 2 канала |
| DSOX6B10T254BW | С 1,0 до 2,5 ГГц, 4 канала |
| DSOX6B10T404BW | С 1,0 до 4,0 ГГц, 4 канала |
| DSOX6B10T604BW | С 1,0 до 6,0 ГГц, 4 канала |
| DSOX6B25T404BW | С 2,5 до 4,0 ГГц, 4 канала |
| DSOX6B25T604BW | С 2,5 до 6,0 ГГц, 4 канала |
| DSOX6B40T604BW | С 4,0 до 6,0 ГГц, 4 канала |
| Наименование | Категория | Язык | Размер файла | Скачать |
| 6 советов по эффективной работе с осциллографом (5992-2095.pdf) | Электронная книга | RU | 884,1 КБ |
|
| Осциллографы серии InfiniiVision 6000 X (Осциллографы серии InfiniiVision 6000 X.pdf) | Электронная книга | RU | 3,7 МБ |
|
| InfiniiVision 6000 X-Series Oscilloscopes (InfiniiVision 6000 X-Series Oscilloscopes.pdf) | Data Sheet | EN | 3,8 МБ |
|
