Артикул:
DSOX1204A

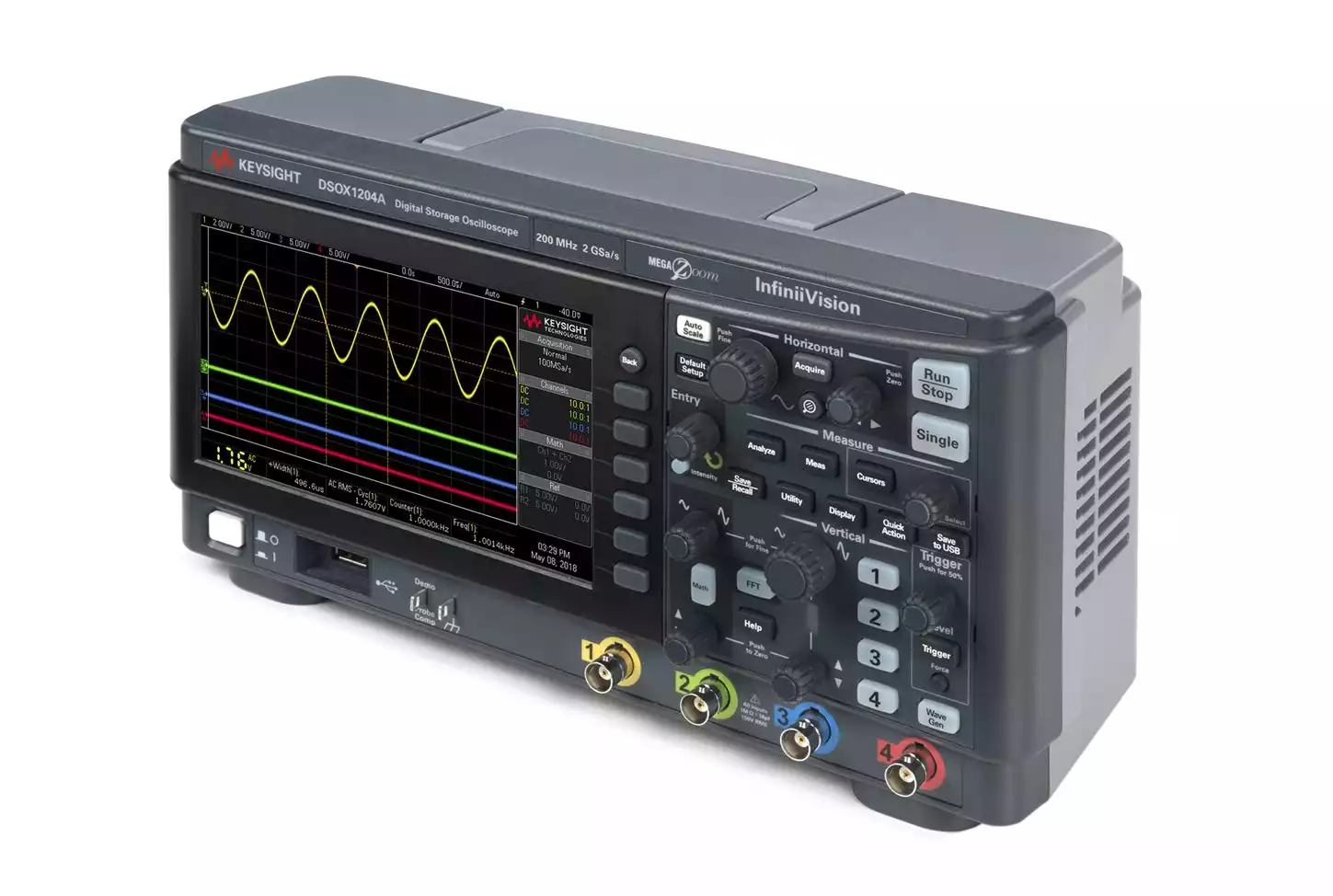

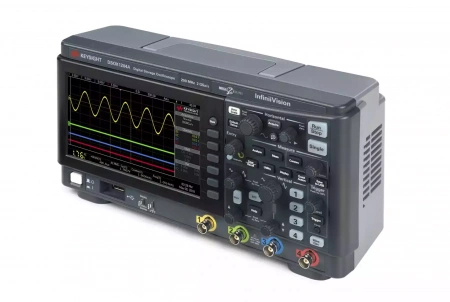

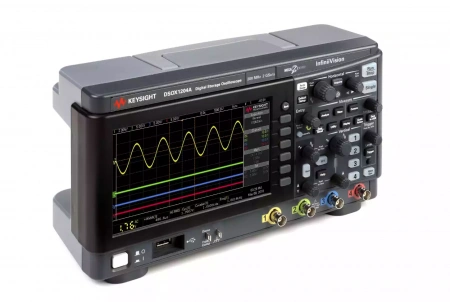

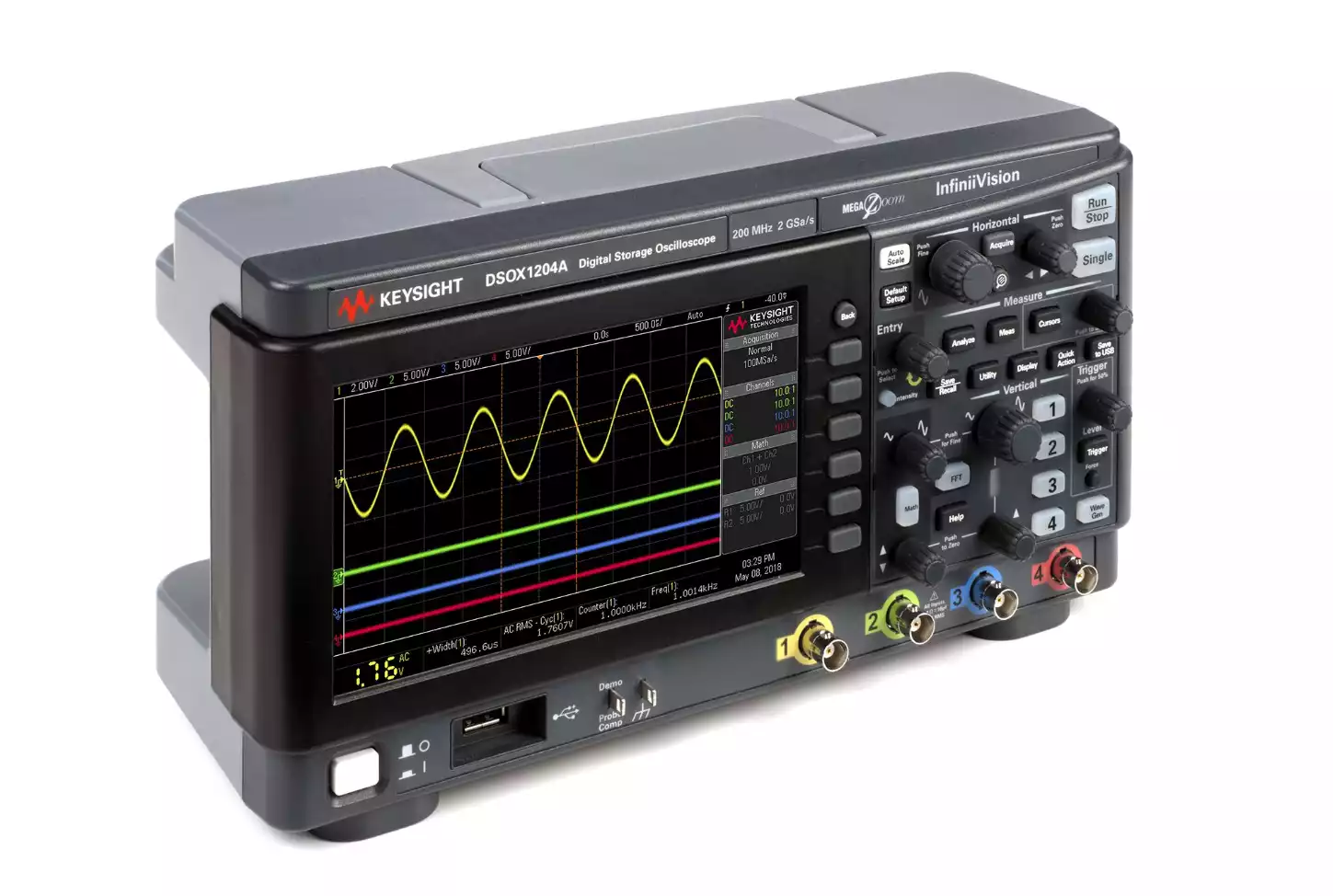

Осциллограф Keysight DSOX1204A – это современный цифровой прибор, предназначенный для измерения, анализа и визуализации электрических сигналов. Он сочетает в себе высокую производительность, надежность и простоту использования, что делает его идеальным выбором как для профессиональных инженеров, так и для студентов.
По запросу
Варианты цен
По запросу
Нет в наличии
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Осциллограф Keysight DSOX1204A – это современный цифровой прибор, предназначенный для измерения, анализа и визуализации электрических сигналов. Он сочетает в себе высокую производительность, надежность и простоту использования, что делает его идеальным выбором как для профессиональных инженеров, так и для студентов.
Ключевые особенности:
- Интуитивный интерфейс: Сенсорный экран позволяет быстро и легко управлять настройками прибора.
- Компактность: Легкий и компактный корпус идеально подходит для настольной лаборатории.
- Гибкость: Осциллограф поддерживает широкий спектр измерений, включая анализ сигналов в цифровых, аналоговых и смешанных цепях.
- Расширяемость: Возможность обновления полосы пропускания и добавления новых функций через лицензии.
- Надежность: Разработан ведущим производителем измерительного оборудования Keysight с использованием передовых технологий.
Применение:
- Анализ и отладка аналоговых и цифровых цепей.
- Изучение сигналов в образовательных целях.
- Инженерные и научные исследования.
- Обслуживание и ремонт электроники.
Keysight DSOX1204A – это оптимальное решение для тех, кто ищет баланс между функциональностью, качеством и стоимостью в сегменте современных осциллографов.
|
Число аналоговых каналов
|
4 |
|
Максимальная частота дискретизации
|
2 Гвыб/с |
|
Глубина памяти
|
2 Мвыб |
|
Сегментированная память
|
Стандартно |
|
Разрядность АЦП, бит
|
8 |
|
Размер экрана, дюйм
|
7 |
|
Тип
|
Настольный |
|
Встроенные приборы
|
Анализатор протоколов, Вольтметр, Частотомер |
|
Интерфейсы ввода-вывода
|
LAN, USB хост-порт |
|
Коэффициенты развертки
|
от 5 нс/дел до 50 с/дел |
|
Погрешность временной шкалы, ppm
|
50 |
|
Коэффициенты отклонения
|
от 500 мВ/дел до 10 В/дел |
|
Входной импеданс
|
1 МОм |
|
Входная емкость
|
16 пФ |
|
Максимальное входное напряжение, В
|
150 |
|
Операционная система
|
Встроенная |
|
Испытание на соответствие маски
|
Стандартно |
|
Скорость обновления сигналов
|
200 000 осциллограмм/с |
|
Встроенные обучающие сигналы
|
Стандартно |
|
Математические функции
|
Сложение, Вычитание, Умножение, Деление, БПФ (амплитуда и фаза), Фильтр нижних частот |
|
Габаритные размеры (Ш х В х Г) мм
|
314x165x130 |
|
Масса, кг
|
3,23 |
Самая высокая скорость обновления сигналов
СБИС MegaZoom IV, семейство осциллографов InfiniiVision 1000A/G серии Х обеспечивает скорость обновления до 200 000 осциллограмм/с, что позволяет рассматривать детали сигнала и редкие аномалии.
Архитектура осциллографов с глубокой памятью MegaZoom IV, разработанная компанией Keysight
Архитектура осциллографов с глубокой памятью MegaZoom IV на базе специализированных СБИС, объединяет функциональные возможности осциллографа и встроенного генератора сигналов стандартной формы WaveGen в компактном конструктиве по приемлемой цене и обеспечивает самую высокую в отрасли скорость обновления сигналов в сочетании с глубокой памятью сбора данных с быстрой реакцией.
Лучшие в своём классе осциллографы, включающие функциональные возможности 6 приборов в одном
Помимо функций осциллографа, эти приборы выполняют также функции генератора сигналов стандартной формы до 20 МГц (модели EDUX1052G, DSOX1202G и DSOX1204G), анализатора протоколов (опции), цифрового вольтметра, частотомера, анализатора частотных характеристик.
Анализ сигналов
Осциллографы InfiniiVision 1000А/G серии X способны выполнять 32 вида встроенных автоматических измерений, и любые четыре измерения, выбранные пользователем, могут отображаться на экране в реальном времени с непрерывным обновлением информации на экране.
Курсоры позволяют проводить подробные измерения на сигнале. При измерении напряжения, времени или частоты, установка курсоров X и Y поддерживает проведение измерения, определённого пользователем.
Курсоры позволяют проводить подробные измерения на сигнале. При измерении напряжения, времени или частоты, установка курсоров X и Y поддерживает проведение измерения, определённого пользователем.
Цифровой вольтметр и частотомер
Осциллографы InfiniiVision 1000А/G серии X включают встроенный 3-разрядный вольтметр и 5-разрядный частотомер. Сигналы на вольтметр подаются через те же пробники, что и на осциллографические каналы, но его измерения не связаны системой запуска осциллографа. Результаты измерения вольтметра отображаются всегда.
Математические функции
Математические функции могут выполняться над сигналами аналоговых каналов. Результирующий сигнал отображается светло-фиолетовым цветом. Выполняйте арифметические операции (сложение, вычитание или умножение) над сигналами входных аналоговых каналов или используйте функцию преобразования над результатом арифметической операции. Бесценными инструментами для анализа сигналов являются применение БПФ (амплитуда или фаза) или фильтра нижних частот.
Аппаратное декодирование протоколов последовательных шин
- I²C, UART/RS232 для моделей EDU - стандартная комплектация
- I²C, SPI, UART/RS232, CAN, LIN для моделей DSOX1202A, DSOX1202G и DSOX1204A, DSOX1204G - стандартная комплектация
Аналоговые шины
Осциллографы InfiniiVision 1000А/G серии X позволяют объединять несколько сигналов для создания логической “шины”. Информация от аналоговых каналов и входа внешнего запуска объединяется и может отображаться как код ASCII, шестнадцатеричное или двоичное значение.
Испытание на соответствие маске
Испытания на соответствие маске в осциллографах InfiniiVision 1000А/G серии X реализуются на основе аппаратных средств, что обеспечивает проведение до 200 000 тестов в секунду. Кроме моделей EDUX1052A/G.
Сегментированная память
Сбор данных в режиме сегментированной памяти позволяет захватить до 500 сегментов с минимальным временем восстановления готовности к следующему запуску менее 19 мкс. Кроме моделей EDUX1052A/G.
Генератор сигналов стандартной формы
Генерирует сигналы: синусоидальный, прямоугольный, пилообразный, импульсный, напряжение постоянного тока и шумовой с диапазоном частот до 20 МГц и обеспечивает создание модулированных сигналов (АМ, ЧМ, ЧМн). Только для EDUX1052G, DSOX1202G, DSOX1204G.
Анализ частотных характеристик (ЛАФЧХ)
Этот анализ представляет в своей основе измерение логарифмической амплитудно-фазовой частотной характеристики (ЛАФЧХ) (график Боде), очень важной для определения характеристик нестабильности цепей обратной связи и импульсных источников питания. Обычно для этих измерений используются векторные анализаторы цепей (ВАЦ) и недорогие анализаторы частотных характеристик. Встроенный генератор WaveGen добавляет осциллографу простоту использования анализа ЛАФЧХ. Только для EDUX1052G, DSOX1202G, DSOX1204G.
Лёгкость изучения для студентов и начинающих пользователей
Быстрый и удобный процесс тестирования обеспечивается простым интуитивно-понятным интерфейсом пользователя и доступом к встроенной справочной системе и функциям обучения.
Версии EDU осциллографов InfiniiVision 1000А/G серии X специально разработаны, чтобы оптимизировать средства, затрачиваемые на обучение инженеров и технических специалистов, предоставляя при этом инструменты измерений, используемые самыми передовыми моделями осциллографов. Стандартный комплект поставки всех осциллографов InfiniiVision 1000А/G серии X содержит набор учебных материалов преподавателя (Educator’s Resource Kit), включающий учебные лабораторные работы. Обучающий набор преподавателя для осциллографа (Educator’s Oscilloscope Training Kit) содержит множество встроенных обучающих сигналов, чтобы студенты электротехнических и физических факультетов могли легко понять, как использовать осциллограф и выполнять с его помощью основные измерения. Кроме того, в этот набор включены обширное руководство по проведению лабораторных работ с использованием осциллографа и учебное пособие, написанное специально для студентов университетов.
Все осциллографы InfiniiVision серии X компании Keysight включают обучающие сигналы как стандартную функцию для всех моделей. При использовании набора учебных материалов преподаватель получает всю необходимую информацию для быстрого обучения, а пользователи - возможность изучить, как эффективно использовать осциллограф при измерениях параметров сложных сигналов. Выполните поиск по словосочетанию “Oscilloscope Training” на сайте www.keysight.com, чтобы получить доступ ко всем лабораторным работам, обучающим презентациям и постерам для максимального повышения эффективности обучения.
Версии EDU осциллографов InfiniiVision 1000А/G серии X специально разработаны, чтобы оптимизировать средства, затрачиваемые на обучение инженеров и технических специалистов, предоставляя при этом инструменты измерений, используемые самыми передовыми моделями осциллографов. Стандартный комплект поставки всех осциллографов InfiniiVision 1000А/G серии X содержит набор учебных материалов преподавателя (Educator’s Resource Kit), включающий учебные лабораторные работы. Обучающий набор преподавателя для осциллографа (Educator’s Oscilloscope Training Kit) содержит множество встроенных обучающих сигналов, чтобы студенты электротехнических и физических факультетов могли легко понять, как использовать осциллограф и выполнять с его помощью основные измерения. Кроме того, в этот набор включены обширное руководство по проведению лабораторных работ с использованием осциллографа и учебное пособие, написанное специально для студентов университетов.
Все осциллографы InfiniiVision серии X компании Keysight включают обучающие сигналы как стандартную функцию для всех моделей. При использовании набора учебных материалов преподаватель получает всю необходимую информацию для быстрого обучения, а пользователи - возможность изучить, как эффективно использовать осциллограф при измерениях параметров сложных сигналов. Выполните поиск по словосочетанию “Oscilloscope Training” на сайте www.keysight.com, чтобы получить доступ ко всем лабораторным работам, обучающим презентациям и постерам для максимального повышения эффективности обучения.
Пробники и принадлежности
Компания Keysight предлагает полный набор инновационных пробников и принадлежностей для осциллографов InfiniiVision 1000А/G серии X.
Для получения самой свежей и полной информации о пробниках и принадлежностях, пожалуйста, обратитесь к менеджеру.
Для получения самой свежей и полной информации о пробниках и принадлежностях, пожалуйста, обратитесь к менеджеру.
Использование внешнего USB-накопителя
Файлы установок параметров осциллографа, опорных сигналов и масок можно сохранять во внутренней памяти осциллографа или во внешнем USB-накопителе и вызвать позднее, когда будет необходимо.
Экранные изображения можно сохранять в в форматах BMP или PNG, а собранные данные сигналов - в форматах CSV, ASCII XY или двоичном.
Экранные изображения можно сохранять в в форматах BMP или PNG, а собранные данные сигналов - в форматах CSV, ASCII XY или двоичном.
Совместимость средств подключения
Встроенные хост-порт USB и порт устройства USB, а также порт LAN упрощают подключение к ПК. Программное обеспечение BV0004B BenchVue позволяет представить в визуально воспринимаемой форме осциллограф InfiniiVision 1000А/G серии X и результаты множества измерений одновременно. Сэкономьте время, используя возможность экспорта данных измерений в Excel, Word и MATLAB с помощью трёх щелчков мышью. Контролируйте и управляйте осциллографом InfiniiVision 1000А/G серии X с помощью мобильного устройства откуда угодно.
|
Модели осциллографов |
EDUX1052A/EDUX1052G |
DSOX1202A/DSOX1202G |
DSOX1204A/DSOX1204G |
|---|---|---|---|
|
Число аналоговых каналов |
2 |
2 |
4 |
|
Вход внешнего запуска |
1 (на передней панели), может использоваться как третий цифровой канал) |
1 (на передней панели), может использоваться как третий цифровой канал) |
1 (на задней панели) |
|
Полоса пропускания |
50 МГц |
опция DSOX1202-070: 70 МГц опция DSOX1202-100: 100 МГц опция DSOX1202-200: 200 МГц |
опция DSOX1200-070: 70 МГц опция DSOX1200-100: 100 МГц опция DSOX1200-200: 200 МГц |
|
Макс. частота дискретизации |
1 Гвыб/с (все каналы) |
2 Гвыб/с (один или два канала) 1 Гвыб/с (если включено отображение канала внешнего запуска) |
2 Гвыб/с (один или половина каналов) 1 Гвыб/с (три или четыре канала) |
|
Макс. глубина памяти |
200 квыб (все каналы) |
2 Мвыб (один или два канала) 1 Мвыб (если включено отображение канала внешнего запуска) |
2 Мвыб (один или половина каналов) 1 Мвыб (три или четыре канала) |
|
Сегментированная память |
Неприменимо |
В стандартной комплектации |
В стандартной комплектации |
|
Испытание на соответствие маске |
Неприменимо |
В стандартной комплектации |
В стандартной комплектации |
|
Анализ протоколов последовательных шин |
I²C, UART/RS-232 в стандартной комплектации |
I²C, SPI, UART/RS-232, CAN, LIN в стандартной комплектации |
I²C, SPI, UART/RS-232, CAN, LIN в стандартной комплектации |
|
Генератор сигналов |
Неприменимо/генератор сигналов стандартной формы 20 МГц (включает тестирование с помощью графика Боде) |
||
|
Скорость обновления сигналов |
200 000 осциллограмм/с |
||
|
Встроенные обучающие сигналы |
В стандартной комплектации |
||
|
Встроенный цифровой вольтметр |
В стандартной комплектации |
||
|
Частотомер |
В стандартной комплектации |
||
|
Математические функции |
Сложение, вычитание, умножение, деление, БПФ (амплитуда и фаза), фильтр нижних частот |
||
|
Автоматические измерения |
14 измерений амплитудных параметров, 14 измерений временных параметров и 4 измерения количества импульсов |
||
|
Дисплей |
Цветной ЖК-дисплей WVGA с диагональю 7 дюймов (21,6 см) |
||
|
Интерфейсы ввода-вывода |
USB 2.0 (хост-порт и порт устройства), LAN |
||
Информация для заказа
Модели
| EDUX1052A | 50 МГц, 2 канала |
| EDUX1052G | 50 МГц, 2 канала, с генератором сигналов стандартной формы |
| DSOX1202A | 70/100/200 МГц, 2 канала |
| DSOX1202G | 70/100/200 МГц, 2 канала, с генератором сигналов стандартной формы |
| DSOX1204A | 70/100/200 МГц, 4 канала |
| DSOX1204G | 70/100/200 МГц, 4 канала, с генератором сигналов стандартной формы |
Опции полосы пропускания для DSOX1202A/G (2-канальные модели)
| DSOX1202-070 | Полоса пропускания 70 МГц |
| DSOX1202-100 | Полоса пропускания 100 МГц |
| DSOX1202-200 | Полоса пропускания 200 МГц |
Опции полосы пропускания для DSOX1204A/G (4-канальные модели)
| DSOX1200-070 | Полоса пропускания 70 МГц |
| DSOX1200-100 | Полоса пропускания 100 МГц |
| DSOX1200-200 | Полоса пропускания 200 МГц |
Принадлежности, включенные в стандартный комплект поставки
- Пассивные пробники:
- N2142A (2 шт.) для EDUX1052A/G;
- N2140A (2 шт.) для DSOX1202A/G;
- N2140A (4 шт.) для DSOX1204A/G
- Функция стирания внутренней памяти без возможности восстановления (Secure Erase)
- Графический интерфейс пользователя, встроенная справочная система, накладка на переднюю панель и руководство по эксплуатации, доступные на 13 языках, включая русский
- Сетевой шнур
- Стандартная 3-летняя гарантия (90 дней для принадлежностей без серийных номеров, таких как пассивные пробники)
- Сертификат калибровки
Принадлежности, поставляемые по дополнительному заказу
| DSOXBODE | Комплект для изучения методов использования анализа частотных характеристик (ЛАФЧХ) (график Боде) |
| N2137A | Руководство по эксплуатации для осциллографов InfiniiVision 1000 серии X (твёрдая копия) |
| N2738A | Мягкая сумка для переноски осциллографов серии 1000X |
| N2138A | Комплект для монтажа в стойку осциллографов серии 1000X |
Программные приложения
| D9010UDAA | Программное обеспечение для создания приложений, определяемых пользователем (UDA) |
| BV0004B | Программа BenchVue для управления осциллографом и автоматизации измерений |
| D9010BSEO | Программа Infiniium Offline для анализа сохранённых сигналов осциллографа в автономном режиме |
Пробники, поставляемые по дополнительному заказу
| N2142A | Пассивный пробник, 1:1/10:1, 75 МГц (два пробника включены в стандартный комплект поставки EDUX1052A/G) |
| N2140A | Пассивный пробник, 1:1/10:1, 200 МГц (два пробника включены в стандартный комплект поставки DSOX1202A/G, четыре пробника включены в стандартный комплект поставки DSOX1204A/G) |
| N2842A | Пассивный пробник, 10:1, 300 МГц |
| N2889A | Пассивный пробник, 1:1/10:1, 350 МГц |
| 10070D | Пассивный пробник, 1:1, 20 МГц |
| N2870A | Пассивный пробник, 1:1, 35 МГц |
| N7007A | Пассивный пробник для выполнения измерений в условиях экстремальных температур, 10:1, 400 МГц |
| 10076C | Высоковольтный пробник, 100:1, 500 МГц, 3,7 кВ |
| N2791A | Высоковольтный дифференциальный пробник, 25 МГц, 10:1/100:1, ± 700 В |
| N2891A | Высоковольтный дифференциальный пробник, 70 МГц, 100:1/1000:1, ± 7 кВ |
| 1146B | Токовый пробник постоянного и переменного тока, 100 кГц,100 кГц |
| N2780B/1B/2B/3B | Токовый пробник переменного и постоянного тока (2 MГц, 500 А)/(10 MГц, 150 А)/(50 MГц, 30 А)/(100 MГц, 30 А) (требуется источник питания N2779A) |
| N7040A/1A/2A | Токовый пробник переменного тока на основе пояса Роговского (23 МГц, 3 кA)/(30 МГц, 600A)/(30 МГц, 300A) |
Опции расширения полосы пропускания после покупки c помощью лицензий
DSOX1202A/G (2-канальные модели)
| D1202BW1A | Расширение полоса пропускания с 70 до 100 МГц |
| D1202BW2A | Расширение полоса пропускания с 70 до 200 МГц |
| D1202BW3A | Расширение полоса пропускания со 100 до 200 МГц |
DSOX1204A/G (4-канальные модели)
| D1200BW1A | Расширение полоса пропускания с 70 до 100 МГц |
| D1200BW2A | Расширение полоса пропускания с 70 до 200 МГц |
| D1200BW3A | Расширение полоса пропускания со 100 до 200 МГц |
