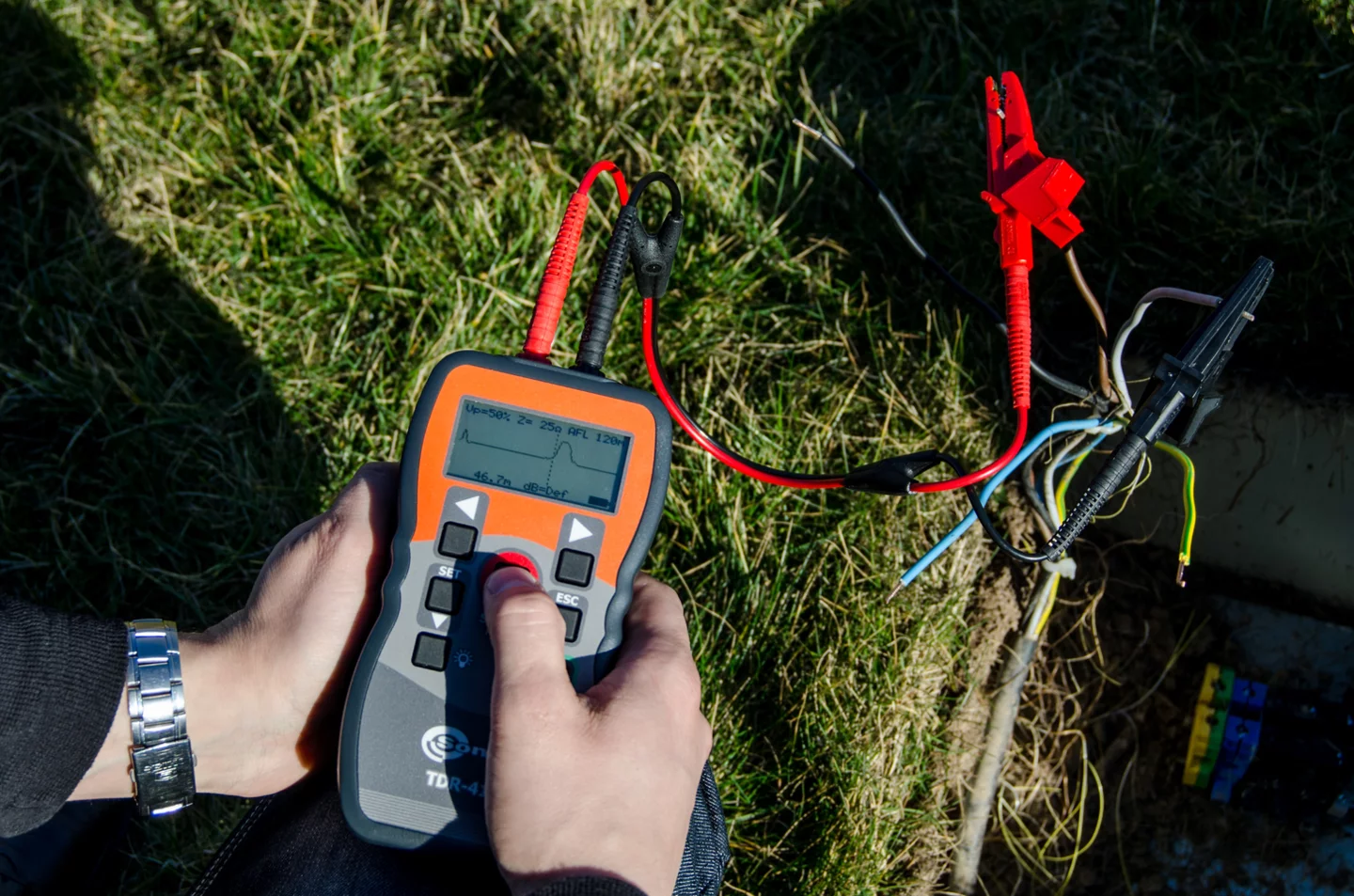

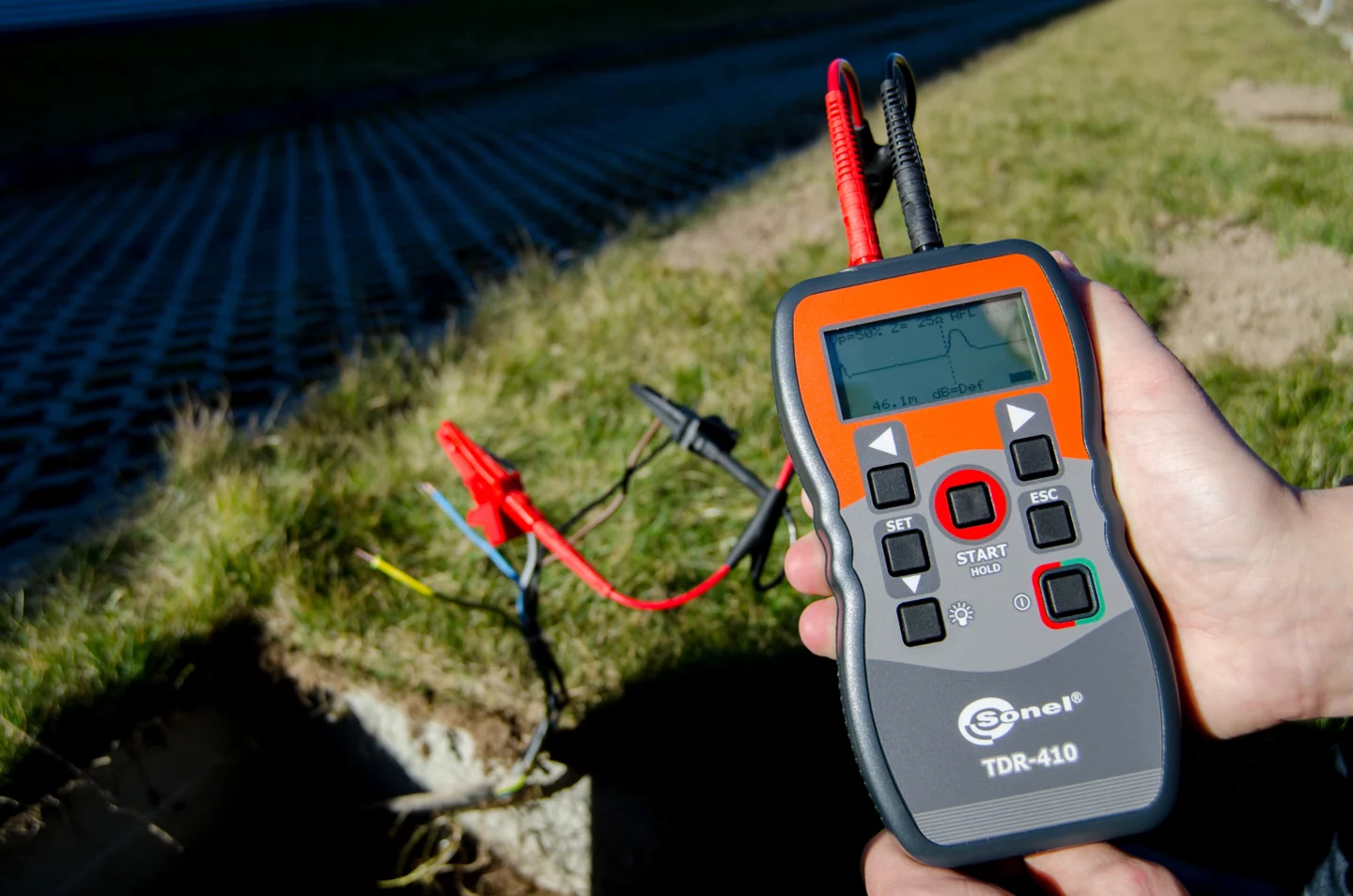

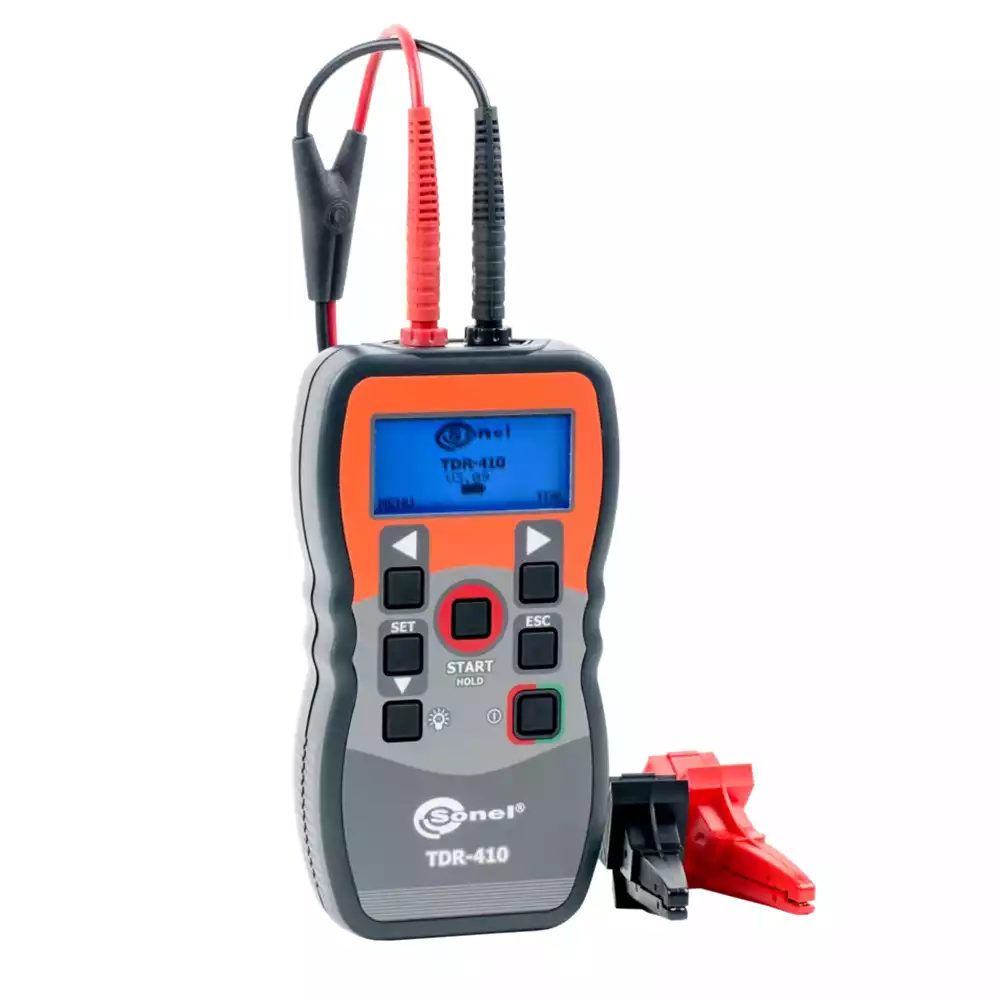

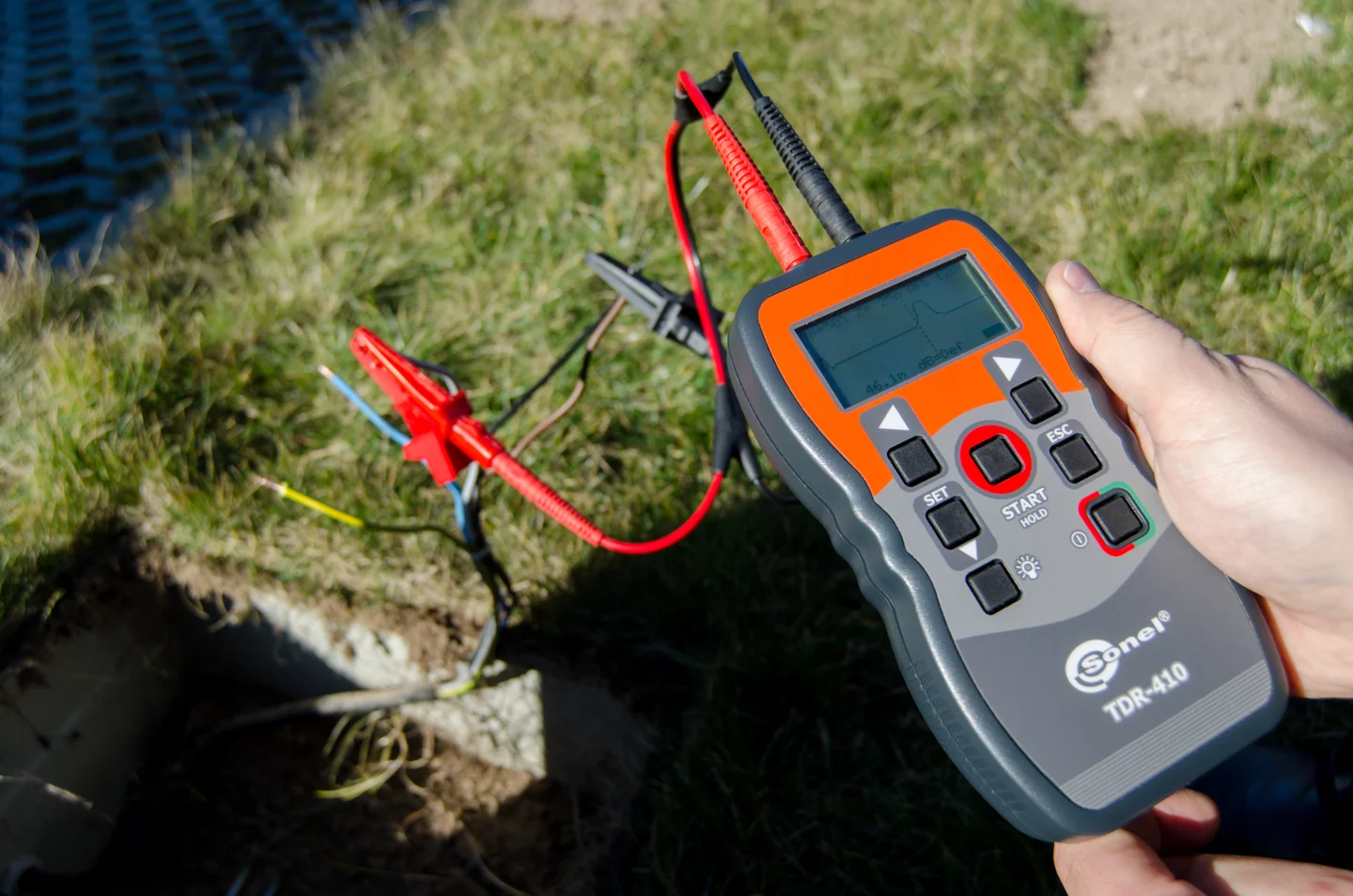

Рефлектометр TDR-410 является удобным цифровым, импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и телефонных кабелях. Рефлектометр TDR-410 позволяет измерить длину кабеля и определить расстояние до повреждения в диапазоне от 0 до 4000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях. Самый короткий измерительный диапазон достигает 7 метров при длине мёртвой зоны 0,5 метра и даёт возможность локализации повреждений в непосредственной близости от места подключения устройства.

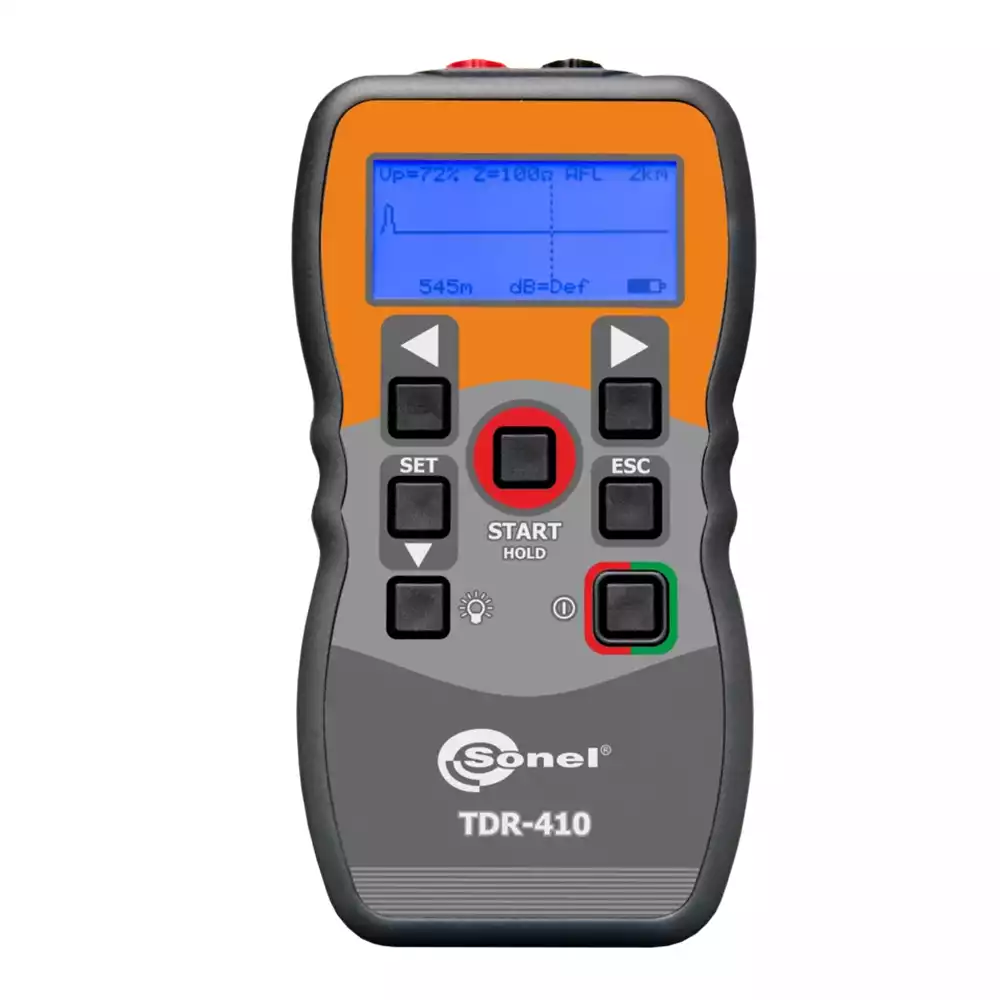

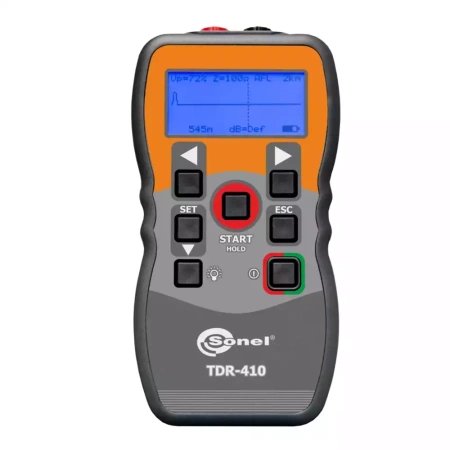

Рефлектометр TDR-410 показывает прохождение импульса по кабелю в виде рефлектограммы, т.е. графика, аналогичного процессу на экране осциллографа. Рефлектограммы отображаются на жидкокристаллическом дисплее с разрешением 128x64 пикселя. Расстояние до повреждений считывается на дисплее. Рефлектометр TDR-410 имеет функцию согласования выходного импеданса с волновым сопротивлением тестируемого кабеля, благодаря чему сглаживается эффект первоначальных отражений отображаемого сигнала (уменьшение мёртвой зоны), что позволяет обнаруживать места повреждения на небольшом расстоянии от места подключения прибора.
|
Питание
|
6 В (4 щелочные батарейки AA) |
|
Дисплей
|
128 × 64 |
|
Класс защиты
|
IP54 |
|
Масса, кг
|
0,35 |
|
Габаритные размеры, мм
|
165 × 90 × 37 |
- Определение места повреждения в силовых и телекоммуникационных кабелях
- Определение места повреждения в коаксиальных кабелях
- Определение места повреждения в кабельной инфраструктуре
- Обнаружение обрывов, коротких замыканий, повреждений, вызванных влагой, и других изменений импеданса кабеля
- Графическое отображение повреждений кабеля с указанием расстояния до места повреждения на дисплее
| Технические характеристики | |
|---|---|
| Диапазон измерения в метрах | 7, 15, 30, 60, 120, 250, 500, 1 км, 2 км, 3 км, 4 км |
| Выбор диапазона измерения | Ручной или автоматический |
| Минимальная длина кабеля | 4 м |
| Точность измерения | 1 % выбранного диапазона * |
| Разрешение измерения | Около 1 % выбранного диапазона |
| Чувствительность измерения | Минимум 3 пикселя при отражении от повреждения на расстоянии до 4 км (для медного кабеля с диаметром жил 0,6 мм) |
| Регулировка коэффициента распространения | От 1 % до 99 % |
| Волновое сопротивление кабеля | Выбор из значений 25, 50, 75 и 100 Ом |
| Разрешение ЖК-дисплея | 128 × 64 пикселя |
| Защита по напряжению | 250 В переменного тока (AC) |
| Генератор тонального сигнала | Двухтоновый переменной частоты 810 Гц – 1110 Гц |
| Амплитуда зондирующего импульса | +5 В в разомкнутой цепи, +1,5 В при нагрузке 50 Ом |
| Длительность зондирующего импульса | 3 нс до 3 мкс в зависимости от диапазона |
| Частота отправки импульса | 2 сканирования в секунду или один импульс (для каждой шкалы диапазона) |
| Питание | 6 В (4 щелочные батарейки AA) |
| Температура хранения | -20 °C … +70 °C |
| Рабочая температура | -10 °C … +50 °C |
| Размеры, мм | 165 × 90 × 37 |
| Масса, г | 350 |
| Степень защиты корпуса | IP54 |
* Точность измерения порядка ±1 % при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.
Стандартная комплектация:
| Описание | Количество | Артикул |
|---|---|---|
| Двухпроводный соединительный кабель 0,6 м | 1 | WAPRZ0X6DZBB |
| Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
| Зажим «Крокодил» изолированный черный K01 | 1 | WAKROBL20K01 |
| Футляр M-13 | 1 | WAFUTM13 |
Дополнительная комплектация:
| Описание | Артикул |
|---|---|
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Все аксессуары | - |
| Наименование | Категория | Язык | Размер файла | Скачать |
| TDR-410 – Рефлектометр для металлических кабелей (TDR-410 v.1.13.pdf) | Руководство пользователя | RU | 573 КБ |
|
