SONEL LKZ-2500 – это профессиональный комплект трассоискателя, предназначенный для точного поиска, идентификации и трассировки подземных кабелей и инженерных коммуникаций. Система обеспечивает надёжное определение маршрута объектов и визуализацию данных через мобильное приложение, что делает её незаменимой при проведении земляных работ в различных отраслях.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Подземные детективы

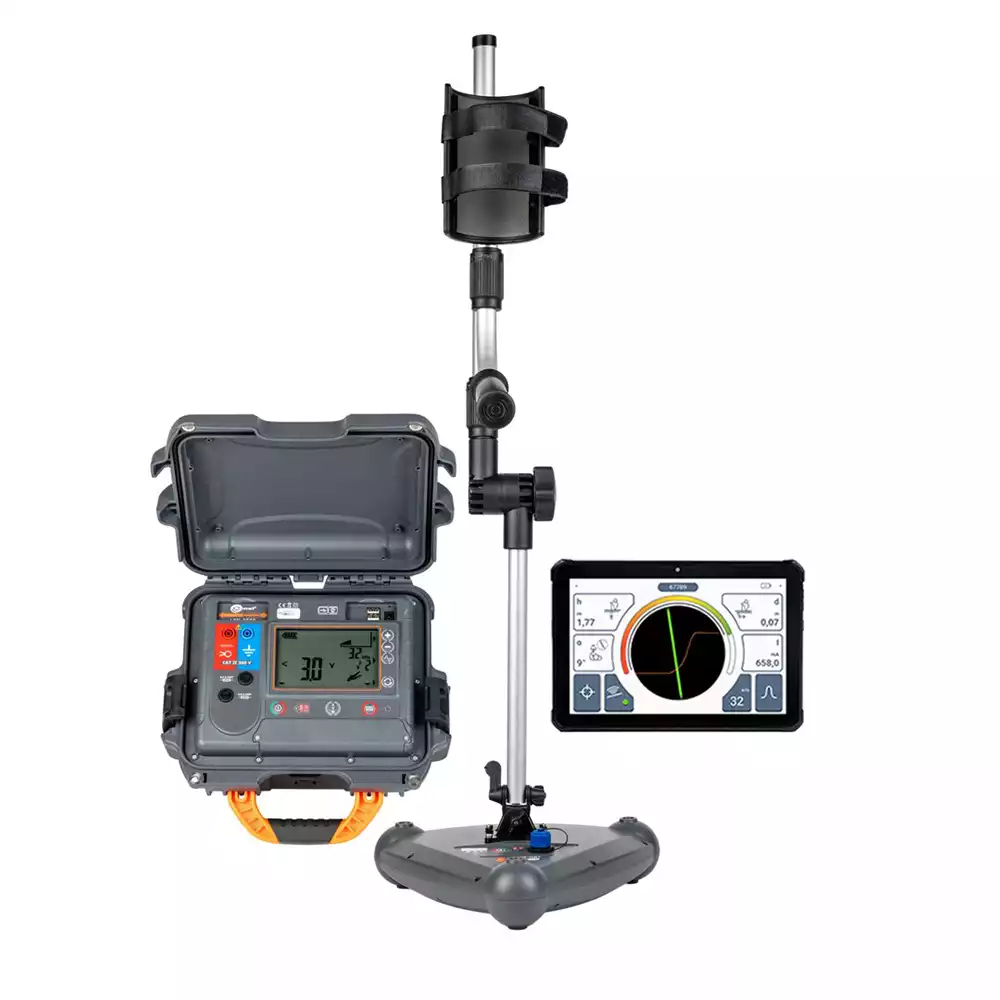

Набор локаторов LKZ состоит из передатчика LKN и детектора LKD. Он позволяет определять местоположение, идентифицировать и отслеживать трассу объектов, проложенных под землёй. С его помощью можно трассировать:
- силовые кабели и провода, контрольные кабели, телекоммуникационные линии;
- подземные элементы систем молниезащиты, катодной защиты;
- системы водоснабжения и канализации;
- системы транспортировки топлива (нефтепроводы, газопроводы);
- системы отопления и предизолированные трубы.
Наборы серии LKZ являются незаменимой поддержкой при проведении земляных работ в различных отраслях: энергетике, строительстве, инсталляциях, железнодорожной отрасли, телекоммуникациях, водоснабжении и канализации, теплоснабжении, геодезии и других.
Принцип работы

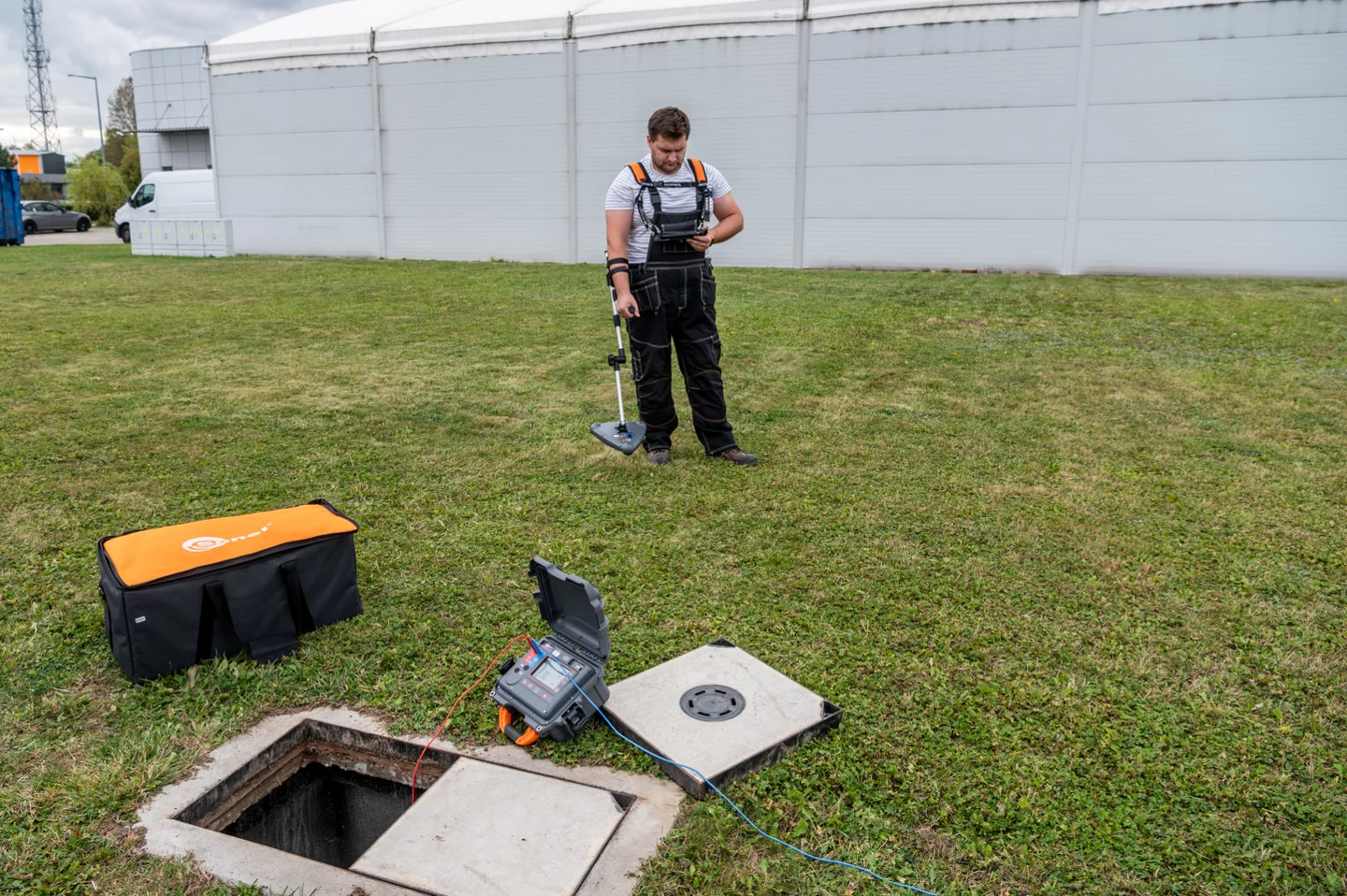

Передатчик LKN-2500 вводит локализирующий сигнал в подземный объект. Детектор LKD-2500, расположенный вдоль объекта, отслеживает этот сигнал. Информация о положении трассируемого объекта отображается в приложении Sonel LKZ Mobile, подключённом к детектору. Определение трассы объекта осуществляется на основе показаний компаса и уровня принимаемого сигнала.
Система позволяет трассировать кабели и сохранять маршруты в мобильном приложении. Такие файлы можно экспортировать и передавать другим пользователям – в том числе тем, у кого нет устройств LKN-2500 / LKD-2500.
Режимы работы
Система может работать в двух режимах:
- Пассивный режим – без использования передатчика LKN-2500;
- Активный режим – с использованием передатчика LKN-2500.
Активный режим позволяет ввести сигнал тремя методами:
- Гальванический – сигнал вводится напрямую с помощью «крокодилов» и измерительных проводов;
- Клещи – сигнал подаётся через индуктивные клещи;
- Индуктивный – сигнал вводится с использованием встроенной антенны прибора.
Передатчик
- Работа в режиме прямого гальванического или индуктивного подключения – встроенная передающая антенна;
- Совместимость с передающими клещами;
- Прочный корпус.
Детектор
- Активный режим: работа с передатчиком LKN-2500 на частотах 8 кГц, 32 кГц (Signal mode);
- Пассивный режим:
- 50 Гц, 60 Гц (Power mode);
- 2...65 кГц (Radio mode).
Sonel LKZ Mobile
Приложение работает с детектором Sonel LKD-2500. Оно позволяет трассировать объекты, записывать маршруты в память мобильного устройства вместе с GPS-координатами и дополнительными параметрами.
Дополнительные функции приложения:
- просмотр позиции в реальном времени;
- измерение расстояния до конкретной точки маршрута;
- экспорт маршрутов на другие мобильные устройства;
- чтение маршрутов из памяти мобильного устройства;
- просмотр всех сохранённых параметров;
- объединение маршрутов;
- добавление заметок к маршрутам и точкам измерения.
|
Интерфейсы ввода/вывода
|
Bluetooth |
|
Класс защиты
|
Генератор IP67 / Приёмник IP65 |
|
Масса, кг
|
Генератор 3,4 / Приёмник 1,2 |
|
Габаритные размеры, мм
|
Генератор: 318 х 257 х 152 / Приёмник 290 х 275 х 100 |
- 2 режима работы поиска коммуникаций (активный и пассивный);
- 3 метода обнаружения (гальванический, с помощью клещей, индуктивный);
- обнаружение коммуникаций подземной инфраструктуры находящейся под напряжением (пассивный режим: Power – на частоте 50/60 Гц; Radio – в диапазоне частот 2,5…52 кГц);
- обнаружение коммуникаций подземной инфраструктуры обесточенных объектов с помощью генератора на частотах 8 и 32 кГц (активный режим: Signal);
- функция 4-ступенчатой фильтрации уровня помех;
- графическое отображение направления трассируемого объекта;
- определение глубины залегания объектов до 6 м;
- регистрация маршрута трассируемого объекта;
- совместное использование файлов маршрутов с другими пользователями приложения Sonel LKZ Mobile.

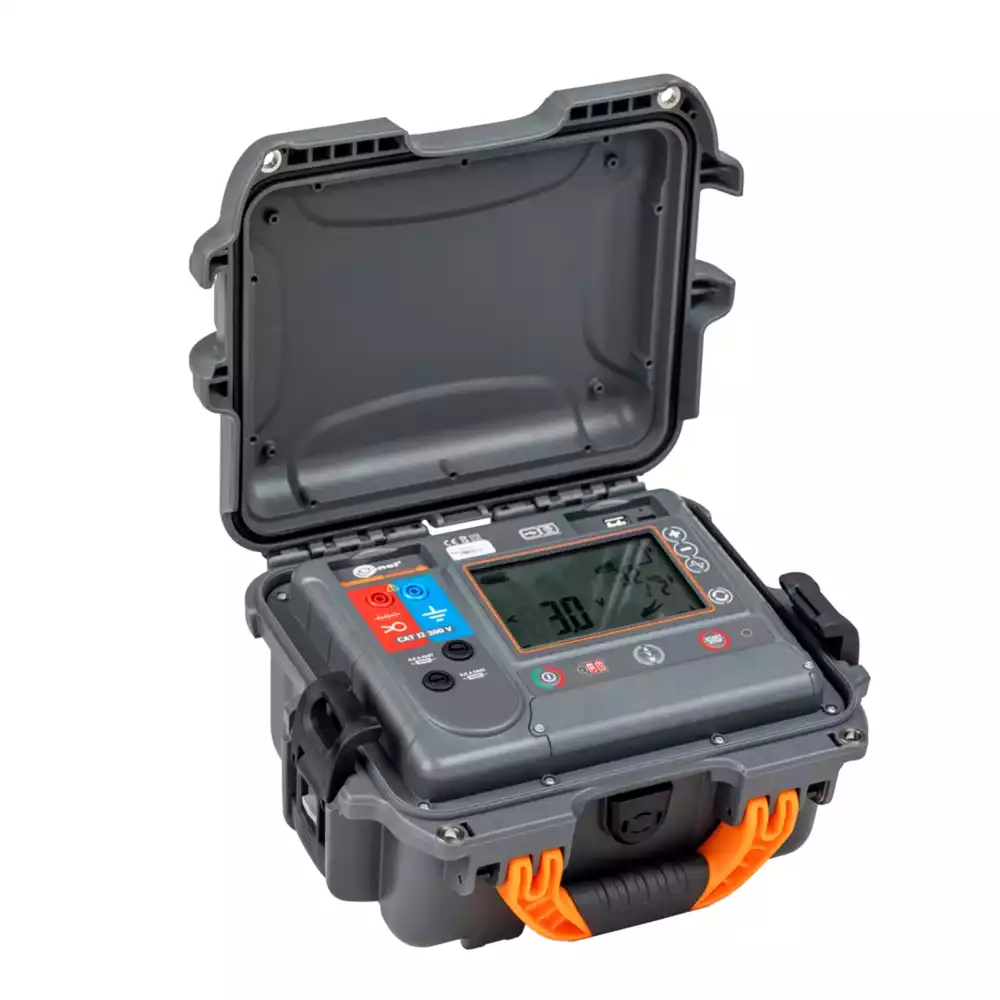

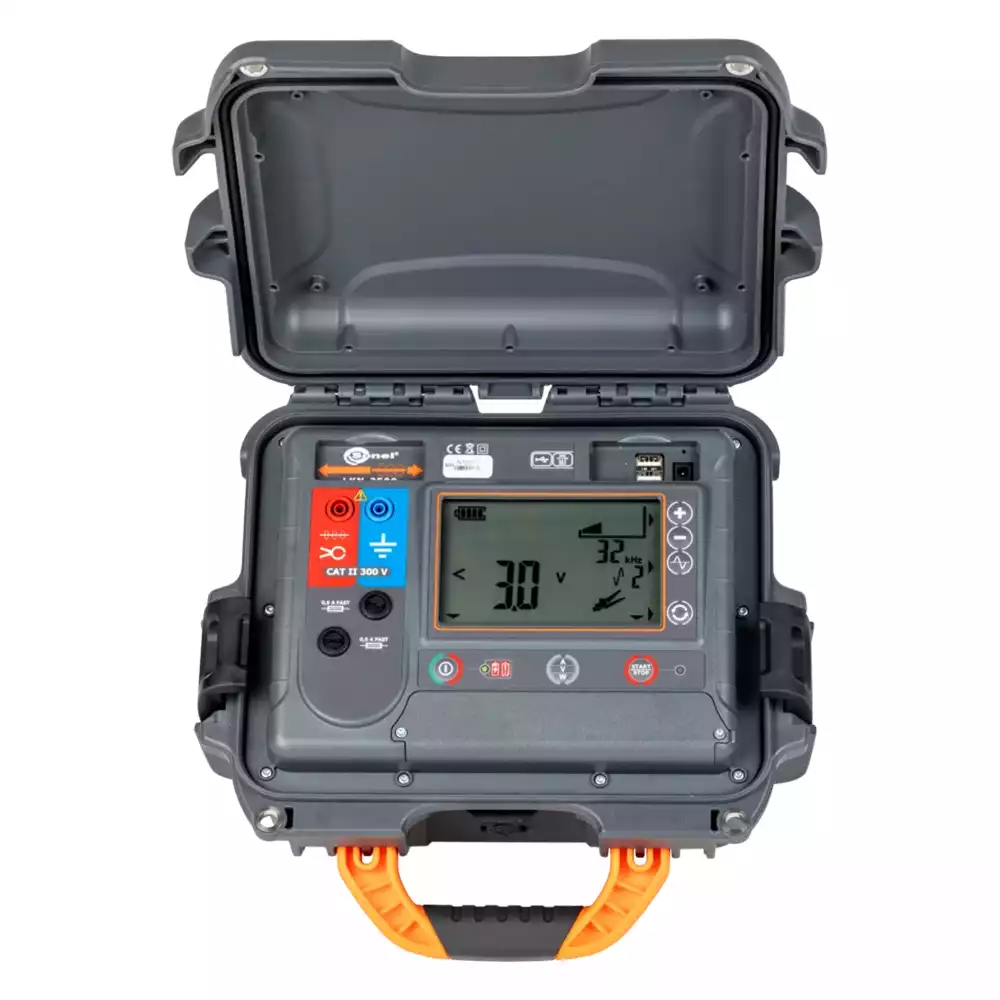

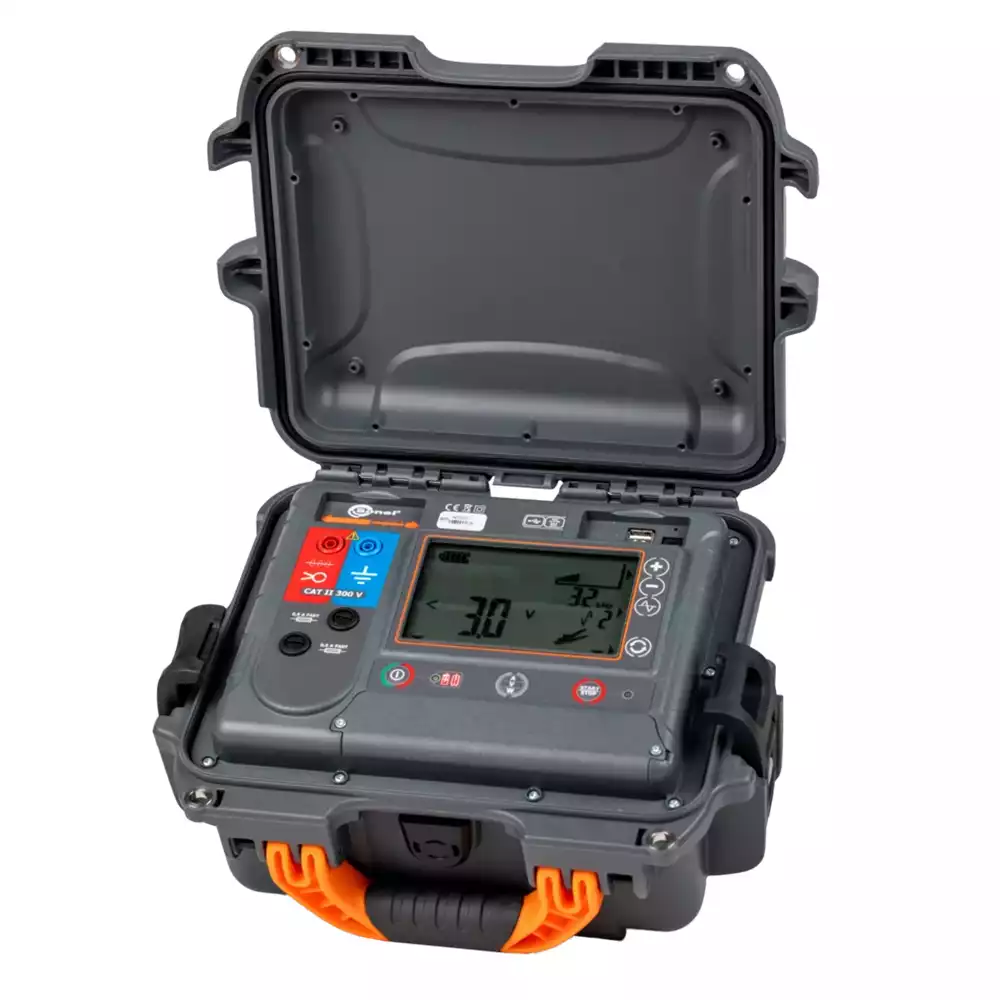

LKN-2500 – Генератор трассоискателя
| Источник питания | |
|---|---|
| Аккумулятор | Li-Ion 7.2 V 9.8 Ah |
| Время работы от аккумулятора | макс. 16 ч |
| Выходная мощность | |
| Гальванический метод | макс. 3.6 W |
| Индукционный метод | макс. 84 VA |
| Общие характеристики | |
| Степень защиты | IP67 |
| Габариты (Ш × В × Г) | 318 × 257 × 152 мм |
| Вес | 3.4 кг |
| Рабочая температура | -10 … +50 °C |
| Температура хранения | -20 … +60 °C |
| Опорная температура | 23 ± 2 °C |

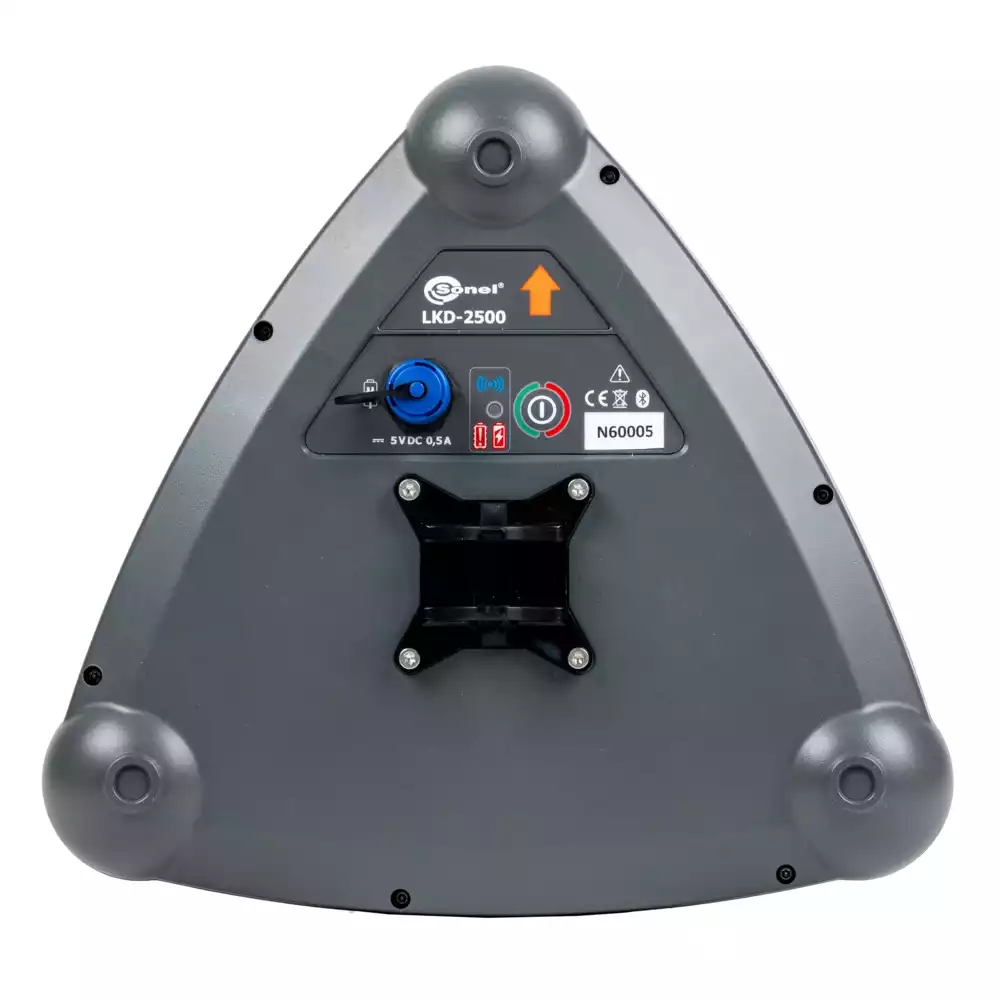

LKD-2500 – Приёмник трассоискателя
| Максимальная глубина анализа объекта | 6 м |
| Точность измерения глубины | |
|---|---|
| Режим Power | 10 % m.v. |
| Режим Radio | 10 % m.v. |
| Режим Signal (8 kHz) | от 5 % m.v. |
| Режим Signal (32 kHz) | от 2.5 % m.v. |
| Степень защиты | IP65 |
| Источник питания | |
| Аккумулятор | Li-Ion 3.6 V 6.7 Ah |
| Время работы от аккумулятора | макс. 13 ч |
| Общие характеристики | |
| Габариты (Ш × В × Г) | 290 × 275 × 100 мм |
| Вес | 1.2 кг |
| Рабочая температура | -10 … +50 °C |
| Температура хранения | -20 … +60 °C |
| Опорная температура | 23 ± 2 °C |
| Относительная влажность | 20 … 90 % |
Стандартные аксессуары
| Наименование | LKZ-2500 | LKZ-2500 Start | LKZ-2500 Lite | LKD-2500 |
|---|---|---|---|---|
| Передатчик LKN-2500 WMGBLKN2500 |
1 | 1 | 1 | – |
| Детектор LKD-2500 WMGBLKD2500 |
1 | 1 | 1 | 1 |
| Панель управления WAPOZTAB08 |
1 | – | – | – |
| Измерительный провод 5 м 1 kV (банановые разъёмы) красный / синий WAPRZ005REBB / WAPRZ005BUBB |
2 / 1 | 2 / 1 | 2 / 1 | – |
| Крокодил 1 kV 20 A красный / синий WAKRORE20K02 / WAKROBU20K02 |
3 / 1 | 3 / 1 | 3 / 1 | – |
| Заземляющий штырь 30 см WASONG30 |
2 | 2 | 2 | – |
| Зарядное устройство Z-7 WAZASZ7 |
1 | 1 | 1 | – |
| Зарядное устройство Z-32 WAZASZ32 |
1 | 1 | 1 | 1 |
| Кейс для переноски L-10 WAFUTL10 |
– | – | 1 | 1 |
| Кейс для переноски XL-1 WAFUTXL1 |
1 | 1 | – | – |
| Наплечный ремень, дизайн 1 WAPOZSZE7 |
1 | 1 | – | – |
| Короткая рукоятка WAPOZUCH14 |
– | – | 1 | 1 |
| Длинная рукоятка WAPOZUCH15 |
1 | 1 | – | – |
| Держатель для панели управления WAPOZUCH16 |
1 | 1 | – | – |
| Декларация о поверке – |
1 | 1 | 1 | 1 |
Дополнительные аксессуары
| Наименование | LKZ-2500 | LKZ-2500 Start | LKZ-2500 Lite | LKD-2500 |
|---|---|---|---|---|
| Передатчик LKN-2500 WMGBLKN2500 |
– | – | – | ✔ |
| Панель управления WAPOZTAB08 |
– | ✔ | ✔ | ✔ |
| Передающая клеща N-1 (Ø 52 мм) WACEGN1BB |
✔ | ✔ | ✔ | – |
| Передающая клеща N-4 (Ø 110 мм) WACEGN4 |
✔ | ✔ | ✔ | – |
| Передающая клеща N-5 (Ø 125 мм) WACEGN5 |
✔ | ✔ | ✔ | – |
| Соединительный провод, 50 м WAPRZPN50 |
✔ | ✔ | ✔ | – |
| Соединительный провод, 80 м WAPRZPN80 |
✔ | ✔ | ✔ | – |
| Кейс для переноски XL-1 WAFUTXL1 |
– | – | ✔ | ✔ |
| Наплечный ремень, дизайн 1 WAPOZSZE7 |
– | – | ✔ | ✔ |
| Короткая рукоятка WAPOZUCH14 |
✔ | ✔ | – | – |
| Длинная рукоятка WAPOZUCH15 |
– | – | ✔ | ✔ |
| Держатель для панели управления WAPOZUCH16 |
– | – | ✔ | ✔ |
| Наименование | Категория | Язык | Размер файла | Скачать |
| LKZ-2500 – Комплект трассоискателя (datasheet_LKZ-2500_EN_v1.04.pdf) | Data Sheet | EN | 841,9 КБ |
|
| LKZ-2500 – Комплект трассоискателя (LKZ-2500 insobs v1.04 GB.pdf) | Руководство пользователя | EN | 2 МБ |
|
