Артикул:
WMGBKUS100
Sonel KUS-100 – это современная акустическая камера, предназначенная для быстрого обнаружения утечек сжатого газа и электрических разрядов. Прибор помогает снизить эксплуатационные затраты и повысить надежность оборудования за счёт точной локализации источников звука в диапазоне 2–100 кГц.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Увидеть звук и сэкономить
Акустическая камера Sonel KUS-100 — это важный диагностический инструмент, позволяющий значительно сократить расходы за счёт снижения потерь энергии.
Камера работает в двух режимах обнаружения: утечки и частичные разряды. Она позволяет вручную настраивать диапазон обнаруживаемых частот и изменять уровень чувствительности для исключения нежелательных отражений и помех.

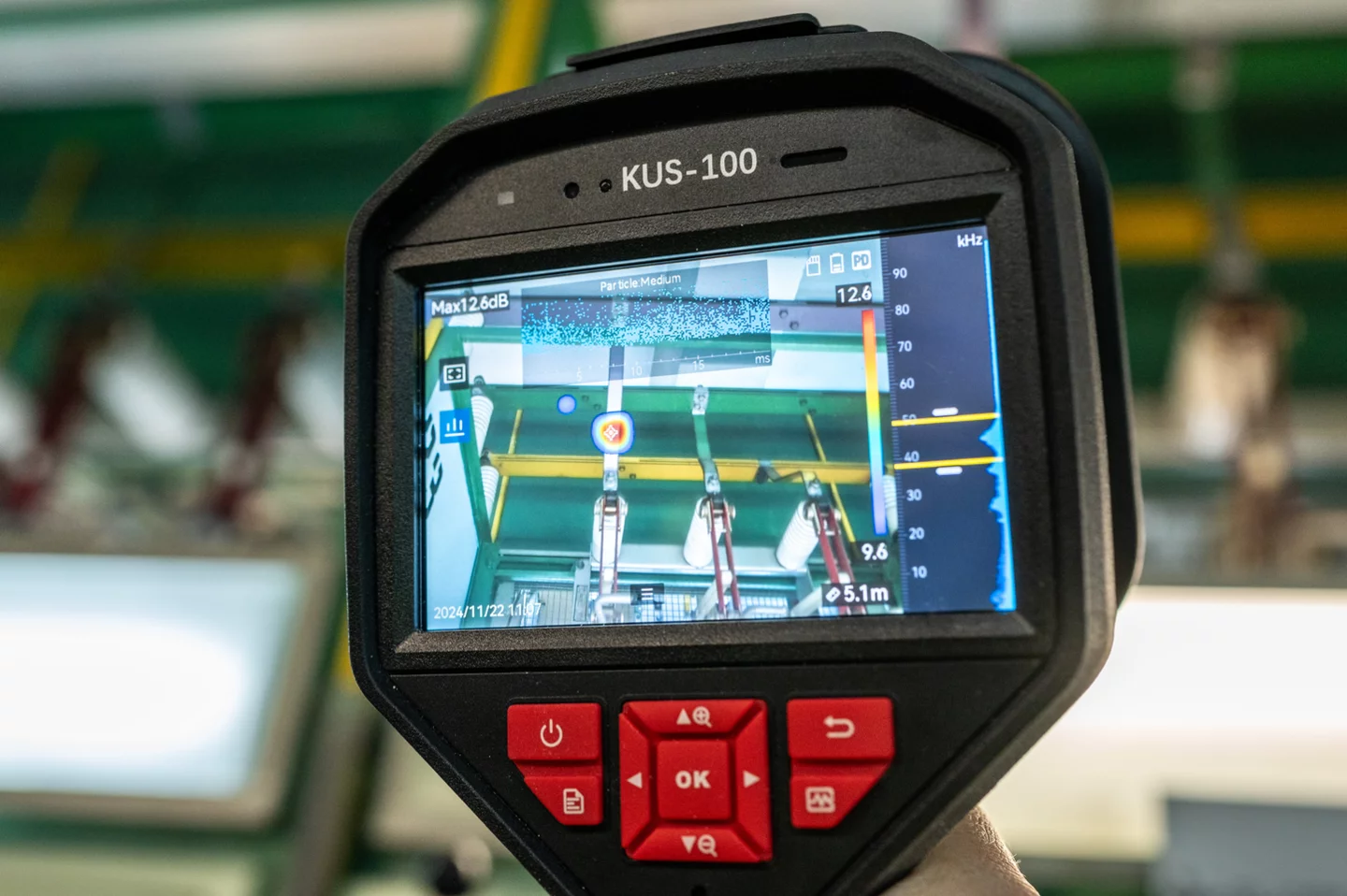

Комфорт использования обеспечивается сенсорным экраном и удобным ремнём для крепления к корпусу. Благодаря Bluetooth-связи, звуки с камеры могут выводиться на внешние аудиоустройства (динамик или беспроводные наушники).
Применение

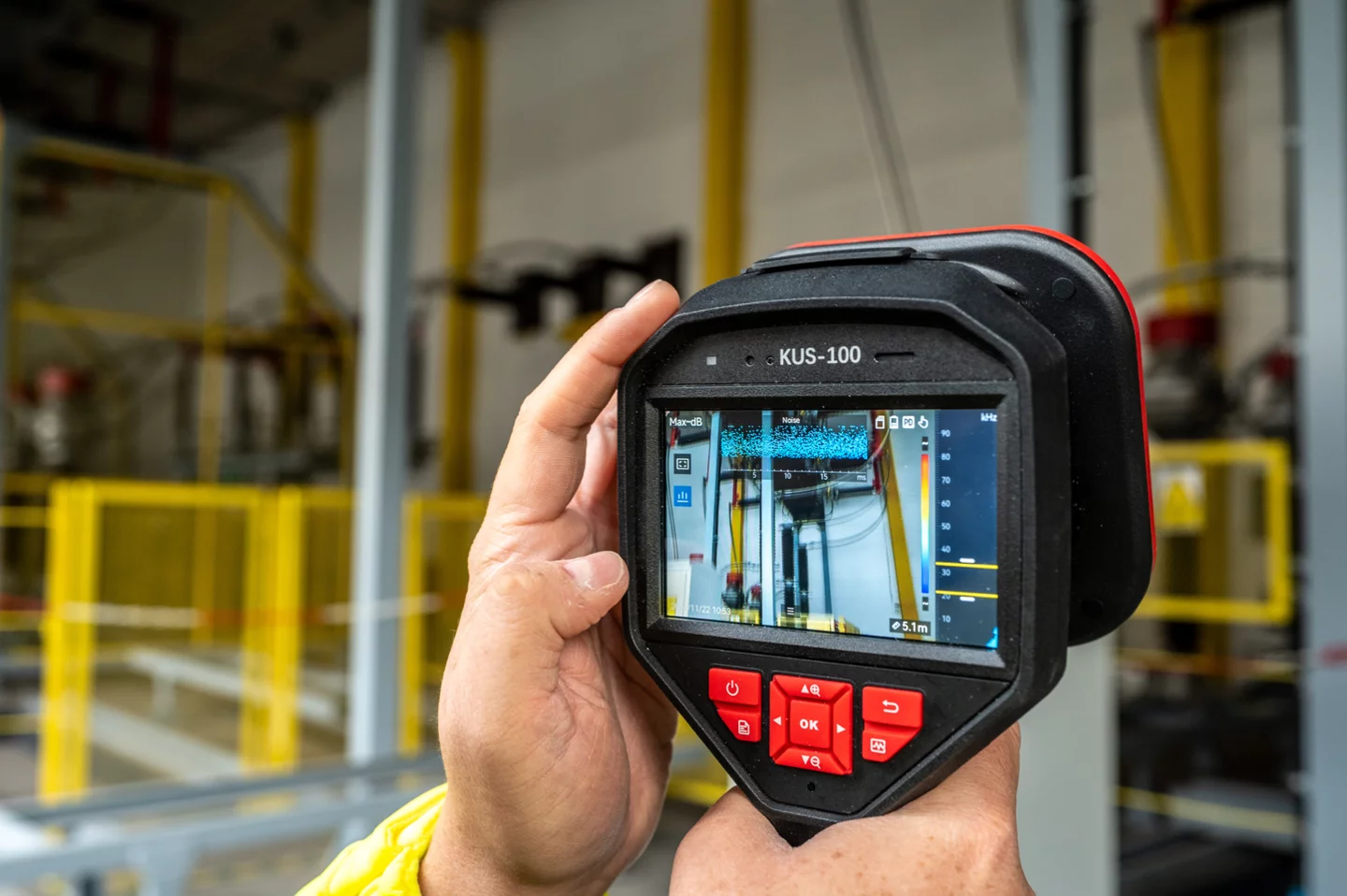

С помощью встроенной матрицы микрофонов (64 микрофона) камера эффективно выявляет источники акустического излучения, такие как утечки сжатых сред в промышленных установках или частичные разряды в электроэнергетике. Она подходит для использования в следующих областях:

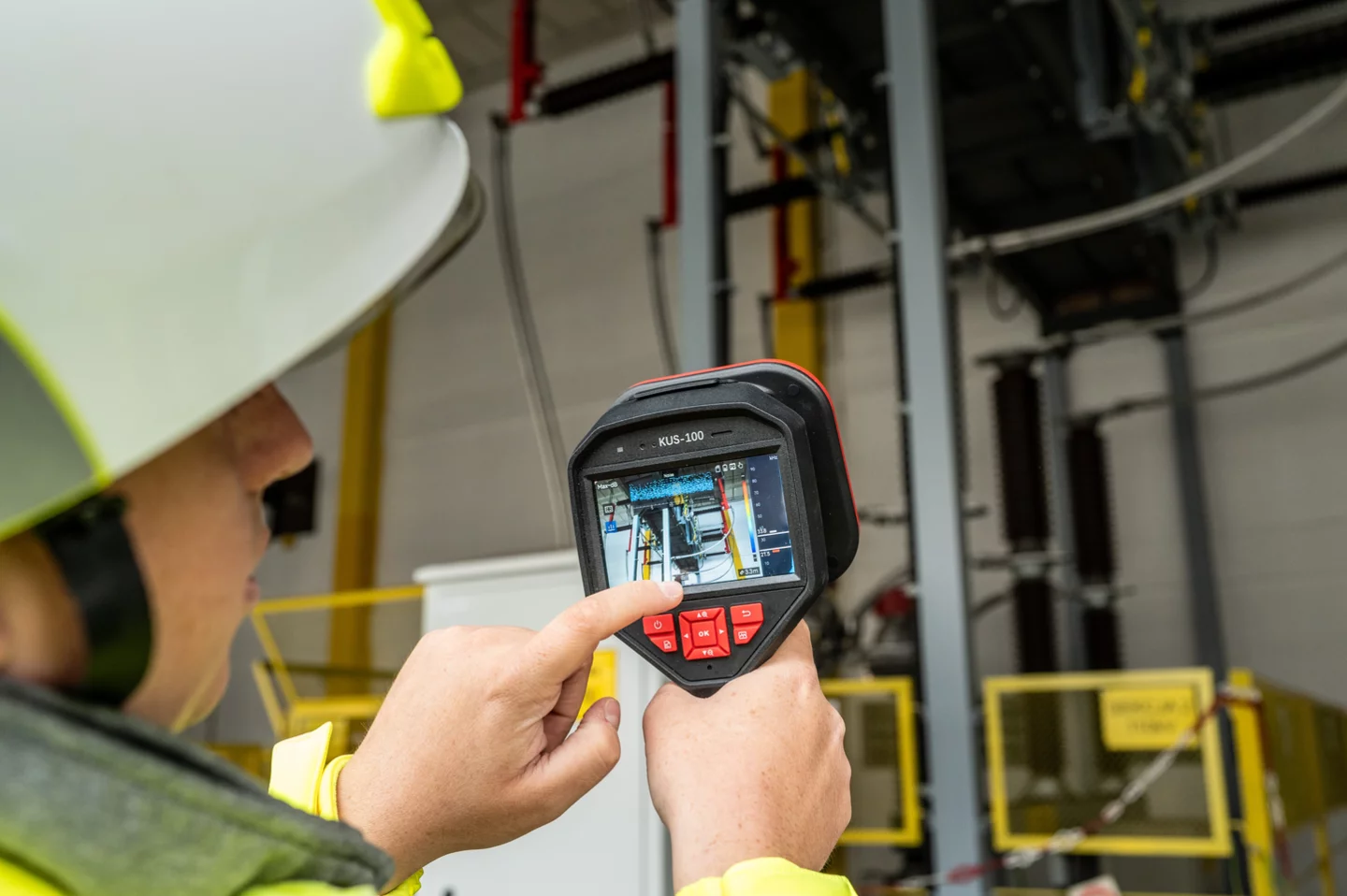

- диагностика высоковольтного оборудования,
- обнаружение утечек в газовых установках,
- контроль систем сжатого воздуха.
Устройство оценивает и отображает уровень утечки, её объём и возможную стоимость в зависимости от заданной единицы времени, цены и валюты.
|
Питание
|

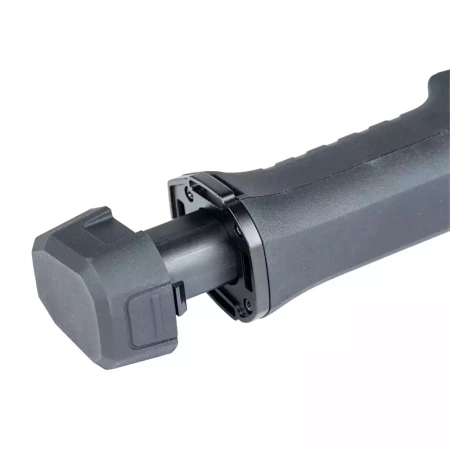

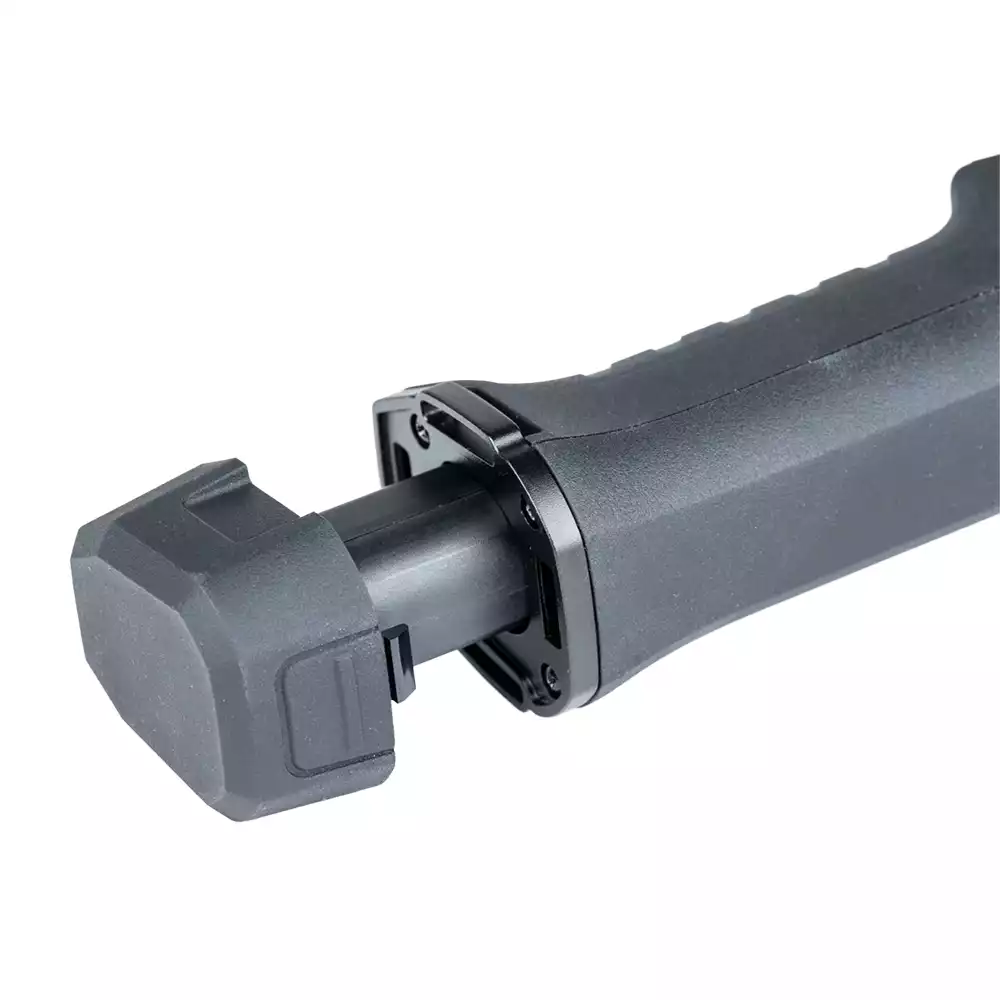

Съёмная и перезаряжаемая батарея Li-Ion |
|
Дисплей
|
4,3” LCD, сенсорный, 800 × 480 px |
|
Частота кадров
|
25 Гц |
|
Угол обзора
|
51,8° × 36,4° |
|
Дальность измерений, м
|
От 0,3 до 100 |
|
Масса, кг
|
0,94 |
|
Габаритные размеры, мм
|
292 × 127 × 111 |
Ключевые особенности
- Контроль герметичности пневматических и гидравлических систем
- Два режима контроля: протечки сжатого газа и электрические разряды
- Локализация источников электрических разрядов, включая коронные разряды: линии электропередачи, изоляторы, генераторы, трансформаторы
- Ручная настройка чувствительности принимаемого сигнала в диапазоне от 2 до 100 кГц

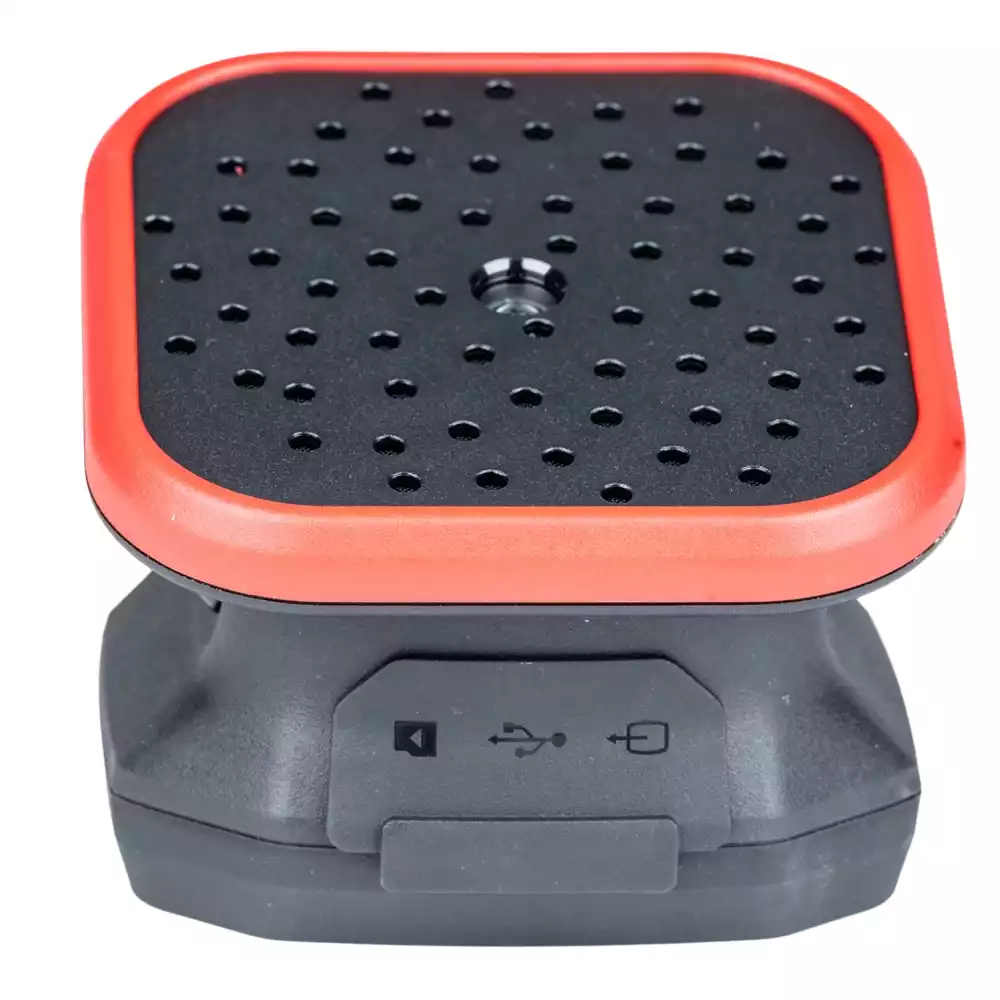

- Акустическая решётка из 64 MEMS-микрофонов
- Память результатов измерений в формате изображений и видеозаписей
Технические характеристики Sonel KUS-100 / KUS-200
| Параметр | KUS-100 | KUS-200 |
|---|---|---|
| Акустические параметры | ||
| Количество микрофонов | 64 | 136 |
| Полоса частот | 2 kHz … 100 kHz | |
| Дальность | 0,3 м … 100 м | 0,3 м … 150 м |
| Угол обзора камеры (FOV) | 51,8° × 36,4° | 50,2° × 35,4° |
| Отображение интенсивности звука | Peak Point, Center Point | |
| Частота кадров акустического изображения | 25 fps | |
| Отношение сигнал/шум | 70 dB | |
| Разрешение акустического изображения | 800 × 480 | |
| Палитры акустического изображения | 8 | |
| Минимальная скорость утечки | >0,008 л/мин @ 6 бар с 0,5 м >0,013 л/мин @ 5 бар с 1 м |
>0,0047 л/мин @ 6 бар с 0,5 м >0,0073 л/мин @ 5 бар с 1 м |
| Отображение изображения | ||
| Дисплей | 4,3” LCD, сенсорный, 800 × 480 px | |
| Цифровой зум | 1,0× … 8,0× | |
| Яркость экрана | Ручная / Автоматическая | |
| Память | ||
| Носитель данных | Съёмная SD-карта 64 ГБ | |
| Ёмкость хранения изображений | 20 000 | 18 000 |
| Ёмкость хранения видео | 60 ч | |
| Формат видеофайлов | MP4 | |
| Аннотации | Голосовая заметка: макс. 60 с Текстовая заметка: макс. 200 символов | |
| Электропитание | ||
| Источник питания | 5 В DC / 2 A (зарядка через USB) | |
| Тип батареи | Съёмная и перезаряжаемая Li-Ion | |
| Время работы от батареи | ≈ 3,5 ч | |
| Время зарядки | 5 ч до полного заряда | |
| Коммуникации | ||
| Wi-Fi | 802.11 b/g/n (2,4 GHz и 5 GHz) | |
| USB интерфейс | USB Type-C | |
| HDMI интерфейс | HDMI-D | |
| Условия эксплуатации | ||
| Степень защиты | IP40 | |
| Рабочая температура | -20 … +50 °C | |
| Температура хранения | -20 … +60 °C | |
| Относительная влажность | <95 % без конденсации | |
| Высота падения (тест) | 1,2 м | |
| Безопасность | IEC 61010-1 | |
| ЭМС | EN 55032, EN 50130-4, EN IEC 61000-3-2, EN 61000-3-3 | |
| Прочие параметры | ||
| Масса | ок. 940 г | |
| Габариты | 292 × 127 × 111 мм | |
| Крепление для штатива | UNC ¼”-20 | |
Стандартная комплектация
| Наименование | Количество | Артикул |
|---|---|---|
| Аккумуляторная батарея Li-Ion SONEL-32 3,6 V | 3 | WAAKU32 |
| Зарядное устройство для аккумуляторов Z35 | 1 | WAZASZ35 |
| Зарядное устройство для аккумуляторов Z36 | 1 | WAZASZ36 |
| Кабель интерфейса HDMI Micro | 1 | WAPRZMIKROHDMI |
| Кабель интерфейса USB тип C | 1 | WAPRZUSBC |
| Кейс пластиковый XL-15 | 1 | WAWALXL15 |
| Накладка на микрофон | 1 | WAPOZOSL6 |
| Ремень для переноски S-7 | 1 | WAPOZPAS7 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| KUS-100 – Акустическая камера (KUS-100_200 insobs v2.00 GB-.pdf) | Руководство пользователя | EN | 1,8 МБ |
|
| KUS-100 – Акустическая камера (datasheet_KUS-100_200_EN_v2.01.pdf) | Data Sheet | EN | 600,8 КБ |
|
