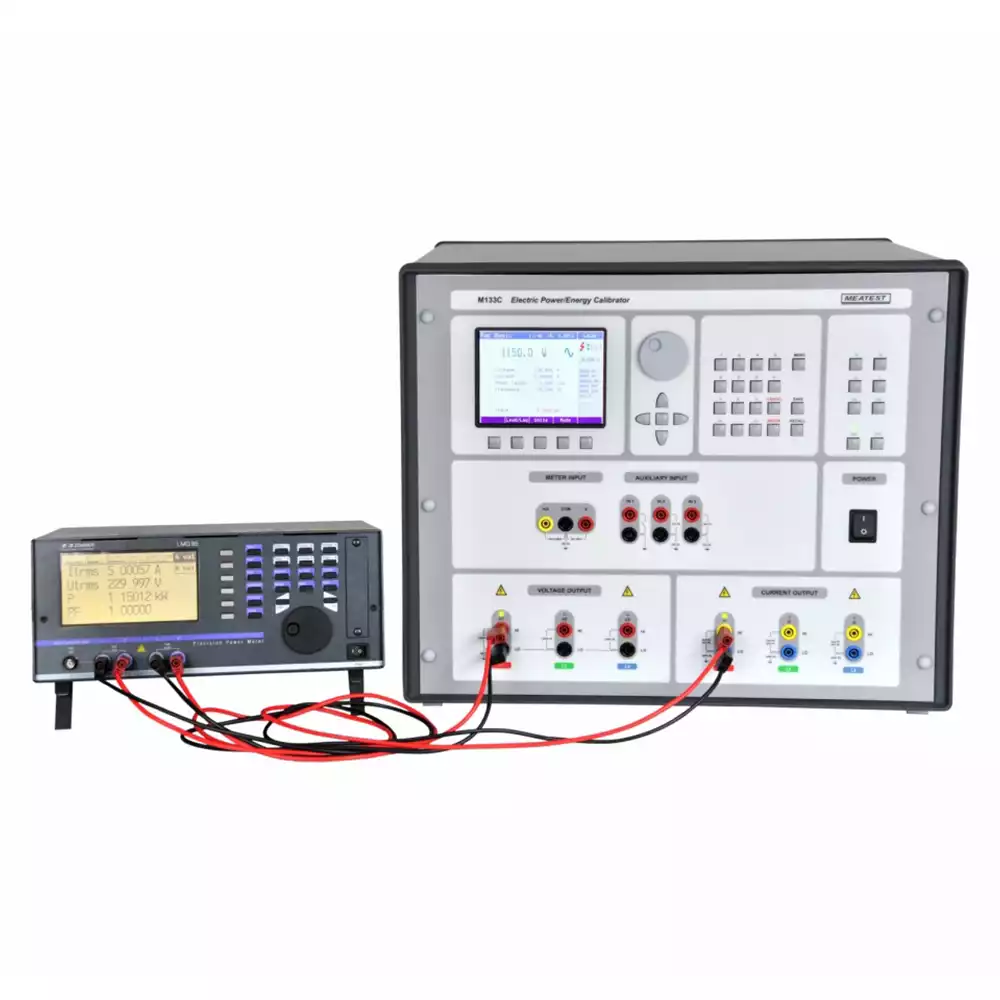

M133C — калибратор переменной/постоянной мощности и энергии
Калибратор M133C предназначен для калибровки счётчиков электроэнергии, преобразователей мощности, анализаторов качества электроэнергии и всех типов приборов для измерения электрической мощности. Функции переменного напряжения, тока, мощности и энергии имеют откалиброванный сдвиг фазы в диапазоне частот от 15 Гц до 1 кГц с разрешением до 0,001 Гц. Смоделированная электрическая мощность (включая функции анализа качества электроэнергии) может устанавливаться независимо в каждой фазе как для напряжения, так и для тока. Встроенный процессный мультиметр 5½ разряда для калибровки преобразователей входит в стандартную комплектацию каждого калибратора M133C.
Доступные языки: английский, китайский (упрощённый)
Функции анализа качества электроэнергии
В калибраторе M133C доступны четыре различных функции искажения:
- Гармонические искажения с числом гармоник до 50;
- Интергармонические искажения до 5000 Гц;
- Амплитудная модуляция с использованием симметричной синусоидальной или меандровой огибающей;
- Амплитудная модуляция «провал/повышение» с использованием настраиваемой меандровой огибающей.
Частота модуляции может устанавливаться в диапазоне 0,001–50 Гц, максимальная глубина модуляции составляет 30 %. Все параметры искажений могут задаваться независимо для каждой фазы.
Гибкость калибровки
M133C — это больше, чем просто источник мощности. Благодаря встроенному процессному мультиметру, калибратор может одновременно работать как с входами, так и с выходами преобразователей, что значительно упрощает процесс калибровки без необходимости использования дополнительного оборудования. Плавающие выходы тока можно напрямую соединять с выходами напряжения для калибровки трёхпроводных счётчиков мощности. Один калибратор — множество приложений, что экономит время, пространство и затраты.
|
Интерфейсы ввода/вывода
|
RS-232 |
|
Питание
|
230 В, 60 Гц |
|
Масса, кг
|
59 |
|
Габаритные размеры, мм
|
500 x 520 x 430 |

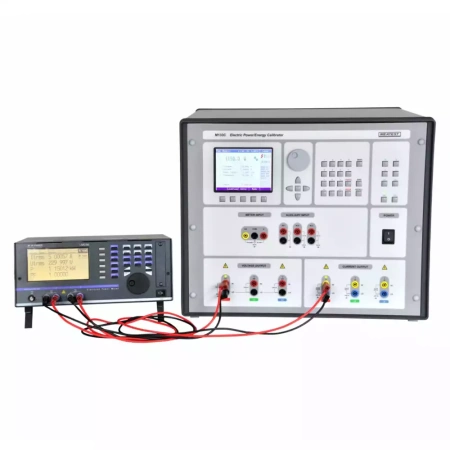

Трёхфазный калибратор мощности/энергии

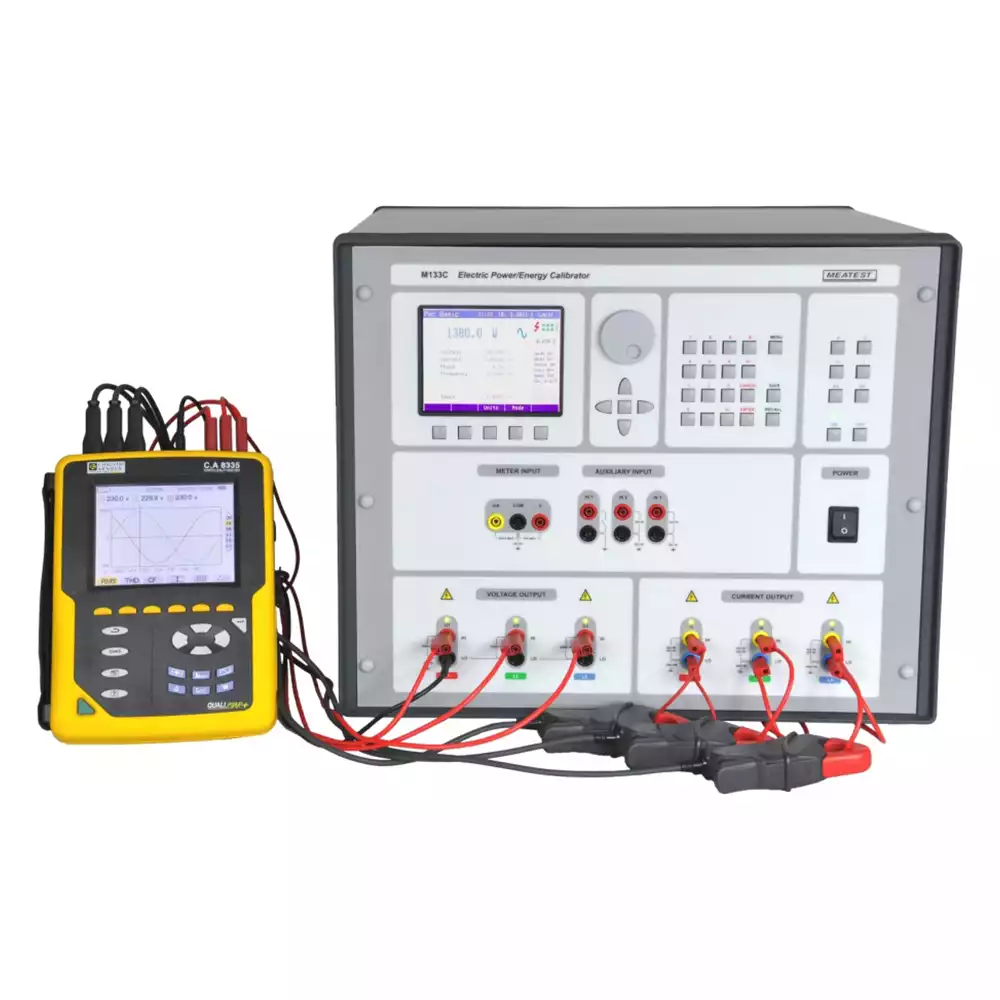

Калибратор с функциями анализа качества электроэнергии для калибровки и испытания сетевых измерительных приборов, таких как счётчики электроэнергии, преобразователи мощности или анализаторы качества электроэнергии.
Ключевые особенности
- Функции анализа качества электроэнергии и энергии
- Точность сдвига фазы: 0,01°
- Диапазон выходных частот: 15 – 1000 Гц
- Встроенный мультиметр для калибровки преобразователей
- Плавающие выходы тока для трёхпроводных счётчиков мощности
- Функция преобразования «напряжение из тока»
| Параметр | Диапазон / Характеристики | Точность |
|---|---|---|
| Постоянное напряжение (DC voltage) | 3×1 - 280 V | ± 0.015 % / год |
| Переменное напряжение (AC voltage) | 3×1 - 600 V, 15 - 1000 Hz | ± 0.012 % / год |
| Постоянный ток (DC current) | 3×5 mA - 30 A (2250 A с токовой катушкой 151-25) | ± 0.0175 % / год |
| Переменный ток (AC current) | 3×5 mA - 30 A, 15 - 1000 Hz (2250 A с токовой катушкой 151-25) | ± 0.0175 % / год |
| Постоянная мощность и энергия (DC Power & Energy) | 3×5 mW - 8.4 kW (3×420 kW с токовыми катушками 140-50) | ± 0.038 % / год |
| Переменная мощность и энергия (AC Power & Energy) | 3×5 mW - 18 kW, 15 - 1000 Hz (3×900 kW с токовыми катушками 140-50) Точность фазового сдвига 0.01°, коэффициент мощности -1 до +1 Функции: гармоники, межгармоники, модуляция/фликер, искажения типа dip/swell |
± 0.037 % / год |
| Процессный мультиметр (Process Multimeter) | ||
| Постоянное напряжение (DC voltage) | 0 - 12 V | ± 0.01 % / год |
| Постоянный ток (DC current) | 0 - 25 mA | ± 0.01 % / год |
| Частота (Frequency) | 1 Hz - 15 kHz | ± 0.005 % / год |
Комплектация
| Наименование | Количество |
|---|---|
| Сетевой шнур | 1 шт. |
| Руководство по эксплуатации, CD | 1 шт. |
| Опция 10/11 — испытательный кабель 1000 В/30 А, чёрный/красный, длина 1 м | 2 шт. |
| Запасной предохранитель | 1 шт. |
| Кабель RS-232, длина 1,5 м | 1 шт. |
| Сильноточный адаптер M133C-01 | 1 шт. |
Опции (заказываются отдельно)
| Наименование | Описание |
|---|---|

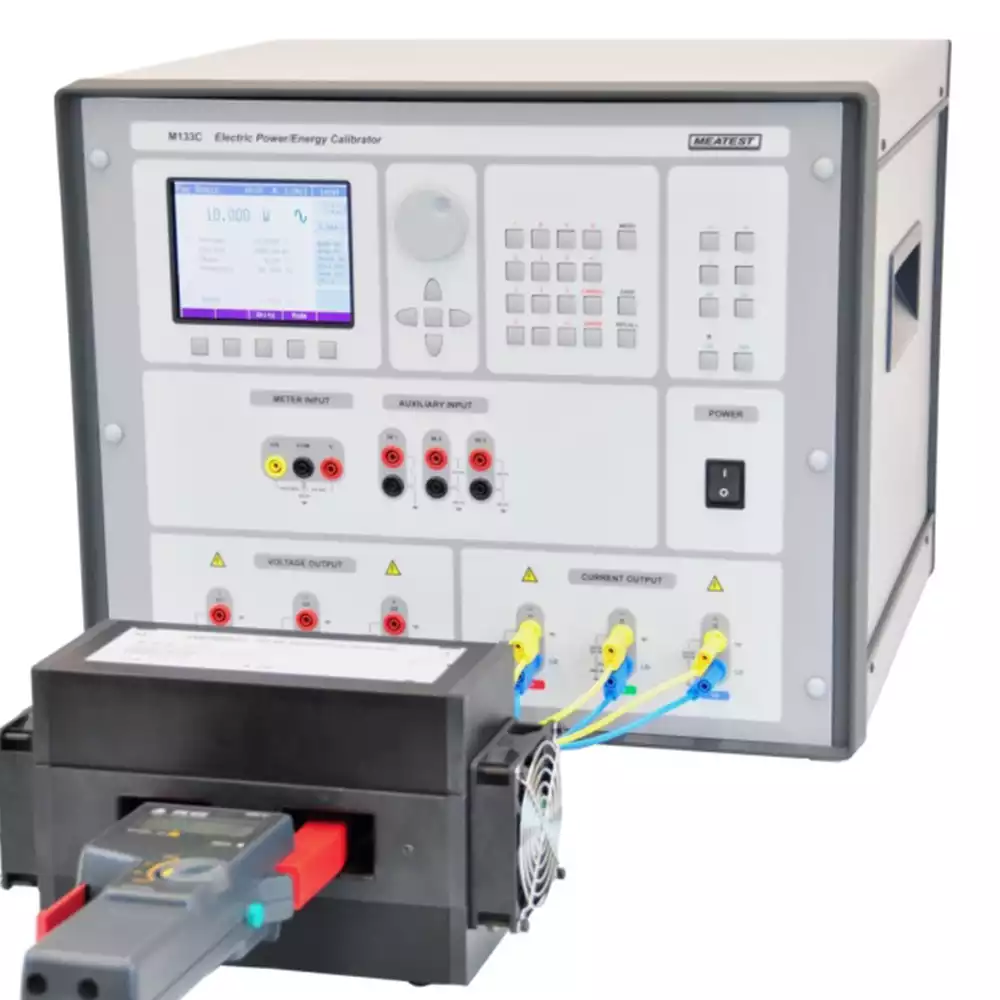

| Опция 140-50 | Токовая катушка 25/50 витков (для токоизмерительных клещей) |
| Опция 10 | Испытательный кабель 1000 В/32 А, чёрный, длина 1 м |
| Опция 11 | Испытательный кабель 1000 В/32 А, красный, длина 1 м |
| Кабель GPIB | Кабель интерфейса GPIB, длина 1 м |
| Кабель RS-232 | Кабель интерфейса RS-232, длина 1,5 м |

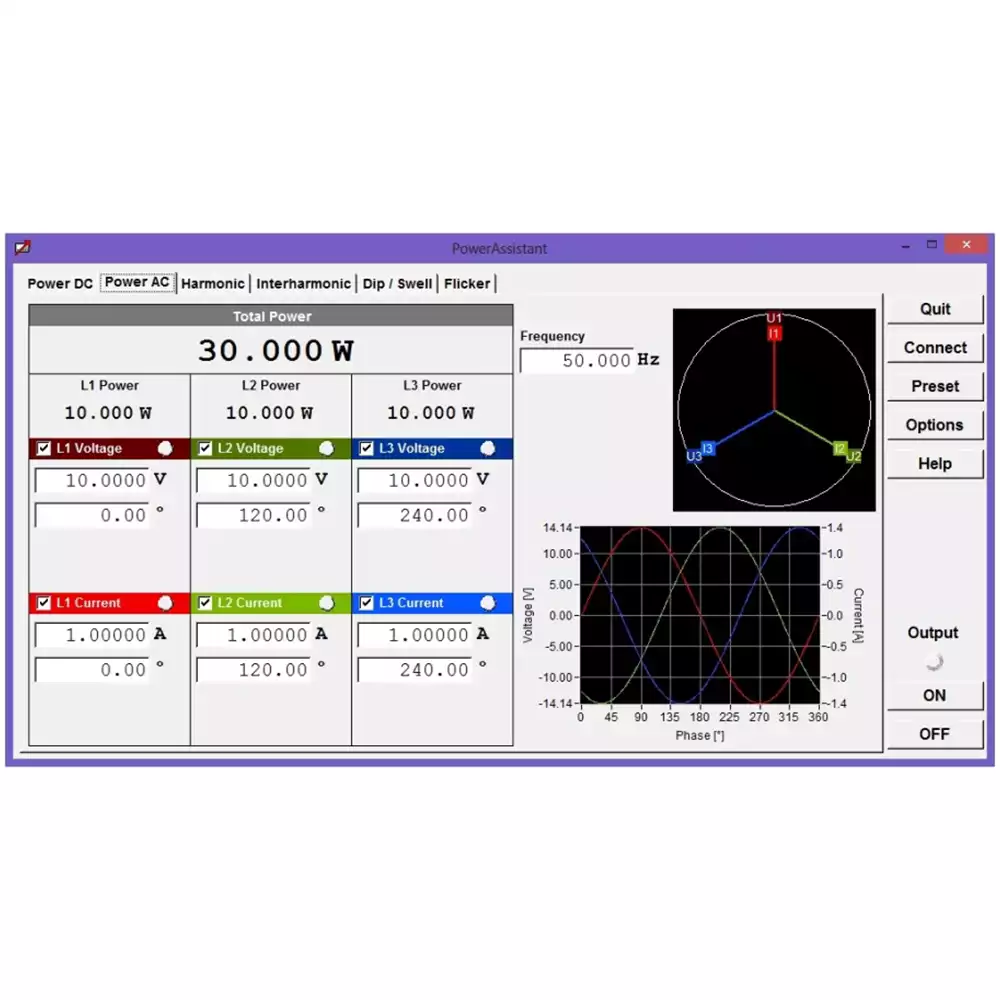

| POWER | Прикладное программное обеспечение для калибровки преобразователей |
| Наименование | Категория | Язык | Размер файла | Скачать |
| M133C – Калибратор мощности и энергии однофазный (m133cm.pdf) | Руководство пользователя | EN | 1,4 МБ |
|
