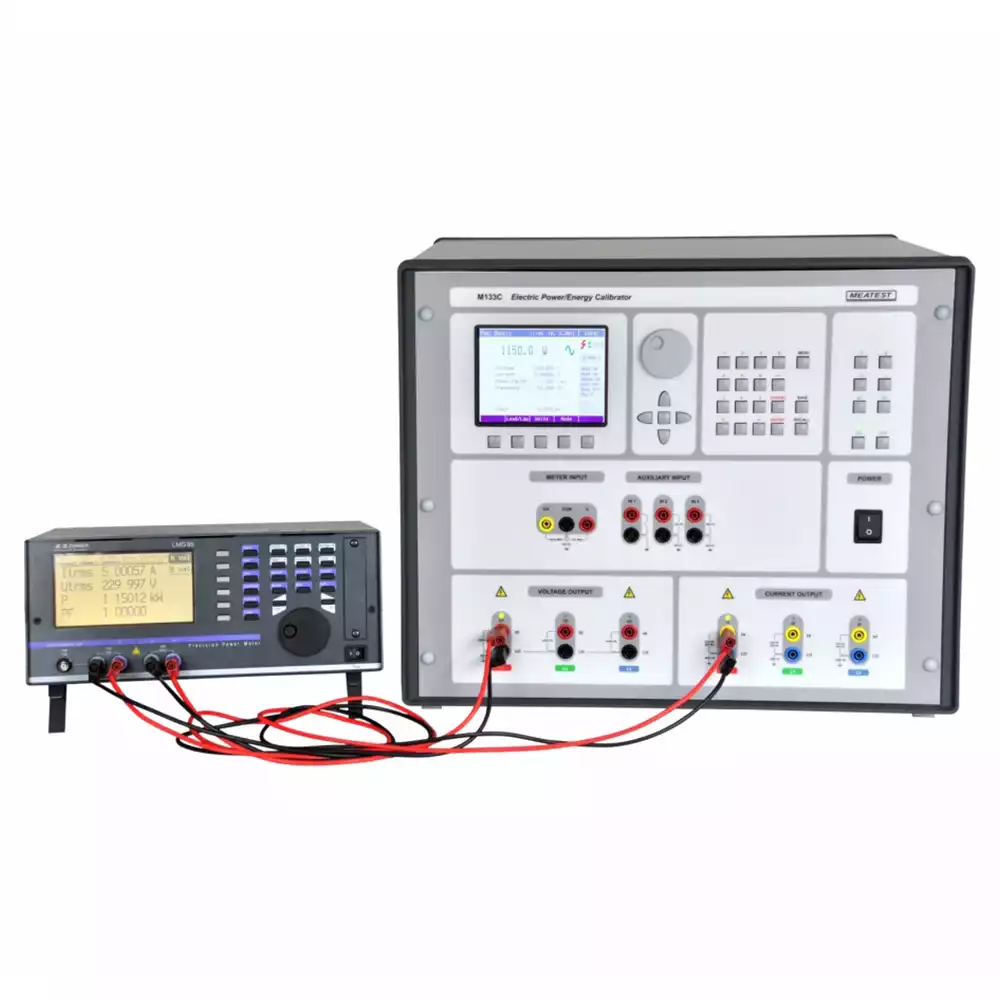

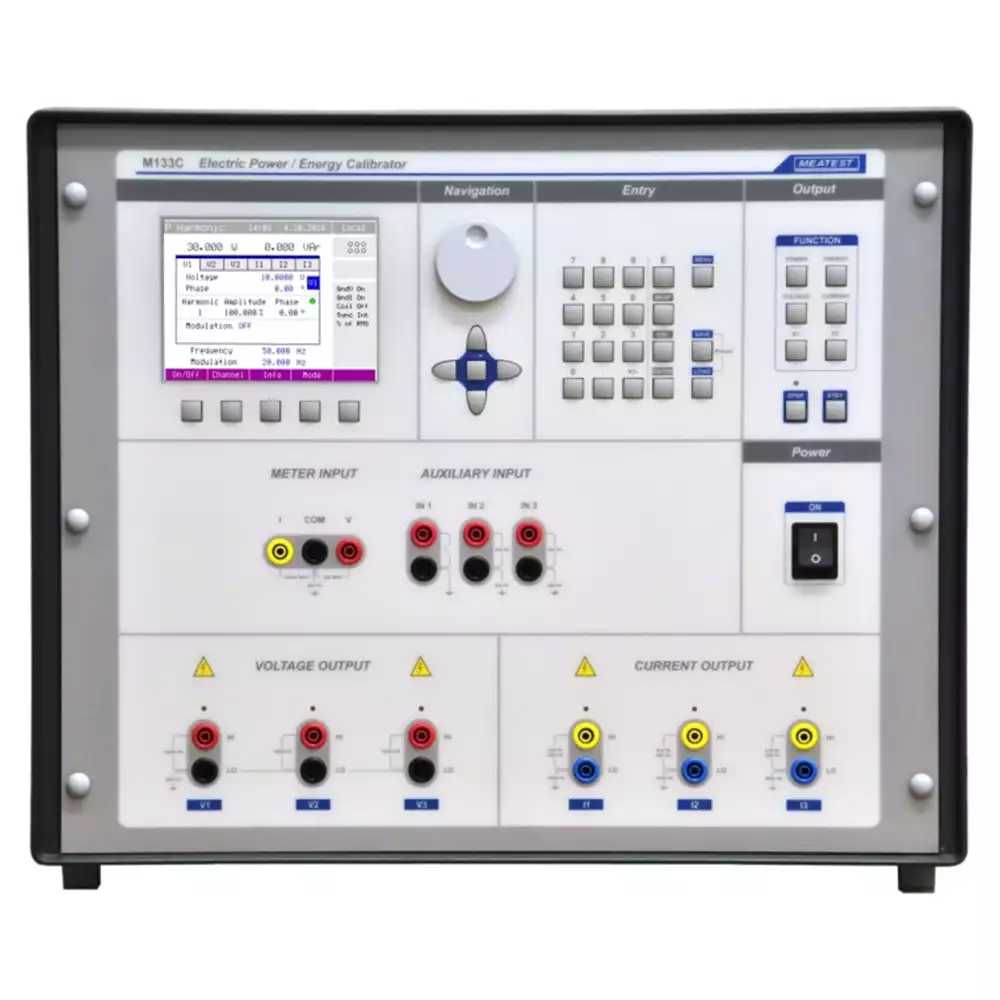

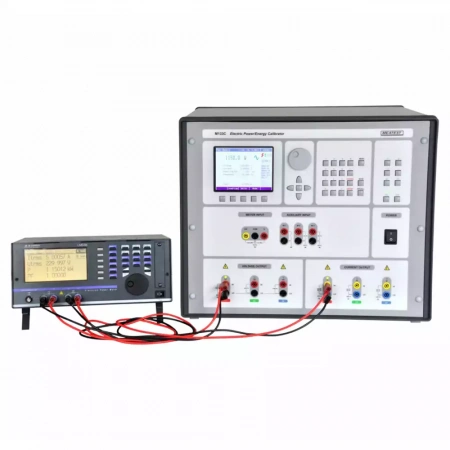

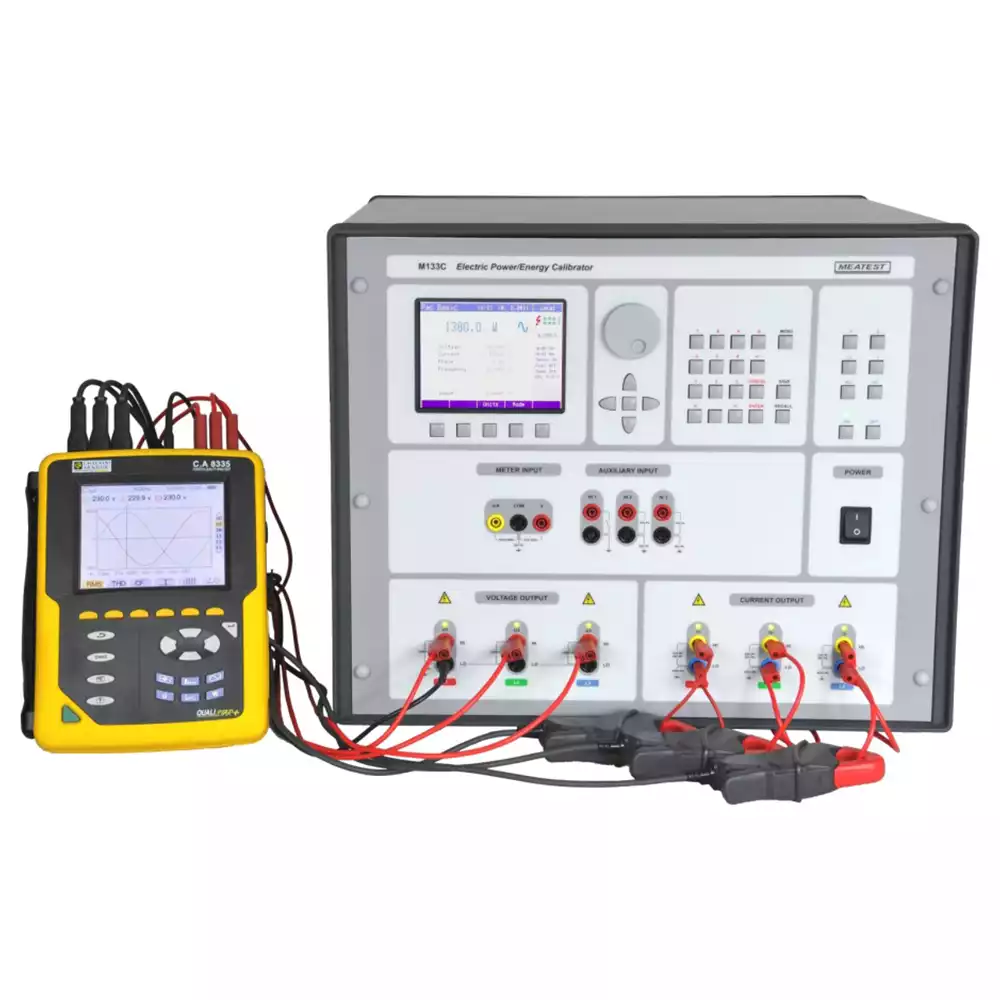

Калибратор мощности и энергии M133C
M133C — это калибратор электрической мощности и энергии переменного/постоянного тока, предназначенный для поверки счётчиков мощности, преобразователей, анализаторов качества электроэнергии и других приборов, измеряющих электрическую мощность. Функции переменного напряжения, тока, мощности и энергии имеют откалиброванный сдвиг фазы в диапазоне частот от 15 Гц до 1 кГц с разрешением до 0,001 Гц. Встроенный процессный мультиметр с разрешением 5½ разрядов входит в стандартную комплектацию каждого калибратора M133C.
Функции анализа качества электроэнергии
Калибратор M133C поддерживает четыре вида искажения сигнала:
- Гармоническое искажение с возможностью генерации до 63 гармоник;
- Интергармоническое искажение до 5000 Гц;
- Амплитудная модуляция с симметричным огибающим синусоидальной или прямоугольной формы;
- Амплитудная модуляция "провал/повышение" с пользовательским прямоугольным огибающим.
Частота модуляции может быть задана в диапазоне от 0,001 Гц до 50 Гц, максимальная глубина модуляции — 30 %.
Гибкость в калибровке
M133C — это не просто источник мощности, но и полноценное калибровочное решение. Благодаря встроенному процессному мультиметру, калибратор может одновременно обслуживать входы и выходы преобразователей, упрощая процесс поверки без необходимости использования дополнительного оборудования. Плавающий выход по току может быть напрямую соединён с выходом по напряжению, что позволяет проводить калибровку трёхпроводных счётчиков мощности. Один прибор — множество задач: экономия времени, пространства и затрат.
|
Интерфейсы ввода/вывода
|
GPIB, LAN, RS-232, USB |
|
Питание
|
60 Гц, 230 В |
|
Масса, кг
|
37 |
|
Габаритные размеры, мм
|
500x520x430 |
| Параметр | Диапазон / Описание | Точность |
|---|---|---|
| Постоянное напряжение | 1 – 280 В | ± 0.015 % / год |
| Переменное напряжение | 1 – 600 В, 15 – 1000 Гц | ± 0.012 % / год |
| Постоянный ток | 5 мА – 30 А (до 1500 А с токовой катушкой 140-50) | ± 0.0175 % / год |
| Переменный ток | 5 мА – 30 А, 15 – 1000 Гц (до 1500 А с токовой катушкой 140-50) | ± 0.0175 % / год |
| Постоянная мощность и энергия | 5 мВт – 8.4 кВт (до 420 кВт с токовой катушкой 140-50) | ± 0.038 % / год |
| Переменная мощность и энергия |
5 мВт – 18 кВт, 15 – 1000 Гц (до 900 кВт с катушкой 140-50) Точность фазового сдвига: 0.01° Коэффициент мощности: от -1 до +1 Поддержка гармоник, межгармоник, модуляций/мерцаний, провалов/скачков напряжения |
± 0.037 % / год |
Мультиметр
| Параметр | Диапазон | Точность |
|---|---|---|
| Постоянное напряжение | 0 – 12 В | ± 0.01 % / год |
| Постоянный ток | 0 – 25 мА | ± 0.01 % / год |
| Частота | 1 Гц – 15 кГц | ± 0.005 % / год |
Базовая комплектация (входит в поставку)
| Наименование | Количество |
|---|---|
| Сетевой кабель | 1 шт. |
| Руководство пользователя | 1 шт. |
| Протокол испытаний | 1 шт. |
| Запасной предохранитель | 1 шт. |
| Измерительный провод разъем типа "банан" 1000 В / 32 А, чёрный | 3 (1) шт. |
| Измерительный провод разъем типа "банан" 1000 В / 32 А, красный | 3 (1) шт. |
| Измерительный провод разъем типа "банан" 1000 В / 32 А, синий | 3 (1) шт. |
| Измерительный провод разъем типа "банан" 1000 В / 32 А, жёлтый | 3 (1) шт. |
| Адаптер высокого тока 133-01 | 1 (0) шт. |
В скобках указано количество для однофазной версии. Поставка осуществляется с вилкой EU; другие типы вилок — по запросу.
Дополнительные аксессуары (заказываются отдельно)
| Наименование | Количество |
|---|---|
| Токовая катушка 140-50, 25 и 50 витков до 1500 А | — |
| Токовая катушка 151-25, 25 витков до 2250 А | — |
| Опция 10: Измерительный провод 32A / 1000V (чёрный) | — |
| Опция 11: Измерительный провод 32A / 1000V (красный) | — |
| Опция 12: Измерительный провод 32A / 1000V (синий) | — |
| Опция 13: Измерительный провод 32A / 1000V (жёлтый) | — |
| Кабель IEEE488/GPIB, 2 м | — |
| ПО Caliber Universal для автоматической калибровки | — |
| Наименование | Категория | Язык | Размер файла | Скачать |
| M133C – Калибратор мощности и энергии однофазный (m133cm.pdf) | Руководство пользователя | EN | 1,4 МБ |
|
