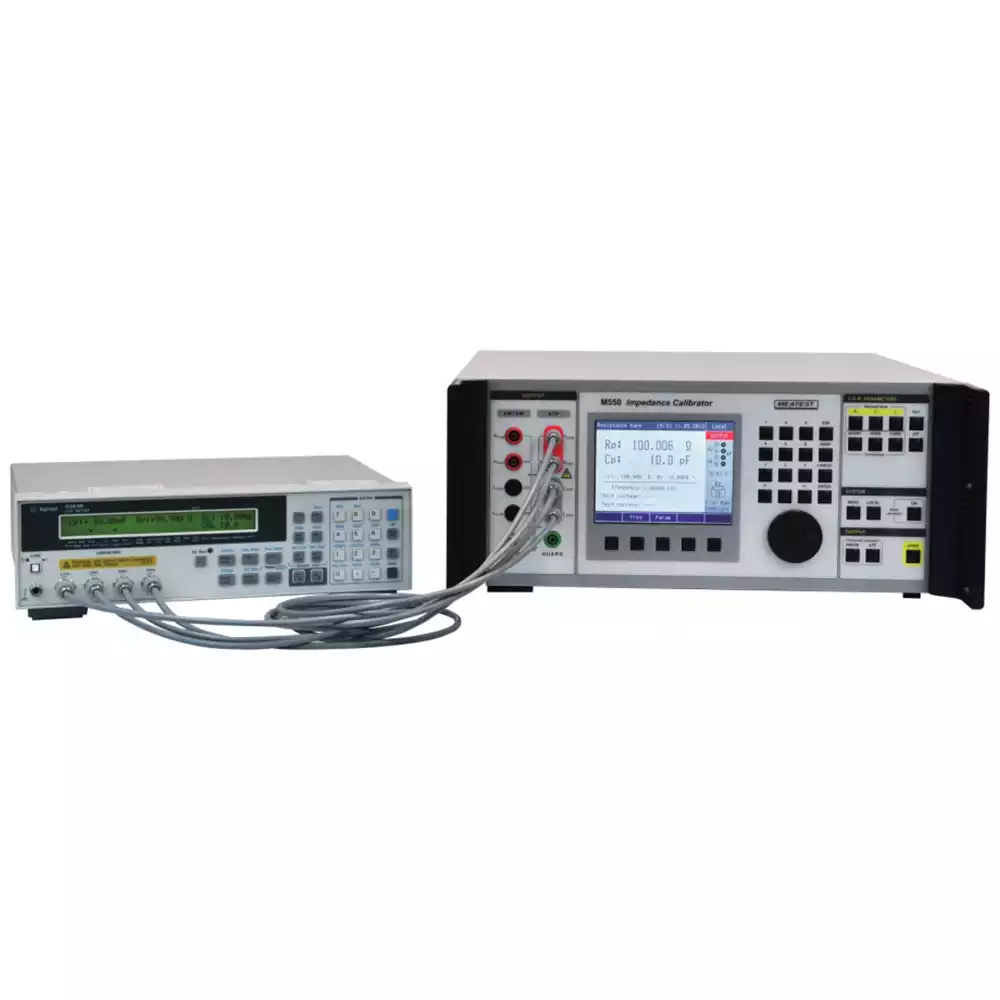

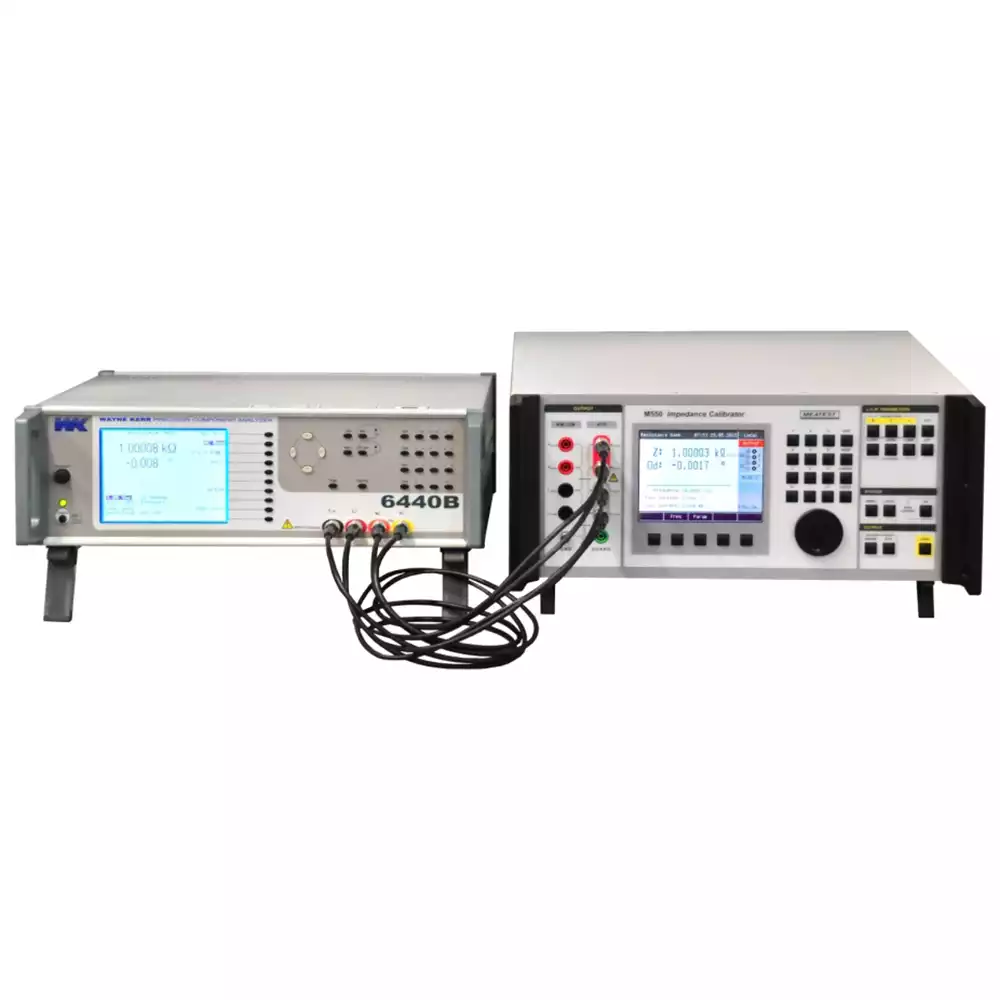

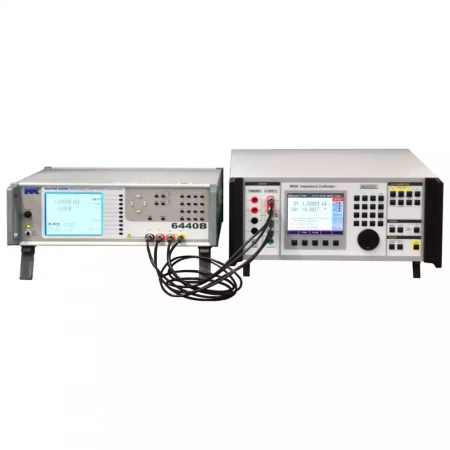

Калибратор импеданса М-550 компании MEATEST предназначен для поверки и калибровки RLC-метров в частотном диапазоне от 20 Гц до 1 МГц.
Калибратор М-550 предлагает использование двух магазинов эталонов. Более точный магазин имеет в своем составе четыре выходных соединителя типа BNC. Он используется для калибровки LCR-метров, основанных на принципе работы мостовой схемы с автоматической балансировкой с использованием технологии четырехконтактной пары (4TP) соединения контрольной клеммы.
Второй магазин (4W/2W) имеет выходные разъемы типа банан 4 мм. Магазин используется для калибровки LCR-метров, основанных на принципе использования метода I-V с некоаксиальными контрольными клеммами. Магазин может использоваться фактически в четырехпроводных (4W) или двухпроводных (2W) схемах измерений.

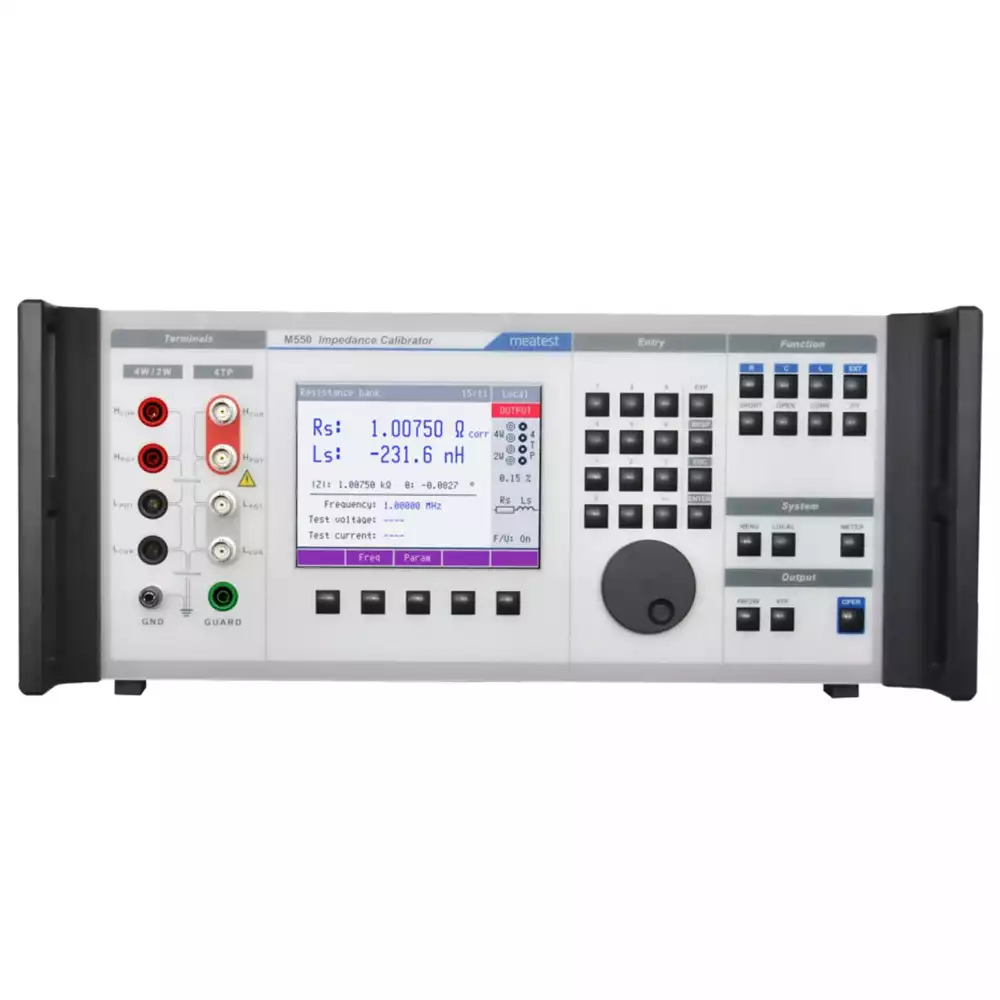

Калибратор M550 оснащен встроенным измерителем уровня тестового сигнала, который может легко использоваться для проверки напряжения, тока и частоты тестового сигнала. На большом жидкокристаллическом дисплее с цветным графическим изображением, расположенном на передней панели, отображаются параметры выбранного магазина, конфигурация настройки, погрешность калибровочных данных и другая полезная информация. Всеми функциями калибратора можно управлять по шине IEEE-488 или по интерфейсу RS-232.
Для компенсации влияния соединительных проводников и собственного импеданса измерителей RLC в калибраторах предусмотрены функциональные кнопки SHORT (Короткое Замыкание, КЗ) и OPEN (холостой ход, ХХ).
Калибратор М-550 позволяет подключить измерители RLC в следующих режимах:
- четырехпарный (4TP);
- двухполюсный (двухпроводному, 2W);
- четырехполюсный (четырехпроводному, 4W).
Долгосрочная стабильность и низкий коэффициент температуры гарантируют минимальное время сдвига значений калибровки в широких рабочих условиях.
|
Интерфейсы ввода/вывода
|
GPIB, RS-232 |
|
Питание
|
230 В, 50 Гц |
|
Масса, кг
|
12 |
|
Габаритные размеры, мм
|
450 x 430 x 150 |
- Поверка и калибровка RLC-метров
- Частотный диапазон от 20 Гц до 1 МГц
- Диапазон сопротивлений от 0,1 Ом до 100 МОм
- Диапазон ёмкости от 10 пФ до 100 мкФ
- Диапазон индуктивности от 10 мкГн до 10 Гн
- Программная компенсация влияния соединительных проводников и собственного импеданса измерителей RLC
- OPEN (ХХ) / SHORT (КЗ) / LOAD (Нагрузка)
- Встроенный измеритель тестового уровня испытуемого устройства
- Удаленное управление через интерфейсы RS-232 и GPIB
Технические характеристики
| Режим работы | 4TP четырехконтактная пара (R/L/C коаксиальный выход для коаксиальных четырехконтактных и четырехконтактных парных установок) |
|---|---|
| 4W четырехконтактный (R/C некоаксиальный для четырехпроводного применения) | |
| 2W двухконтактный (R/C некоаксиальный для двухпроводного применения) | |
| Выходные клеммы | 4 BNC соединителя для коаксиального выхода (4TP) |
| 4 разъема типа банан для некоаксиального выхода (4W/2W) | |
| Диапазон частот | 20 Гц – 1 МГц |
| Сопротивление | |
| Диапазон | 0,1 Ом- 100 МОм (фиксированное десятичное значение в режиме 4TP) |
| 0,1 Ом - 100 МОм (фиксированное десятичное значение в режиме 4W) | |
| 1 Ом - 10 МОм (фиксированное десятичное значение в режиме 2W) | |
| Отклонение от номинального значения | ±(0,05 - 10)% в зависимости от величины, режима и частоты |
| Погрешность калибровки | ±(0,02 - 2)% при частоте 1 кГц в зависимости от величины и режима |
| Температурный коэффициент | (2 – 25) ppm/°C |
| Отображаемые пары параметров | Z/ Ө, Y/ Ө, RS/LS, RS/CS, RP/CP, RP/LP, R/X, G/B |
| Емкость | |
| Диапазон | 10 пФ - 100 мкФ (фиксированные десятичные значения в режиме 4TP) |
| 10 пФ - 100 мкФ (фиксированные десятичные значения в режиме 4W) | |
| 100 пФ - 100 мкФ (фиксированные десятичные значения в режиме 2W) | |
| Отклонение от номинального значения | < ±5% |
| Погрешность калибровки | ±(0,05 – 5,0)% при частоте 1 кГц в зависимости от величины и режима |
| Температурный коэффициент | (30 – 100) ppm/°C |
| Отображаемые пары параметров | Z/Ө, Y/Ө, CS/D, CS/RS, CP/D, CP/RP, CP/G |
| Индуктивность (имитируется только в режиме 4TP) | |
| Диапазон | 10 мкГн - 10 Гн (фиксированные десятичные значения в режиме 4TP) |
| Отклонение от номинального значения | < ±15% |
| Погрешность калибровки | ±(0,15 – 4,0)% при частоте 1 кГц в зависимости от величины и режима |
| Температурный коэффициент | 50 ppm/°C |
| Отображаемые пары параметров | Z/Ө, Y/Ө, LS/Q, LS/RS |
| Устройство измерения тестового уровня | |
| Отображаемые значения | частота, испытательное напряжение, испытательный ток |
| Диапазон частот | 20 Гц - 100 кГц |
| Погрешность измерения частоты | ±0,01% +1 мГц |
| Диапазон напряжения | 200 мВ - 10 В (среднеквадратичное) |
| Погрешность измерения напряжения | ±5 % (в диапазоне 100 мВ - 1 В) |
| ±2 % (в диапазоне 1 В - 10 В) | |
| Диапазон тока | 1 нА - 500 мA |
| Погрешность измерения тока | не установлена |
Общие данные
| Время прогрева: | 15 мин. |
| Интерфейсы | RS-232, GPIB |
| Опорная температура: | 23 ± 2 °C, относительная влажность ниже 80 % |
| Рабочий диапазон температур: | от 15 °C до 30 °C |
| Диапазон температур хранения: | от -10 °C до +55 ° |
| Размеры: | 450 x 430 x 150 мм |
| Масса: | 12 кг |
| Напряжение сети: | 230 В, 50 Гц |
| Потребляемая мощность: | Макс. 40 ВА |
| Наименование | Количество |
|---|---|
| Калибратор индуктивности M550 | 1 шт. |
| Руководство пользователя на русском языке | 1 шт. |
| Сетевой кабель | 1 шт. |
| Кабель BNC-BNC | 1 шт. |
| Кабель типа “банан” | 1 шт. |
| Адаптер BNC/”банан” | 1 шт. |
| Запасной предохранитель | 1 шт. |
| Кабель RS-232 | 1 шт. |
| Наименование | Категория | Язык | Размер файла | Скачать |
| M550 – Калибратор импеданса (m550m.pdf) | Руководство пользователя | EN | 1,3 МБ |
|
