Новинка
Артикул:
WMGBMPI540PV

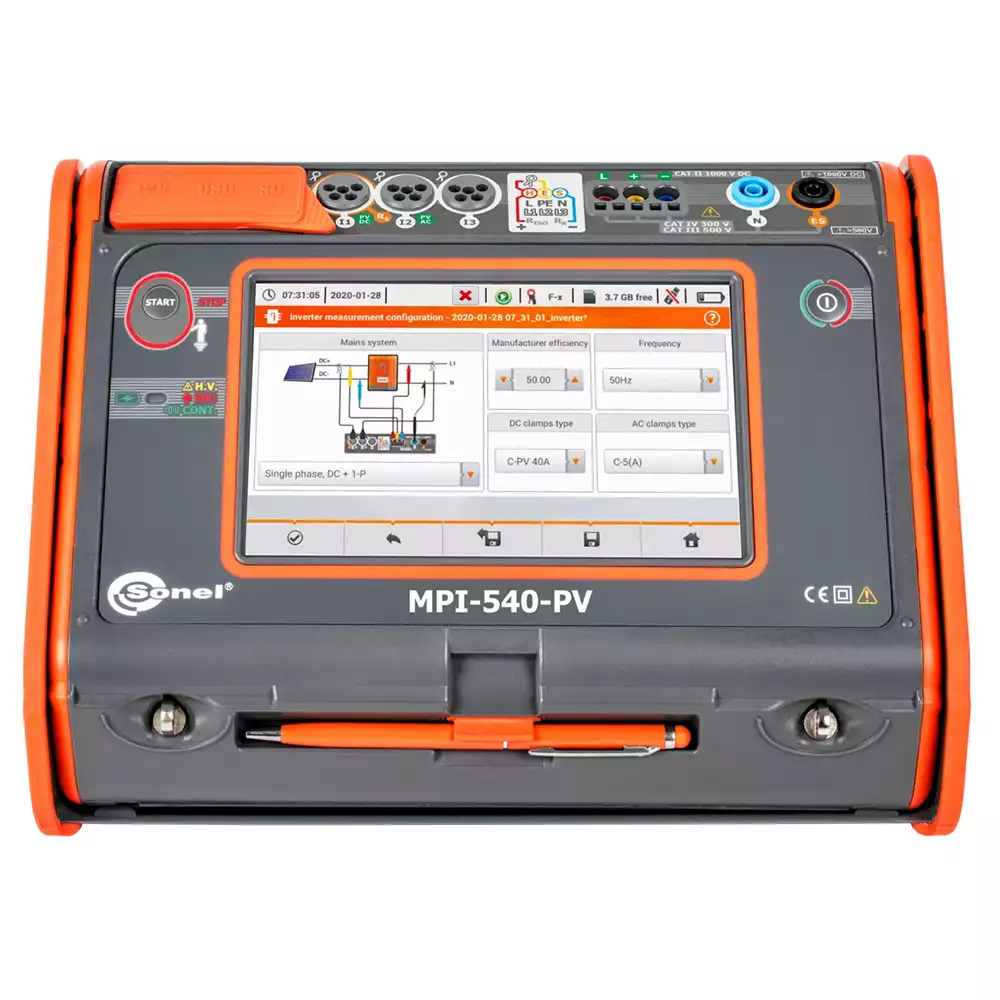

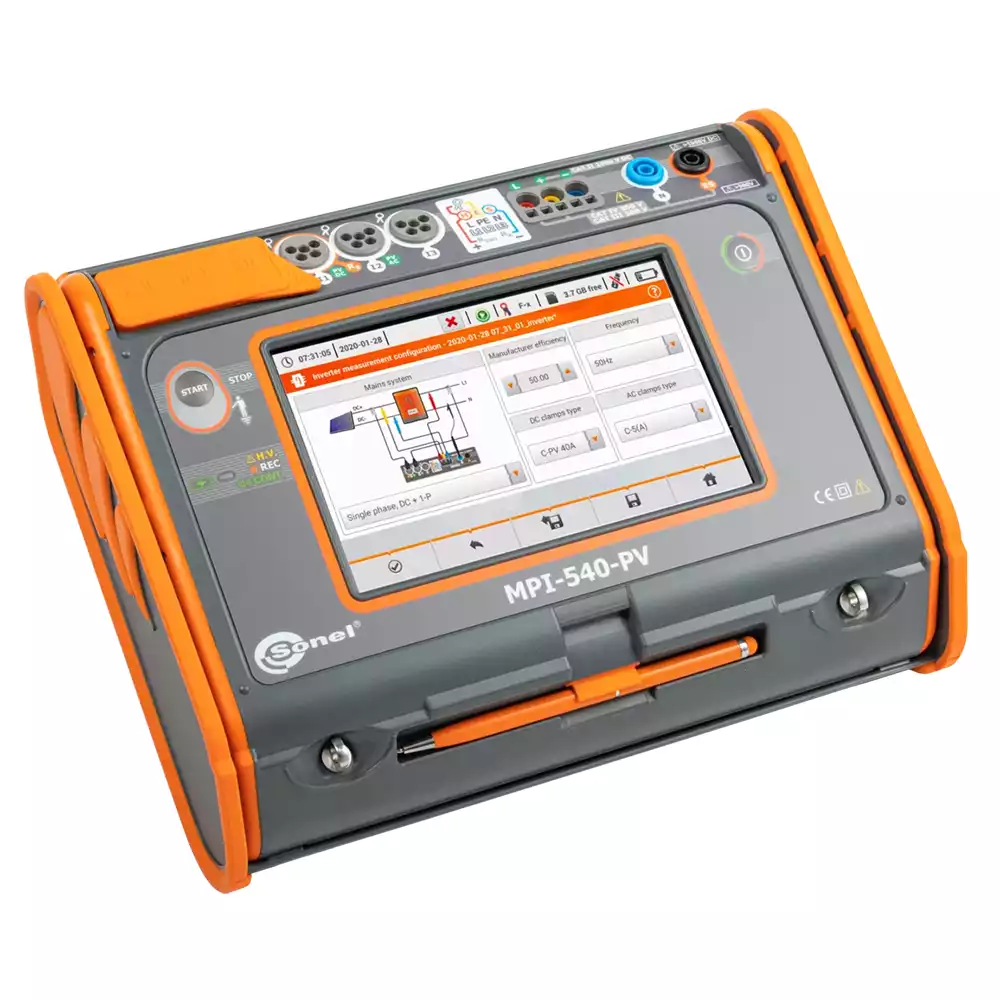

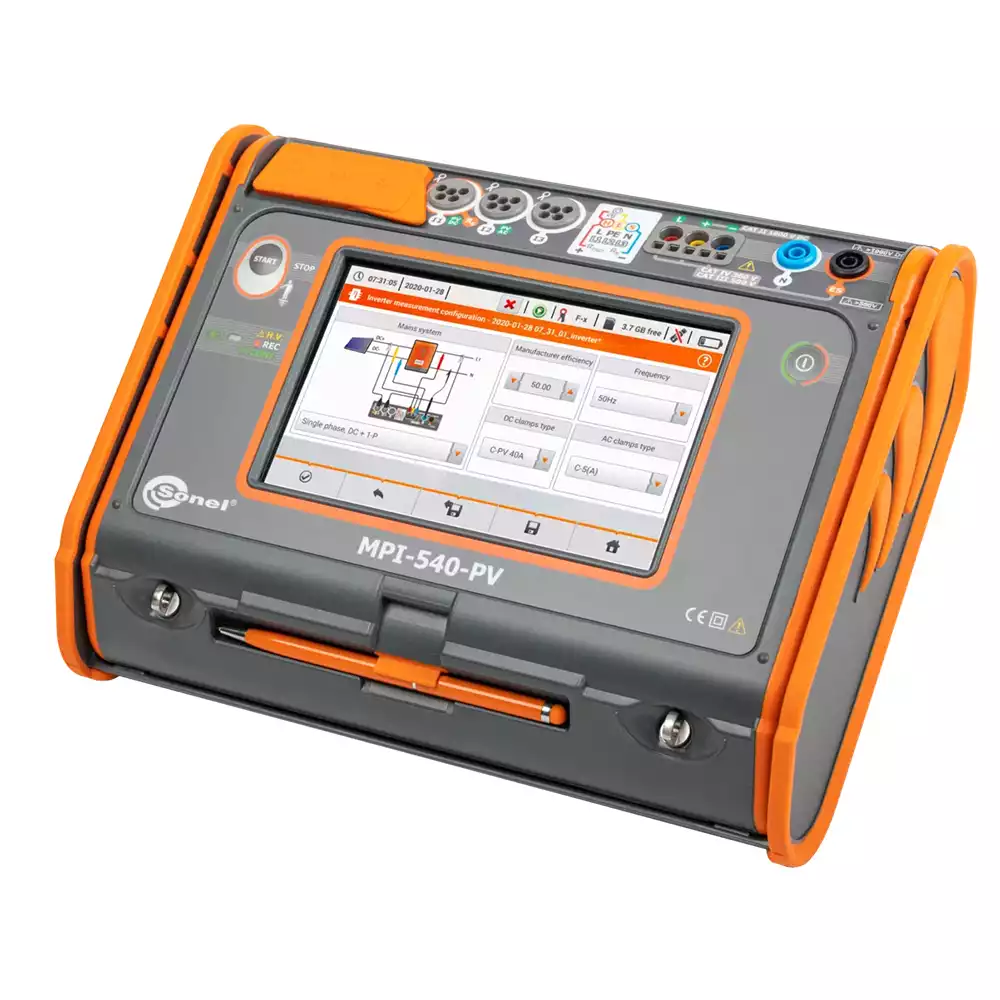

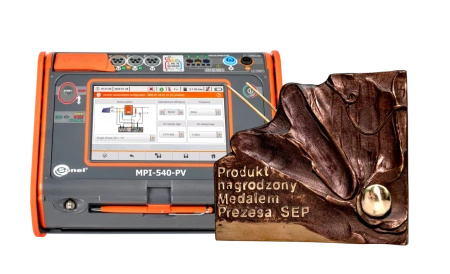

Sonel MPI-540-PV – это многофункциональный тестер электроустановок, специально разработанный для проверки и анализа параметров фотоэлектрических (PV) систем. Прибор также выполняет полный комплекс измерений для оценки безопасности и эффективности бытовых и промышленных электрических установок.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

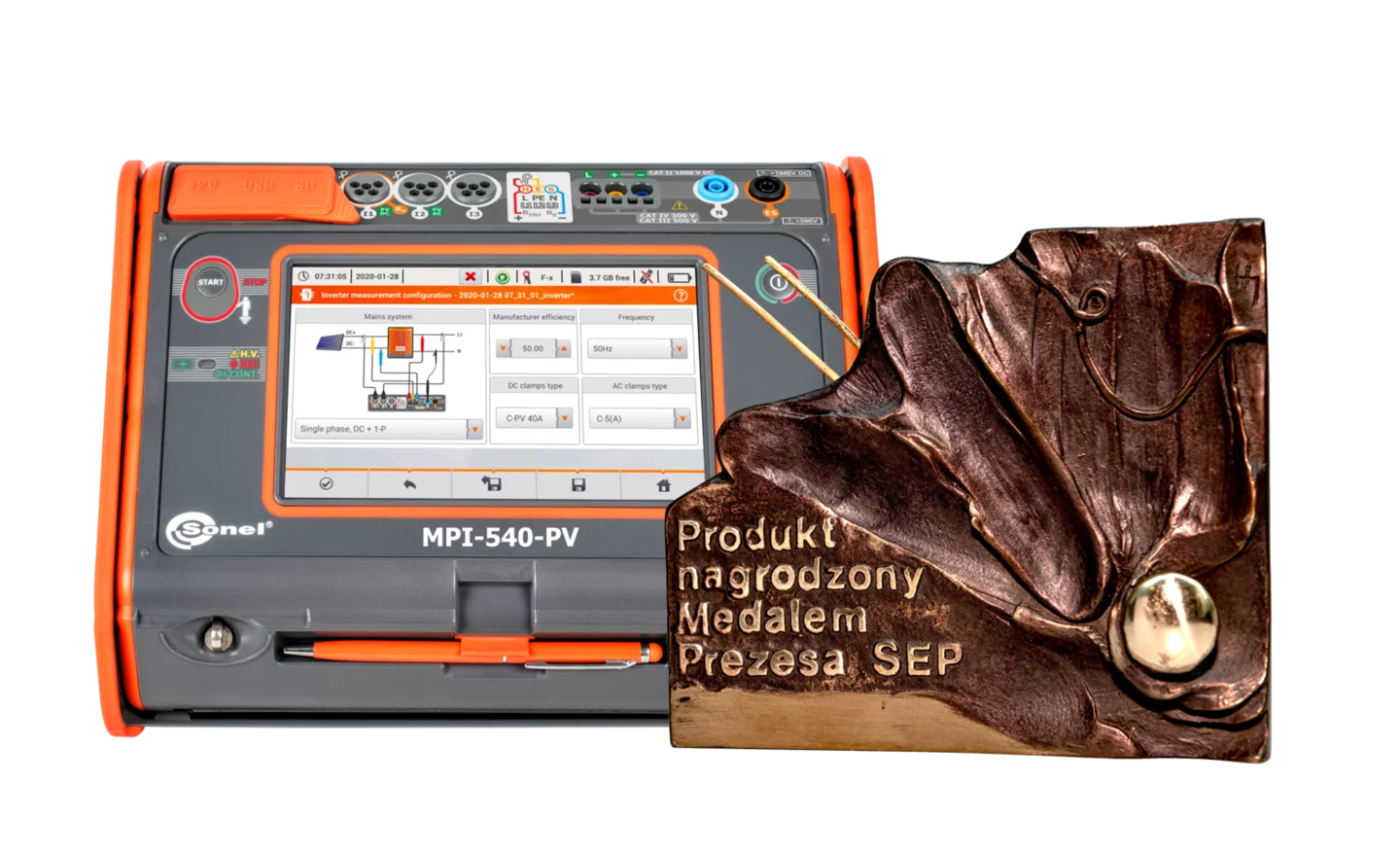

Sonel MPI-540-PV – специализированный мультиметр для фотоэлектрических установок
Sonel MPI-540-PV – это многофункциональный измеритель, созданный специально для проверки параметров фотоэлектрических (PV) установок. С его помощью можно выполнять полный комплекс испытаний на стороне DC и AC в соответствии с требованиями стандарта EN 62446. Дополнительно прибор используется для измерений, определяющих состояние безопасности как бытовых, так и промышленных электроустановок. Это современное решение, предназначенное для специалистов в области монтажа и электрических измерений.
При проверке параметров фотоэлектрических установок прибор автоматически пересчитывает результаты к эталонным условиям STC (Standard Test Conditions). Измерения напряжений, токов и мощностей на стороне DC и AC инвертора позволяют определить его эффективность. Передача данных в ПО Sonel Reports PLUS обеспечивает формирование отчётов по PV-установке.
Удобство работы
Цветной TFT LCD сенсорный экран 7” (800x480) обеспечивает удобную работу и высокую читаемость. Интерфейс остаётся чётким при любых условиях. В комплект входит стилус для работы в диэлектрических перчатках.
Встроенная помощь
Подсказки с диаграммами подключений помогают быстро и правильно выполнить измерения.
Надёжный корпус
Корпус с защитой IP51 защищает от пыли, брызг и механических повреждений. Сенсорный экран закрывается крышкой для дополнительной защиты.
Связь и ПО
Передача данных возможна через USB, карту microSD, Bluetooth и Wi-Fi. Для отчётности применяется Sonel Reports PLUS, для простого экспорта и печати – Sonel Reader, для анализа качества сети – бесплатное ПО Sonel Analysis.
|
Дисплей
|
7″ сенсорный LCD |
|
Класс защиты
|
IP51 |
|
Автотест
|
Да |
|
Интерфейсы с ПК
|
USB, Wi-Fi, Bluetooth |
|
Регистратор параметров сети
|
Трёхфазный |
|
Калькулятор потерь энергии
|
Да |
|
Измерение сопротивления изоляции
|
Да |
|
Установка пределов для каждой функции
|
Да |
|
Масса, кг
|
2.5 |
|
Габаритные размеры, мм
|
288 × 223 × 75 |
Ключевые преимущества
- Крупнейший сенсорный экран на рынке (7”) – высокая эргономика и удобство работы
- Съёмная карта microSD – простое расширение памяти
- Li-Ion аккумулятор – длительное время автономной работы
- Измерения фотоэлектрических установок в соответствии с EN 62446
- Совместимость с измерителем солнечной радиации и температуры
- Генерация отчётов PV-установок с помощью Sonel Reports PLUS
- Трёхфазный регистратор качества электроэнергии – расширенная диагностика
- Отображение параметров сети в реальном времени
- Измерения в соответствии с классом S по EN 61000-4-30 – высокая точность
- Калькулятор стоимости энергии – оценка возможной экономии
- Измерение всех параметров заземления и защиты от поражения током – один прибор вместо нескольких
- Быстрое измерение импеданса петли КЗ в сетях с УЗО без срабатывания
- Автоматические измерения (автотесты) – упрощение работы
Функциональные возможности
MPI-540-PV сочетает функции нескольких приборов, обеспечивая высокую точность:
- Фотоэлектрические установки (EN 62446): проверка непрерывности PE-соединений, сопротивления заземления, сопротивления изоляции на DC-стороне, напряжения холостого хода (UOC), тока короткого замыкания (ISC), рабочих токов и мощностей (DC/AC), эффективности инвертора.
- Качество электроэнергии (50/60 Гц, класс S по EN 61000-4-30): напряжения до 500 В, токи до 3 кА (с клещами), частота, активная/реактивная/полная мощность, PF, cosφ, tanφ, гармоники до 40-го порядка, THD, регистрация событий по току и напряжению, учёт энергии в 4 квадрантах.
- Электроустановки: импеданс петли КЗ (включая сети с УЗО), параметры УЗО, сопротивление изоляции, сопротивление заземления (4 метода + удельное сопротивление грунта), непрерывность защитных соединений, освещённость, чередование фаз, направление вращения двигателей.
Автоматический контроль безопасности
- Тестирование УЗО в Auto-режиме
- Автотесты – предустановленные и пользовательские последовательности измерений
- Автоматическая проверка сопротивления изоляции кабелей с адаптером AutoISO-1000C

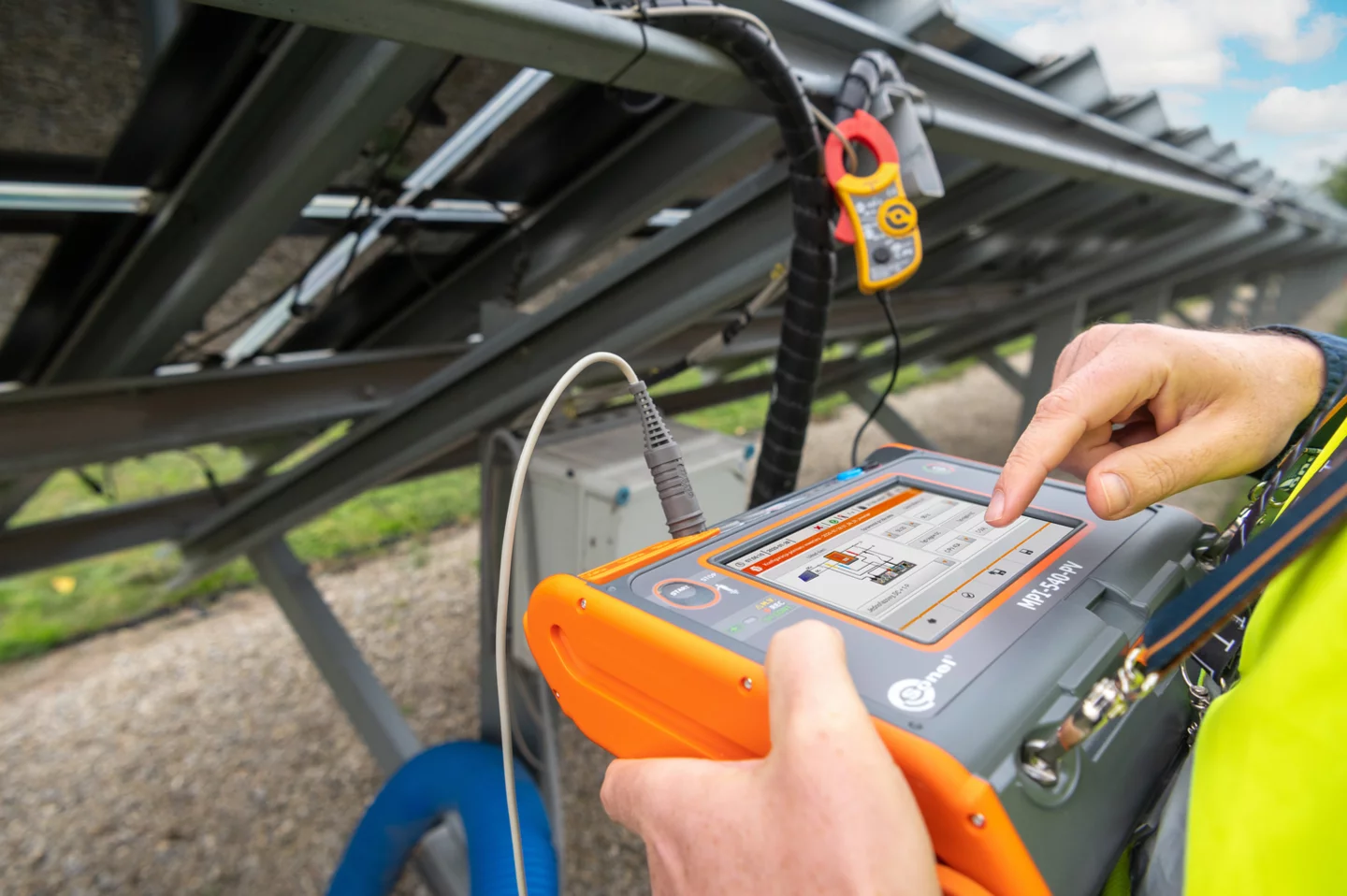

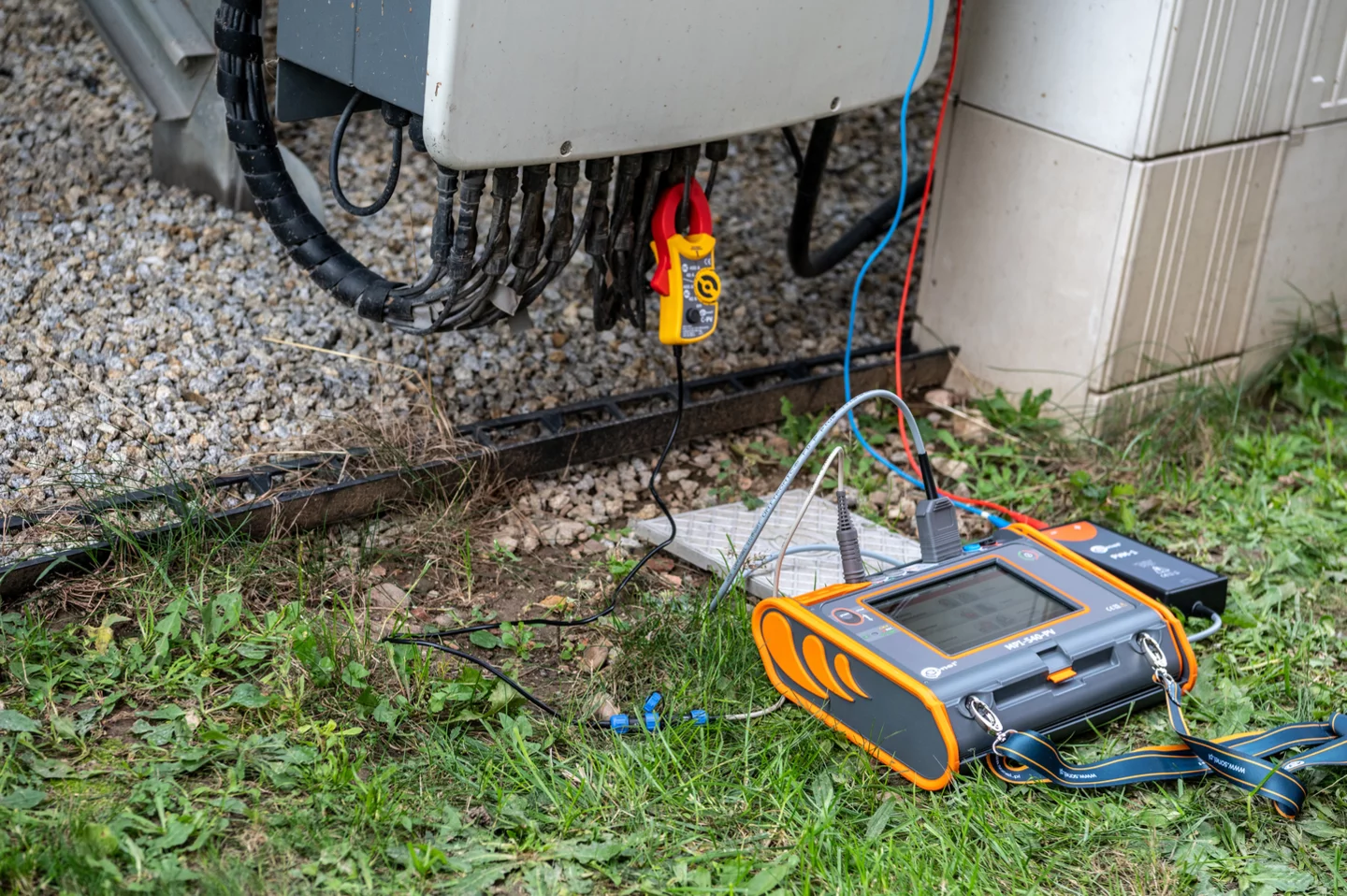

Фотогальванические установки под контролем
MPI-540-PV идеально подходит для комплексного тестирования фотоэлектрических систем. Параметры автоматически приводятся к стандартным условиям STC. Измерения на DC и AC сторонах инвертора позволяют оценить эффективность преобразования. Отчёты формируются в Sonel Reports PLUS.
Регистратор качества электроэнергии
Прибор оснащён трёхфазным регистратором с режимом LIVE и возможностью записи параметров сети. В реальном времени доступны:
- Осциллограммы напряжений и токов
- Графики во времени
- Фазорные диаграммы
- Таблицы параметров
- Спектры гармоник напряжения и тока
Сравнительная таблица тестеров MPI
| Параметр | MPI-540-PV / MPI-540 / MPI-536 / MPI-535 | MPI-530-IT / MPI-530 | MPI-525 | MPI-520 | MPI-507 / MPI-506 | MPI-502F |
|---|---|---|---|---|---|---|
| Дисплей | 7″ сенсорный LCD | графический LCD | графический LCD | графический LCD | сегментный LCD | сегментный LCD |
| Регистратор параметров сети | трёхфазный / трёхфазный / — / — | однофазный | — | — | — | — |
| Автотесты | ✔ | — | — | — | — | — |
| Калькулятор потерь энергии | ✔ / ✔ / — / — | — | — | — | — | — |
| Диапазон измерения сопротивления петли, Ω | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 |
| Разрешение измерения петли, Ω | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 | 0.01 |
| Напряжения измерений петли, В | 95…440 | 95…440 | 95…440 | 95…440 | 180…460 | 180…460 |
| Разрешение измерения петли без срабатывания УЗО, Ω | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Расчёт тока КЗ по номинальному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по измеренному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение в розетке | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерения УЗО (типы) | AC, A, F, B, B+, EV | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A | AC, A |
| Автоизмерение полного набора параметров УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока срабатывания IA (нарастающий метод), мА | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 15, 30, 100, 300, 500 | 10, 30, 100, 300, 500 |
| Одновременное измерение IA и tA за один цикл срабатывания УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение времени срабатывания при коэффициентах номинального тока | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 |
| Измерение напряжения прикосновения UB | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Определение перепутывания L и N | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления изоляции | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Испытательные напряжения, В | 50, 100, 250, 500, 1000, (MPI-536: 1500, 2500) | 50, 100, 250, 500, 1000 | 50, 100, 250, 500, 1000, 2500 | 50, 100, 250, 500, 1000 | 100, 250, 500 | — |
| Диапазон измерений, Ом | 5G / 5G / 10G / 5G | 10G | 10G | 3G | 600M | — |
| Защита от появления напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическая разрядка объекта после измерения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-1000C | ✔ / ✔ / — / ✔ | ✔ | ✔ | — | — | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-2500 | — / — / ✔ / — | — | ✔ | — | — | — |
| Звуковая сигнализация интервалов времени | ✔ | ✔ | ✔ | ✔ | — | — |
| Расчёт коэффициентов абсорбции | — / — / ✔ / — | — | ✔ | — | — | — |
| Измерение целостности цепи током ≥ 200 мА | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивлений низким напряжением | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления заземления | 3p, 4p, 3p+токи, двойные токовые клещи | 3p, 4p, 3p+токи, двойные токовые клещи | 3p | 3p | 3p / — | — |
| Установка пределов для каждой функции | ✔ | ✔ | — | — | — | — |
| Быстрая проверка PE-соединения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение напряжения, В | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 |
| Измерение частоты, Гц | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока, А | опция до 3000 | опция до 3000 | — | опция до 400 | — | — |
| Измерение мощности и cosφ | ✔ / ✔ / — / — | ✔ | — | ✔ | — | — |
| Измерение гармоник напряжения/тока до 40-й | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Измерение THD для U и I | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Проверка чередования фаз, В | 95…500 | 95…500 | 95…500 | 95…500 | 100…440 | — |
| Память (записи) | 100 000 | 10 000 для каждого типа измерений | 990 | 990 | 990 | 990 |
| Источник питания | аккумулятор | аккумулятор / батареи | аккумулятор / батареи | батареи / аккумулятор | батареи / аккумулятор | батареи / аккумулятор |
| Встроенное быстрое зарядное устройство | ✔ | ✔ | ✔ | ✔ | — | — |
| Интерфейсы передачи данных | USB, Bluetooth, Wi-Fi | USB, Bluetooth | USB | USB | Bluetooth | Bluetooth |
| Габариты [мм] | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 220 × 102 × 61 | 220 × 102 × 61 |
| Масса [кг] | 2.5 | 2.2 | 2.2 | 2.2 | 0.8 | 0.8 |
Технические характеристики
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | IV 300 V, III 500 V MPI-540-PV | II 1000 V DC |
| Степень защиты | IP51 |
| Тип изоляции согласно EN 61010-1 и IEC 61557 | двойная |
| Габариты | 288 × 223 × 75 мм |
| Масса | ок. 2,5 кг |
| Рабочая температура | 0…+45 °C |
| Температура хранения | −20…+60 °C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40…60% |
| Память и коммуникации | |
| Память результатов измерений | неограниченно |
| Передача данных | USB 2.0 |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| требования по стандарту | EN 61326-2-2 |
Стандартные аксессуары
| Наименование | MPI-540-PV Solar | MPI-540-PV Solar Start | MPI-540-PV | MPI-540-PV Start | MPI-540 | MPI-540 Start |
|---|---|---|---|---|---|---|
| IRM-1 измеритель солнечной радиации и температуры WMGBIRM1 |
1 | 1 | — | — | — | — |
| Комплект для монтажа и измерений IRM-1 WASONTPVCKPL |
1 | 1 | — | — | — | — |
| Блок питания 5 В с USB 2.0 и съёмным micro-USB кабелем WAZASZ24 |
1 | 1 | 1 | 1 | — | — |
| Адаптер LORA-S1 для передачи данных WAADAUSBLORA |
1 | 1 | — | — | — | — |
| Адаптер PVM-1 WAADAPVM1 |
1 | 1 | 1 | 1 | — | — |
| Адаптер MC4–банановые гнёзда (комплект) WAADAMC4 |
1 | 1 | 1 | 1 | — | — |
| Адаптер WS-03 с кнопкой START и разъёмом UNI-Schuko (CAT III 300 V) WAADAWS03 |
1 | 1 | 1 | 1 | 1 | 1 |
| Клещи C-PV WACEGCPVOKR |
1 | 1 | 1 | 1 | — | — |
| Адаптер для клещей C-PV WAADACPV |
1 | 1 | 1 | 1 | — | — |
| Гибкие клещи F-3A (Ø 120 мм) WACEGF3AOKR |
3 | 3 | 3 | — | — | — |
| Измерительный провод 1,2 м (чёрный / красный / синий / жёлтый) WAPRZ1X2BLBBN / WAPRZ1X2REBB / WAPRZ1X2BUBB / WAPRZ1X2YEBB |
1/1/1/1 | 1/1/1/1 | 1/1/1/1 | 1/1/1/1 | 1/1/1/1 | 1/1/1/1 |
| Крокодил 1 кВ 20 А (чёрный / красный / синий / жёлтый) WAKROBL20K01 / WAKRORE20K02 / WAKROBU20K02 / WAKROYE20K02 |
1/1/1/1 | 1/1/1/1 | 1/1/1/1 | 1/1/1/1 | 1/1/1/1 | 1/1/1/1 |
| Щуп 1 кВ (банановое гнездо) красный / синий / жёлтый WASONREOGB1 / WASONBUOGB1 / WASONYEOGB1 |
1/1/1 | 1/1/1 | 1/1/1 | 1/1/1 | 1/1/1 | 1/1/1 |
| Измерительный провод 15 м, синий (катушка) WAPRZ015BUBBSZ |
1 | 1 | 1 | 1 | 1 | 1 |
| Измерительный провод 30 м, красный (катушка) WAPRZ030REBBSZ |
1 | 1 | 1 | 1 | 1 | 1 |
| Контактный заземляющий щуп (стержень) 30 см WASONG30 |
2 | 2 | 2 | 2 | 2 | 2 |
| Адаптер напряжения с резьбой M4/M6 (набор 4 шт.) WAADAM4M64 |
1 | 1 | 1 | 1 | 1 | 1 |
| USB кабель WAPRZUSB |
1 | 1 | 1 | 1 | 1 | 1 |
| Карта памяти microSD 4 GB WAPOZMSD4 |
1 | 1 | 1 | 1 | 1 | 1 |
| Блок питания Z-7 + кабель 230 V WAZASZ7 |
1 | 1 | 1 | 1 | 1 | 1 |
| Кабель для зарядки от прикуривателя (12 В) WAPRZLAD12SAM |
1 | 1 | 1 | 1 | 1 | 1 |
| Li-Ion аккумулятор 11,1 В 3,4 А·ч WAAKU15 |
1 | 1 | 1 | 1 | 1 | 1 |
| Стилус для сенсорного экрана WAPOZTPEN |
1 | 1 | 1 | 1 | 1 | 1 |
| Комплект подвесных ремней L-2 WAPOZSZEKPL |
1 | 1 | 1 | 1 | 1 | 1 |
| Сумка M-13 WAFUTM13 |
1 | 1 | — | — | — | — |
| Сумка L-2 WAFUTL2 |
— | — | 1 | 1 | 1 | 1 |
| Рюкзак L-19 WAFUTL19 |
1 | 1 | — | — | — | — |
| Сертификат заводской калибровки – MPI-540-PV | 1 | 1 | 1 | 1 | 1 | 1 |
| Сертификат заводской калибровки – IRM-1 | 1 | 1 | — | — | — | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Адаптер WS-04 с угловой вилкой UNI-Schuko | WAADAWS04 |
| Измерительный провод для петли короткого замыкания 5 м / 10 м / 20 м | WAPRZ005REBB, WAPRZ010REBB, WAPRZ020REBB |
| Измерительный провод для сопротивления заземления 25 м / 50 м | WAPRZ025BUBBSZ, WAPRZ050YEBBSZ |
| Щуп освещённости LP-1 с разъёмом WS-06 (комплект) | WAADALP1KPL |
| Щуп освещённости LP-1 (только датчик с miniDIN-4P) | WAADALP1 |
| Адаптер WS-06 (miniDIN-4P розетка) | WAADAWS06 |
| Щуп освещённости LP-10B с разъёмом WS-06 (комплект) | WAADALP10BKPL |
| Щуп освещённости LP-10B (только датчик с miniDIN-4P) | WAADALP10B |
| Щуп освещённости LP-10A с разъёмом WS-06 (комплект) | WAADALP10AKPL |
| Щуп освещённости LP-10A (только датчик с miniDIN-4P) | WAADALP10A |
| Адаптер AutoISO-1000C | WAADAAISO10C |
| Адаптер EVSE-01 для проверки зарядных станций электромобилей | WAADAEVSE01 |
| Клещи N-1 передающие (Ø 52 мм) | WACEGN1BB |
| Клещи C-3 (Ø 52 мм) | WACEGC3OKR |
| Клещи C-7A (Ø 24 мм) 100 А AC | WACEGC7AOKR |
| Клещи C-5A (Ø 39 мм) 1000 А AC/DC | WACEGC5AOKR |
| Клещи C-6A (Ø 20 мм) 10 А AC | WACEGC6AOKR |
| Клещи C-4A (Ø 52 мм) 1000 А AC | WACEGC4AOKR |
| Гибкие клещи F-2A (Ø 235 мм) | WACEGF2AOKR |
| Адаптер трёхфазной розетки 16 A / 32 A | WAADAAGT16C, WAADAAGT32C |
| Адаптер трёхфазной розетки 16 A / 32 A | WAADAAGT16P, WAADAAGT32P |
| Адаптер промышленной розетки 16 A / 32 A | WAADAAGT16T, WAADAAGT32T |
| Адаптер трёхфазной розетки 63 A | WAADAAGT63P |
| Гибкие клещи F-1A (Ø 360 мм) | WACEGF1AOKR |
| Свидетельство о калибровке с аккредитацией | — |
| Контактный заземляющий щуп 80 см | WASONG80V2 |
| Зажим с банановым гнездом | WAZACIMA1 |
| Сумка L-3 (для щупов 80 см) | WAFUTL3 |
| Комплект IRM-1 MPI для измерения солнечной радиации (только для MPI-540-PV / PV Start) | WMGBIRM1MPI |
| Гибкие клещи F-3A (Ø 120 мм) (только для MPI-540 Start / PV Start) | WACEGF3AOKR |
| Адаптер LORA-S1 для передачи данных (только для MPI-540-PV / PV Start) | WAADAUSBLORA |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Тестер электроустановок многофункциональный MPI-540 / 540-PV (MPI-540_540-PV insobs skr v2.09 GB.pdf) | Руководство пользователя | EN | 6,2 МБ |
|
| Тестер электроустановок многофункциональный MPI-540 / 540-PV (datasheet_MPI-540_540-PV_EN_v2.09.pdf) | Data Sheet | EN | 2,1 МБ |
|
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
