Артикул:
WMGBMPI535

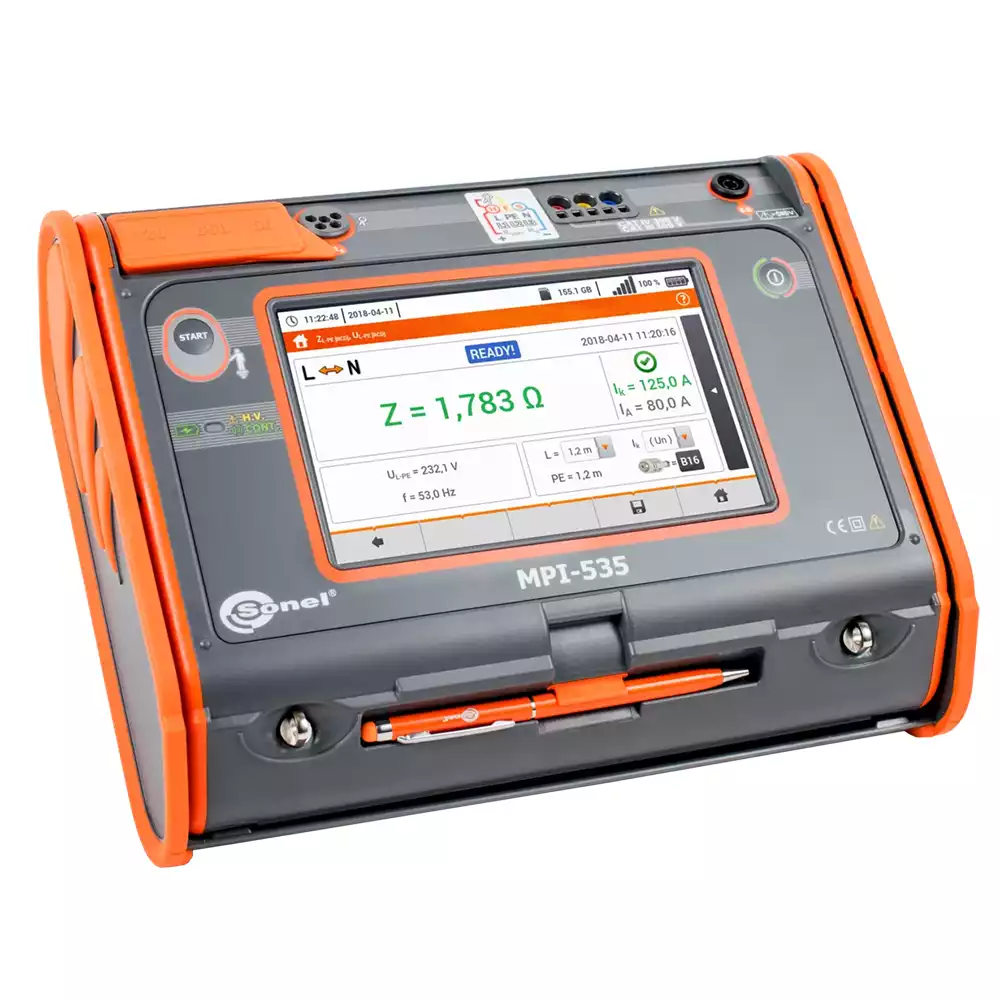

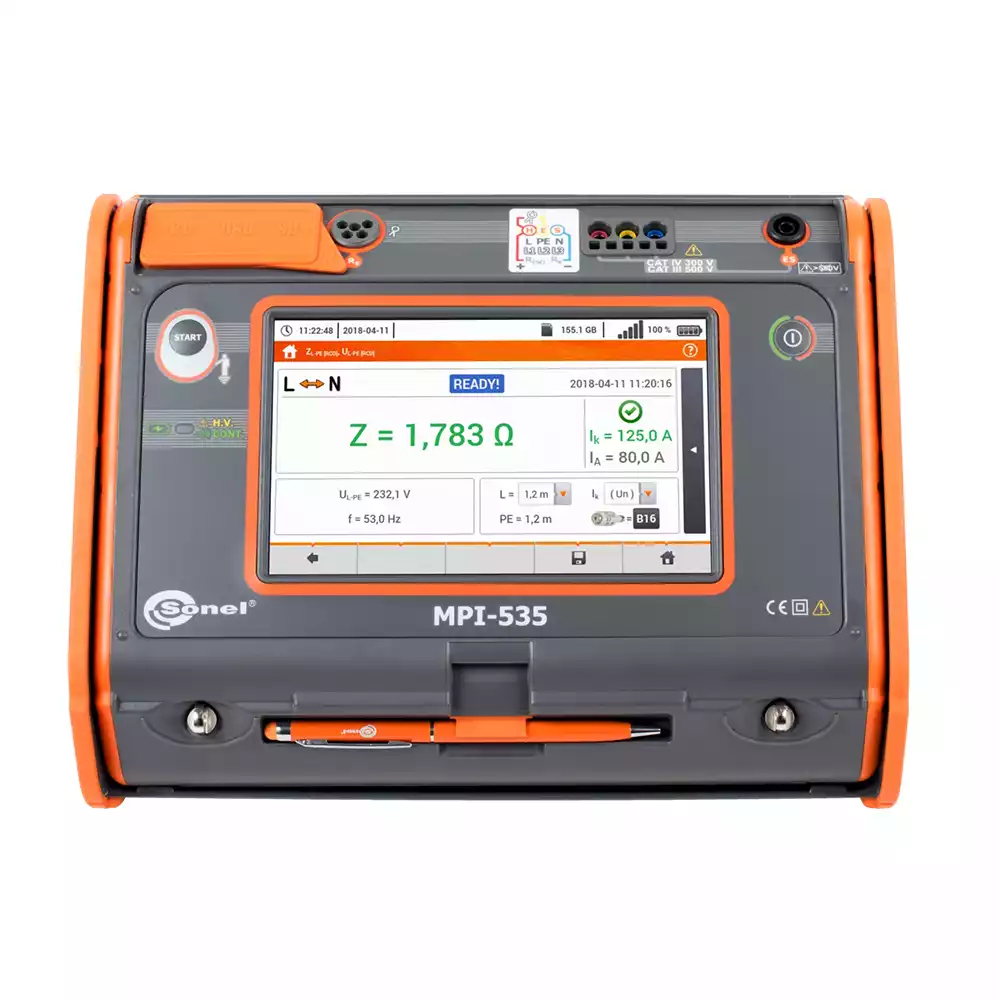

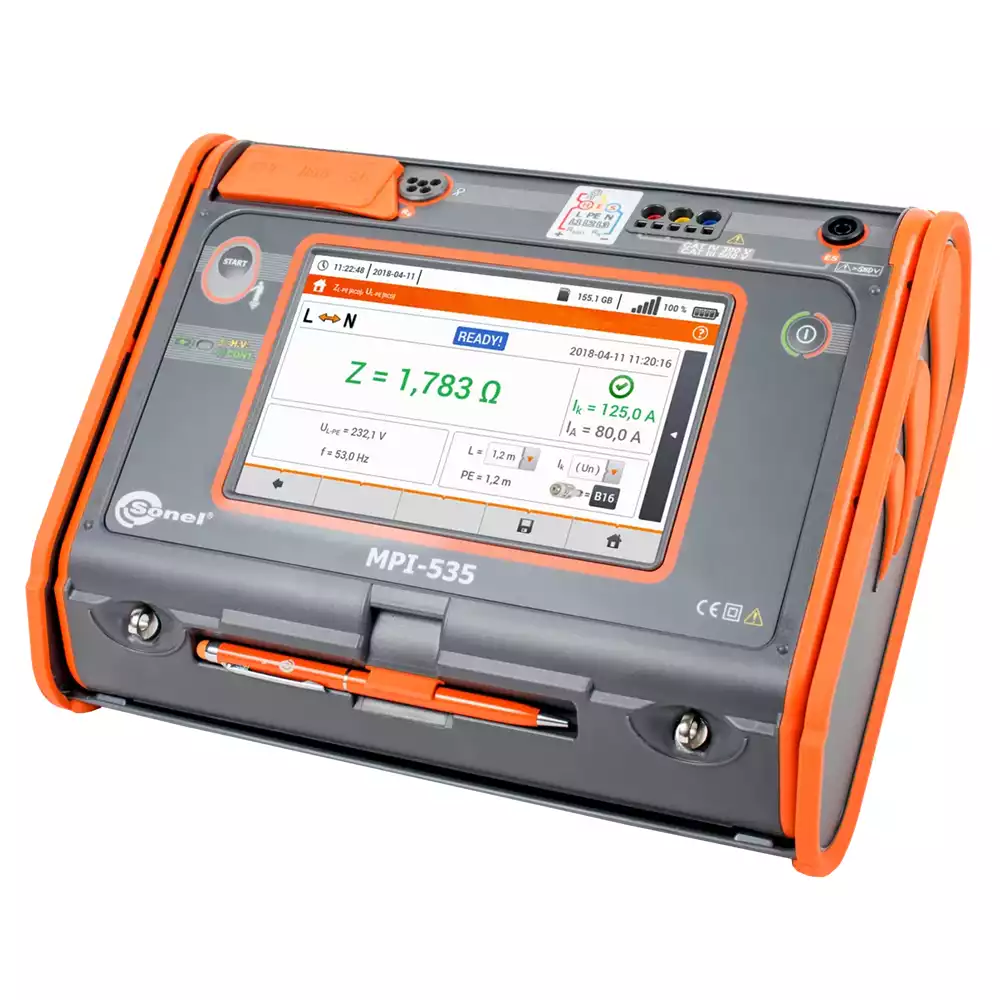

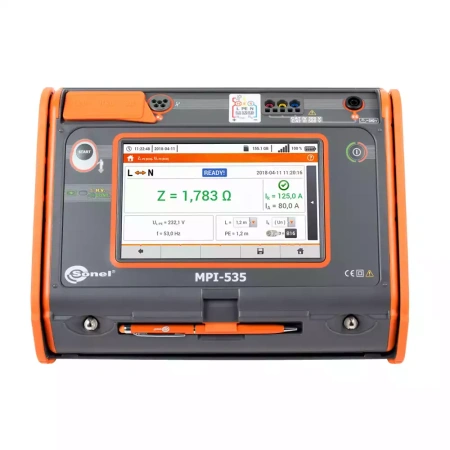

Sonel MPI-535 – многофункциональный тестер электроустановок, предназначенный для проверки параметров безопасности бытовых и промышленных электрических сетей. Прибор объединяет в себе широкий набор автоматизированных измерений, позволяя оперативно контролировать заземление, изоляцию и защиту от поражения электрическим током.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Sonel MPI-535 – максимум функционала по минимальной цене

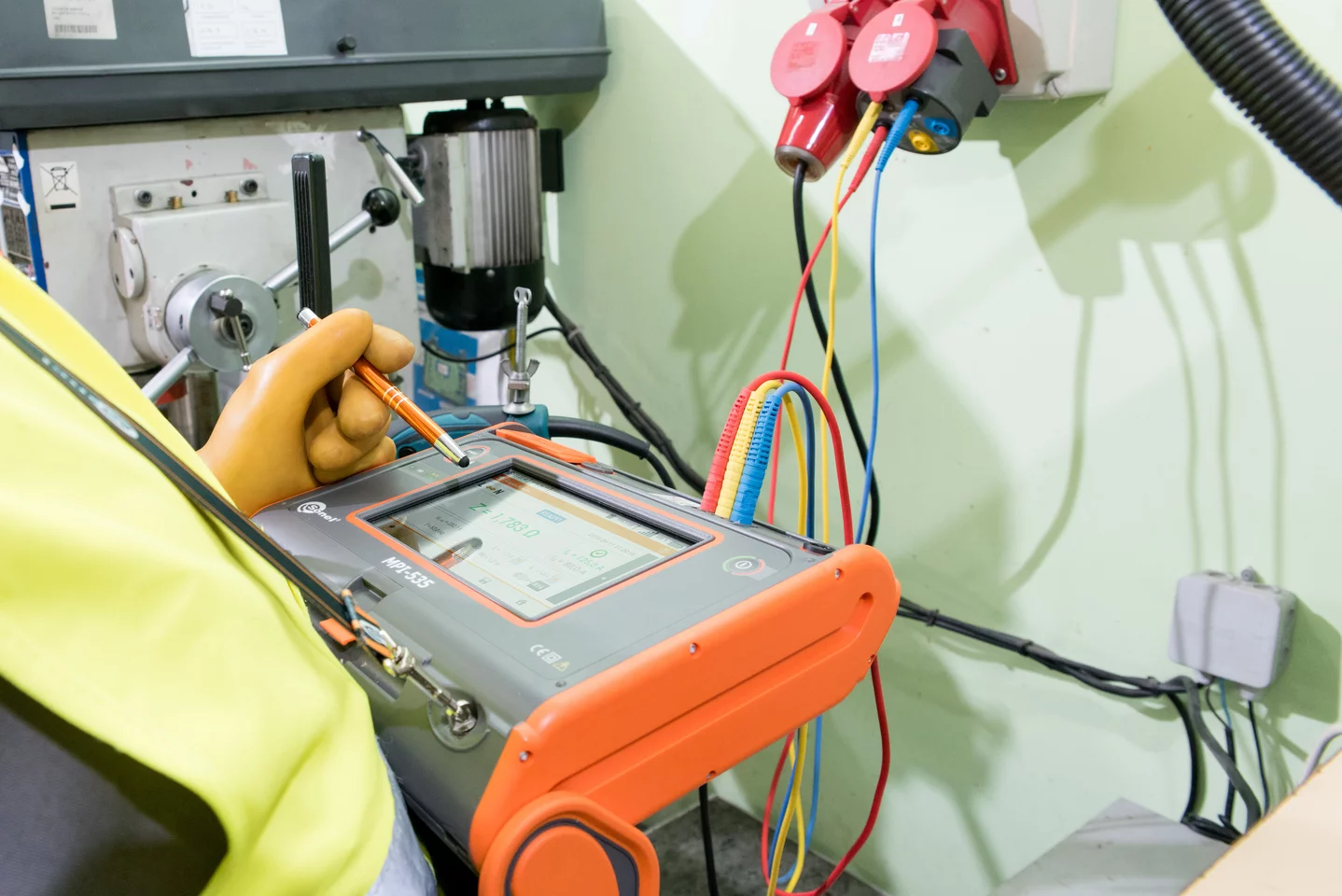

Измеритель Sonel MPI-535 предназначен для проверки электрических установок в жилых и промышленных объектах. Набор измерений, выполняемых прибором, позволяет получить результаты, определяющие безопасность установки. Устройство обеспечивает проведение полного комплекса испытаний параметров защиты от поражения электрическим током с помощью одного универсального прибора.
Высокая автоматизация измерений позволяет тестировать работу устройств защитного отключения (УЗО) в режиме Auto, а также выполнять предустановленные последовательности измерений (автотесты) с возможностью добавления собственных сценариев. Автоматическое измерение сопротивления изоляции 3-, 4- и 5-жильных кабелей возможно при использовании дополнительного адаптера AutoISO-1000C.
Удобство считывания
Цветной сенсорный TFT LCD-дисплей 7” (800x480 пикселей) обеспечивает лёгкую работу и удобное чтение параметров и графиков. Крупные символы интерфейса хорошо различимы в любых условиях. В комплекте поставляется стилус для работы даже в диэлектрических перчатках.
Встроенная система помощи
Прибор оснащён экранами-подсказками с диаграммами подключений, что позволяет быстро и правильно выполнить измерения в зависимости от их типа.
Повышенная устойчивость к условиям эксплуатации
Прочный корпус с защитой IP51 обеспечивает устойчивость к пыли, брызгам и механическим воздействиям. Защитная крышка оберегает сенсорный экран и облегчает транспортировку прибора.
Связь и программное обеспечение
MPI-535 поддерживает множество интерфейсов: USB, съёмная SD-карта, а также беспроводные модули Bluetooth и Wi-Fi. Для формирования отчётов используется ПО Sonel Reports PLUS. Для сохранения данных в простых форматах и печати доступно бесплатное ПО Sonel Reader.
|
Дисплей
|
7″ сенсорный LCD |
|
Класс защиты
|
IP51 |
|
Автотест
|
Да |
|
Интерфейсы с ПК
|
USB, Wi-Fi, Bluetooth |
|
Измерение сопротивления изоляции
|
Да |
|
Установка пределов для каждой функции
|
Да |
|
Масса, кг
|
2.5 |
|
Габаритные размеры, мм
|
288 × 223 × 75 |
Ключевые преимущества
- Крупнейший на рынке сенсорный экран (7") – удобство и эргономика работы
- Съёмная microSD-карта – лёгкое расширение памяти
- Аккумулятор Li-Ion – длительное время работы
- Все измерения заземления и защиты от поражения электрическим током в одном приборе
- Быстрое измерение импеданса петли КЗ в сетях с УЗО без срабатывания – экономия времени
- Автоматические измерения – выполнение последовательностей в режиме авто
- Быстрый переход от измерений к отчёту – высокая эффективность
Особенности
- Измерение импеданса петли короткого замыкания (в том числе в цепях с УЗО)
- Проверка параметров УЗО
- Измерение сопротивления изоляции
- Измерение сопротивления заземления (4 метода + измерение удельного сопротивления грунта)
- Измерение целостности защитных и уравнительных соединений
- Измерение освещённости
- Проверка чередования фаз
- Определение направления вращения двигателя
Автоматический контроль безопасности установок
- Автоматический режим тестирования УЗО
- Автотесты – свободно настраиваемые последовательности измерений
- Адаптер AutoISO-1000C для автоматического измерения сопротивления изоляции 3-, 4- и 5-жильных кабелей без переключения
Сравнительная таблица тестеров MPI
| Параметр | MPI-540-PV / MPI-540 / MPI-536 / MPI-535 | MPI-530-IT / MPI-530 | MPI-525 | MPI-520 | MPI-507 / MPI-506 | MPI-502F |
|---|---|---|---|---|---|---|
| Дисплей | 7″ сенсорный LCD | графический LCD | графический LCD | графический LCD | сегментный LCD | сегментный LCD |
| Регистратор параметров сети | трёхфазный / трёхфазный / — / — | однофазный | — | — | — | — |
| Автотесты | ✔ | — | — | — | — | — |
| Калькулятор потерь энергии | ✔ / ✔ / — / — | — | — | — | — | — |
| Диапазон измерения сопротивления петли, Ω | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 |
| Разрешение измерения петли, Ω | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 | 0.01 |
| Напряжения измерений петли, В | 95…440 | 95…440 | 95…440 | 95…440 | 180…460 | 180…460 |
| Разрешение измерения петли без срабатывания УЗО, Ω | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Расчёт тока КЗ по номинальному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по измеренному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение в розетке | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерения УЗО (типы) | AC, A, F, B, B+, EV | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A | AC, A |
| Автоизмерение полного набора параметров УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока срабатывания IA (нарастающий метод), мА | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 15, 30, 100, 300, 500 | 10, 30, 100, 300, 500 |
| Одновременное измерение IA и tA за один цикл срабатывания УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение времени срабатывания при коэффициентах номинального тока | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 |
| Измерение напряжения прикосновения UB | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Определение перепутывания L и N | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления изоляции | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Испытательные напряжения, В | 50, 100, 250, 500, 1000, (MPI-536: 1500, 2500) | 50, 100, 250, 500, 1000 | 50, 100, 250, 500, 1000, 2500 | 50, 100, 250, 500, 1000 | 100, 250, 500 | — |
| Диапазон измерений, Ом | 5G / 5G / 10G / 5G | 10G | 10G | 3G | 600M | — |
| Защита от появления напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическая разрядка объекта после измерения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-1000C | ✔ / ✔ / — / ✔ | ✔ | ✔ | — | — | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-2500 | — / — / ✔ / — | — | ✔ | — | — | — |
| Звуковая сигнализация интервалов времени | ✔ | ✔ | ✔ | ✔ | — | — |
| Расчёт коэффициентов абсорбции | — / — / ✔ / — | — | ✔ | — | — | — |
| Измерение целостности цепи током ≥ 200 мА | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивлений низким напряжением | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления заземления | 3p, 4p, 3p+токи, двойные токовые клещи | 3p, 4p, 3p+токи, двойные токовые клещи | 3p | 3p | 3p / — | — |
| Установка пределов для каждой функции | ✔ | ✔ | — | — | — | — |
| Быстрая проверка PE-соединения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение напряжения, В | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 |
| Измерение частоты, Гц | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока, А | опция до 3000 | опция до 3000 | — | опция до 400 | — | — |
| Измерение мощности и cosφ | ✔ / ✔ / — / — | ✔ | — | ✔ | — | — |
| Измерение гармоник напряжения/тока до 40-й | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Измерение THD для U и I | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Проверка чередования фаз, В | 95…500 | 95…500 | 95…500 | 95…500 | 100…440 | — |
| Память (записи) | 100 000 | 10 000 для каждого типа измерений | 990 | 990 | 990 | 990 |
| Источник питания | аккумулятор | аккумулятор / батареи | аккумулятор / батареи | батареи / аккумулятор | батареи / аккумулятор | батареи / аккумулятор |
| Встроенное быстрое зарядное устройство | ✔ | ✔ | ✔ | ✔ | — | — |
| Интерфейсы передачи данных | USB, Bluetooth, Wi-Fi | USB, Bluetooth | USB | USB | Bluetooth | Bluetooth |
| Габариты [мм] | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 220 × 102 × 61 | 220 × 102 × 61 |
| Масса [кг] | 2.5 | 2.2 | 2.2 | 2.2 | 0.8 | 0.8 |
Технические характеристики
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | IV 300 V, III 500 V |
| Степень защиты | IP51 |
| Тип изоляции согласно EN 61010-1 и IEC 61557 | двойная |
| Габариты | 288 × 223 × 75 мм |
| Масса | ок. 2,5 кг |
| Рабочая температура | 0…+45 °C |
| Температура хранения | −20…+60 °C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40…60% |
| Память и коммуникации | |
| Память результатов измерений | неограниченно |
| Передача данных | USB 2.0 |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| требования по стандарту | EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Измерительный провод 1,2 м (банановые разъёмы) красный / синий / жёлтый | WAPRZ1X2REBB, WAPRZ1X2BUBB, WAPRZ1X2YEBB |
| Крокодил 1 кВ 20 А красный / синий / жёлтый | WAKRORE20K02, WAKROBU20K02, WAKROYE20K02 |
| Щуп 1 кВ (банановое гнездо) красный / синий / жёлтый | WASONREOGB1, WASONBUOGB1, WASONYEOGB1 |
| Адаптер WS-03 с кнопкой START и разъёмом UNI-Schuko (CAT III 300 V) | WAADAWS03 |
| Измерительный провод на катушке 15 м / 30 м | WAPRZ015BUBBSZ, WAPRZ030REBBSZ |
| Контактные заземляющие штанги (2 шт.), 30 см | WASONG30 |
| Зарядное устройство Z-7 + кабель 230 V | WAZASZ7 |
| Li-Ion аккумулятор 11,1 В 3,4 А·ч | WAAKU15 |
| USB кабель | WAPRZUSB |
| Комплект подвесных ремней L-2 | WAPOZSZEKPL |
| Сумка L-2 | WAFUTL2 |
| Сертификат заводской калибровки | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Кабель для зарядки аккумулятора от прикуривателя (12 В) | WAPRZLAD12SAM |
| Адаптер WS-04 с угловой UNI-Schuko вилкой | WAADAWS04 |
| Провод для измерения петли короткого замыкания 5/10/20 м | WAPRZ005REBB, WAPRZ010REBB, WAPRZ020REBB |
| Провод для измерения сопротивления заземления 25 м | WAPRZ025BUBBSZ |
| Провод для измерения сопротивления заземления 50 м | WAPRZ050YEBBSZ |
| Щуп освещённости LP-1 с разъёмом WS-06 | WAADALP1KPL / WAADALP1 / WAADAWS06 |
| Щуп освещённости LP-10B с разъёмом WS-06 | WAADALP10BKPL / WAADALP10B / WAADAWS06 |
| Щуп освещённости LP-10A с разъёмом WS-06 | WAADALP10AKPL / WAADALP10A / WAADAWS06 |
| Адаптер AutoISO-1000C | WAADAAISO10C |
| Адаптер EVSE-01 для проверки станций зарядки электромобилей | WAADAEVSE01 |
| N-1 передающая клеща (Ø 52 мм) | WACEGN1BB |
| Клещи C-3 (Ø 52 мм) | WACEGC3OKR |
| Адаптер трёхфазной розетки 16 A / 32 A | WAADAAGT16C, WAADAAGT32C |
| Адаптер трёхфазной розетки 16 A / 32 A | WAADAAGT16P, WAADAAGT32P |
| Адаптер промышленной розетки 16 A / 32 A | WAADAAGT16T, WAADAAGT32T |
| Адаптер трёхфазной розетки 63 A | WAADAAGT63P |
| Щуп сопротивления PRS-1 | WASONPRS1 |
| Складной щуп 1 кВ, 2 м (банановое гнездо) | WASONSP2M |
| Катушка для проводов | WAPOZSZP1 |
| Контактный заземляющий щуп 80 см | WASONG80V2 |
| Зажим с банановым гнездом | WAZACIMA1 |
| Сумка L-3 (для щупов 80 см) | WAFUTL3 |
| Адаптер для проверки УЗО TWR-1J | WAADATWR1J |
| Симулятор кабеля CS-1 | WAADACS1 |
| Карта памяти microSD 4 GB | — |
| Свидетельство о калибровке с аккредитацией | — |
| Программное обеспечение Sonel Reports PLUS | WAPROREPORTSPLUS |
| Стилус для сенсорного экрана | WAPOZTPEN |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MPI-535 – Тестер электроустановок многофункциональный (MPI-535 insobs v1.11 GB.pdf) | Руководство пользователя | EN | 14,8 МБ |
|
| MPI-535 – Тестер электроустановок многофункциональный (datasheet_MPI-535_EN_v2.06.pdf) | Data Sheet | EN | 990,6 КБ |
|
