Артикул:
WMGBMPI520

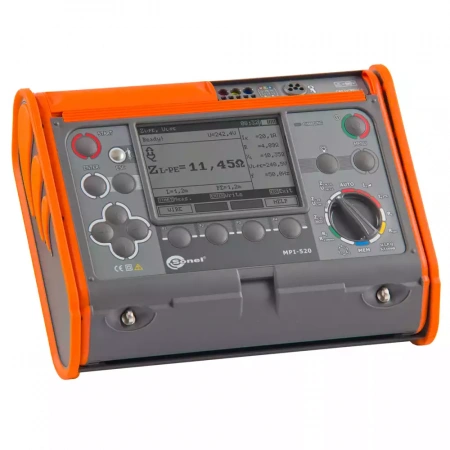

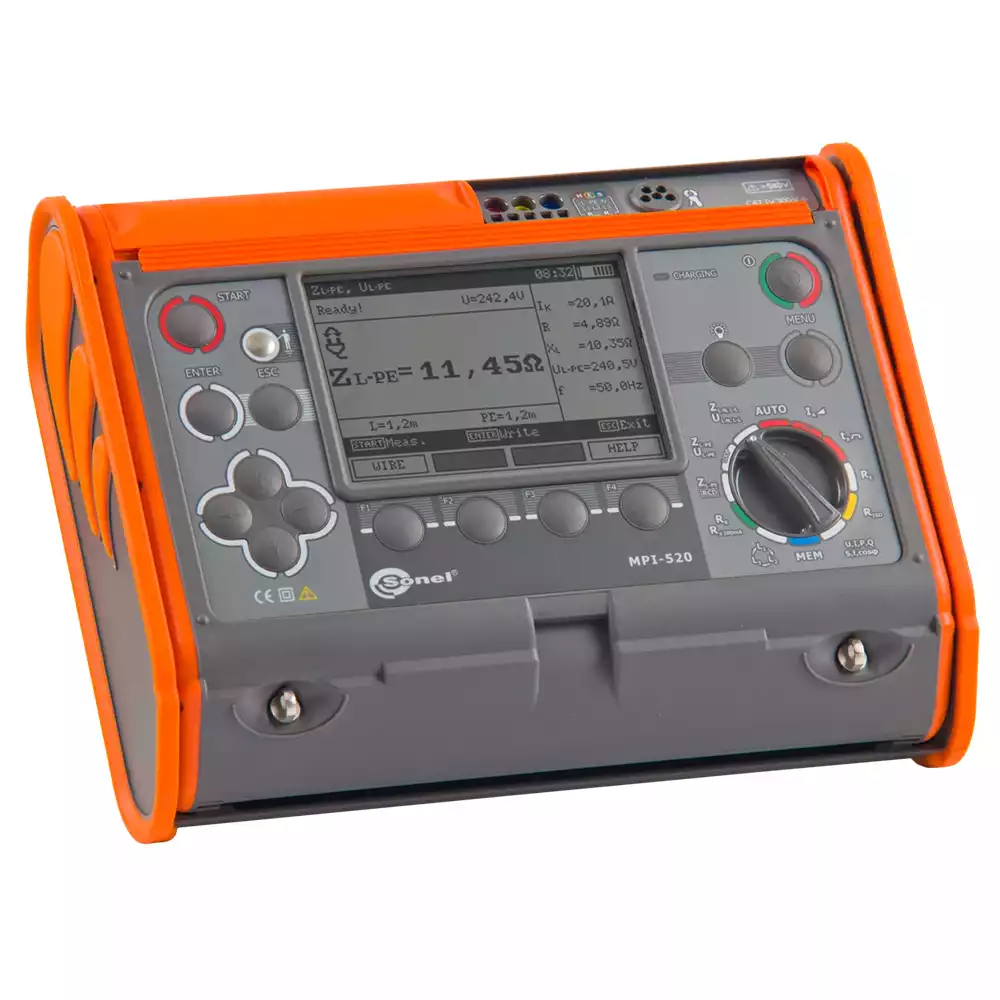

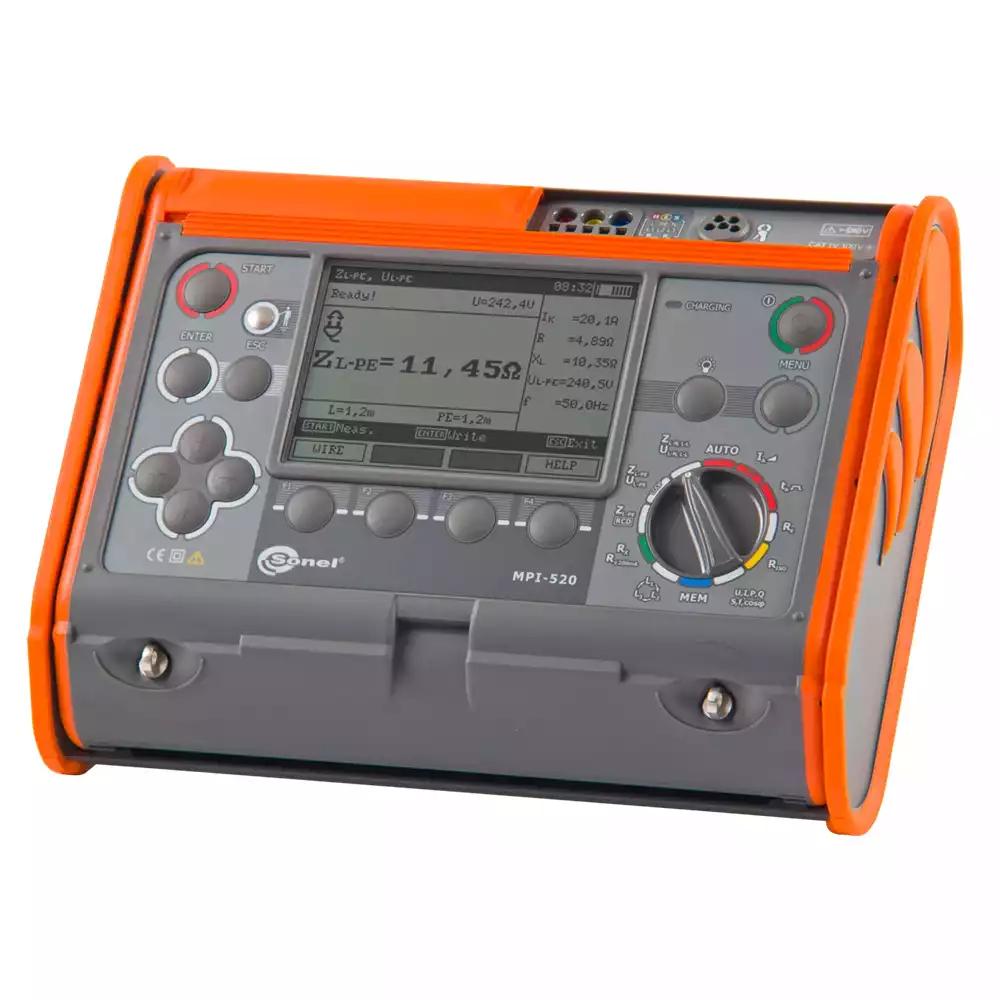

MPI-520 — это многофункциональный тестер электроустановок, предназначенный для комплексной проверки параметров безопасности и качества электросетей. Прибор выполняет измерения сопротивления заземления, петли короткого замыкания, изоляции, токов утечки, а также позволяет проводить испытания УЗО и измерения напряжения.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Профессиональные измерения для любого бюджета
Многофункциональный измеритель параметров электроустановок Sonel MPI-520 — это универсальный и в то же время простой в использовании прибор, который безупречно справляется с измерениями параметров электрических установок. Он разработан для нужд как монтажников, так и инженеров-метрологов. Интуитивное управление позволит использовать прибор новичкам, а расширенные возможности удовлетворят даже самых требовательных специалистов. Современные технические решения обеспечивают дополнительные функции и значительно расширяют возможности прибора.
Sonel MPI-520 существенно повышает эффективность выполнения измерений электроустановок. Этот доступный по цене и универсальный прибор объединяет в себе функции нескольких устройств, позволяя выполнять измерения импеданса петли короткого замыкания (в том числе в цепях с УЗО), сопротивления заземления, а также тестирование параметров устройств защитного отключения типов AC, A и B. Расширенные возможности, высокая точность и применение инновационных решений в сочетании с выгодной ценой делают эту модель надёжным выбором.

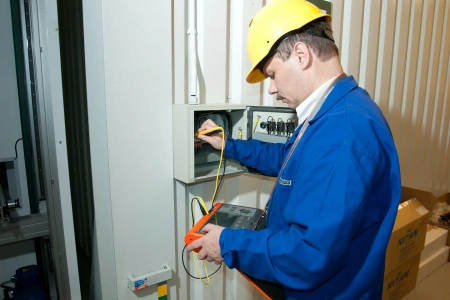

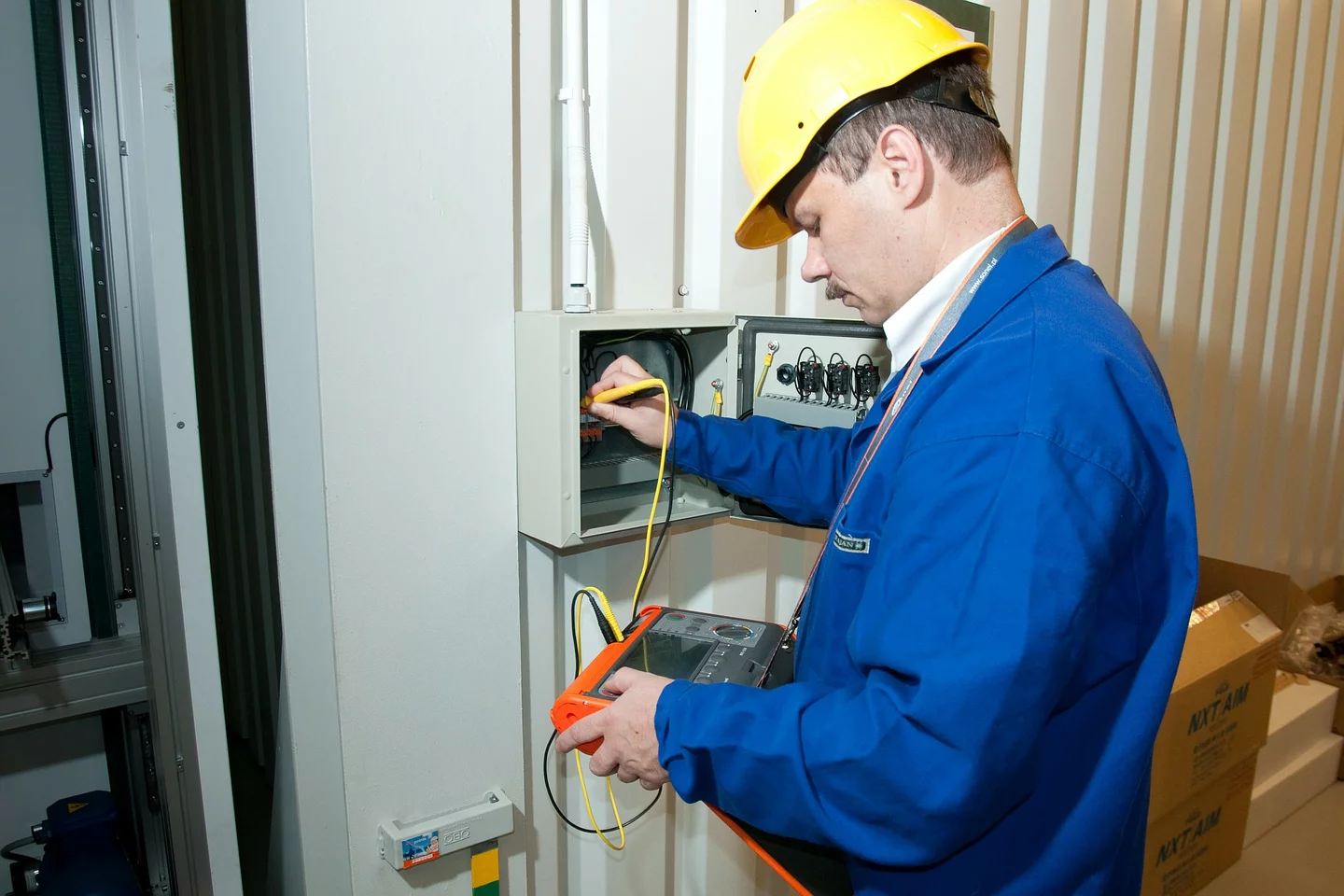

Области применения
MPI-520 прост по конструкции и в эксплуатации, при этом предоставляет пользователю множество возможностей. Прибор может успешно применяться для проверки бытовых и промышленных электроустановок.

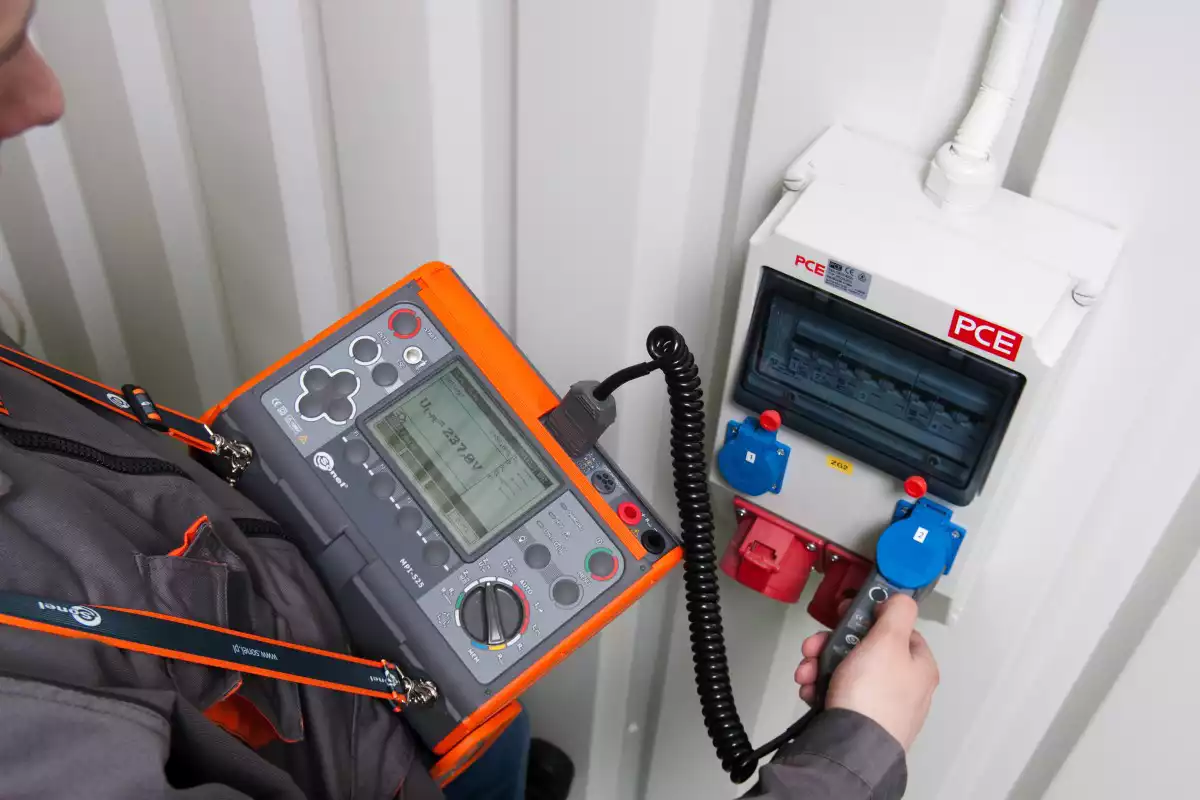

Контроль электрической безопасности
Измерения могут быть легко автоматизированы с помощью:
- автоматического режима тестирования УЗО,
- адаптера WS для проверки систем через стандартные розетки 230 В,
- адаптера AutoISO-1000C для автоматического измерения сопротивления изоляции 3-, 4- и 5-жильных кабелей без переключения.

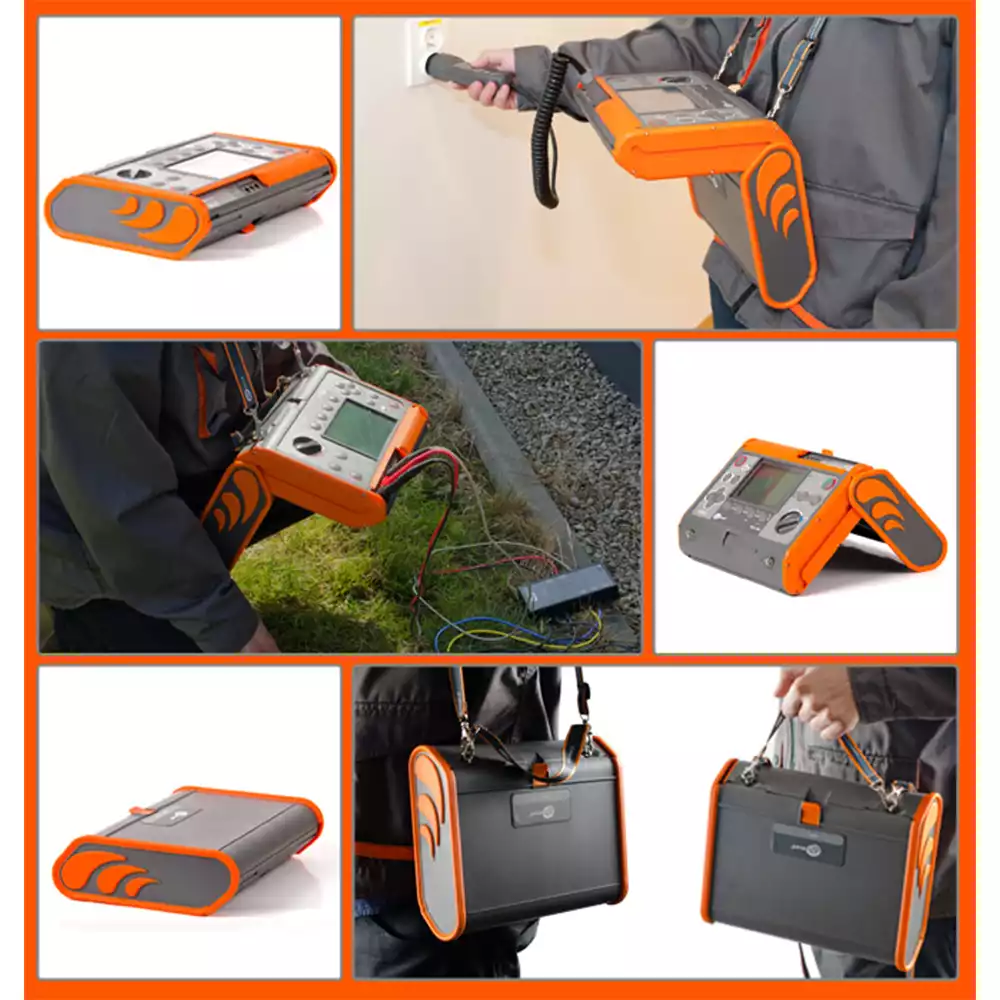

Повышенная устойчивость к условиям окружающей среды
Уникальный корпус с защитой IP54 обеспечивает устойчивость к пыли, влаге и механическим повреждениям. Специальная конструкция позволяет защитить экран с помощью крышки, что делает прибор удобным для переноски и эксплуатации в различных условиях.
Связь и программное обеспечение
Передача данных на компьютер осуществляется через USB-порт или по беспроводной связи. Для формирования отчётов по проверке защиты от поражения электрическим током используется ПО Sonel Reports PLUS. Для сохранения данных в простых форматах и печати доступно бесплатное ПО Sonel Reader.
|
Дисплей
|
Графический LCD |
|
Класс защиты
|
IP54 |
|
Интерфейсы с ПК
|
USB |
|
Измерение сопротивления изоляции
|
Да |
|
Масса, кг
|
2,2 |
|
Габаритные размеры, мм
|
288 x 222 x 75 |
Основные функции
- Измерение импеданса петли короткого замыкания (в том числе в цепях с УЗО)
- Проверка параметров УЗО
- Измерение сопротивления изоляции

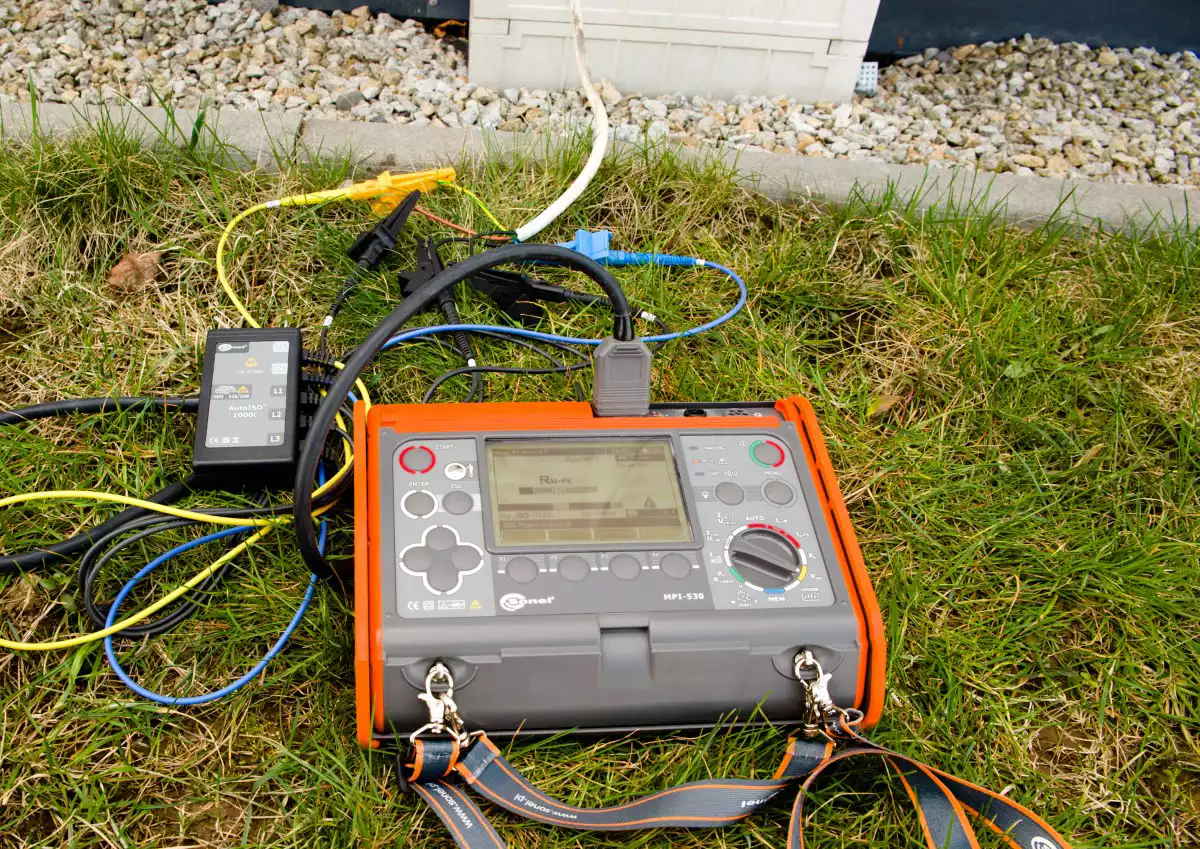

- Измерение сопротивления заземления (3-полюсный метод)
- Измерение целостности защитных и уравнительных соединений
- Проверка чередования фаз
- Измерение переменного напряжения и тока, частоты
- Измерение cosφ, активной (P), реактивной (Q) и полной (S) мощности (с использованием токоизмерительных клещей)
Дополнительные функции
- Проверка правильности подключения PE с помощью контактного электрода
- Измерение напряжения (0 … 500 В) и частоты сети
- Память на 990 результатов
- Беспроводная передача данных на компьютер
Сравнительная таблица тестеров MPI
| Параметр | MPI-540-PV / MPI-540 / MPI-536 / MPI-535 | MPI-530-IT / MPI-530 | MPI-525 | MPI-520 | MPI-507 / MPI-506 | MPI-502F |
|---|---|---|---|---|---|---|
| Дисплей | 7″ сенсорный LCD | графический LCD | графический LCD | графический LCD | сегментный LCD | сегментный LCD |
| Регистратор параметров сети | трёхфазный / трёхфазный / — / — | однофазный | — | — | — | — |
| Автотесты | ✔ | — | — | — | — | — |
| Калькулятор потерь энергии | ✔ / ✔ / — / — | — | — | — | — | — |
| Диапазон измерения сопротивления петли, Ω | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 |
| Разрешение измерения петли, Ω | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 | 0.01 |
| Напряжения измерений петли, В | 95…440 | 95…440 | 95…440 | 95…440 | 180…460 | 180…460 |
| Разрешение измерения петли без срабатывания УЗО, Ω | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Расчёт тока КЗ по номинальному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по измеренному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение в розетке | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерения УЗО (типы) | AC, A, F, B, B+, EV | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A | AC, A |
| Автоизмерение полного набора параметров УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока срабатывания IA (нарастающий метод), мА | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 15, 30, 100, 300, 500 | 10, 30, 100, 300, 500 |
| Одновременное измерение IA и tA за один цикл срабатывания УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение времени срабатывания при коэффициентах номинального тока | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 |
| Измерение напряжения прикосновения UB | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Определение перепутывания L и N | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления изоляции | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Испытательные напряжения, В | 50, 100, 250, 500, 1000, (MPI-536: 1500, 2500) | 50, 100, 250, 500, 1000 | 50, 100, 250, 500, 1000, 2500 | 50, 100, 250, 500, 1000 | 100, 250, 500 | — |
| Диапазон измерений, Ом | 5G / 5G / 10G / 5G | 10G | 10G | 3G | 600M | — |
| Защита от появления напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическая разрядка объекта после измерения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-1000C | ✔ / ✔ / — / ✔ | ✔ | ✔ | — | — | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-2500 | — / — / ✔ / — | — | ✔ | — | — | — |
| Звуковая сигнализация интервалов времени | ✔ | ✔ | ✔ | ✔ | — | — |
| Расчёт коэффициентов абсорбции | — / — / ✔ / — | — | ✔ | — | — | — |
| Измерение целостности цепи током ≥ 200 мА | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивлений низким напряжением | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления заземления | 3p, 4p, 3p+токи, двойные токовые клещи | 3p, 4p, 3p+токи, двойные токовые клещи | 3p | 3p | 3p / — | — |
| Установка пределов для каждой функции | ✔ | ✔ | — | — | — | — |
| Быстрая проверка PE-соединения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение напряжения, В | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 |
| Измерение частоты, Гц | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока, А | опция до 3000 | опция до 3000 | — | опция до 400 | — | — |
| Измерение мощности и cosφ | ✔ / ✔ / — / — | ✔ | — | ✔ | — | — |
| Измерение гармоник напряжения/тока до 40-й | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Измерение THD для U и I | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Проверка чередования фаз, В | 95…500 | 95…500 | 95…500 | 95…500 | 100…440 | — |
| Память (записи) | 100 000 | 10 000 для каждого типа измерений | 990 | 990 | 990 | 990 |
| Источник питания | аккумулятор | аккумулятор / батареи | аккумулятор / батареи | батареи / аккумулятор | батареи / аккумулятор | батареи / аккумулятор |
| Встроенное быстрое зарядное устройство | ✔ | ✔ | ✔ | ✔ | — | — |
| Интерфейсы передачи данных | USB, Bluetooth, Wi-Fi | USB, Bluetooth | USB | USB | Bluetooth | Bluetooth |
| Габариты [мм] | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 220 × 102 × 61 | 220 × 102 × 61 |
| Масса [кг] | 2.5 | 2.2 | 2.2 | 2.2 | 0.8 | 0.8 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Безопасность и условия работы | |
| Категория измерений согласно EN 61010 | IV 300 V, III 600 V |
| Степень защиты | IP54 |
| Тип изоляции согласно EN 61010-1 и IEC 61557 | двойная |
| Габариты | 288 × 223 × 75 мм |
| Масса | ок. 2,2 кг |
| Рабочая температура | 0…+50°C |
| Температура хранения | -20…+70°C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2°C |
| Эталонная влажность | 40%…60% |
| Память и коммуникация | |
| Память измерительных результатов | 990 ячеек, 57 500 записей |
| Передача данных | USB 2.0, радио |
| Другая информация | |
| Стандарт качества – разработка, проектирование и производство | ISO 9001 |
| Продукт соответствует требованиям EMC (для промышленной среды) | EN 61326-1, EN 61326-2-2 |
Стандартная комплектация:
| Количество | Артикул | |
|---|---|---|
| Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» | 1 шт. | WAADAWS03 |
| Адаптер автомобильный (12В) | 1 шт. | WAPRZLAD12SAM |
| Аккумуляторная батарея NiMH SONEL-07 4,8V | 1 шт. | WAAKU07 |
| Зажим «Крокодил» изолированный жёлтый K02 | 1 шт. | WAKROYE20K02 |
| Зажим «Крокодил» изолированный красный K02 | 1 шт. | WAKRORE20K02 |
| Зарядное устройство для аккумуляторов Z7 | 1 шт. | WAZASZ7CZ |
| Зонд измерительный для забивки в грунт 30 см | 2 шт. | WASONG30 |
| Зонд острый с разъёмом «банан» голубой | 1 шт. | WASONBUOGB1 |
| Зонд острый с разъёмом «банан» красный | 1 шт. | WASONREOGB1 |
| Зонд острый с разъемом «банан» желтый | 1 шт. | WASONYEOGB1 |
| Кабель последовательного интерфейса USB | 1 шт. | WAPRZUSB |
| Кабель сетевой | 1 шт. | WAPRZLAD230CZ |
| Комплект ремней «Свободные руки» | 1 шт. | WAPOZSZEKPL |
| Провод измерительный 1,2 м с разъемами «банан» голубой | 1 шт. | WAPRZ1X2BUBB |
| Провод измерительный 1,2 м с разъемами «банан» желтый | 1 шт. | WAPRZ1X2YEBB |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 шт. | WAPRZ1X2REBB |
| Провод измерительный 25 м на катушке с разъемами «банан» красный | 1 шт. | WAPRZ025REBBSZ |
| Провод измерительный 50 м на катушке с разъемами «банан» желтый | 1 шт. | WAPRZ050YEBBSZ |
| Футляр L-2 | 1 шт. | WAFUTL2 |
Дополнительная комплектация:
| Артикул | |
|---|---|
| CK-1 Симулятор кабеля | WMRUСК1 |
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Адаптер AGT-63P | WAADAAGT63P |
| Адаптер AGT-16C | WAADAAGT16C |
| Адаптер AGT-16P | WAADAAGT16P |
| Адаптер AGT-16T | WAADAAGT16T |
| Адаптер AGT-32C | WAADAAGT32C |
| Адаптер AGT-32P | WAADAAGT32P |
| Адаптер AGT-32T | WAADAAGT32T |
| Адаптер AutoISO-1000C | WAADAAISO10C |
| Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J | WAADATWR1J |
| Аккумуляторная батарея NiMH SONEL-07 4,8V | WAAKU07 |
| Беспроводной интерфейс OR-1 (USB) | WAADAUSBOR1 |
| Зажим «Крокодил» изолированный голубой K02 | WAKROBU20K02 |
| Зажим специальный типа «струбцина» с разъемом «банан» | WAZACIMA1 |
| Зонд для измерения сопротивления полов и стен PRS-1 | WASONPRS1 |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 |
| Зонд острый с разъемом «банан» складной SP-2M | WASONSP2M |
| Клещи измерительные C-3 | WACEGC3OKR |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Отсек для батареек LR14 | WAPOJ1 |
| Провод измерительный 10 м с разъемами «банан» красный | WAPRZ010REBB |
| Провод измерительный 20 м с разъемами «банан» красный | WAPRZ020REBB |
| Провод измерительный 25 м на катушке с разъёмами «банан» голубой | WAPRZ025BUBBSZ |
| Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
| Соединитель электрический — адаптер AC-16 | WAADAAC16 |
| Футляр для двух зондов 80 см | WAFUTL3 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MPI-520 – Тестер электроустановок многофункциональный (MPI-520 v.1.19.pdf) | Руководство пользователя | RU | 1,7 МБ |
|
| Тестер электроустановок многофункциональный MPI-520 / 520 Start (datasheet_MPI-520_520S_EN_v2.03.pdf) | Data Sheet | EN | 969,8 КБ |
|
