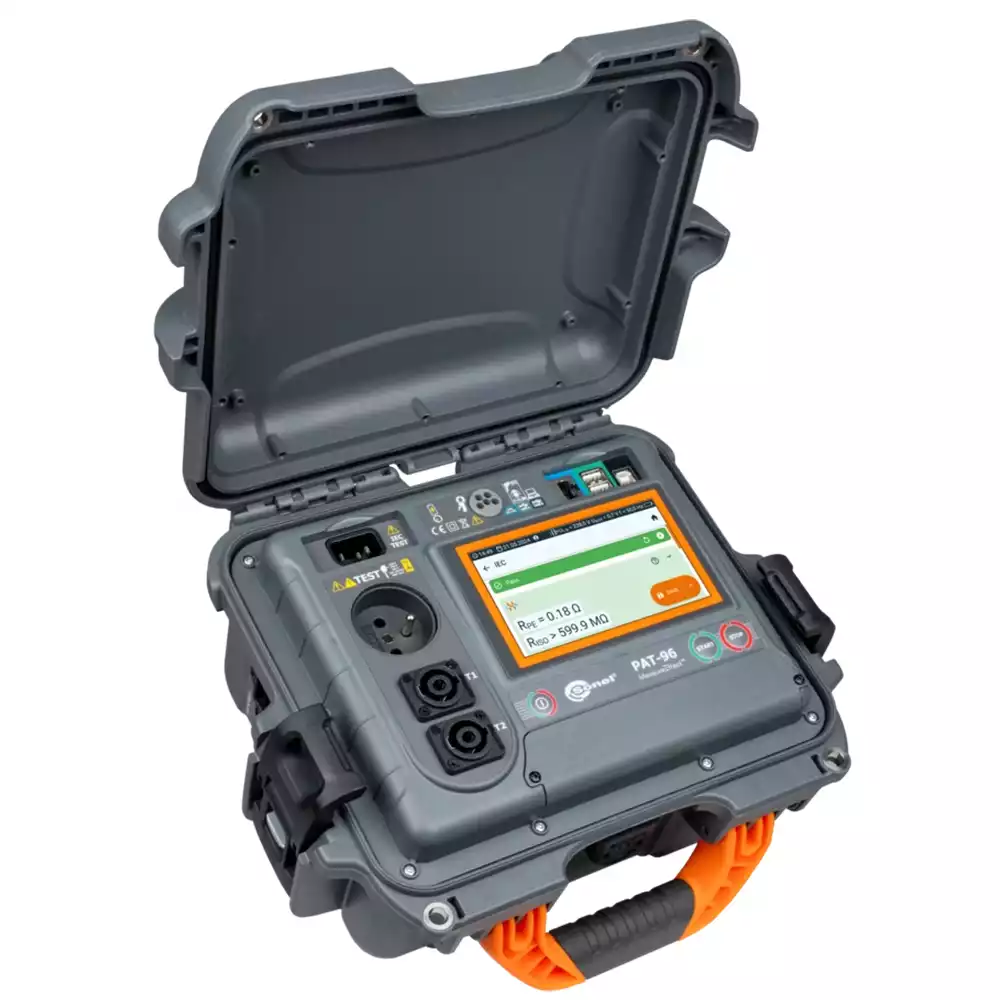

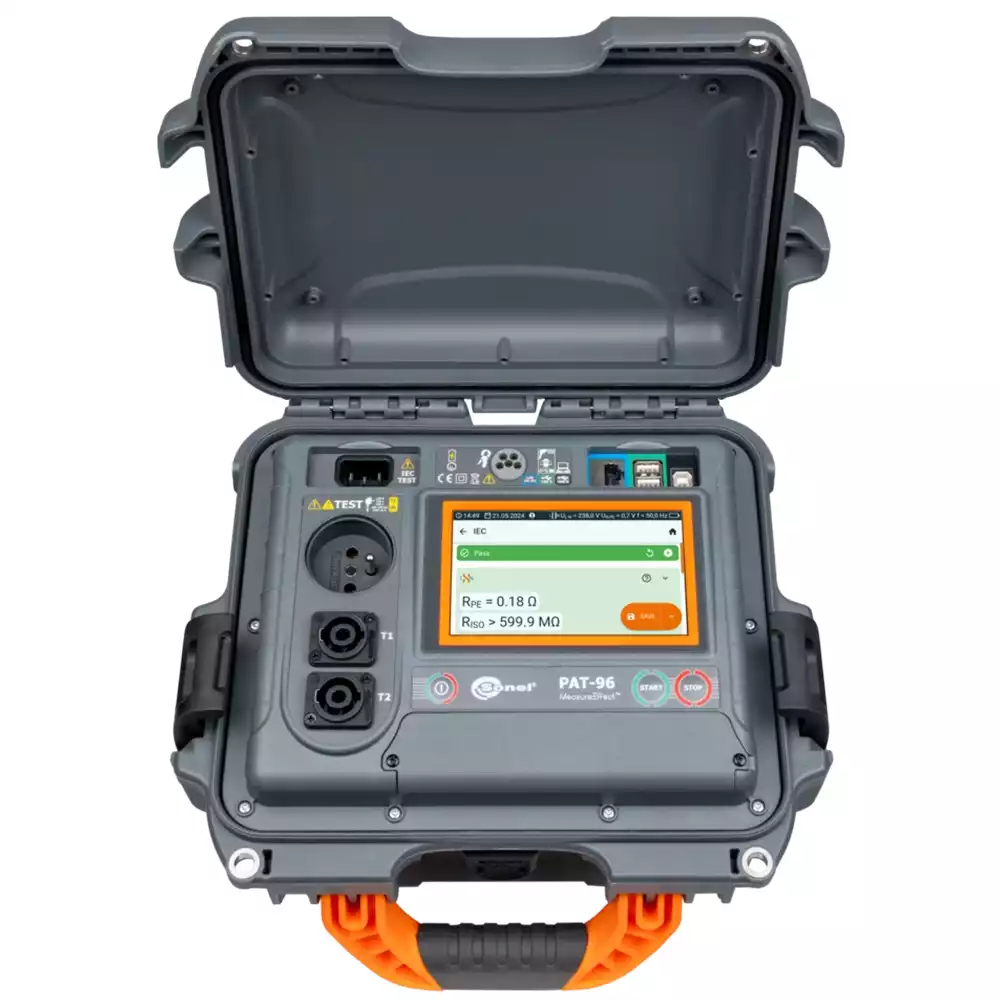

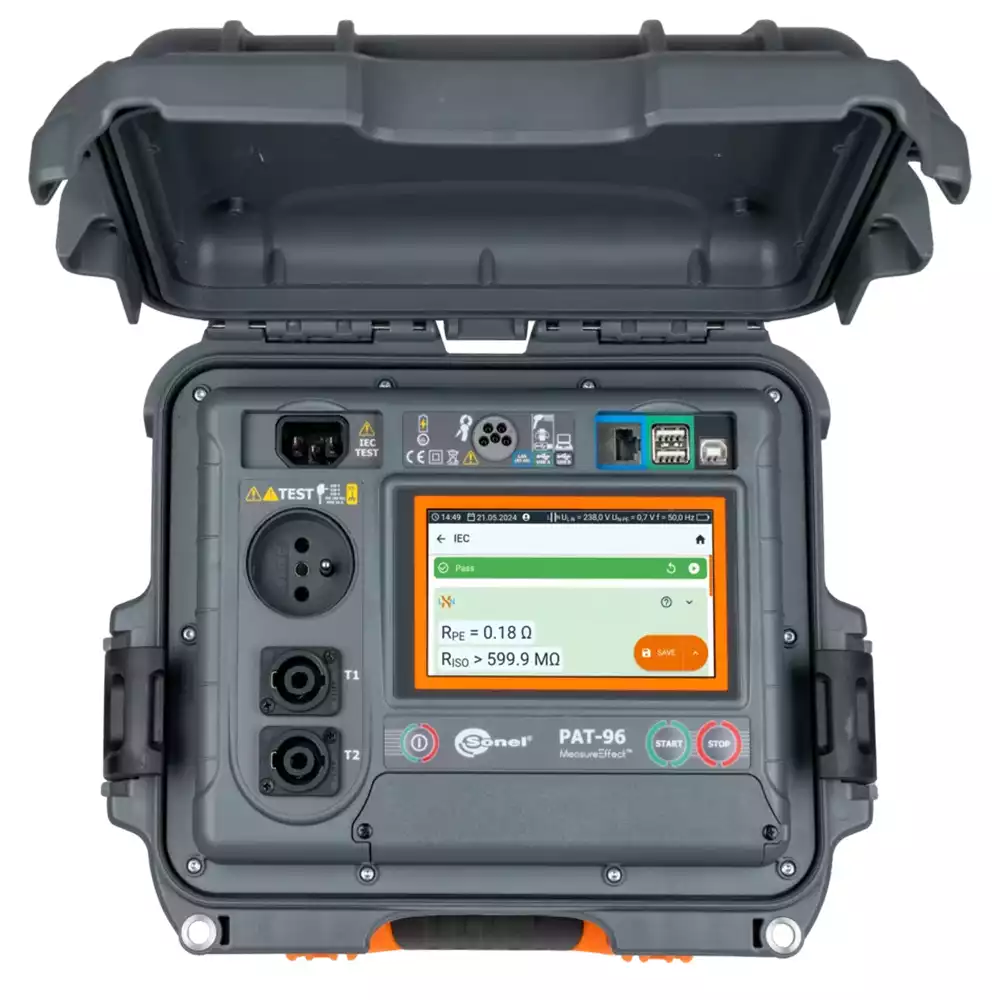

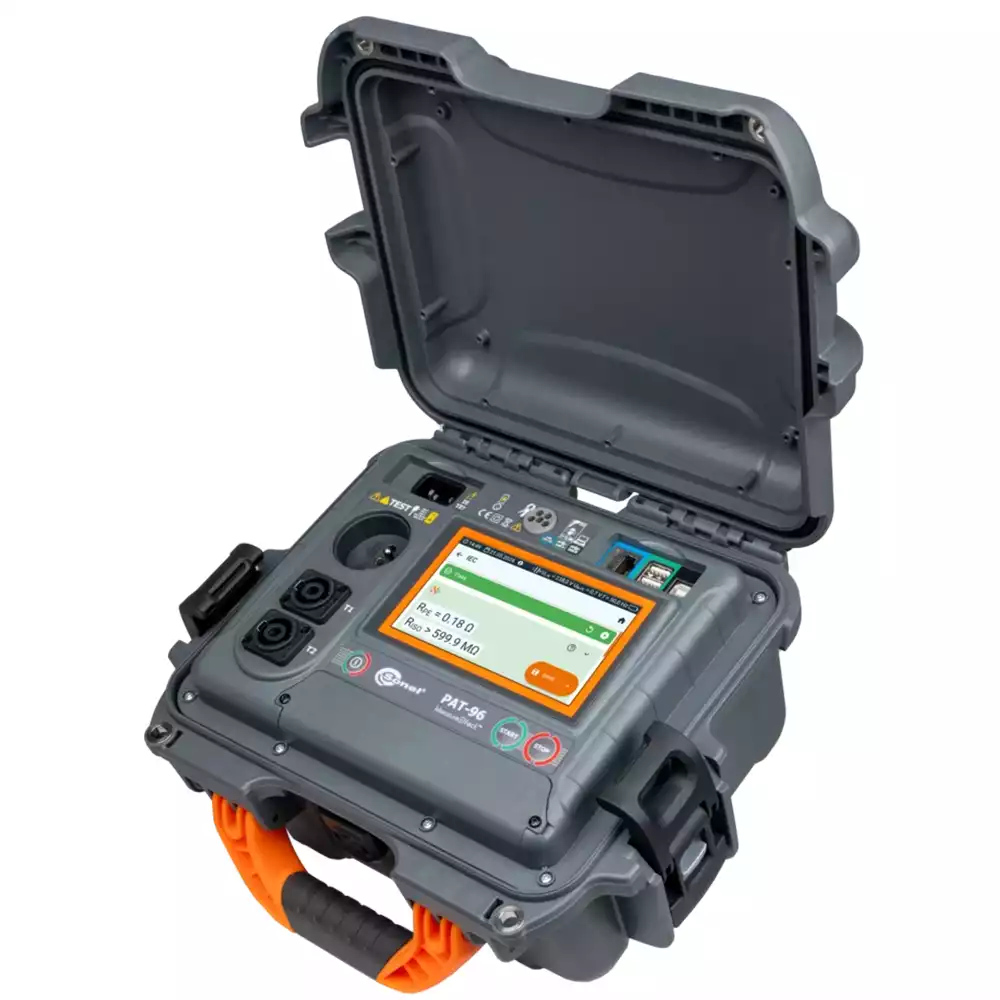

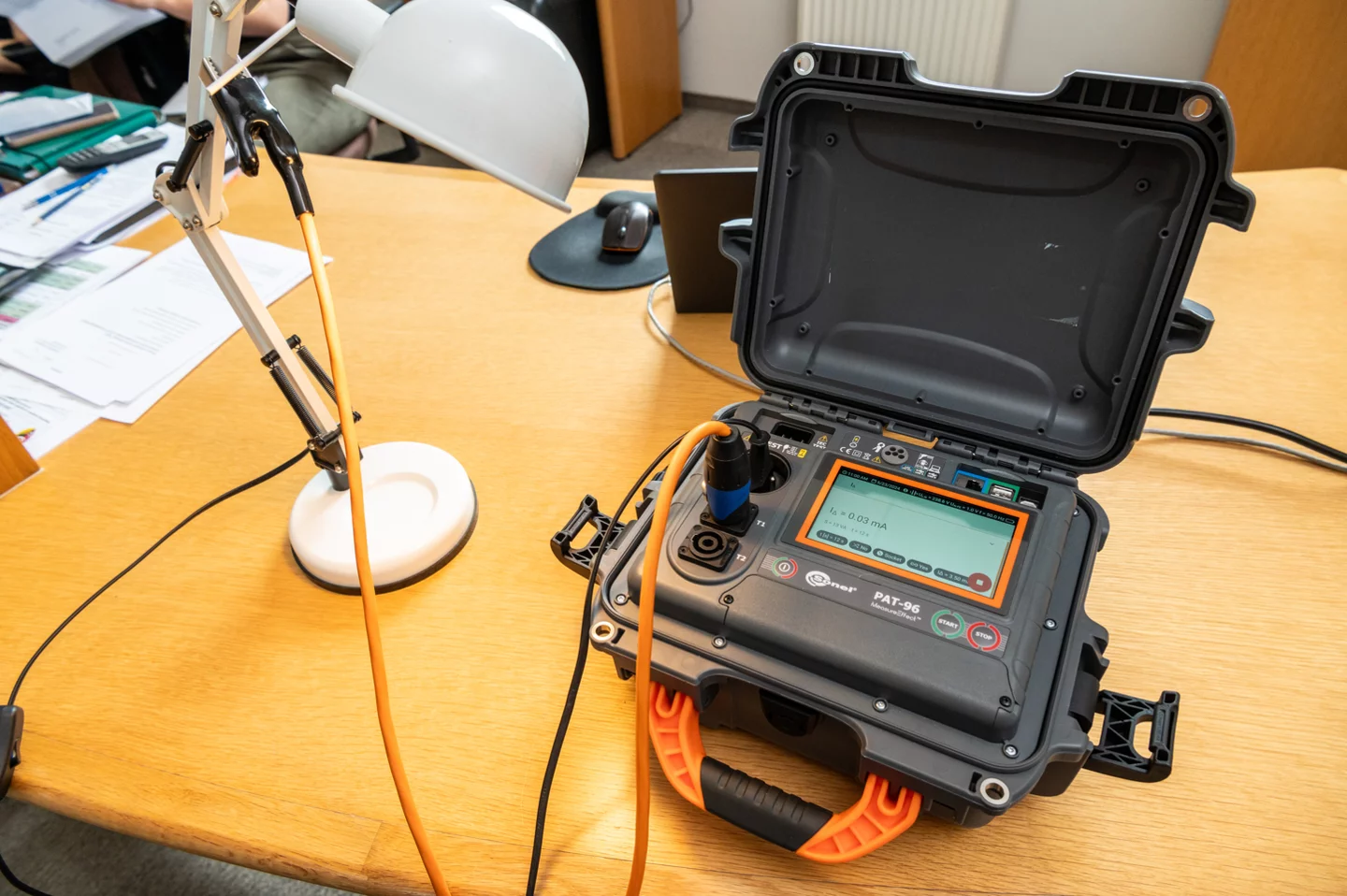

PAT-96 — это профессиональный тестер электробезопасности, предназначенный для проверки электрических устройств на соответствие нормативам безопасности. Устройство идеально подходит для обслуживания, ремонта и регулярного контроля электрического оборудования как в промышленных, так и в бытовых условиях.
Основные возможности PAT-96:

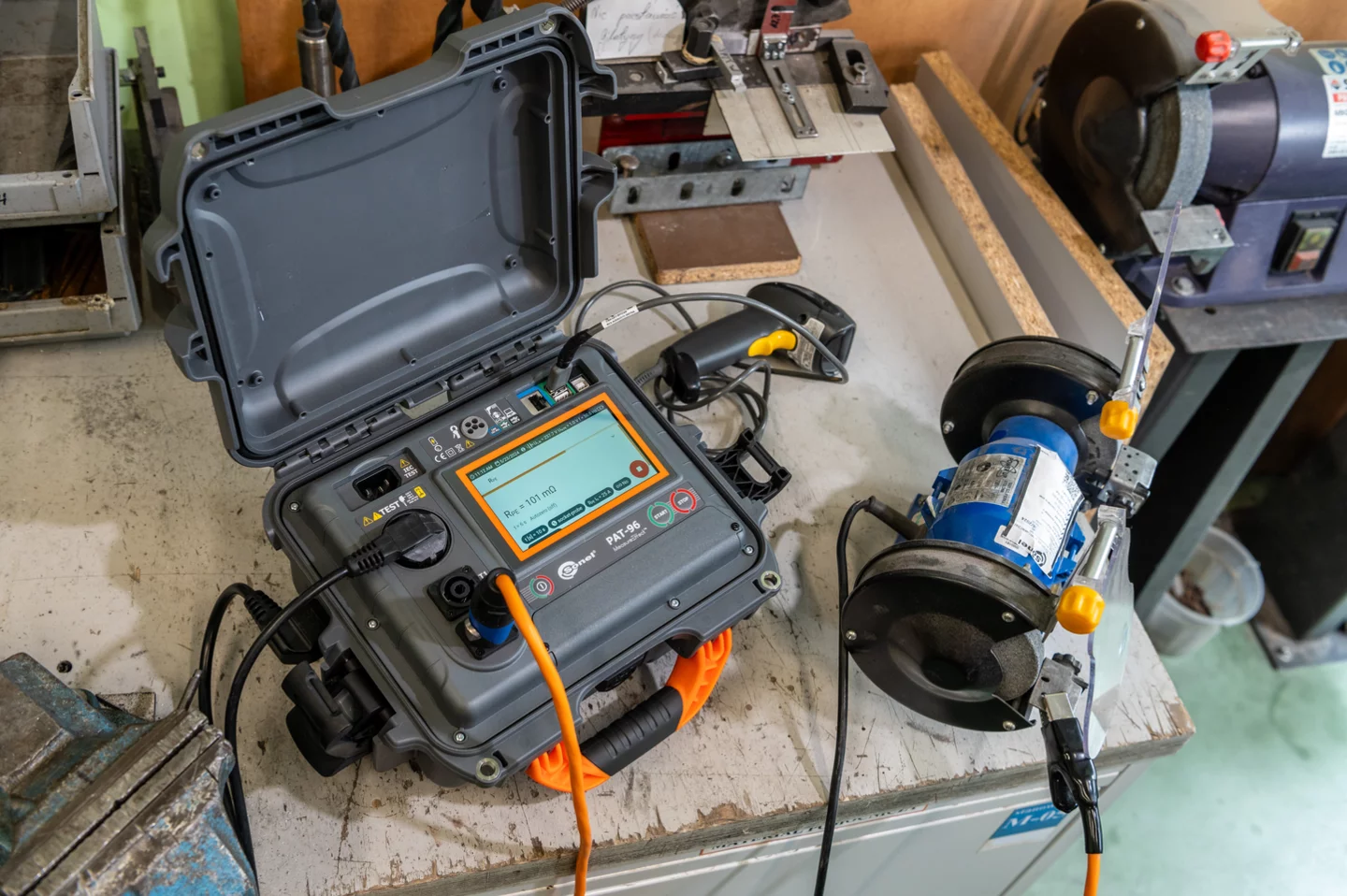

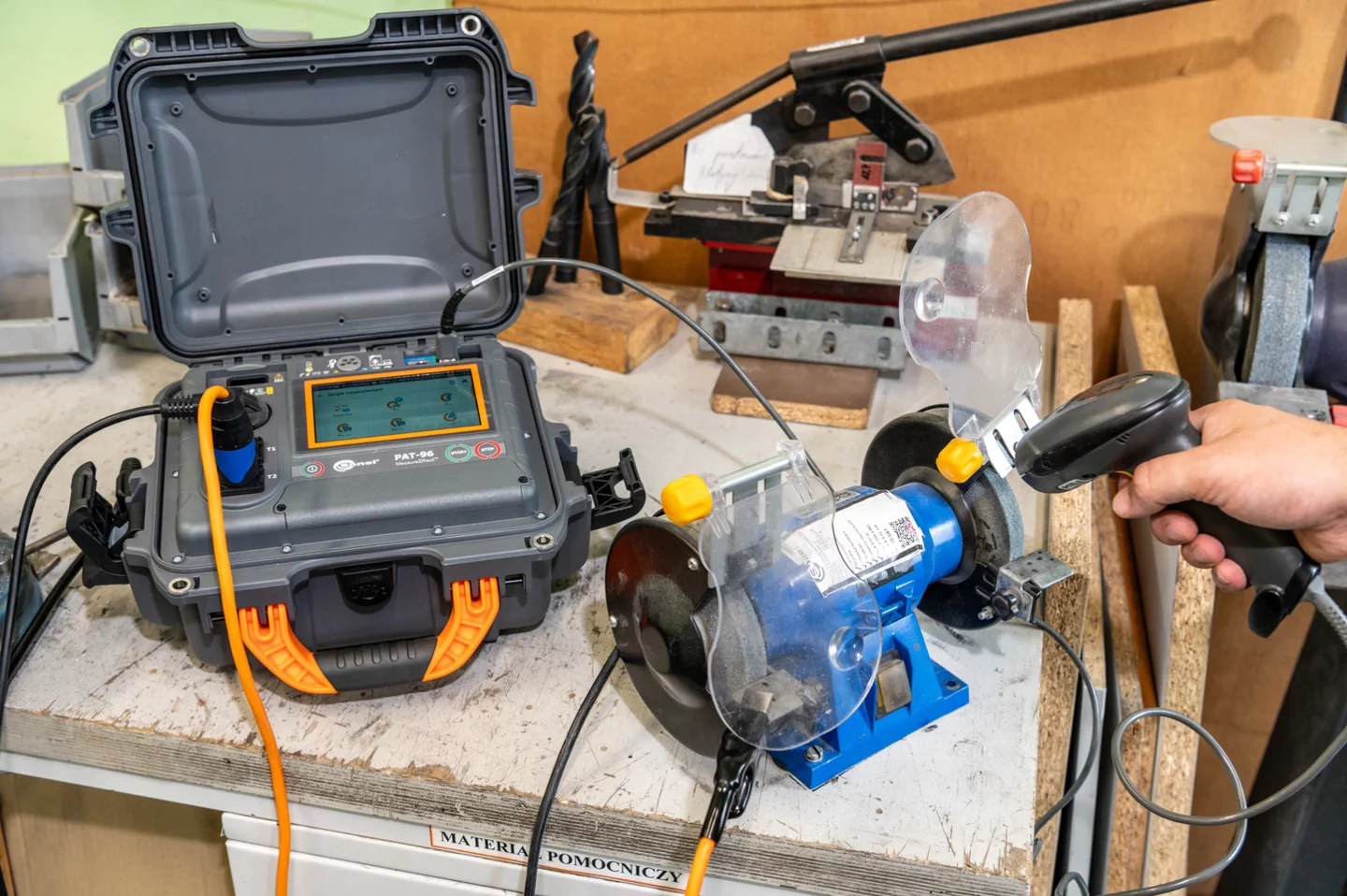

- Испытания оборудования для дуговой сварки: Включают проверку его электрической безопасности, работоспособности, устойчивости изоляции и соответствия требованиям технических стандартов.
- Измерение параметров изоляции: Тестер проводит проверку сопротивления изоляции с высокой точностью, что позволяет выявлять утечки тока и повреждения.
- Тестирование защитного заземления: Оценка сопротивления защитного проводника для обеспечения надёжности системы заземления.
- Проверка тока утечки: Анализ утечки тока в электрической системе для предотвращения аварийных ситуаций.
- Контроль полярности и целостности цепей: Определяет правильность подключения и наличие обрывов в проводке.
- Простота эксплуатации: Интуитивно понятный интерфейс с дисплеем, отображающим результаты тестов в реальном времени.
- Компактный и надёжный дизайн: Эргономичная конструкция устройства и высокая устойчивость к механическим повреждениям.
PAT-96 соответствует международным стандартам безопасности и идеально подходит для использования специалистами по электробезопасности, электриками и сервисными инженерами. Это надёжное и эффективное устройство, которое помогает минимизировать риски и обеспечивает соответствие электрических систем нормативным требованиям.
Тестер является частью платформы Sonel MeasureEffect™. Это комплексная система, позволяющая выполнять измерения, хранить и обрабатывать данные, а также обеспечивающая многоуровневое управление приборами.
|
Измерение сопротивления провода заземление (PE) силой тока
|
200 мА, 10 А, 25 А |
|
Измерение сопротивления изоляции напряжением
|
100 В, 250 В, 500 В, 1000 В |
|
Имитация тока утечки
|
Да |
|
Ток утечки через защитный проводник
|
Да |
|
Измерение дифференциального тока утечки
|
Да |
|
Измерение тока прикосновения
|
Да |
|
Измерение мощности
|
Да |
|
Тестирование шнуров питания
|
Да |
|
Измерение сопротивления цепи L-N
|
Да |
|
Измерение напряжения и частоты в сети
|
Да |
|
Измерение тока потребления
|
Да |
|
Автодиапазон
|
Да |
|
Автотест
|
Да |
|
Измерение параметров УЗО
|
Да |
|
Измерение силы тока клещами
|
Да |
|
Измерение SELV / PELV
|
Да |
|
Испытание оборудования дуговой сварки
|
Напряжение холостого хода, Ток утечки в сварной цепи, Ток утечки при нормальных условиях, Автоматическое измерения сопротивления изоляции трех кабелей |
|
Интерфейсы с ПК
|
USB, Wi-Fi, Bluetooth, LAN, Поддержка ПО Sonel Reader и Sonel PAT Analysis (опц.) |
|
Память
|
Внутренняя память, Поддержка USB накопителя, Сохранение полного отчета о тесте, QR-система Sonel |
|
Полезные функции
|
Клавиатура QWERTY на большом сенсорном экране с задней подсветкой, Отображение помощи на экране по схемам подключению и выполнению тестов, Совместимость со сканером штрих-кодов, Совместимость с принтером, Работа от внутреннего аккумулятора |
|
Масса, кг
|
5 |
|
Габаритные размеры, мм
|
318 x 257 x 152 |
Основные функции тестера:
- PAT-96 | испытания оборудования дуговой сварки
- Измерение сопротивления провода заземление (класс защиты I) при силе тока 200 мА, 10 А, 25 А
- Измерение сопротивления изоляции – четыре напряжения 100 В, 250 В, 500 В, 1000 В
- имитация тока утечки
- Измерение дифференциального тока утечки
- Измерение тока прикосновения
- Измерение мощности
- Измерение тока потребления
- испытание шнуров питания
- Измерение напряжения и частоты в сети
- испытания параметров УЗО
- Измерение тока клещами
Дополнительные функции:
- Процедуры для автоматического измерения
- Профессиональное ПО для обработки результатов и создания отчетов
- Поддержка сканера и принтера штрих кодов
- Поддержка USB накопителя
- Эргономичное управление
- Продолжительность работы от аккумуляторной батареи
| PAT-96 | PAT-95 | PAT-10 | PAT-2E | PAT-2 | |
|---|---|---|---|---|---|
| Функции измерений | |||||
| Сопротивление защитного проводника (PE), ток 200 мА | ✔ | ✔ | ✔ | ✔ | ✔ |
| Сопротивление PE, ток 10 А | ✔ | ✔ | ✔ | ||
| Сопротивление PE, ток 25 А | ✔ | ✔ | |||
| Сопротивление изоляции, 100 В | ✔ | ||||
| Сопротивление изоляции, 250 В | ✔ | ✔ | ✔ | ✔ | |
| Сопротивление изоляции, 500 В | ✔ | ✔ | ✔ | ✔ | ✔ |
| Сопротивление изоляции, 1000 В | ✔ | ✔ | |||
| Замещающий ток утечки | ✔ | ✔ | ✔ | ✔ | ✔ |
| PE ток утечки | ✔ | ||||
| Дифференциальный ток утечки | ✔ | ✔ | ✔ | ||
| Ток утечки на корпус | ✔ | ✔ | ✔ | ||
| Тест мощности | ✔ | ||||
| Тест кабеля питания IEC | ✔ | ✔ | ✔ | ✔ | |
| Сопротивление цепи L-N | ✔ | ||||
| Измерение напряжения и частоты сети | ✔ | ✔ | ✔ | ✔ | |
| Измерение потребляемого тока | ✔ | ✔ | ✔ | ✔ | |
| Автовыбор диапазона | ✔ | ✔ | ✔ | ✔ | |
| Автотесты | ✔ | ✔ | ✔ | ✔ | |
| Автотесты с названием стандарта или пользовательским названием | ✔ | ✔ | |||
| Автоматическое измерение параметров RCD и PRCD | ✔ | ✔ | PRCD | PRCD | |
| Измерение тока с помощью клещей | ✔ | ||||
| SELV/PELV измерения | ✔ | ||||
| Измерения сварочного оборудования | |||||
| Номинальное напряжение холостого хода | ✔ | ||||
| Ток утечки сварочной цепи IL | ✔ | ||||
| Первичный ток утечки IP | ✔ | ||||
| Автоматическое трёхпроводное измерение сопротивления изоляции | ✔ | ||||
| Связь с компьютером | |||||
| USB | ✔ | ✔ | ✔ | ✔ | ✔ |
| Совместимость с ПО Sonel Reader и Sonel PAT Analysis | ✔ | ✔ | ✔ | ✔ | ✔ |
| Настройка измерений и параметров через ПК | ✔ | ✔ | ✔ | ||
| Wi-Fi | ✔ | ✔ | ✔ | ✔ | |
| Bluetooth | ✔ | ||||
| LAN | ✔ | ||||
| Память | |||||
| Встроенная память | ✔ | ✔ | ✔ | ✔ | ✔ |
| Совместимость с USB-накопителем | ✔ | ✔ | |||
| Сохранение с описанием объекта, клиента, SN, индексом | ✔ | ✔ | В приложении | В приложении | В приложении |
| Работа в системе Sonel QR | ✔ | ✔ | |||
| Полезные функции | |||||
| QWERTY клавиатура на сенсорном экране | ✔ | ✔ | |||
| Помощь на экране | ✔ | ✔ | |||
| Поддержка сканера штрих-кодов | ✔ | ✔ | |||
| Поддержка принтера | ✔ | ✔ | ✔ | ✔ | |
| Работа от встроенного аккумулятора | ✔ | ✔ | ✔ | ✔ | |
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
PAT-96 | Испытания оборудования дуговой сварки
Ток утечки при нормальных условиях IP
Диапазон |
Разрешение |
Погрешность |
0.00...14.99 мА |
0.01 мА |
±(5% и.в. + 5 е.м.р.) |
- Измерения соответствуют требованиям EN 60974-4
Ток утечки в сварной цепи IL
Диапазон |
Разрешение |
Погрешность |
0.00...14.99 mA |
0.01 mA |
±(5% и.в. + 5 е.м.р.) |
- Измерения соответствуют требованиям EN 60974-4
Напряжение холостого хода U0
Диапазон |
Разрешение |
Погрешность |
5.0...240.0 В |
0.1 В |
±(2.5% и.в. + 5 е.м.р.) |
- Измерение среднеквадратичного значения напряжения URMS
- Измерение значения пикового напряжения UPEAK
Измерение сопротивления провода заземление I=200 мА (класс защиты I)
Диапазон |
Разрешение |
Разрешение |
0.00...0.99 Ом |
0.01 Ом |
±(4% и.в. + 2 е.м.р.) |
1.00...19.99 Ом |
±(4% и.в. + 3 е.м.р.) |
- Сила тока при измерении: ≥200 мА для R = 0.2...1.99 Ом
Измерение сопротивления провода заземление I=10 А (класс защиты I)
Диапазон |
Разрешение |
Погрешность |
0...999 мОм |
1 мОм |
±(3% и.в. + 4 е.м.р.) |
1.00...1.99 Ом |
0.01 Ом |
- Технический метод измерения обеспечивает высокую точность результатов
- Сила тока при измерении: ≥10 А для R ≤ 0.5 Ом
Измерение сопротивления провода заземление I=25 А (класс защиты I)
Диапазон |
Разрешение |
Погрешность |
0...999 мОм |
1 мОм |
±(3% и.в. + 4 е.м.р.) |
1.00...1.99 Ом |
0.01 Ом |
- Технический метод измерения обеспечивает высокую точность результатов
- Сила тока при измерении: ≥25 А для:
- UL-N > 180 В и R ≤ 0.2 Ом
- UL-N ≤ 180 В и R ≤ 0.1 Ом
Измерение сопротивления изоляции
Диапазон измерений в соответствии с МЭК 61557-2:
- Un=100 В: 100 кОм...99.9 МОм
- Un=250 В: 250 кОм...199.9 кОм
- Un=500 В: 500 кОм...599.9 МОм
- Un=1000 В: 1 МОм...599.9 МОм
Подаваемое Un |
Диапазон |
Разрешение |
Погрешность |
100 В |
0...1999 кОм |
1 кОм |
±(5% и.в.+8 е.м.р.) |
2.00...19.99 МОм |
0.01 МОм |
||
20.0...99.9 МОм |
0.1 МОм |
||
250 В |
0...1999 кОм |
1 кОм |
|
2.00...19.99 МОм |
0.01 МОм |
||
20.0...199.9 МОм |
0.1 МОм |
||
500 В |
0...1999 кОм |
1 кОм |
|
2.00...19.99 Мом |
0.01 МОм |
||
20.0...599.9 МОм |
0.1 МОм |
||
1000 В |
0...1999 кОм |
1 кОм |
|
2.00...19.99 МОм |
0.01 МОм |
||
20.0...599.9 МОм |
0.1 МОм |
- Автоматический разряд емкости объекта по завершении измерений
- Защита от попытки измерения объекта под напряжением
- Макс. выходной ток 1.4 мА
Измерение тока утечки
Измерение тока утечки через защитный провод и дифференциального тока утечки
Диапазон |
Разрешение |
Погрешность |
0.00...3.99 мА |
0.01 мА |
±(5% и.в. + 2 е.м.р.) |
4.0...19.9 мА |
0.1 мА |
- В середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение
Имитация тока утечки
| Диапазон | Разрешение |
Погрешность |
0.00...3.99 мА |
0.01 мА |
±(5% и.в. + 2 е.м.р.) |
4.0...19.9 мА |
0.1 мА |
- Напряжение холостого хода: 25…50 В
Ток прикосновения
Диапазон |
Разрешение |
Погрешность |
0.000...4.999 мА |
0.001 мА |
±(5% и.в. + 3 е.м.р.) |
Испытание параметров УЗО
Тест срабатывания УЗО и измерение времени срабатывания tA
Тип УЗО |
Множитель |
Диапазон |
Разрешение |
Погрешность |
Общего типа |
0.5 IΔn |
0...300 мс |
1 мс |
±(2% и.в. |
1 IΔn |
||||
2 IΔn |
0...150 мс |
|||
5 IΔn |
0...40 мс |
*для УЗО IΔn=10 мА и значении 0.5 IΔn погрешность: ± (2% и.в. + 3 е.м.р.)
Измерение тока срабатывания УЗО IA для синусоидальных дифференциальных токов
Измеряемый диапазон в соответствии с IEC 61557: (0.3…1.0)IΔn
| Номинальная сила тока | Измеряемый диапазон |
Разрешение |
Измеряемая сила тока |
Погрешность |
10 мА |
3.0...10.0 мА |
0.1 мА |
0.3 IΔn...1.0 IΔn |
± 5% IΔn |
15 мА |
4.5...15.0 мА |
|||
30 мА |
9.0...30.0 мА |
Измерение мощности
Измерение суммарной мощности S
Диапазон |
Разрешение |
Погрешность |
0...999 ВА |
1 ВА |
±(5% и.в. + 3 е.м.р.) |
1...3.99 кВА |
0.01 кВА |
Измерение активной мощности P
Диапазон |
Разрешение |
Погрешность |
0...999 Вт |
1 Вт |
±(5% и.в. + 3 е.м.р.) |
1.00 кВт...3.99 кВт |
0.01 кВт |
Измерение реактивной мощности Q
Диапазон |
Разрешение |
Погрешность |
0...999 вар |
1 вар |
±(5% и.в. + 3 е.м.р.) |
1.00 k...3.99 квар |
0.01 квар |
Коэффициент мощности
Диапазон |
Разрешение |
Погрешность |
0.00...1.00 |
0.01 |
±(10% и.в. + 5 е.м.р.) |
Коэффициент сosφ
Диапазон |
Разрешение |
Погрешность |
0.00i...1.00i |
0.01 |
±(5% и.в. + 5 е.м.р.) |
0.00c...1.00c |
Измерение силы тока
Диапазон |
Разрешение |
Погрешность |
0.00i...1.00i |
0.01 |
±(5% и.в. + 5 е.м.р.) |
Измерение напряжения
Диапазон |
Разрешение |
Погрешность |
95.0...265.0 В |
0.1 В |
±(2% и.в. + 2 е.м.р.) |
Измерение силы тока клещами
| Диапазон | Разрешение |
Погрешность |
100 мА...999 мА |
1 мА |
±(5% и.в. + 5 е.м.р.) |
1.00 А...9.99 А |
0.01 А |
|
10.0 А...24.9 А |
0.1 А |
- Погрешность, указанная в таблице, не учитывает погрешность измерений клещей
Суммарный коэффициент гармонических составляющих напряжения и силы тока
| Диапазон | Разрешение |
Погрешность |
0.0...999.9% |
0.1% |
±(5% и.в. + 5 е.м.р.) |
Испытания в соответствии с:
- EN 50678:2020 Общие требования к испытаниям электрооборудования на безопасность после ремонта.
- EN 50699:2021 Периодические испытания электрооборудования.
- EN 60745-1 Машины ручные электрические. Безопасность и методы испытаний. Часть 1: Общие требования.
- EN 61029 Машины переносные электрические. Безопасность и методы испытаний
- EN 60335-1 Бытовые и аналогичные электрические приборы. Безопасность. Общие требования.
- EN 60950 Оборудование информационных технологий. Требования безопасности.
- EN 61557-6 Сети электрические распределительные низковольтные напряжение до 1000В переменного и 1500В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 6. Устройства защитные, управляемые дифференциальным током, в TT и TN системах.
- VDE 0404-1 Испытательное и измерительное оборудование для проверки электробезопасности электроприборов. Часть 1. Общие требования.
- VDE 0404-2 Испытательное и измерительное оборудование для проверки электробезопасности электроприборов. Часть 2: Испытательное оборудование для испытаний после ремонта, модификации или для периодических испытаний.
- VDE 0701-0702 Испытания после ремонта, модификации электрических устройств. Периодические испытания электрических устройств. Общие требования к электробезопасности.
- AS/NZS 3760:2010 Проверка и испытание электрооборудования на безопасность в процессе эксплуатации
| Дополнительные технические характеристики |
|
|---|---|
| Электробезопасность |
|
| Соответствие требованиям ЭМС | EN 61326-1 и EN 61326-2-2 |
| Изоляция | CAT II 300 В в сответствии с EN 61010-1 |
| Степень защиты корпуса в соответствии с EN 60529 | IP40 |
| Общие характеристики |
|
Блок питания |
95...265 В, 45...70 Гц |
| Аккумулятор | Ni-MH 7.2 В 2 Aч |
| Сила тока нагрузки | Макс. 16 А (230 В) |
| Интерфейсы с ПК | Bluetooth, Wi-Fi, LAN, USB |
| Габариты | 318 x 257 x 152 мм |
| Вес | Около 0.5 кг |
| Высота над уровнем моря | <2000 м |
| Экран | ЖК TFT 5’’ 1280 x 720 |
| Условия окружающей среды |
|
| Диапазон рабочих температур | -10…50 °C при относительной влажности < 90% |
| Диапазон температур при хранении | -20…70 °C при относительной влажности < 80% |
| Относительная влажность | 20…80% |
Стандартная комплектация:
| PAT-96 | PAT-95 | ||
|---|---|---|---|
Предохранитель 16А, 250В, 5x20мм (2 шт.) |
WAPOZB16PAT |
1 шт. |
1 шт. |
Зажим типа крокодил, красный, 1кВ, 20А |
WAKRORE20K02 |
1 шт. |
- |
Зажим типа крокодил, синий, 1кВ, 20А |
WAKROBU20K02 |
1 шт. |
- |
Провод измерительный 1.8 м, оранжевый (10 А / 25 А, с разъемами типа “банан”) |
WAPRZ1X8ORKS |
1 шт. |
1 шт. |
Провод измерительный сдвоенный, 1.5м (PAT/ “банан”) |
WAPRZ1X5DZBB |
1 шт. |
- |
Кабель USB |
WAPRZUSB |
1 шт. |
1 шт. |
Сетевой кабель с вилкой IEC C19 |
WAPRZZAS1 |
1 шт. |
1 шт. |
L-11 – Кейс транспортировочный |
WAFUTL11 |
1 шт. |
1 шт. |
Сертификат заводской калибровки |
- |
1 шт. |
1 шт. |
| Наименование | Категория | Язык | Размер файла | Скачать |
| PAT-95 / 96 Руководство пользователя (PAT-95_96 insobs v1.04 GB.pdf) | Руководство пользователя | EN | 1,4 МБ |
|
| Sonel MeasureEffect Руководство пользователя (MeasureEffect insobs v3.02- GB.pdf) | Руководство пользователя | EN | 7 МБ |
|
| Datasheet PAT-95 / 96 (datasheet_PAT-95_96_EN_v1.06.pdf) | Data Sheet | EN | 1,1 МБ |
|
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
