Артикул:
WMGBMMR620

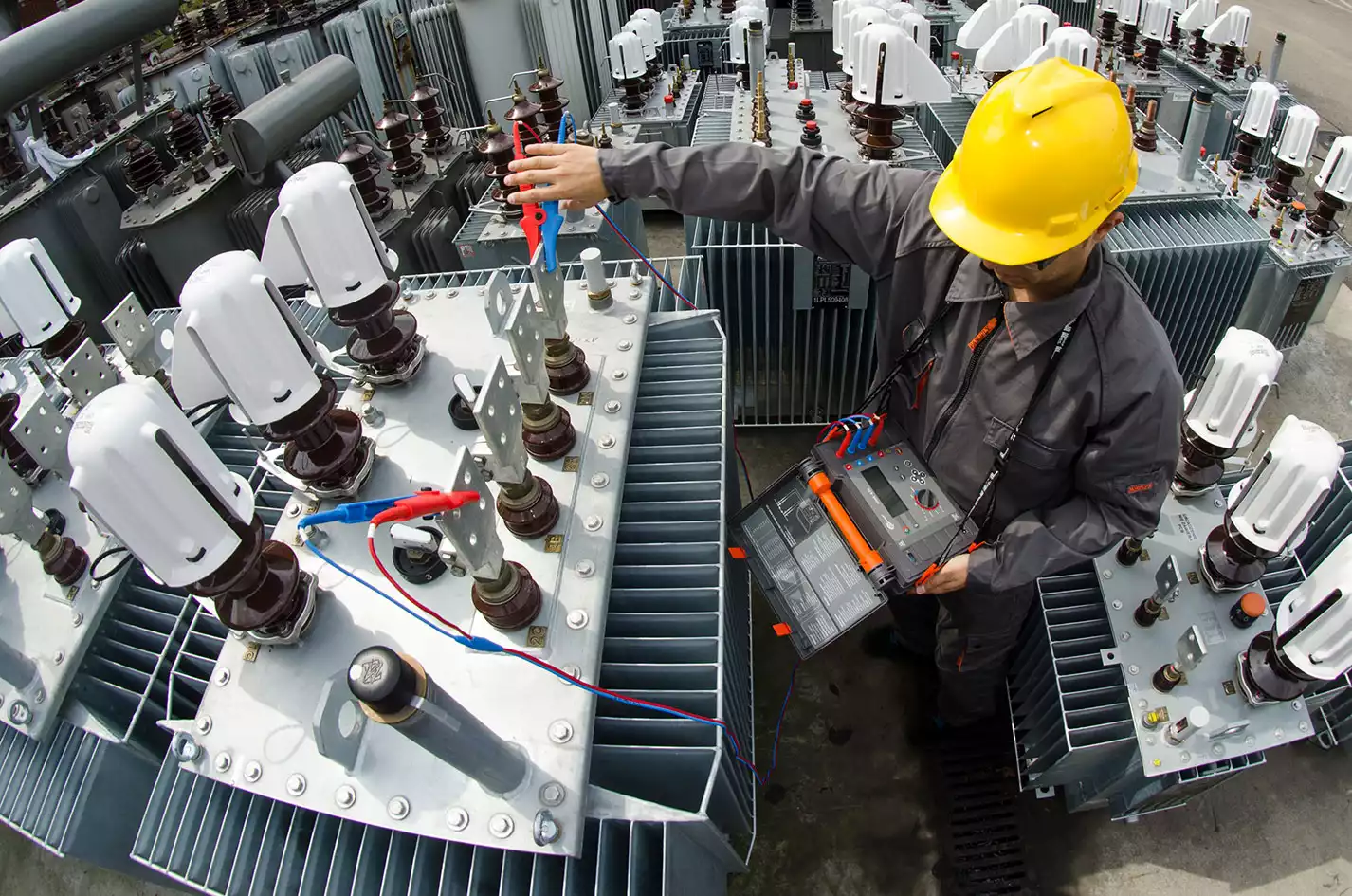

MMR-620 — это высокоточный цифровой измерительный прибор, предназначенный для измерения очень малых сопротивлений в широком диапазоне. Устройство применяется для диагностики состояния соединений и элементов, где важно контролировать сопротивление контактов, кабелей, обмоток трансформаторов, шинопроводов, заземляющих соединений и других токоведущих частей.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Sonel MMR-620 – измерение сопротивления обмоток и низких сопротивлений

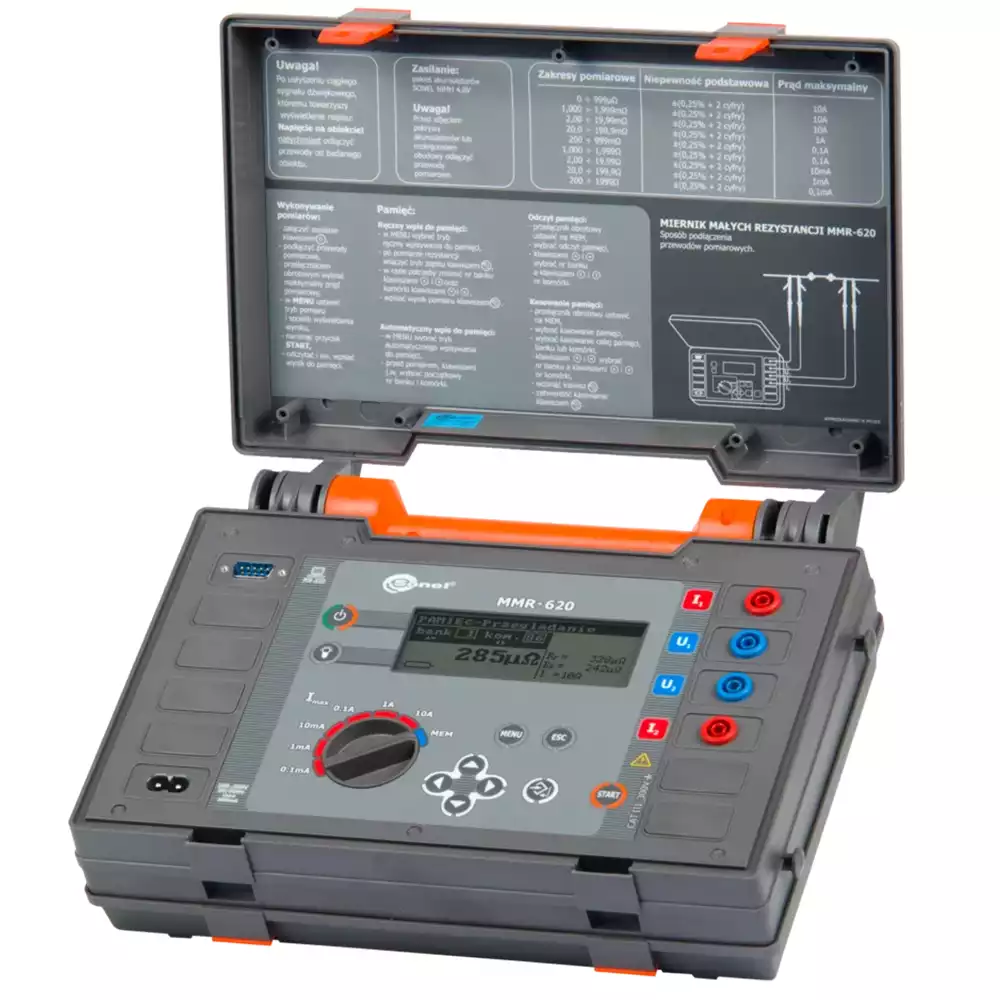

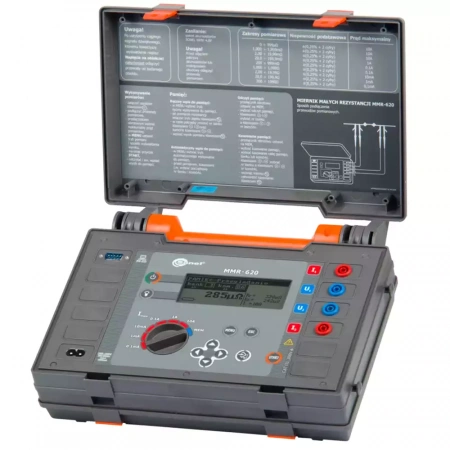

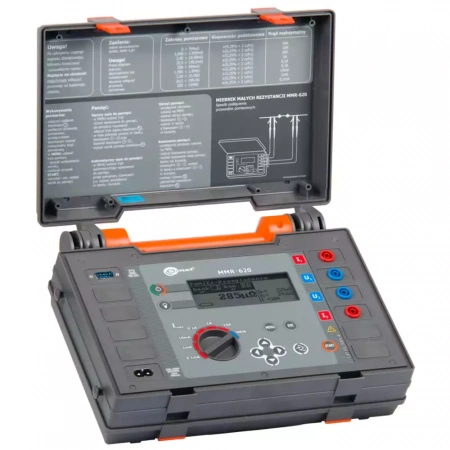

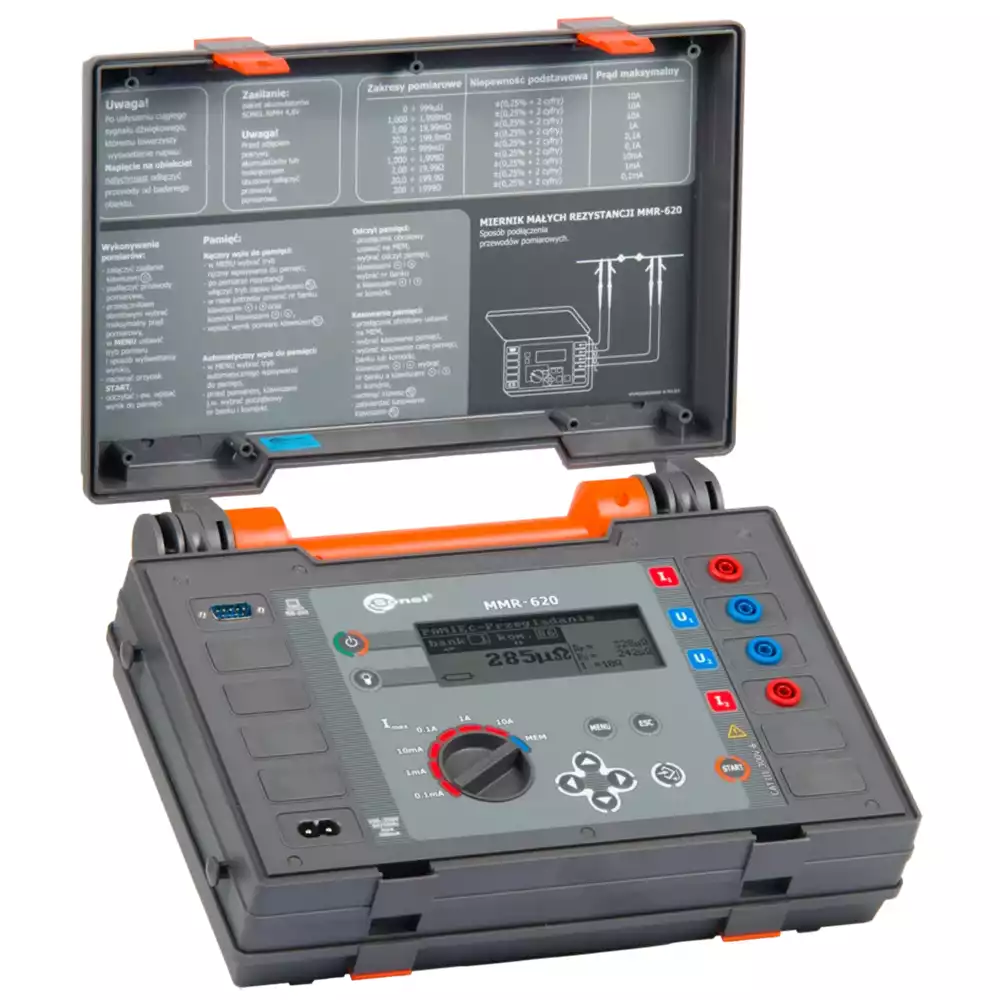

Sonel MMR-620 – это профессиональный микроомметр, обеспечивающий высокую точность измерений с разрешением до 1 µΩ. Прибор позволяет проводить измерения объектов как резистивного, так и индуктивного характера, включая проверку сопротивления обмоток электродвигателей. Для разных типов объектов доступны режимы быстрой (3 сек.) и расширенной проверки, что делает прибор универсальным решением для энергетики, промышленности и сервисных компаний.
Особенности
- Измерение сопротивления соединений (сварных, паяных, болтовых).
- Измерение сопротивления обмоток электродвигателей и низкоомных катушек.
- Применение четырёхпроводного метода измерений для высокой точности.
- Высокий измерительный ток в зависимости от выбранного поддиапазона.
Применение
MMR-620 используется для контроля:
- сопротивления заземляющих и уравнительных соединений,
- контактов, сварных и паяных соединений,
- рельсовых стыков и проводников,
- обмоток электродвигателей и катушек.
|
Интерфейсы ввода/вывода
|
RS-232 |
|
Класс защиты
|
IP54 |
|
Масса, кг
|
1,7 |
|
Габаритные размеры, мм
|
295×95×222 |
Основные функции
- Автоматический или ручной выбор диапазона (для объектов индуктивного характера).
- Режим быстрой проверки (3 сек.) для резистивных объектов.
- Расширенный режим для индуктивных объектов (с автоматическим разрядом после измерения).
- Нормальный режим – запуск измерения кнопкой «START».
- Автоматический режим – старт измерения после подключения всех четырёх проводов, расчёт среднего значения сопротивления.
- Непрерывный режим – циклические измерения каждые 3 секунды (для резистивных объектов) или непрерывные (для индуктивных).
Режим «Окно»
- Установка верхнего и нижнего пределов измеряемого сопротивления.
- Звуковой сигнал при выходе результата за допустимые пределы.
- Возможность работы даже при помехах, превышающих измеряемый сигнал в 5 раз.
Измерение сопротивления
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
| Диапазон | Разрешение | Ток измерения | Точность |
|---|---|---|---|
| 0…999 μΩ | 1 μΩ | 10 A | ±(0.25% и.в. + 2 е.м.р.) |
| 1.000…1.999 mΩ | 0.001 mΩ | 10 A | ±(0.25% и.в. + 2 е.м.р.) |
| 2.00…19.99 mΩ | 0.01 mΩ | 10 A | ±(0.25% и.в. + 2 е.м.р.) |
| 20.0…199.9 mΩ | 0.1 mΩ | 1 A | ±(0.25% и.в. + 2 е.м.р.) |
| 200…999 mΩ | 1 mΩ | 0.1 A | ±(0.25% и.в. + 2 е.м.р.) |
| 1.000…1.999 Ω | 0.001 Ω | 0.1 A | ±(0.25% и.в. + 2 е.м.р.) |
| 2.00…19.99 Ω | 0.01 Ω | 10 mA | ±(0.25% и.в. + 2 е.м.р.) |
| 20.0…199.9 Ω | 0.1 Ω | 1 mA | ±(0.25% и.в. + 2 е.м.р.) |
| 200…1999 Ω | 1 Ω | 0.1 mA | ±(0.25% и.в. + 2 е.м.р.) |
Технические характеристики
| Безопасность и условия работы | |
|---|---|
| Тип изоляции по EN 61010-1 | двойная |
| Категория измерений по EN 61010-2-030 | III 300 V |
| Степень защиты по EN 60529 | IP54 |
| Защита от внешнего напряжения | до 440 V AC, 10 с |
| Температура эксплуатации | 0…40°C |
| Температура зарядного устройства | 10…35°C |
| Температура хранения | -20…+60°C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2°C |
| Эталонная влажность | 40…60% |
| Температурный коэффициент | ±0,01% и.в./°C |
| Автовыключение | 120 с |
| Электропитание и работа | |
| Питание зарядного устройства | 100…250 V / 50–60 Hz, 200 mA |
| Время зарядки аккумулятора | ок. 2,5 ч |
| Количество измерений 10 A от аккумулятора | 300 |
| Максимальное сопротивление провода при 10 A | 0,1 Ω |
| Точность установки измерительного тока | ±10% |
| Время измерения сопротивления (резистивный объект) | 3 с |
| Время измерения сопротивления (индуктивный объект) | до 10 мин |
| Габариты и интерфейсы | |
| Габариты | 295 × 222 × 95 мм |
| Вес | ок. 1,7 кг |
| Дисплей | TFT графический, 192 × 64 пикс. |
| Интерфейс | RS-232C |
| Прочая информация | |
| Стандарт качества – проектирование и производство | ISO 9001 |
| Соответствие EMC (промышленная среда) | EN 61326-1, EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| 2 × Kelvin зажима 1 kV 25 A | WAKROKELK06 |
| 4 × крокодил черный 1 kV 32 A | WAKROBL30K03 |
| 2 × щуп Кельвина двойной (банан) | WASONKEL20GB |
| Двухпроводный кабель 3 м (10 / 25 A) U1/I1 | WAPRZ003DZBBU1I1 |
| Двухпроводный кабель 3 м (10 / 25 A) U2/I2 | WAPRZ003DZBBU2I2 |
| Сетевой кабель Euro 2-pin / IEC C7 | WAPRZLAD230 |
| Аккумулятор NiMH 4.8 V 3.2 Ah | WAAKU03 |
| Ремни Unisonel | WAPOZSE1 |
| Сумка L1 | WAFUTL1 |
| Кабель RS-232 | WAPRZRS232 |
| Сертификат заводской калибровки | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Двухпроводный кабель (10 / 25 A) U1/I1 6 / 10 / 15 м | WAPRZ006DZBBU1I1, WAPRZ010DZBBU1I1, WAPRZ015DZBBU1I1 |
| Двухпроводный кабель (10 / 25 A) U2/I2 6 / 10 / 15 м | WAPRZ006DZBBU2I2, WAPRZ010DZBBU2I2, WAPRZ015DZBBU2I2 |
| Тиски Кельвина с кабелями | WAZACKEL1 |
| Программа Sonel Reader | WAPROREADER |
| Сертификат калибровки с аккредитацией | — |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MMR-620 – Микроомметр (MMR-620 v.1.19.pdf) | Руководство пользователя | RU | 966 КБ |
|
| Микроомметр MMR-630 / 620 (MMR-620_630 insobs v3.03 GB.pdf) | Руководство пользователя | EN | 2,1 МБ |
|
| Микроомметр MMR-630 / 620 (datasheet_MMR-620_630_EN_v3.04.pdf) | Data Sheet | EN | 578,5 КБ |
|
