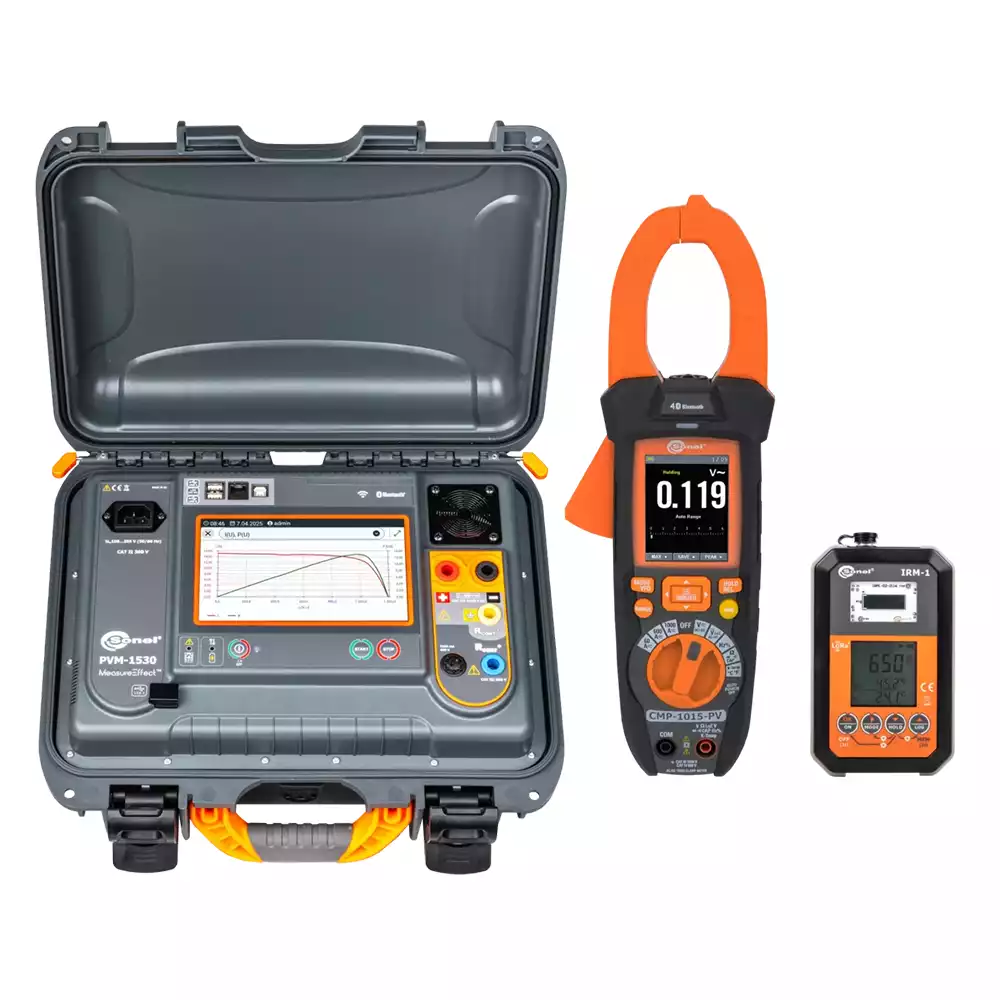

Комплект профессиональных измерительных приборов для фотоэлектрических установок до 1500 В
Набор измерительных приборов с аксессуарами включает:
- Sonel PVM-1530 – измеритель фотоэлектрических установок,
- Sonel IRM-1 – измеритель солнечной радиации и температуры,
- Sonel CMP-1015-PV – цифровые клещи для фотоэлектрических установок.
1. PVM-1530 – измеритель фотоэлектрических установок
PVM-1530 – инновационный прибор для тестирования фотоэлектрических установок с напряжением до 1500 В, обладающий широким набором функций. Прибор поддерживает измерения категории 1 и I–U характеристики для категории 2 в соответствии с EN 62446-1. Дополнительно выполняет преобразование параметров в условия STC (EN IEC 60891). Прост в использовании и обеспечивает полный контроль безопасности и эффективности PV-систем.
2. IRM-1 – измеритель солнечной радиации и температуры
IRM-1 – компактный, но незаменимый инструмент для тестирования фотоэлектрических систем. Измеряет значения солнечной радиации, температуру панелей и окружающей среды, предоставляя необходимые данные для пересчета результатов в условия STC. Встроенный регистратор на 5000 записей позволяет использовать прибор при проектировании PV-станций, а также для диагностики проблем затенения панелей.
3. CMP-1015-PV – цифровые клещи для фотоэлектрических установок
CMP-1015-PV – специализированные клещи для измерения DC тока и напряжения в фотоэлектрических установках. Прибор отличается универсальностью благодаря множеству функций. Помимо основных измерений, оснащён регистратором с возможностью отображения графиков. Высокая яркость дисплея обеспечивает удобство работы даже под прямыми солнечными лучами.
IRM-1 | Особенности
- Измерение солнечной радиации и температуры.
- Интерфейс LoRa – больший радиус действия, чем у Bluetooth.
- Автоматическая синхронизация данных с функцией reSYNC.
- Встроенные компас и датчик наклона.
- Встроенный регистратор: 999 ячеек памяти и 5000 записей с возможностью перезаписи.
IRM-1 | Измеряемые параметры
- Интенсивность солнечной радиации в W/m² или BTU/ft²·h.
- Температура PV-панели (°C/°F).
- Температура окружающей среды (°C/°F).
- Угол наклона панелей.
- Ориентация с помощью встроенного компаса.
IRM-1 | Герметичность и прочность
Корпус с защитой IP65 обеспечивает пыле- и водонепроницаемость, что особенно важно при испытаниях PV-систем на улице.
IRM-1 | Связь и программное обеспечение
Передача данных через USB-порт или по беспроводному интерфейсу LoRa для обмена данными с основным прибором на больших расстояниях.
CMP-1015-PV | Полный контроль над фотоэлектрикой
Клещи CMP-1015-PV предназначены для измерения постоянного тока и напряжения до 1500 В в PV-установках. Благодаря функции VFD обеспечивают также точные измерения на выходе преобразователей частоты. Высокая яркость дисплея позволяет работать даже при прямом солнечном свете.
|
Класс защиты
|
IP65 |
|
Интерфейсы с ПК
|
USB, Wi-Fi, Bluetooth, LAN |
|
Масса, кг
|
8.8 |
|
Габаритные размеры, мм
|
390 × 308 × 172 |
- Измерения категории 1 в соответствии с EN 62446-1.
- Измерение I-U характеристики для категории 2 по EN 62446-1 и EN 61829.
- Измерение фотоэлектрических панелей, включая бифасиальные и высокоэффективные.
- Возможность задания собственных процедур измерений.
- Преобразование параметров в условия STC (EN IEC 60891) при работе с IRM-1.
- Функция reSYNC – автоматическое дополнение результатов данными об окружающих условиях после восстановления связи с IRM-1.
- Подключаемый радиоинтерфейс для работы с IRM-1 на больших расстояниях.
- Встроенные интерфейсы Bluetooth и Wi-Fi для связи с внешними устройствами.
- Большая структурированная память измерений.
- Крупный сенсорный экран с отличной видимостью на ярком солнце.
- Измерение I-U и P-U характеристик с преобразованием в условия STC.
- Напряжение холостого хода панели или цепочки до 1500 В DC.
- Действующее напряжение сети AC до 1000 В с измерением частоты.
- Ток короткого замыкания панели или цепочки до 40 А DC.
- Изоляционное сопротивление PV-панелей: 250, 500, 1000, 1500 В DC (одновременно RISO+ и RISO-).
- Изоляционное сопротивление цепей AC: 250, 500, 1000 В DC.
- Сопротивление защитных проводников и уравнивающих соединений при токе ±200 мА.
- Рабочие токи и токи AC панелей (с помощью CMP-1015-PV).
- Измерение мощности AC/DC.
- Тест байпасных диодов, автоматическое определение полярности.
- Тест блокирующих диодов при 1000/1500 В DC.
PVM-1530 поддерживает комплексные испытания PV-систем до 1500 В. Функции выбираются через большой цветной сенсорный экран с яркой подсветкой, что обеспечивает удобное использование даже на солнце. Обширная память сокращает время подготовки отчётной документации.
Передача данных возможна через кабельное или беспроводное соединение (Bluetooth, Wi-Fi). Сохранение данных и печать обеспечиваются программой Sonel Reader. Для составления отчётов по защите от поражения электрическим током используется дополнительное ПО Sonel Reports Plus.
Если связь с IRM-1 прервана, функция reSYNC автоматически дополняет результаты данными об окружающих условиях, записанными IRM-1, и пересчитывает их в условия STC.
Прочный и герметичный корпус защищает устройство при работе в тяжёлых условиях. Закрытый корпус надёжно предохраняет прибор во время измерений.
| Параметр | Диапазон измерений | Диапазон отображения | Разрешение | Точность ±(% и.в. + ед.) |
|---|---|---|---|---|
| Напряжение | ||||
| Переменное напряжение | 0.0 В…1000.0 В | 0.0 В…1000.0 В | 0.1 В | ±(2% и.в. + 6 ед.) |
| Постоянное напряжение | 0.0 В…1500.0 В | 0.0 В…1500.0 В | 0.1 В | ±(0.5% и.в. + 2 ед.) |
| Частота | 10.0 Гц…100.0 Гц | 0 Гц…100.0 Гц | 0.1 Гц | ±(0.5% и.в. + 2 ед.) |
| Ток короткого замыкания Isc | ||||
| Напряжение 1500 В DC | 0.00…30.00 А | 0.00…30.00 А | 0.01 А | ±(1% и.в. + 2 ед.) |
| Напряжение 1000 В DC | 0.00…40.00 А | 0.00…40.00 А | 0.01 А | ±(1% и.в. + 2 ед.) |
| Сопротивление изоляции (AC сторона) | ||||
| Напряжение измерения 250 В по EN IEC 61557-2 |
250 кОм…200 МОм | 0.0 кОм…200.0 МОм | от 0.1 кОм | ±(3% и.в. + 8 ед.) |
| Напряжение измерения 500 В по EN IEC 61557-2 |
500 кОм…500 МОм | 0.0 кОм…500.0 МОм | от 0.1 кОм | ±(3% и.в. + 8 ед.) |
| Напряжение измерения 1000 В по EN IEC 61557-2 |
1000 кОм…1000 ГОм | 0.0 кОм…1000 ГОм | от 0.1 кОм | ±(3% и.в. + 8 ед.) |
| Сопротивление изоляции (DC сторона) | ||||
| Напряжение измерения 250 В / 500 В / 1000 В / 1500 В по EN IEC 61557-2 |
250 кОм…500 МОм | 0.0 кОм…500.0 МОм | от 0.1 кОм | ±(8% и.в. + 8 ед.) |
| Сопротивление защитных проводников и эквипотенциальных соединений | ||||
| Измерение сопротивления защитных проводников и эквипотенциальных соединений током ±200 мА по EN IEC 61557-4 |
0.10 Ом…1999 Ом | 0.00 Ом…1999 Ом | от 0.01 Ом | ±(2% и.в. + 3 ед.) |
| Рабочие параметры | ||||
| Рабочий ток | как у CMP-1015-PV | как у CMP-1015-PV | как у CMP-1015-PV | как у CMP-1015-PV |
| Активная мощность | 0.0 кВт…999.0 кВт | 0.0 кВт…999.0 кВт | 0.1 кВт | ±(6% и.в. + 5 ед.) |
| Параметр | Значение |
|---|---|
| Безопасность и условия работы | |
| Категория измерений согласно EN IEC 61010-2-030 | Группа клемм: ~, V, +, ⏚ → CAT III 1500 V DC Группа клемм: RCONT– , RCONT+ → CAT III 600 V |
| Степень защиты | Закрытая крышка: IP65 Открытая крышка: IP40 |
| Тип изоляции по EN 61010-1 и EN IEC 61557 | двойная |
| Источник питания | сеть, Li-Ion аккумулятор 7.2 V, 9.8 Ah |
| Габариты | 390 × 308 × 172 мм |
| Масса | прибл. 8.8 кг |
| Рабочая температура | -10…+45 °C |
| Температура хранения | -20…+60 °C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40%…60% |
| Память и коммуникация | |
| Память результатов измерений | 9999 записей |
| Передача данных | USB, RJ-45, Bluetooth, Wi-Fi |
| Связь с IRM-1 | беспроводная |
| Прочая информация | |
| Соответствие требованиям EMC (промышленная среда) | EN IEC 61326-1 EN IEC 61326-2-2 |
| Наименование | PVM-1530 Max | PVM-1530 Pro | PVM-1530 | Артикул |
|---|---|---|---|---|
| IRM-1 измеритель солнечной радиации и температуры | 2 | 1 | – | WMGBIRM1 |
| Цифровые токоизмерительные клещи CMP-1015-PV для фотогальванических установок + стандартные аксессуары | – | 1 | – | WMGBCMP1015PV |
| Адаптер LORA-S1 USB для передачи данных | – | 1 | – | WAADAUSBLORA |
| Адаптер MC4-банан 1.5 kV (комплект) | 1 | 1 | 1 | WAADA5KVMC4KPL |
| Кабель 2 м с разъёмами MC4 (2 шт.) | 1 | 1 | 1 | WAPRZ002MC4KPL |
| Измерительный провод 3 м синий 5 kV (банановые разъёмы) | 1 | 1 | 1 | WAPRZ003BUBB5K |
| Измерительный провод 3 м жёлтый CAT III 1500 V (банановые разъёмы) | 1 | 1 | 1 | WAPRZ003YEBB1K5V |
| Измерительный провод 1.8 м красный 5 kV (банановые разъёмы) | 1 | 1 | 1 | WAPRZ1X8BLBB5K |
| Измерительный провод 1.8 м чёрный 5 kV (банановые разъёмы) | 1 | 1 | 1 | WAPRZ1X8BLBB5K |
| Крокодил 1 kV 20 A чёрный | 2 | 2 | 2 | WAKROBL20K01 |
| Щуп 5 kV (банановый разъём) чёрный | 2 | 2 | 2 | WASONBLOGB2 |
| Комплект для крепления измерителя солнечной радиации на PV-панели + щуп для измерения температуры PV-панелей и окружающей среды | 2 | 1 | – | WASONTPVCKPL |
| Блок питания 5 V с USB 2.0 выходом и съёмным micro-USB кабелем | 2 | 1 | – | WAZASZ24 |
| Сумка L-4 | 1 | 1 | 1 | WAFUTL4 |
| USB-кабель | 1 | 1 | 1 | WAPRZUSB |
| Сетевой кабель с IEC C13 разъёмом | 1 | 1 | 1 | WAPRZ1X8BLIEC |
| Ключ для разъёмов MC4 | 1 | 1 | 1 | WAPOZKEYMC4 |
| Предохранитель 0,5 A, 1000 V AC/DC, 6.3×32 мм | 1 | 1 | 1 | WAPOZB05A1000V |
| Заводской калибровочный сертификат – PVM-1530 | 1 | 1 | 1 | – |
| Заводской калибровочный сертификат – IRM-1 | 2 | 1 | – | – |
| Заводской калибровочный сертификат – CMP-1015-PV | 1 | – | – | – |
| Наименование | PVM-1530 Max | PVM-1530 Pro | PVM-1530 | Артикул |
|---|---|---|---|---|
| Измеритель солнечной радиации и температуры IRM-1 | √ | √ | – | WMGBIRM1 |
| Цифровые клещи для фотоэлектрических установок CMP-1015-PV + стандартные аксессуары | – | √ | – | WMGBCMP1015PV |
| Дополнительные аксессуары для CMP-1015-PV | – | √ | √ | – |
| Разветвитель MC4 для измерения мощности в PV-установках 1500 V (комплект 2 шт.) | √ | √ | √ | WAADAMC4SV2KPL |
| Линейный разветвитель AC-16 (для удобства измерения тока) | √ | √ | √ | WAADAAC16 |
| Промышленный переходник 16 A / 32 A | √ | √ | √ | WAADAAGT16T / WAADAAGT32T |
| Трёхфазный переходник 16 A / 32 A | √ | √ | √ | WAADAAGT16P / WAADAAGT32P |
| Трёхфазный переходник 63 A | √ | √ | √ | WAADAAGT63P |
| Крокодил 1 kV 20 A красный / синий / жёлтый | √ | √ | √ | WAKRORE20K02 / WAKROBU20K02 / WAKROYE20K02 |
| Щуп 1 kV (разъём типа "банан") красный / синий / жёлтый / чёрный | √ | √ | √ | WASONREOGB1 / WASONBUOGB1 / WASONYEOGB1 / WASONBLOGB1 |
| Сканер штрих-кодов (USB) | √ | √ | √ | WAADACK2D |
| Принтер отчётов / штрих-кодов D2 SATO (USB, переносной) | √ | √ | √ | WAADAD2 |
| Лента / бумага (клеящаяся) для принтера D2 | √ | √ | √ | WANAKD2 |
| Картридж с красящей лентой для принтера D2 | √ | √ | √ | WANAKD2BAR |
| Принтер отчётов / штрих-кодов D3 Brother (Wi-Fi / USB, переносной) | √ | √ | √ | WAADAD3 |
| Картридж с красящей лентой для принтера D3 | √ | √ | √ | WANAKD3 |
| Аккумулятор для принтера D3 | √ | √ | √ | WAAKU19 |
| Программное обеспечение Sonel Reader | √ | √ | √ | WAPROREADER |
| Программное обеспечение Sonel Reports Plus | √ | √ | √ | WAPROREPORTSPLUS |
| Калибровочный сертификат с аккредитацией – PVM-1530 | √ | √ | √ | – |
| Калибровочный сертификат без аккредитации – IRM-1 | √ | √ | – | – |
| Калибровочный сертификат с аккредитацией – CMP-1015-PV | √ | √ | – | – |
| Наименование | Категория | Язык | Размер файла | Скачать |
| PVM-1530 –Комплект для установки систем фотовольтаики (PVM-1530 insobs v1.08 GB.pdf) | Руководство пользователя | EN | 1,5 МБ |
|
| PVM-1530 –Комплект для установки систем фотовольтаики (datasheet_PVM-1530_EN_v2.02.pdf) | Data Sheet | EN | 1,5 МБ |
|
