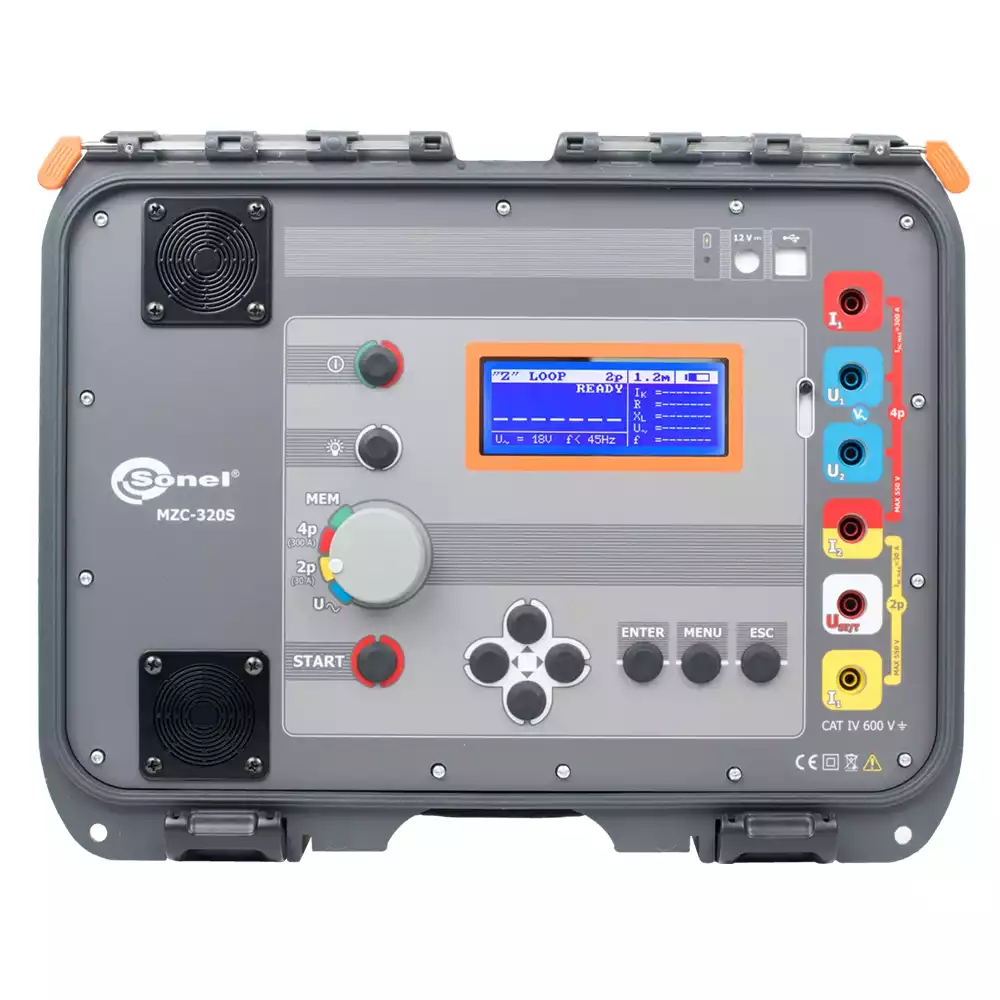

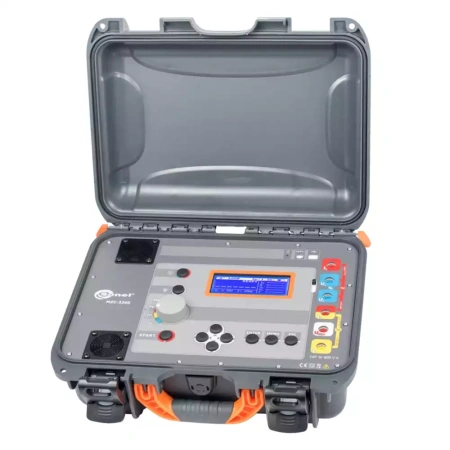

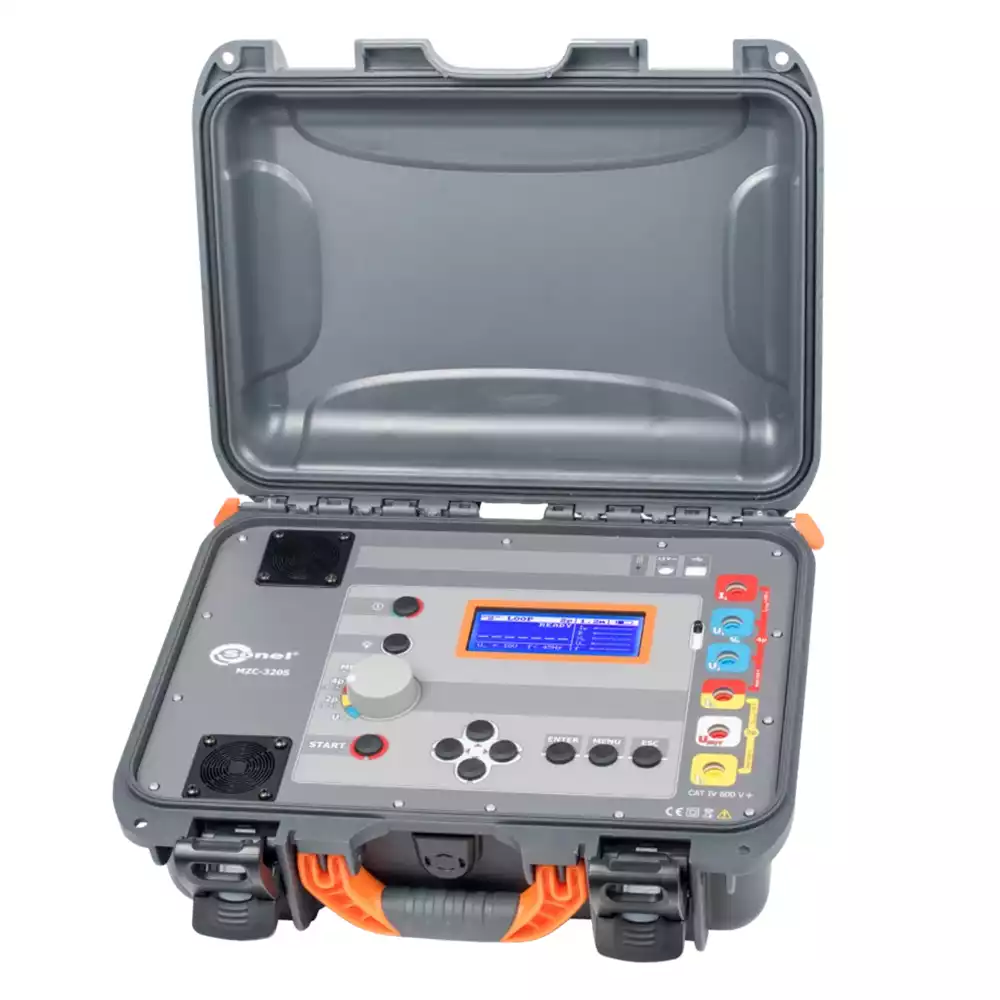

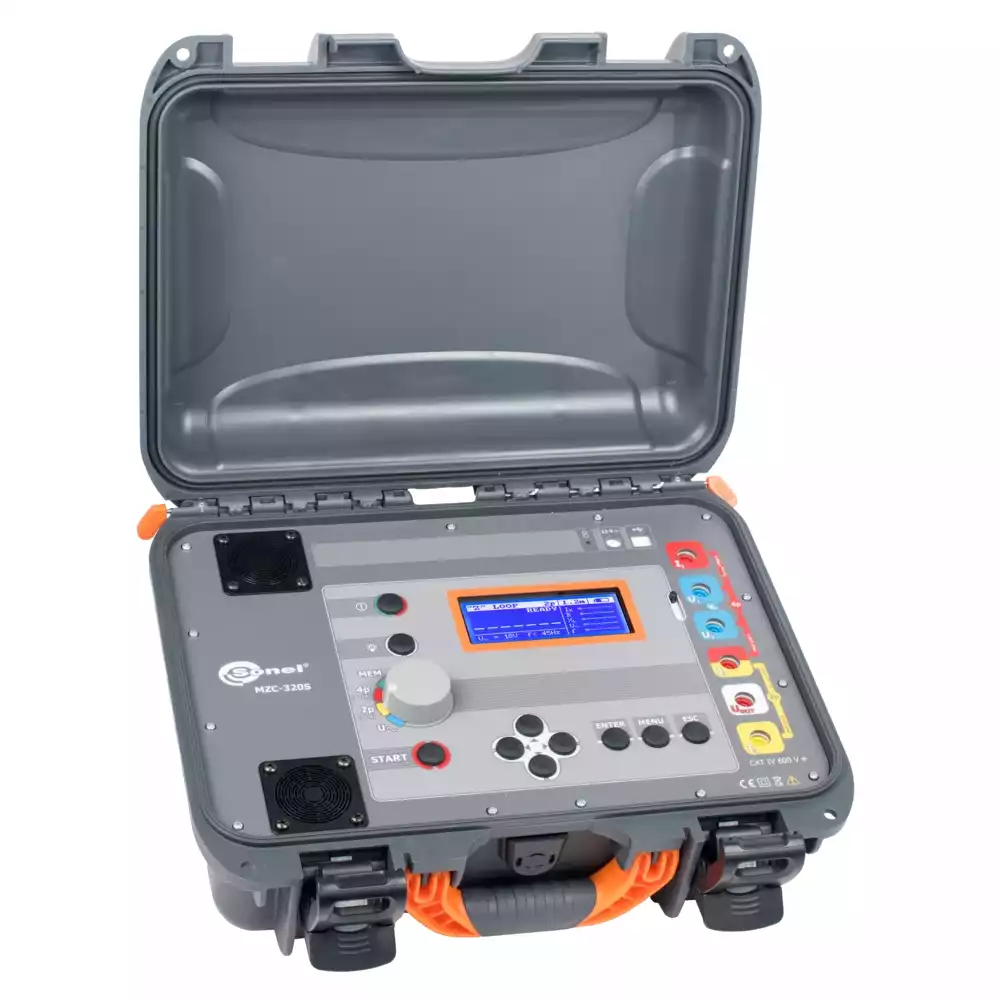

Sonel MZC-320S – тяжеловес для высокотоковых измерений
Sonel MZC-320S – это проверенный выбор для специалистов, которым необходим надёжный инструмент для многократных измерений импеданса петли короткого замыкания. В отличие от многих приборов, которые блокируются при частых тестах из-за перегрева, MZC-320S оснащён эффективной системой вентиляции, минимизирующей время охлаждения. Благодаря этому устройство позволяет выполнять многократные измерения без простоев. Прибор отлично зарекомендовал себя в энергетике и на объектах с высокими требованиями к качеству измерений.

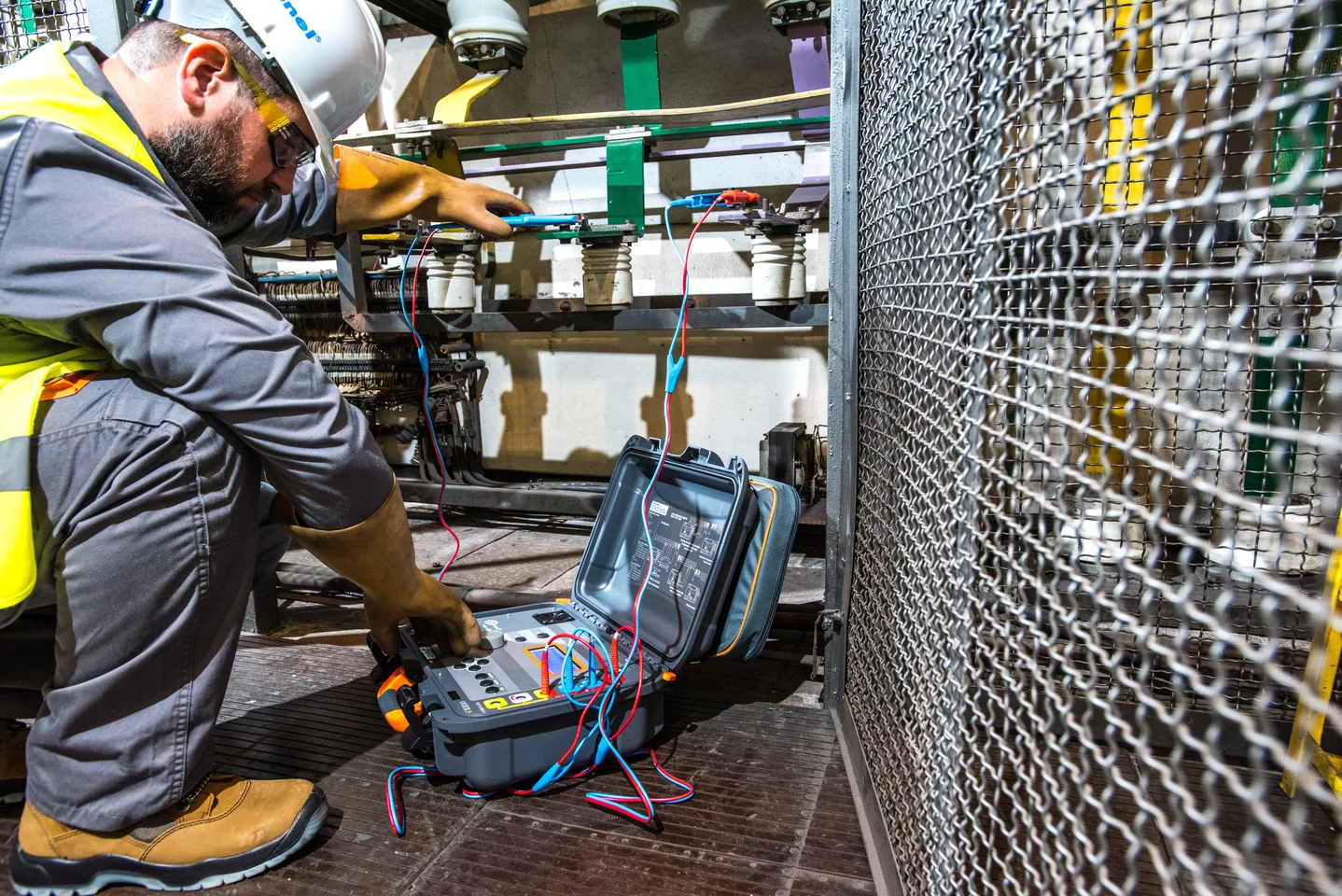

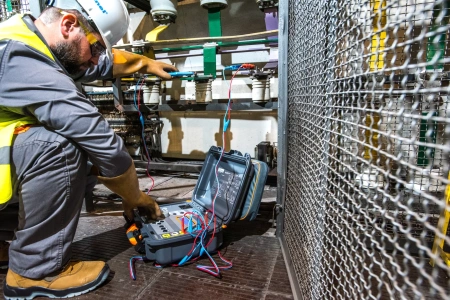

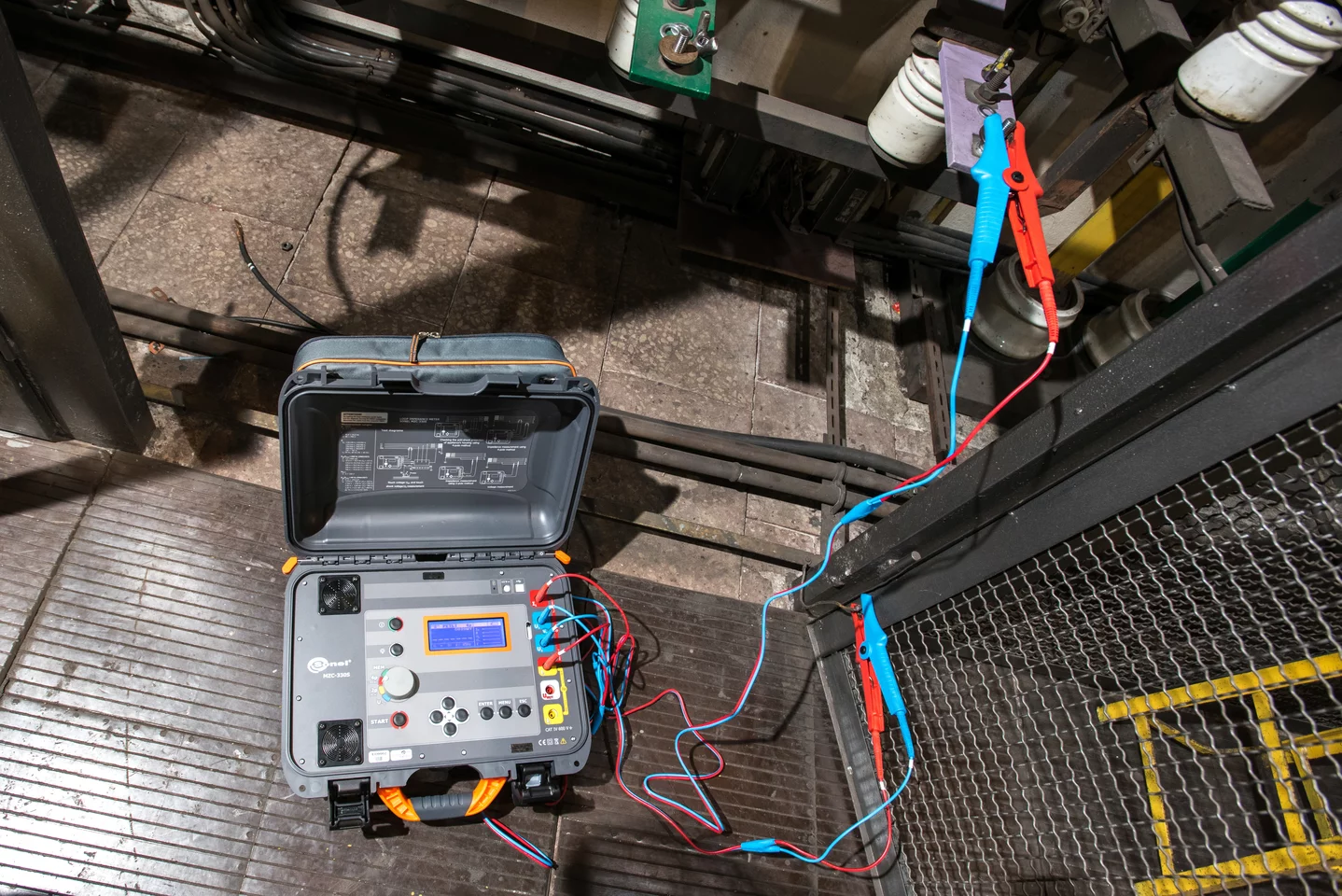

Достижение труднодоступных зон
Вблизи трансформаторов или на подстанциях, где цепи защищены высокотоковыми предохранителями или автоматами, токи КЗ могут достигать сотен кА. Для таких условий необходим прибор, способный измерять ZS на уровне миллиом. Уникальное решение Sonel с использованием специального резистора позволяет MZC-320S работать идеально в столь требовательной среде.
Измерения без компромиссов
Большинство приборов выполняют тесты асимметрично (полуволновым током), что влияет на линейность работы трансформатора и точность результатов. MZC-320S использует симметричный ток (полную волну), что достигается благодаря продвинутой конструкции измерительной системы и цепи КЗ, обеспечивая максимально точные результаты.
Применение
Прибор используется для измерений в сетях с напряжением до 500 В, где токи КЗ могут достигать 69,4 кА (по EN 61557). Это делает MZC-320S идеальным решением для тестов на ветропарках, объектах высокоскоростной железной дороги и в энергетических компаниях.
Удалённая работа
Прибор может управляться дистанционно – достаточно подключить его к той же Wi-Fi сети, что и управляющее устройство (ПК, планшет, смартфон). Через виртуальную панель управления в браузере можно запускать измерения, просматривать и скачивать результаты. Также доступна классическая передача данных через USB.
|
Интерфейсы ввода/вывода
|
USB, Wi-Fi |
|
Класс защиты
|
IP67 |
|
Диапазон рабочего напряжения, В
|
100…550 |
|
4-проводной метод
|
Да |
|
Выбор длины проводов
|
Да |
|
Запуск измерений через Wi-Fi
|
Да |
|
Масса, кг
|
6.5 |
|
Габаритные размеры, мм
|
390 × 308 × 172 |
Основные функции
- Измерение очень малых импедансов петли КЗ (разрешение 0,1 мΩ) при токе 130 А (230 В), до 300 А (500 В)
- Измерение с током 24 А (230 В), до 27 А (500 В), разрешение 0,01 Ω
- Работа в сетях с номинальными напряжениями: 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В, 290/500 В, частота 45…65 Гц
- Измерения в системах: фаза–фаза, фаза–PE, фаза–N
- Автоматическое различение фазного и линейного напряжений при расчёте тока КЗ
- Возможность изменения длины измерительных проводов (метод 2p)
- Метод 4p (четырёхполюсный) – провода не требуют калибровки (ток до 300 А)
- Измерение активной (RS) и реактивной (XS) составляющих
Дополнительные функции
- Измерение напряжения прикосновения и шага (с резистором 1 кΩ)
- Измерение AC-напряжения в диапазоне 0…550 В
- Измерение частоты 45.0…65.0 Гц
- Память на 990 результатов, передача данных на ПК через USB и Bluetooth
- Питание от аккумулятора
| Параметр | MZC-340-PV | MZC-330S | MZC-320S | MZC-310S | MZC-306 | MZC-304F | MZC-20E |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение [В] | 220/380 230/400 240/415 290/500 400/690 460/800 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 |
220/380 230/400 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
220/380 230/400 240/415 |
220/380 230/400 240/415 |
| Диапазон рабочего напряжения [В] | 200…900 | 100…750 | 100…550 | 187…440 | 100…750 | 180…460 | 180…440 |
| Диапазон отображения [Ω] | 0…1999 | 0…1999 | 0…1999 | 0…199.9 | 0…1999 | 0…1999 | 0…200 |
| Макс. разрешение [Ω] | 0.001 | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 |
| Макс. разрешение при 15 мА [Ω] | — | — | — | — | 0.01 | 0.01 | 0.01 |
| Макс. ток измерения [А] | 130/280 | 130/280 | 130/280 | 160/280 | 12.2…36.7 | 7.6/13.3 | 15.3/26.7 |
| Диапазон по EN 61557 [Ω] | 0.0072…1999 | 0.0072…1999 | 0.0072…1999 | 0.0072…199.9 | 0.13…1999 | 0.13…1999 | 0.24…200 |
| Отображение сопротивления и реактивности петли | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по ном. напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по изм. напряжению | — | — | — | — | — | ✔ | — |
| Память (кол-во изм.) | 990 | 990 | 990 | 990 | 990 | 990 | — |
| 4-проводной метод | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Измерение напряжений прикосновения и шага | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Выбор длины проводов | — | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение через розеточный адаптер | — | — | — | — | Опция | ✔ | — |
| Запуск измерений адаптером | — | — | — | — | Опция | Опция | — |
| Запуск измерений через Wi-Fi | ✔ | ✔ | ✔ | — | — | — | — |
| Измерение переменного напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Габариты [мм] | 429×328×236 | 390×308×172 | 390×308×172 | 295×222×95 | 288×223×75 | 220×102×61 | 220×102×61 |
| Масса [кг] | 9.0 | 6.5 | 6.5 | 2.2 | 2.2 | 0.6 | 0.5 |
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | IV 600 V |
| Степень защиты | IP67 |
| Тип изоляции согласно EN 61010-1 и EN 61557 | двойная |
| Источник питания | Li-Ion 7.2 V 8.8 Ah аккумулятор |
| Габариты | 390 × 308 × 172 мм |
| Масса | около 6.5 кг |
| Рабочая температура | -10…+40 °C |
| Температура хранения | -20…+60 °C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40…60% |
| Память и коммуникации | |
| Память результатов измерений | 990 результатов |
| Передача данных | USB, Wi-Fi |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| Требования по стандарту | EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Двухпроводный измерительный кабель 3 м (10 / 25 А) U1 / I1 | WAPRZ003DZBBU1I1 |
| Двухпроводный измерительный кабель 3 м (10 / 25 А) U2 / I2 | WAPRZ003DZBBU2I2 |
| Измерительный провод 1,2 м (банановые штекеры) чёрный / жёлтый | WAPRZ1X2BLBB / WAPRZ1X2YEBB |
| Щуп 1 кВ (банановое гнездо) чёрный / жёлтый | WASONBLOGB1 / WASONYEOGB1 |
| 2× зажима Кельвина, 1 кВ, 25 А | WAKROKELK06 |
| 4× крокодила 1 кВ 32 А чёрный | WAKROBL30K03 |
| 2× усиленных щупа 1 кВ (банановые гнёзда) | WASONSPGB1 |
| Сетевой кабель 230 V с разъёмом IEC C7 | WAPRZLAD230 |
| Блок питания Z19 | WAZASZ19 |
| USB кабель | WAPRZUSB |
| Сумка L14 | WAFUTL14 |
| Сертификат заводской калибровки | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Двухпроводный измерительный кабель 6 м (10 / 25 А) U1 / I1 | WAPRZ006DZBBU1I1 |
| Двухпроводный измерительный кабель 6 м (10 / 25 А) U2 / I2 | WAPRZ006DZBBU2I2 |
| Измерительный провод 5 / 10 / 20 м (банановые штекеры) жёлтый | WAPRZ005YEBB / WAPRZ010YEBB / WAPRZ020YEBB |
| Сумка L4 | WAFUTL4 |
| Сертификат калибровки с аккредитацией | — |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Измеритель сопротивления петли "фаза-нуль" MZC-330S / 320S (MZC-320_330S insobs v1.12 GB.pdf) | Руководство пользователя | EN | 2,6 МБ |
|
| Измеритель сопротивления петли "фаза-нуль" MZC-330S / 320S (datasheet_MZC-320S_330S_EN_v2.05.pdf) | Data Sheet | EN | 546,6 КБ |
|
