Артикул:
WMGBMZC306
Sonel MZC-306 – это компактный и профессиональный измеритель сопротивления петли «фаза-нуль» с высокой точностью и разрешением до 0,01 Ω. Прибор подходит для применения в жилых, общественных и промышленных сетях, включая линии, защищённые УЗО.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

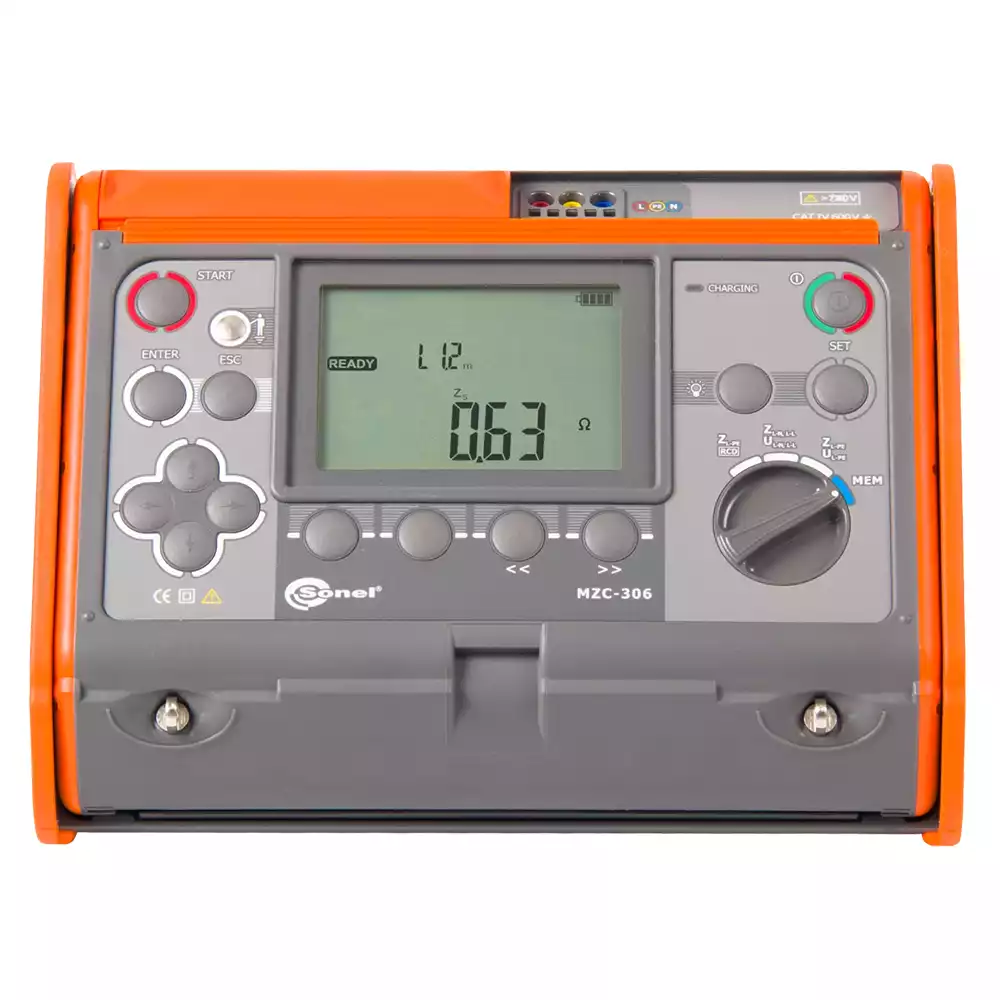

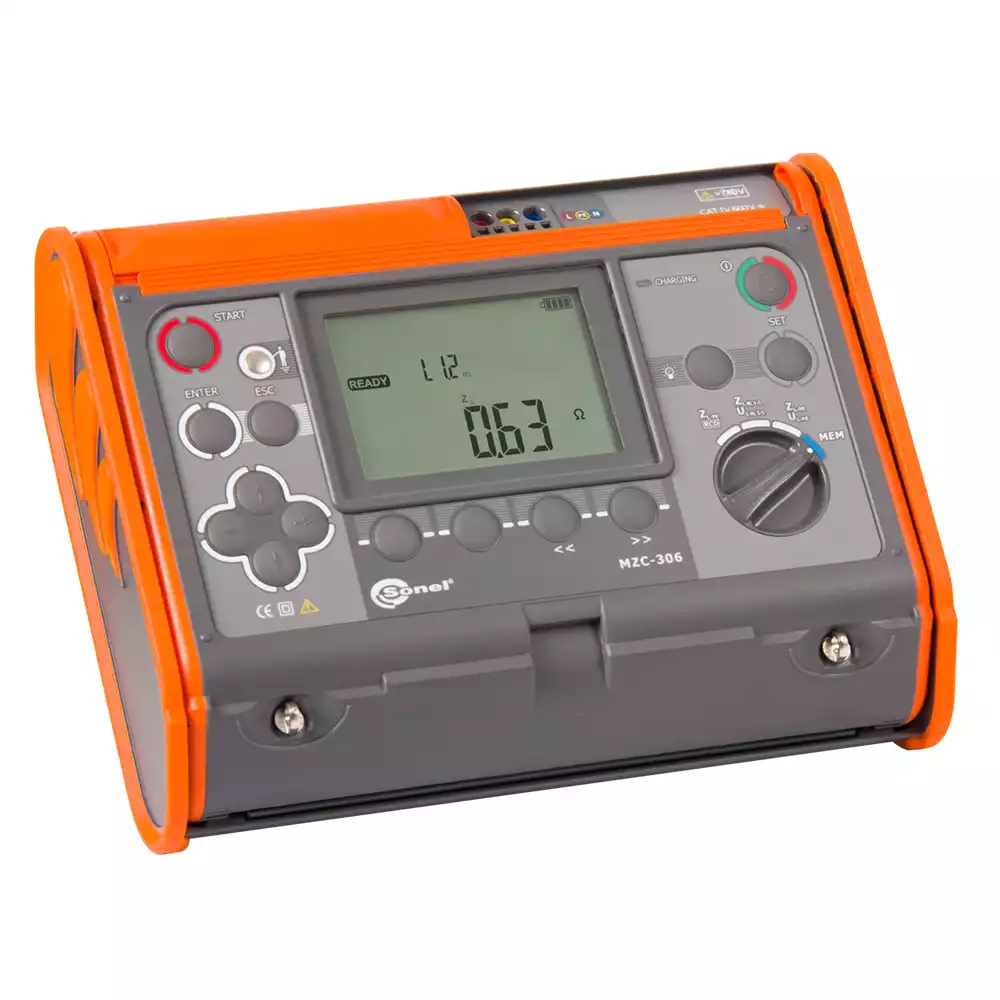

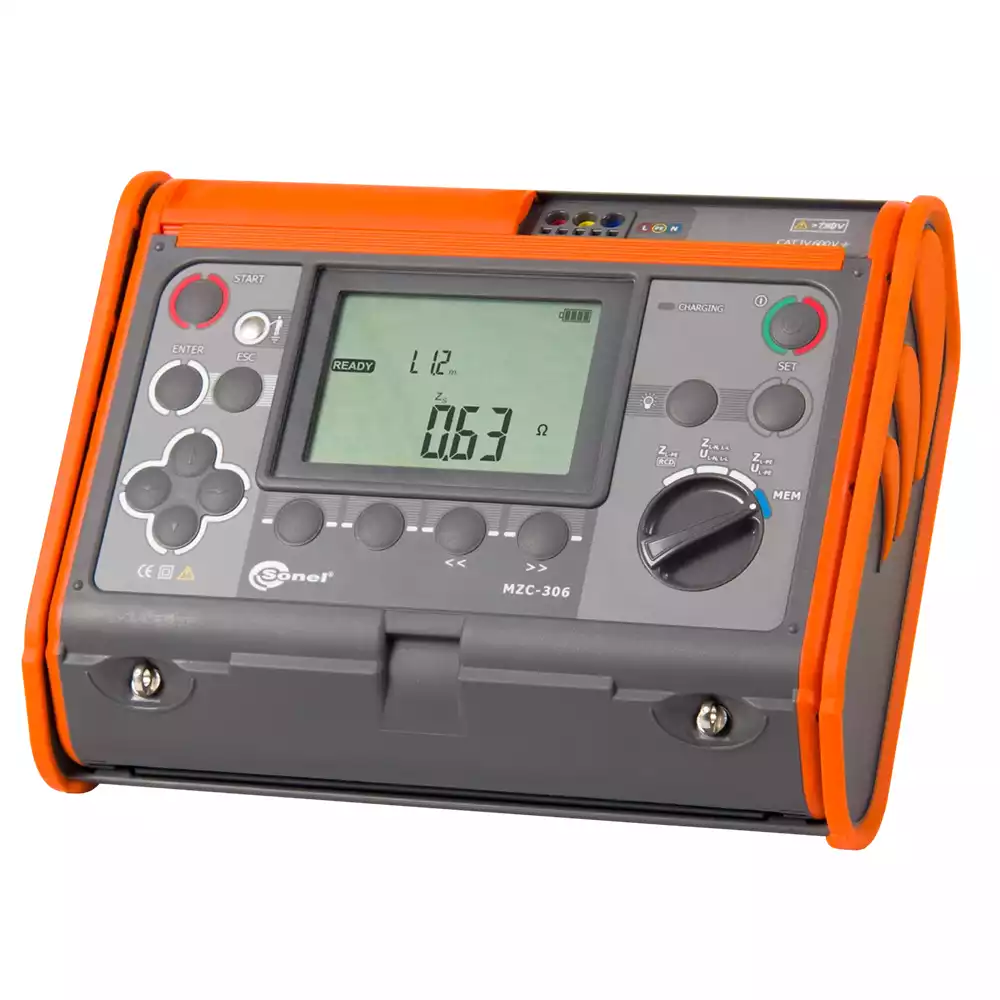

Sonel MZC-306 – лёгкий и профессиональный измеритель петли КЗ
Sonel MZC-306 – это профессиональный измеритель петли короткого замыкания с широким диапазоном рабочих напряжений, позволяющий выполнять измерения в различных типах сетей. Прибор незаменим при проведении электрических работ в низковольтных установках: в жилых и общественных зданиях, мастерских и небольших предприятиях. Разрешающая способность 0,01 Ω сохраняется даже при измерениях в цепях, защищённых УЗО. Прочный корпус с защитой IP54 устойчив к механическим повреждениям, а откидная крышка прибора позволяет удобно использовать и транспортировать устройство.
Область применения
MZC-306 незаменим для всех видов электрических работ, особенно там, где требуется проверка цепей под напряжением до 400/690 В. Прибор используется в жилых домах, многоэтажных зданиях, общественных объектах, мастерских, на небольших производствах и даже на ветроэлектростанциях. Он идеально подходит для проверки систем, где токи короткого замыкания достигают 5,3 кА (в соответствии с EN 61557).
|
Класс защиты
|
IP67 |
|
Диапазон рабочего напряжения, В
|
100…750 |
|
Выбор длины проводов
|
Да |
|
Масса, кг
|
2.2 |
|
Габаритные размеры, мм
|
288×223×75 |
Основные функции
- Измерение импеданса петли КЗ с разрешением 0,01 Ω
- Низкотоковые измерения в цепях, защищённых УЗО ≥30 mA (100…440 В)
- Работа в сетях 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В, 290/500 В и 400/690 В (рабочий диапазон 100…750 В)
- Рабочая частота 45…65 Гц
- Расчёт тока короткого замыкания
- Автоматическое определение фазного и линейного напряжения
- Возможность применения измерительных проводов длиной 1,2 м, 5 м, 10 м, 20 м или адаптера с сетевой вилкой
- Измерение при перепутанных проводах L и N
- Определение активной (RS) и реактивной (XS) составляющих
Дополнительные функции
- Контактный электрод – быстрая проверка правильности подключения PE-проводника
- Измерение напряжения: 0…750 В AC (0…250 В с разрешением 0,1 В)
- Память на 990 результатов с возможностью передачи данных на ПК через USB
- Питание: батарейки (4 × LR14) или аккумуляторы
Сравнение измерителей петли короткого замыкания MZC
| Параметр | MZC-340-PV | MZC-330S | MZC-320S | MZC-310S | MZC-306 | MZC-304F | MZC-20E |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение [В] | 220/380 230/400 240/415 290/500 400/690 460/800 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 |
220/380 230/400 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
220/380 230/400 240/415 |
220/380 230/400 240/415 |
| Диапазон рабочего напряжения [В] | 200…900 | 100…750 | 100…550 | 187…440 | 100…750 | 180…460 | 180…440 |
| Диапазон отображения [Ω] | 0…1999 | 0…1999 | 0…1999 | 0…199.9 | 0…1999 | 0…1999 | 0…200 |
| Макс. разрешение [Ω] | 0.001 | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 |
| Макс. разрешение при 15 мА [Ω] | — | — | — | — | 0.01 | 0.01 | 0.01 |
| Макс. ток измерения [А] | 130/280 | 130/280 | 130/280 | 160/280 | 12.2…36.7 | 7.6/13.3 | 15.3/26.7 |
| Диапазон по EN 61557 [Ω] | 0.0072…1999 | 0.0072…1999 | 0.0072…1999 | 0.0072…199.9 | 0.13…1999 | 0.13…1999 | 0.24…200 |
| Отображение сопротивления и реактивности петли | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по ном. напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по изм. напряжению | — | — | — | — | — | ✔ | — |
| Память (кол-во изм.) | 990 | 990 | 990 | 990 | 990 | 990 | — |
| 4-проводной метод | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Измерение напряжений прикосновения и шага | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Выбор длины проводов | — | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение через розеточный адаптер | — | — | — | — | Опция | ✔ | — |
| Запуск измерений адаптером | — | — | — | — | Опция | Опция | — |
| Запуск измерений через Wi-Fi | ✔ | ✔ | ✔ | — | — | — | — |
| Измерение переменного напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Габариты [мм] | 429×328×236 | 390×308×172 | 390×308×172 | 295×222×95 | 288×223×75 | 220×102×61 | 220×102×61 |
| Масса [кг] | 9.0 | 6.5 | 6.5 | 2.2 | 2.2 | 0.6 | 0.5 |
Технические характеристики
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | IV 600 V, III 1000 V |
| Степень защиты | IP54 |
| Тип изоляции согласно EN 61010-1 и EN 61557 | двойная |
| Источник питания | NiMH 4.8 V 2.4 Ah аккумулятор 4× LR14 1.5 V щелочные батареи |
| Габариты | 288 × 223 × 75 мм |
| Масса | около 2 кг |
| Рабочая температура | 0…+45 °C |
| Температура хранения | -20…+60 °C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40…60% |
| Память и коммуникации | |
| Память результатов измерений | 990 результатов |
| Передача данных | USB |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| Требования по стандарту | EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Адаптер WS-05 с угловой вилкой UNI-Schuko | WAADAWS05 |
| Щуп 1 кВ (банановое гнездо) красный / синий / жёлтый | WASONREOGB1 / WASONBUOGB1 / WASONYEOGB1 |
| Измерительный провод 1,2 м (банановые штекеры) красный / синий / жёлтый | WAPRZ1X2REBB / WAPRZ1X2BUBB / WAPRZ1X2YEBB |
| Крокодил 1 кВ 20 А красный / синий | WAKRORE20K02 / WAKROBU20K02 |
| USB кабель | WAPRZUSB |
| Ремни подвесные | WAPOZSZEKPL |
| Аккумулятор NiMH 4.8 V 4.2 Ah | WAAKU07 |
| Сетевой кабель Euro 2-pin / IEC C7 | WAPRZLAD230 |
| Адаптер питания Z7 | WAZASZ7 |
| Сумка L4 | WAFUTL4 |
| Сертификат заводской калибровки | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Крокодил 1 кВ 20 А жёлтый | WAKROYE20K02 |
| Складной щуп 1 кВ, 2 м (банановое гнездо) | WASONSP2M |
| Измерительный провод 5 / 10 / 20 м красный 1 кВ (банановые штекеры) | WAPRZ005REBB / WAPRZ010REBB / WAPRZ020REBB |
| Адаптер WS-01 с кнопкой START (UNI-Schuko) | WAADAWS01 |
| Адаптер промышленной розетки 16 A / 32 A | WAADAAGT16T / WAADAAGT32T |
| Адаптер трёхфазной розетки 16 A / 32 A (гнездо) | WAADAAGT16C / WAADAAGT32C |
| Контейнер для аккумулятора | WAPOJ1 |
| Адаптер трёхфазной розетки 16 A / 32 A (вилка) | WAADAAGT16P / WAADAAGT32P |
| Адаптер трёхфазной розетки 63 A | WAADAAGT63P |
| Кабель для зарядки аккумулятора от прикуривателя (12 V) | WAPRZLAD12SAM |
| Сертификат калибровки с аккредитацией | — |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MZC-306 – Измеритель сопротивления петли "фаза-нуль" (MZC-306 insobs v1.12 GB.pdf) | Руководство пользователя | EN | 1,7 МБ |
|
| MZC-306 – Измеритель сопротивления петли "фаза-нуль" (datasheet_MZC-306_EN_v3.03.pdf) | Data Sheet | EN | 537,3 КБ |
|
