Артикул:
WMGBMZC304F

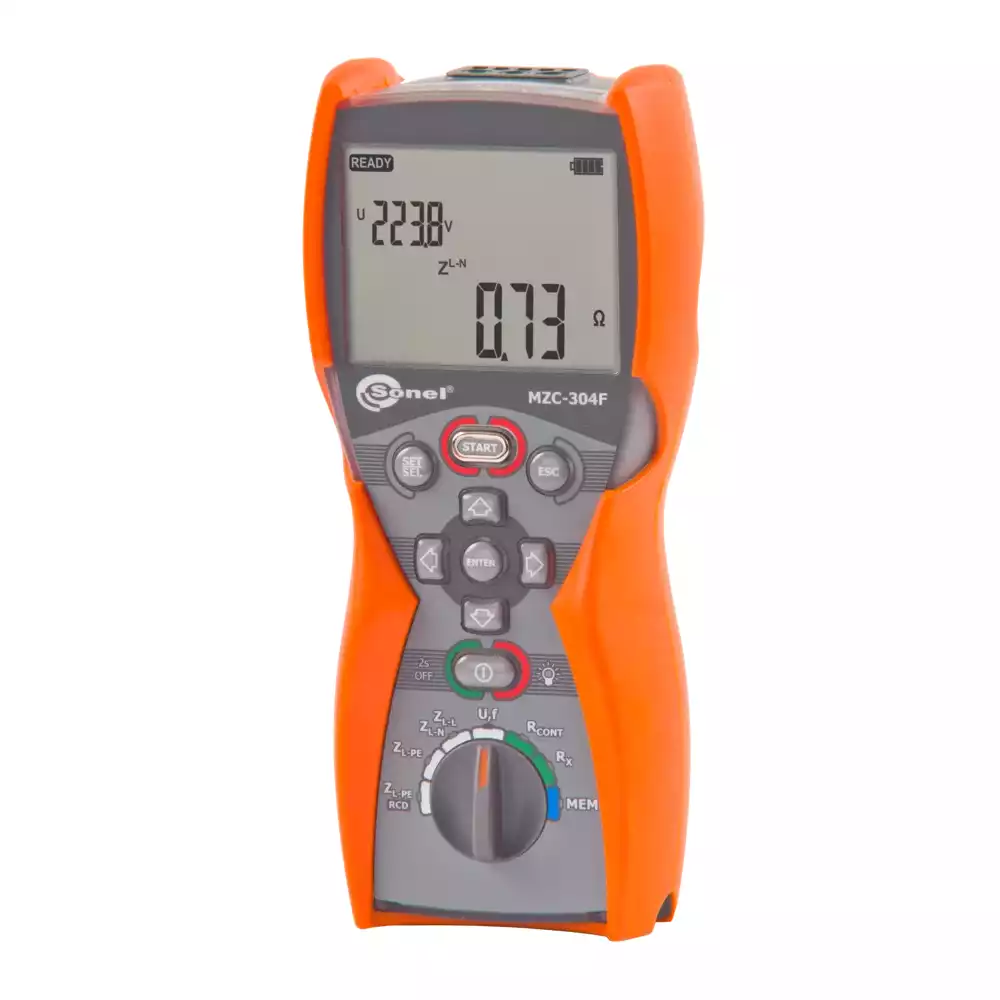

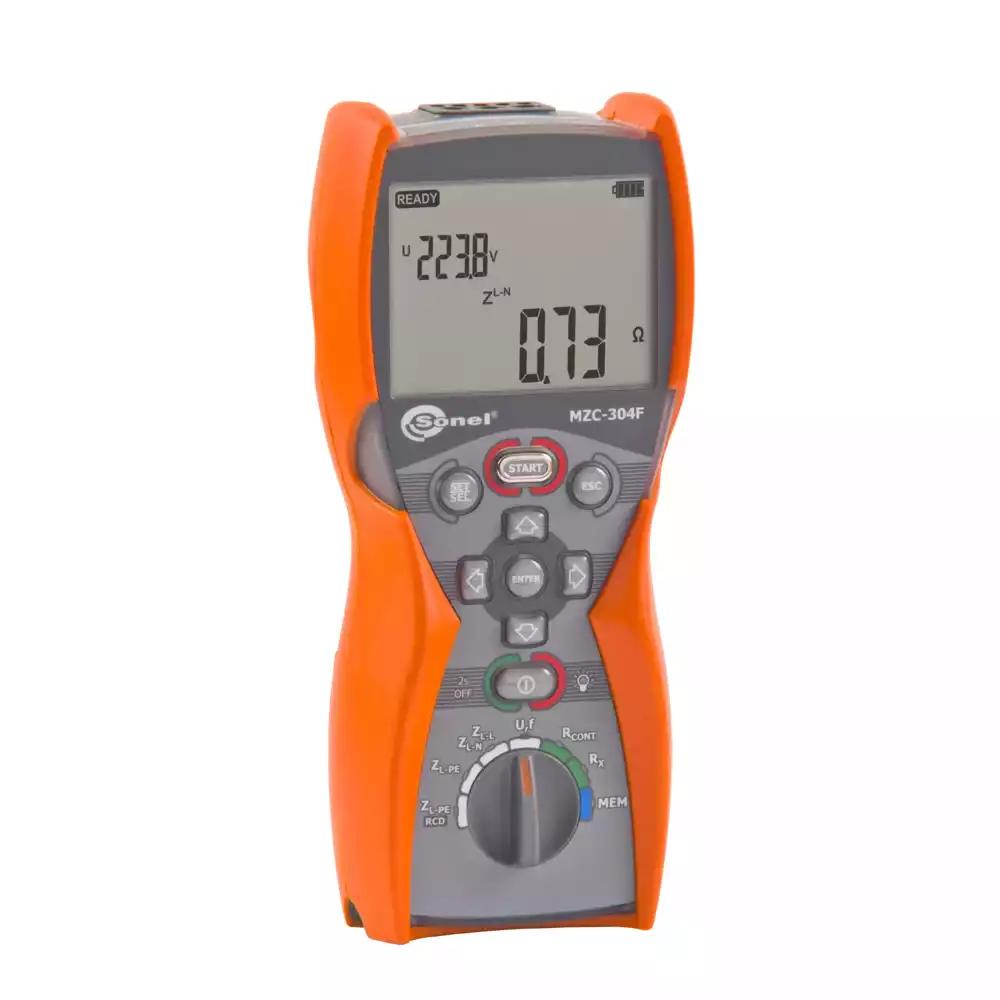

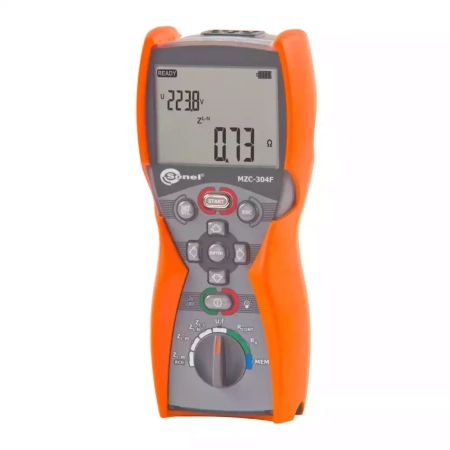

Sonel MZC-304F – компактный измеритель сопротивления петли «фаза-нуль», обеспечивающий высокую точность и разрешение до 0,01 Ω. Прибор устойчив к неблагоприятным условиям благодаря герметичному корпусу с IP67 и подходит для работы в сетях 230/400 В, включая цепи с УЗО.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Sonel MZC-304F – компактный измеритель петли КЗ
Sonel MZC-304F – это один из самых компактных приборов для измерения импеданса петли короткого замыкания и проверки сопротивления защитных и уравнительных соединений. Он работает в сетях 230/400 В и обеспечивает высокую точность с разрешением 0,01 Ω. Прибор выполняет измерения даже в цепях, защищённых УЗО, что делает его универсальным инструментом для специалистов. Благодаря подсветке клавиатуры и дисплея работа возможна даже при слабом освещении. Прочный герметичный корпус с защитой IP67 гарантирует надёжность прибора даже в тяжёлых условиях эксплуатации. Прибор соответствует требованиям стандарта EN 61557.
Область применения

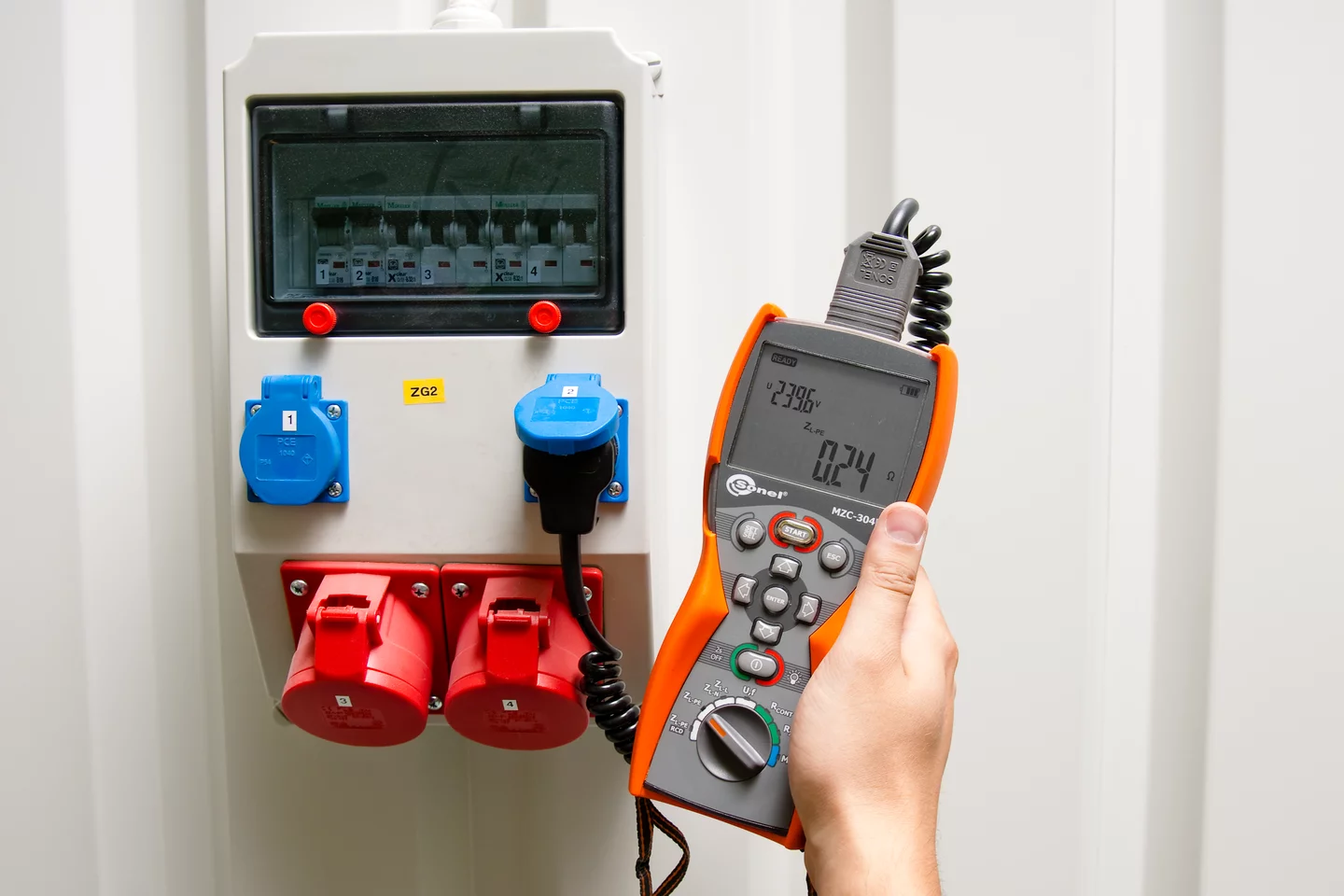

Прибор предназначен для проведения измерений в жилых домах, офисных зданиях, промышленных предприятиях и других объектах, оснащённых низковольтными электроустановками. MZC-304F особенно полезен для обслуживания объектов, где токи короткого замыкания достигают 4,4 кА (в соответствии с EN 61557). Прибор также отлично подходит для проверки цепей, дополнительно защищённых устройствами защитного отключения (УЗО).
|
Интерфейсы ввода/вывода
|
Bluetooth |
|
Класс защиты
|
IP67 |
|
Диапазон рабочего напряжения, В
|
180…460 |
|
Выбор длины проводов
|
Да |
|
Масса, кг
|
0.6 |
|
Габаритные размеры, мм
|
220×102×61 |
Основные функции
- Измерение импеданса петли КЗ с разрешением 0,01 Ω
- Низкотоковые измерения в цепях, защищённых УЗО ≥30 mA (диапазон 180…270 В)
- Работа в сетях 220/380 В, 230/400 В, 240/415 В (рабочий диапазон 180…460 В)
- Максимальный измерительный ток: 7,6 А (230 В), 13,3 А (400 В)
- Рабочая частота 45…65 Гц
- Расчёт тока короткого замыкания Ik
- Измерение при перепутанных проводах L и N
- Определение активной (RS) и реактивной (XS) составляющих
- Низковольтное измерение сопротивления и целостности цепей
Дополнительные функции
- Контактный электрод – проверка правильности подключения PE проводника
- Измерение напряжения: 0…500 В

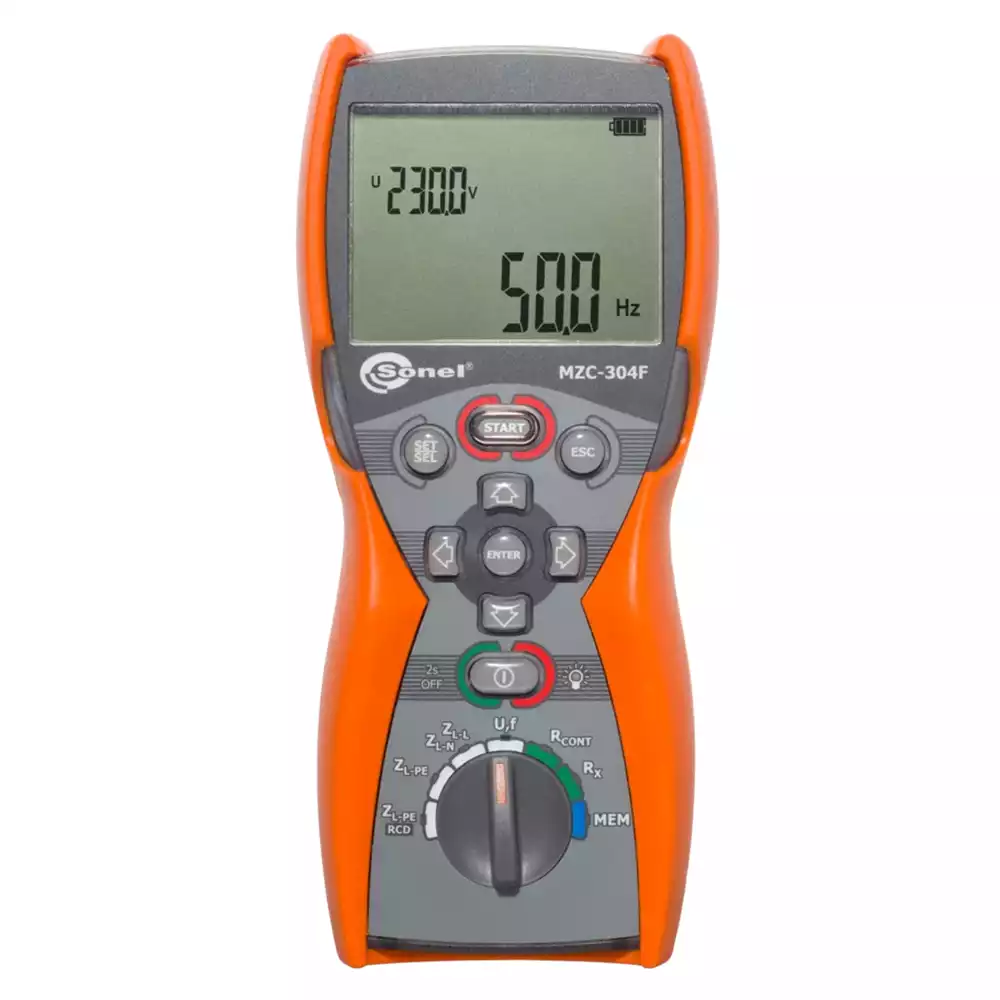

- Измерение частоты: 45,0…65,0 Гц
- Память на 990 результатов с возможностью передачи данных на ПК по Bluetooth
- Питание: батарейки (4 × LR14) или аккумуляторы (4 × NiMH)
Сравнение измерителей петли короткого замыкания MZC
| Параметр | MZC-340-PV | MZC-330S | MZC-320S | MZC-310S | MZC-306 | MZC-304F | MZC-20E |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение [В] | 220/380 230/400 240/415 290/500 400/690 460/800 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 |
220/380 230/400 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
220/380 230/400 240/415 |
220/380 230/400 240/415 |
| Диапазон рабочего напряжения [В] | 200…900 | 100…750 | 100…550 | 187…440 | 100…750 | 180…460 | 180…440 |
| Диапазон отображения [Ω] | 0…1999 | 0…1999 | 0…1999 | 0…199.9 | 0…1999 | 0…1999 | 0…200 |
| Макс. разрешение [Ω] | 0.001 | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 |
| Макс. разрешение при 15 мА [Ω] | — | — | — | — | 0.01 | 0.01 | 0.01 |
| Макс. ток измерения [А] | 130/280 | 130/280 | 130/280 | 160/280 | 12.2…36.7 | 7.6/13.3 | 15.3/26.7 |
| Диапазон по EN 61557 [Ω] | 0.0072…1999 | 0.0072…1999 | 0.0072…1999 | 0.0072…199.9 | 0.13…1999 | 0.13…1999 | 0.24…200 |
| Отображение сопротивления и реактивности петли | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по ном. напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по изм. напряжению | — | — | — | — | — | ✔ | — |
| Память (кол-во изм.) | 990 | 990 | 990 | 990 | 990 | 990 | — |
| 4-проводной метод | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Измерение напряжений прикосновения и шага | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Выбор длины проводов | — | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение через розеточный адаптер | — | — | — | — | Опция | ✔ | — |
| Запуск измерений адаптером | — | — | — | — | Опция | Опция | — |
| Запуск измерений через Wi-Fi | ✔ | ✔ | ✔ | — | — | — | — |
| Измерение переменного напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Габариты [мм] | 429×328×236 | 390×308×172 | 390×308×172 | 295×222×95 | 288×223×75 | 220×102×61 | 220×102×61 |
| Масса [кг] | 9.0 | 6.5 | 6.5 | 2.2 | 2.2 | 0.6 | 0.5 |
Технические характеристики
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | IV 300 V, III 600 V |
| Степень защиты | IP67 |
| Тип изоляции согласно EN 61010-1 и EN 61557 | двойная |
| Источник питания | 4× LR6 1.5 V щелочные батареи 4× AA NiMH аккумуляторные батареи |
| Габариты | 220 × 102 × 61 мм |
| Масса | около 0.8 кг |
| Рабочая температура | 0…+50 °C |
| Температура хранения | -20…+70 °C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40…60% |
| Память и коммуникации | |
| Память результатов измерений | 990 результатов |
| Передача данных | Bluetooth |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| Требования по стандарту | EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Щуп 1 кВ (банановое гнездо) красный / синий | WASONREOGB1 / WASONBUOGB1 |
| Крокодил 1 кВ 20 А жёлтый | WAKROYE20K02 |
| Ремни подвесные M1 | WAPOZSZE4 |
| Батарея 4× LR6 1.5 В | — |
| Сертификат заводской калибровки | — |
| Адаптер WS-05 (UNI-Schuko угловая вилка) | WAADAWS05 |
| Адаптер WS-07 для измерения Z(L-N) петли | WAADAWS07 |
| Сумка M6 | WAFUTM6 |
| Измерительный провод 1,2 м (банановые штекеры) красный / синий / жёлтый | WAPRZ1X2REBB / WAPRZ1X2BUBB / WAPRZ1X2YEBB |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Подвесные ремни с крюками M1 | WAPOZUCH1 |
| Крокодил 1 кВ 20 А синий | WAKROBU20K02 |
| Складной щуп 1 кВ 2 м (банановое гнездо) | WASONSP2M |
| Измерительный провод для измерения петли КЗ 5 м / 10 м / 20 м | WAPRZ005REBB / WAPRZ010REBB / WAPRZ020REBB |
| Адаптер трёхфазной розетки 16 A / 32 A (гнездо) | WAADAAGT16C / WAADAAGT32C |
| Адаптер трёхфазной розетки 16 A / 32 A (вилка) | WAADAAGT16P / WAADAAGT32P |
| Адаптер промышленной розетки 16 A / 32 A | WAADAAGT16T / WAADAAGT32T |
| Адаптер трёхфазной розетки 63 A | WAADAAGT63P |
| Сертификат калибровки с аккредитацией | — |
| Программное обеспечение Sonel Reports PLUS | — |
| Адаптер WS-04 (UNI-Schuko угловая вилка) | WAADAWS04 |
| Адаптер WS-03 с кнопкой START (UNI-Schuko) | WAADAWS03 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MZC-304F – Измеритель сопротивления петли "фаза-нуль" (MZC-304F insobs v1.06 GB.pdf) | Руководство пользователя | EN | 2 МБ |
|
| MZC-304F – Измеритель сопротивления петли "фаза-нуль" (datasheet_MZC-304F_EN_v1.02.pdf) | Data Sheet | EN | 569,6 КБ |
|
