Артикул:
WMGBMZC20E
Sonel MZC-20E — компактный прибор для измерения сопротивления петли «фаза-нуль» с высокой точностью и разрешением до 0,01 Ω. Надежный корпус и широкий диапазон рабочих напряжений делают его удобным инструментом для электромонтажников и сервисных инженеров.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

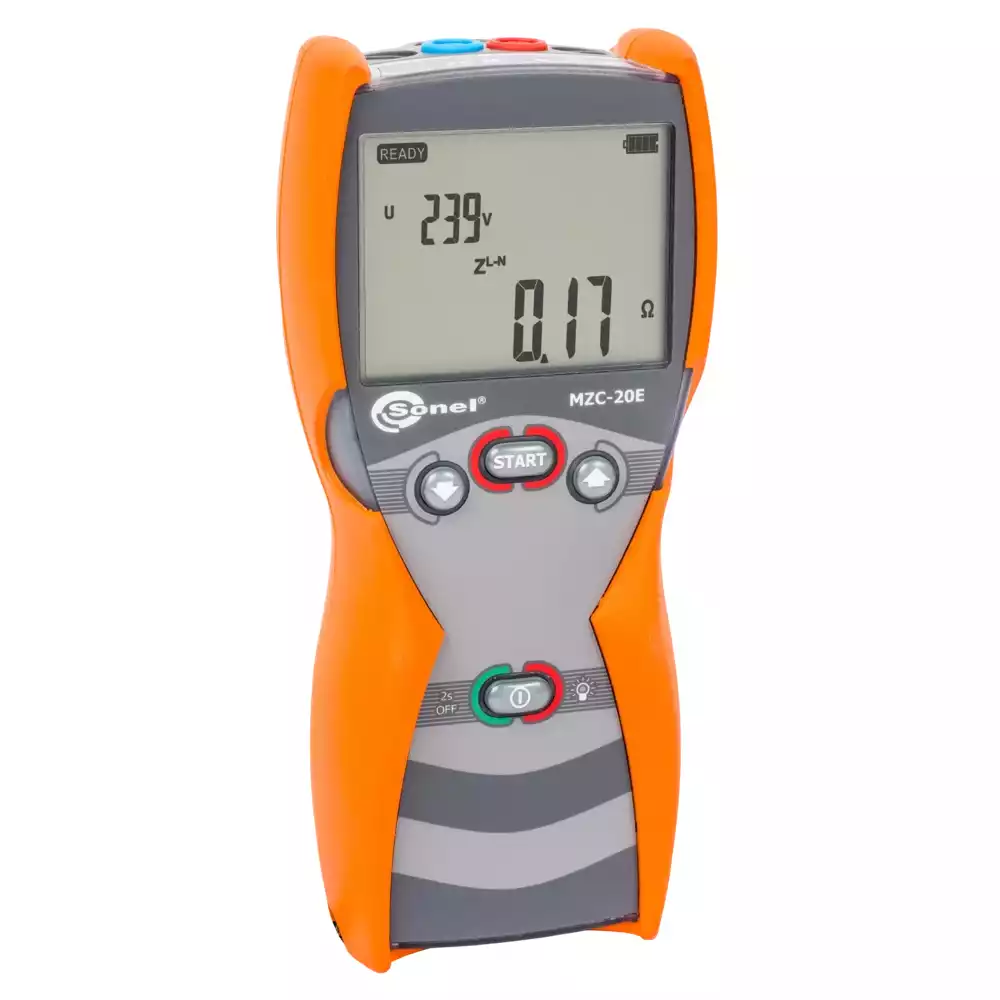

Sonel MZC-20E – карманный измеритель петли КЗ
Sonel MZC-20E – это простой и эргономичный прибор для измерения импеданса петли короткого замыкания. Компактные размеры и надёжный корпус делают его удобным инструментом для монтажников и инженеров-измерителей. Прибор обеспечивает быстрые и точные результаты в сетях различного класса напряжения до 440 В. Он идеально подходит для работы в жилых домах, офисных зданиях, промышленных объектах и других низковольтных электроустановках.
Область применения

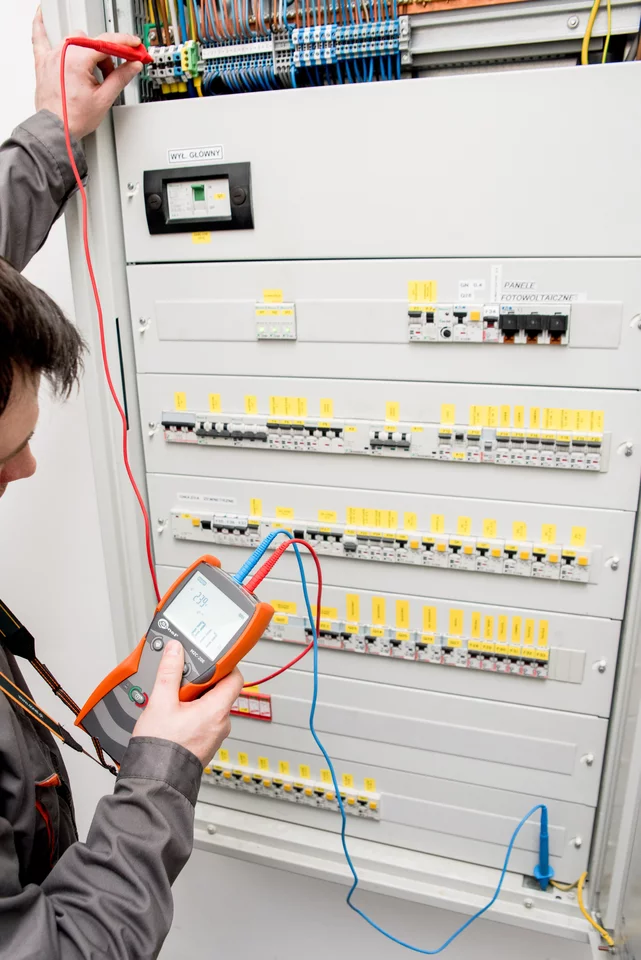

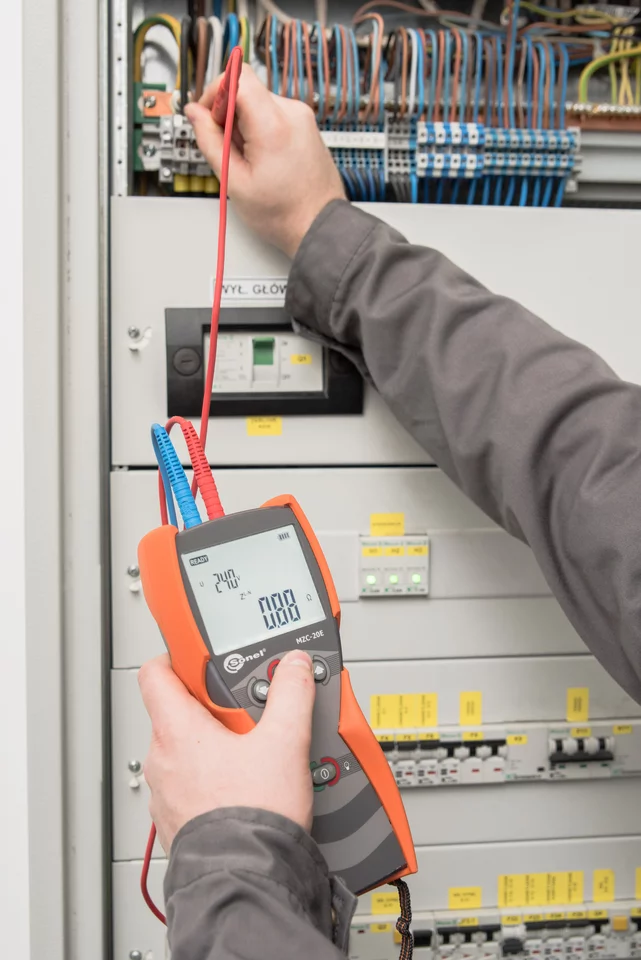

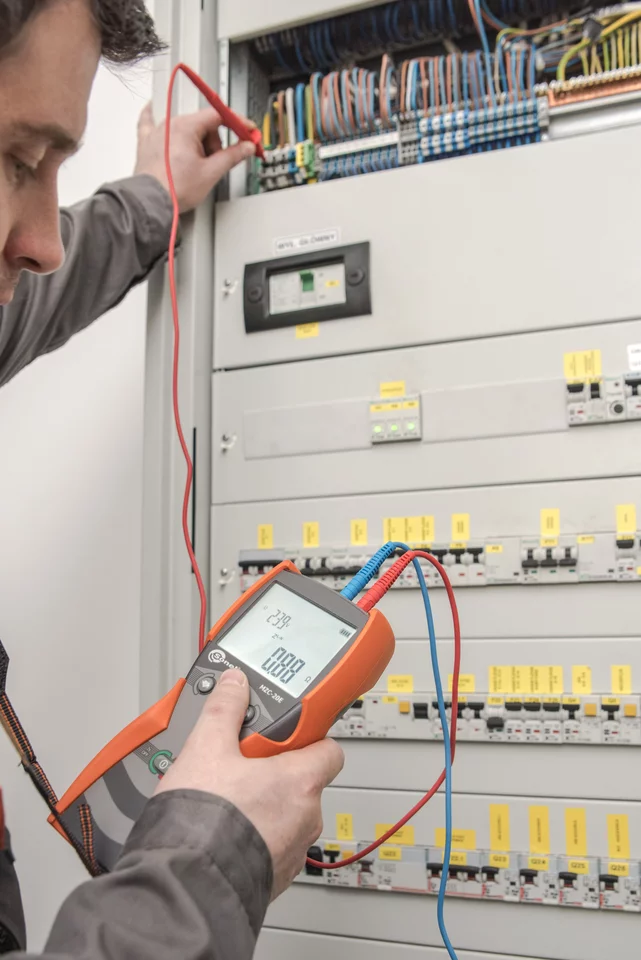

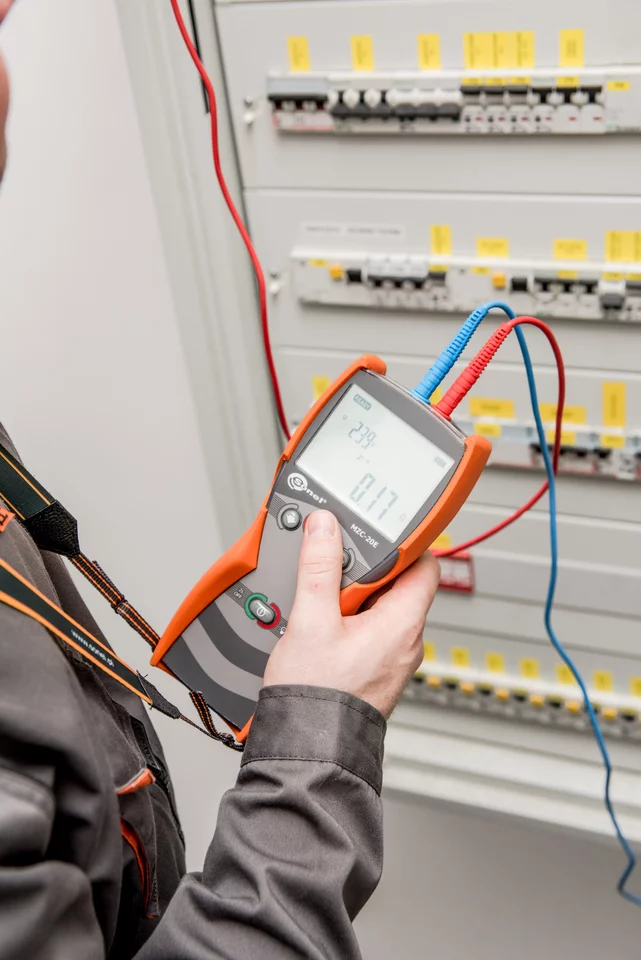

Прибор предназначен для измерений на объектах, защищённых автоматическими выключателями с номиналом до 63 А, где токи КЗ достигают 1 кА. MZC-20E незаменим в жилищном строительстве, в одно- и многоквартирных домах, офисных зданиях, на небольших производствах, а также для служб технического обслуживания. Его компактность, точность и прочный корпус делают его надёжным помощником в любых условиях эксплуатации.
|
Класс защиты
|
IP67 |
|
Диапазон рабочего напряжения, В
|
180…440 |
|
Выбор длины проводов
|
Да |
|
Масса, кг
|
0.5 |
|
Габаритные размеры, мм
|
220×102×61 |
Основные функции
- Измерение импеданса петли КЗ с разрешением 0,01 Ω
- Работа в сетях 220/380 В, 230/400 В, 240/415 В (рабочий диапазон 180…440 В)
- Рабочая частота 45…65 Гц
- Расчёт тока короткого замыкания Ik
- Автоматическое определение фазного и межфазного напряжения
- Возможность использования измерительных проводов 1,2 м, 5 м и более
- Измерение при перепутанных проводах L и N
- Измерение активной (RS) и реактивной (XS) составляющих
Дополнительные функции
- Измерение напряжения: 0...440 В AC
- Питание: батарейки (4 × LR6) или аккумуляторы (4 × NiMH)
Сравнение измерителей петли короткого замыкания MZC
| Параметр | MZC-340-PV | MZC-330S | MZC-320S | MZC-310S | MZC-306 | MZC-304F | MZC-20E |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение [В] | 220/380 230/400 240/415 290/500 400/690 460/800 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 |
220/380 230/400 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
220/380 230/400 240/415 |
220/380 230/400 240/415 |
| Диапазон рабочего напряжения [В] | 200…900 | 100…750 | 100…550 | 187…440 | 100…750 | 180…460 | 180…440 |
| Диапазон отображения [Ω] | 0…1999 | 0…1999 | 0…1999 | 0…199.9 | 0…1999 | 0…1999 | 0…200 |
| Макс. разрешение [Ω] | 0.001 | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 |
| Макс. разрешение при 15 мА [Ω] | — | — | — | — | 0.01 | 0.01 | 0.01 |
| Макс. ток измерения [А] | 130/280 | 130/280 | 130/280 | 160/280 | 12.2…36.7 | 7.6/13.3 | 15.3/26.7 |
| Диапазон по EN 61557 [Ω] | 0.0072…1999 | 0.0072…1999 | 0.0072…1999 | 0.0072…199.9 | 0.13…1999 | 0.13…1999 | 0.24…200 |
| Отображение сопротивления и реактивности петли | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по ном. напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по изм. напряжению | — | — | — | — | — | ✔ | — |
| Память (кол-во изм.) | 990 | 990 | 990 | 990 | 990 | 990 | — |
| 4-проводной метод | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Измерение напряжений прикосновения и шага | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Выбор длины проводов | — | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение через розеточный адаптер | — | — | — | — | Опция | ✔ | — |
| Запуск измерений адаптером | — | — | — | — | Опция | Опция | — |
| Запуск измерений через Wi-Fi | ✔ | ✔ | ✔ | — | — | — | — |
| Измерение переменного напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Габариты [мм] | 429×328×236 | 390×308×172 | 390×308×172 | 295×222×95 | 288×223×75 | 220×102×61 | 220×102×61 |
| Масса [кг] | 9.0 | 6.5 | 6.5 | 2.2 | 2.2 | 0.6 | 0.5 |
Технические характеристики
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | III 300 V |
| Степень защиты | IP67 |
| Тип изоляции согласно EN 61010-1 и EN 61557 | двойная |
| Источник питания |
4× LR6 1.5 V щелочные батареи 4× AA NiMH аккумуляторные батареи |
| Габариты | 220 × 102 × 61 мм |
| Масса | 509 г |
| Рабочая температура | -10…+50 °C |
| Температура хранения | -20…+70 °C |
| Влажность | 20…80% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40…60% |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| Требования по стандарту | EN 61326-2-2 |

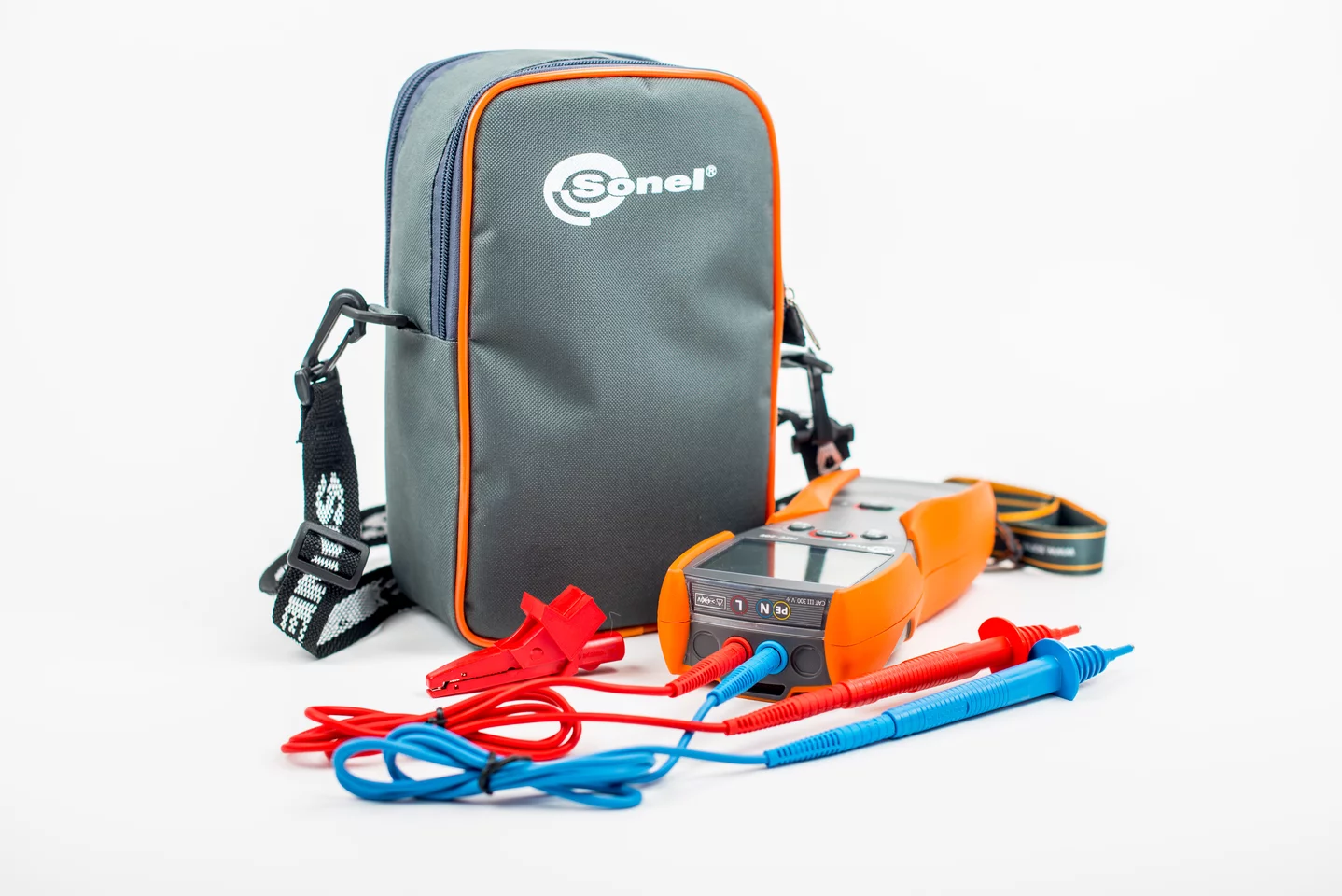

Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Крокодил 1 кВ 20 А красный | WAKRORE20K02 |
| Щуп 1 кВ (банановое гнездо) красный / синий | WASONREOGB1 / WASONBUOGB1 |
| Измерительный провод 1,2 м (банановые штекеры) красный / синий | WAPRZ1X2REBB / WAPRZ1X2BUBB |
| Ремни подвесные M1 | WAPOZSZE4 |
| Подвесные ремни с крюками M1 | WAPOZUCH1 |

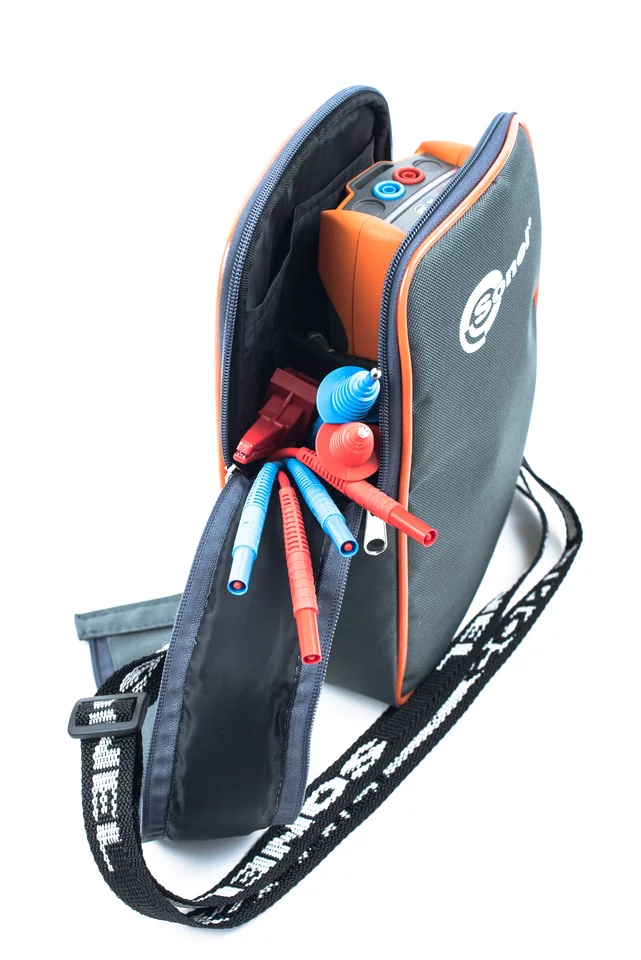

| Сумка M13 | WAFUTM13 |
| Батарея 4× LR6 1.5 В | — |
| Сертификат заводской калибровки | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Щуп 1 кВ (банановое гнездо) жёлтый | WASONYEOGB1 |
| Складной щуп 1 кВ 2 м (банановое гнездо) | WASONSP2M |
| Измерительный провод 5 / 10 / 20 м красный 1 кВ (банановые штекеры) | WAPRZ005REBB / WAPRZ010REBB / WAPRZ020REBB |
| Адаптер трёхфазной розетки 16 A / 32 A (гнездо) | WAADAAGT16C / WAADAAGT32C |
| Адаптер трёхфазной розетки 16 A / 32 A (вилка) | WAADAAGT16P / WAADAAGT32P |
| Адаптер промышленной розетки 16 A / 32 A | WAADAAGT16T / WAADAAGT32T |
| Адаптер трёхфазной розетки 63 A | WAADAAGT63P |
| Сертификат калибровки с аккредитацией | — |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MZC-20E – Измеритель сопротивления петли "фаза-нуль" (MZC-20E ins obs v1.07 GB.pdf) | Руководство пользователя | EN | 963,1 КБ |
|
| MZC-20E – Измеритель сопротивления петли "фаза-нуль" (datasheet_MZC-20E_EN_v3.03.pdf) | Data Sheet | EN | 451,9 КБ |
|
