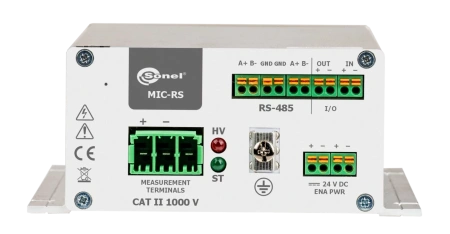

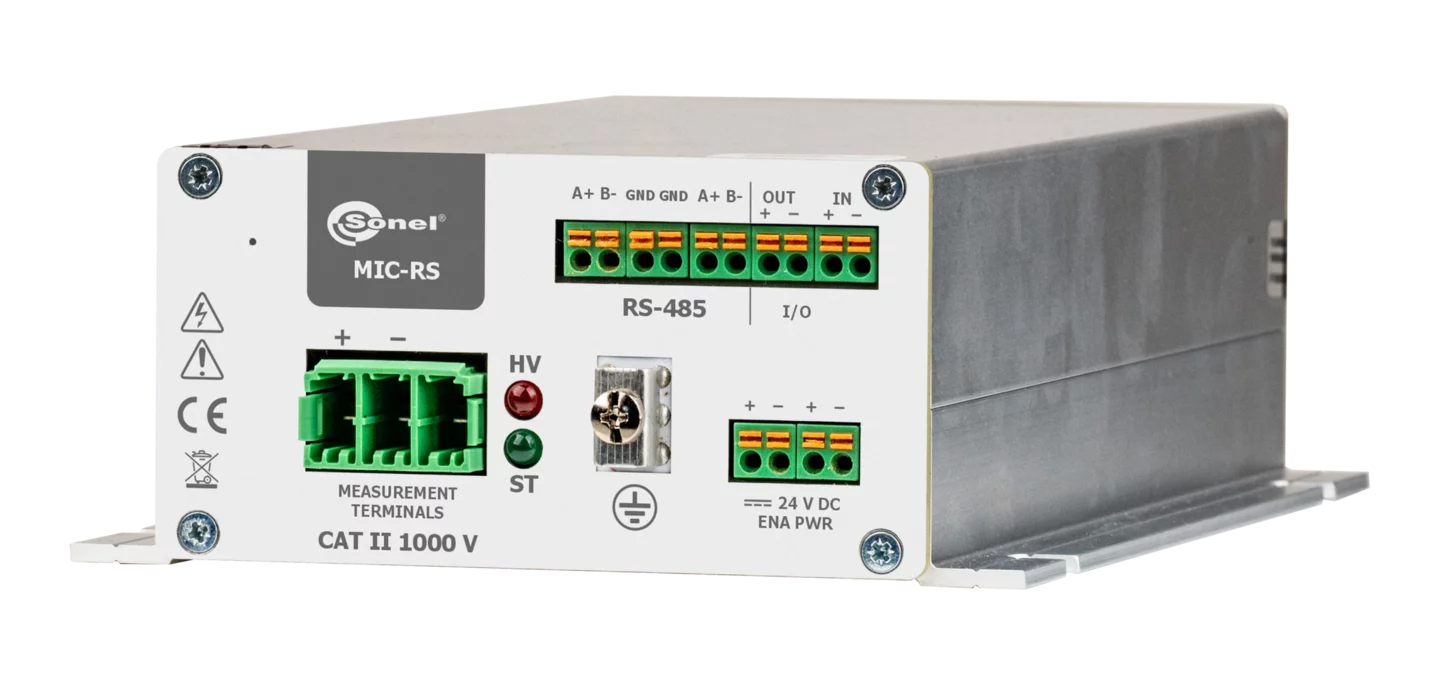

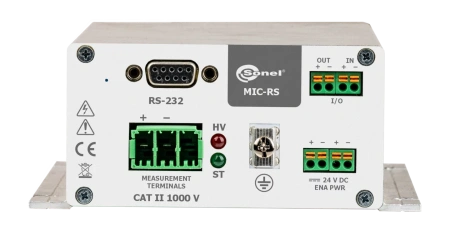

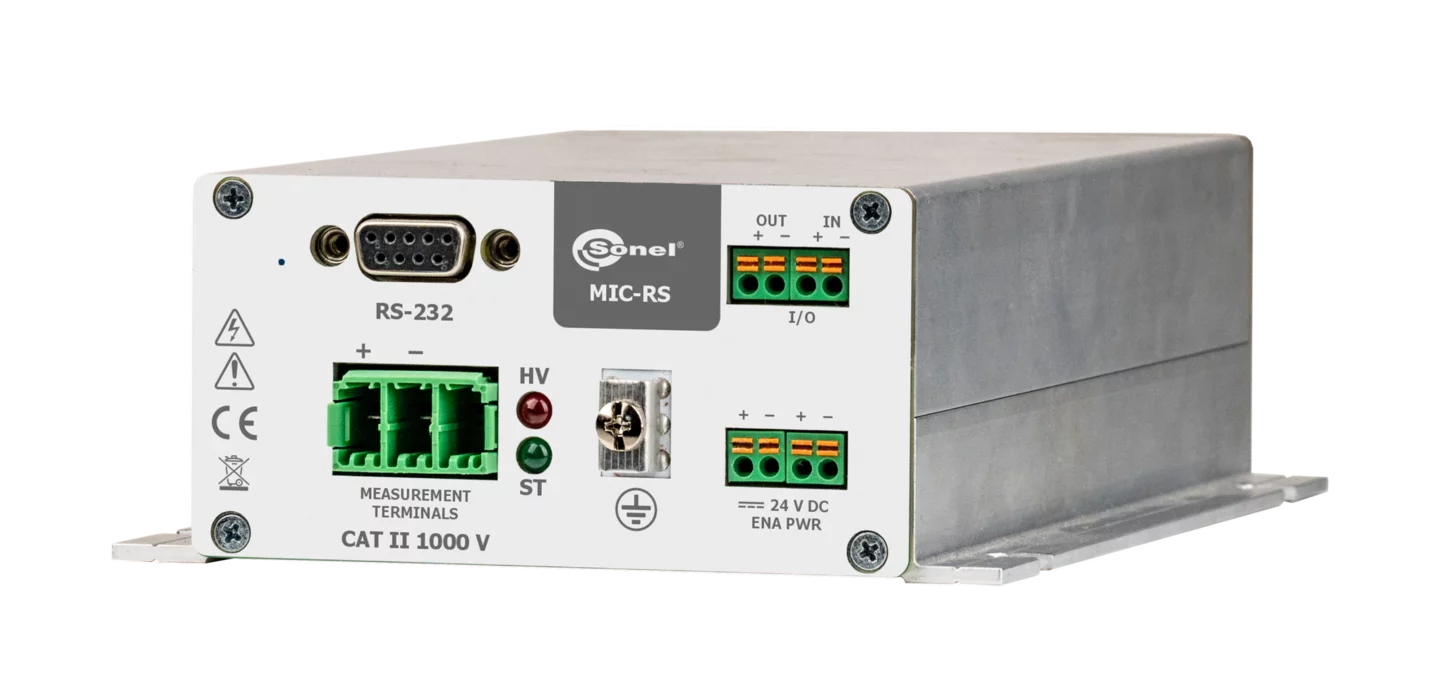

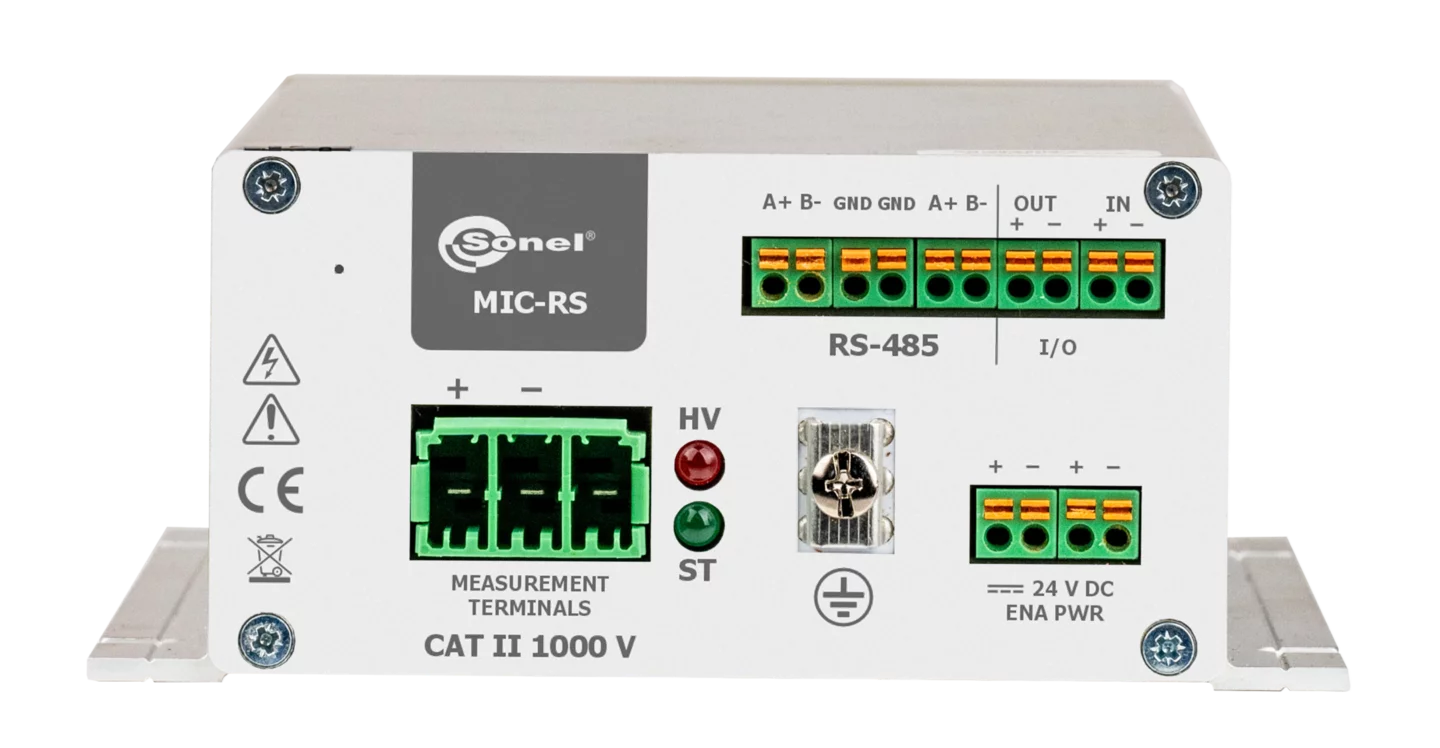

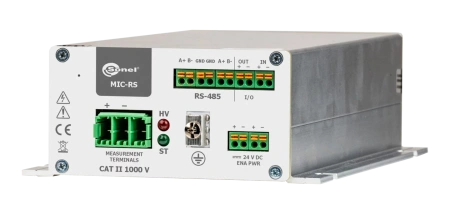

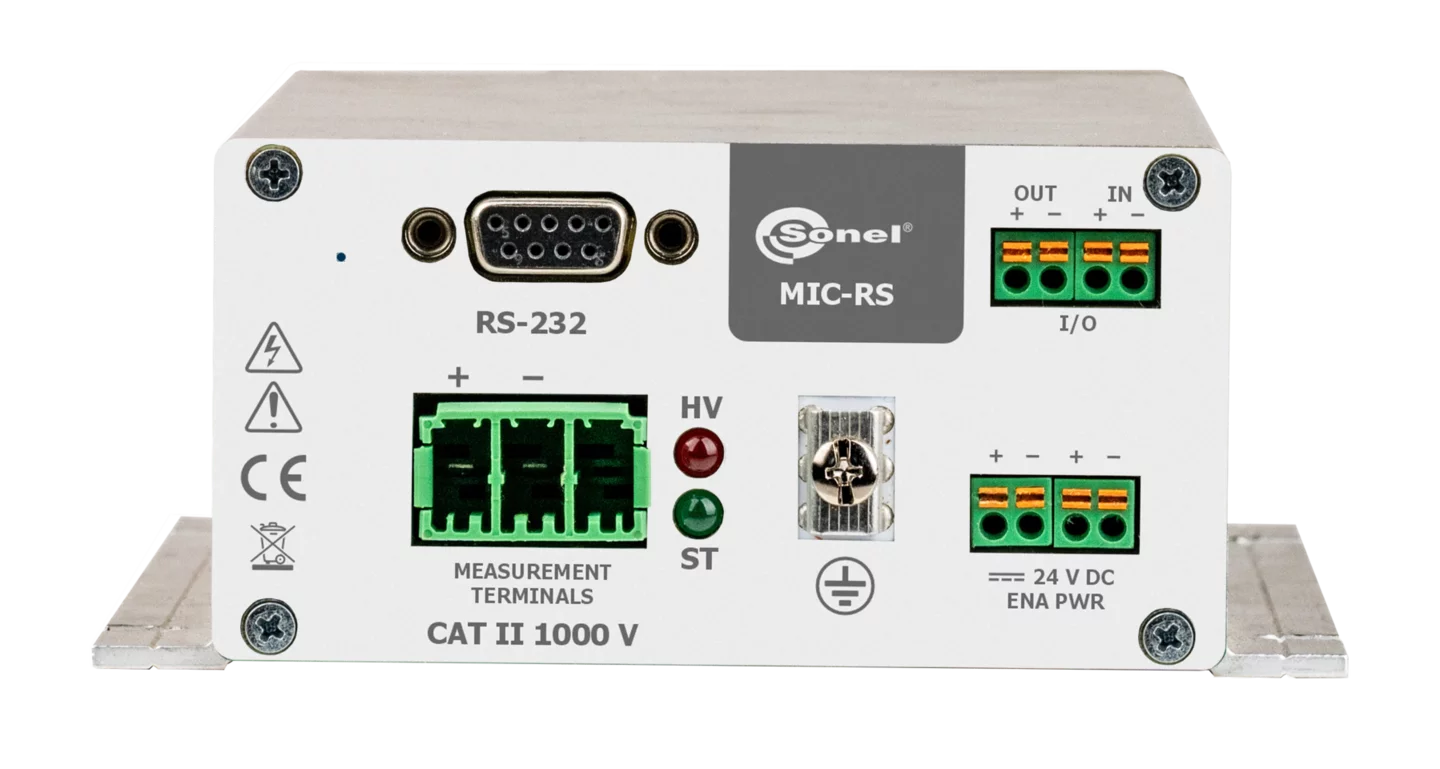

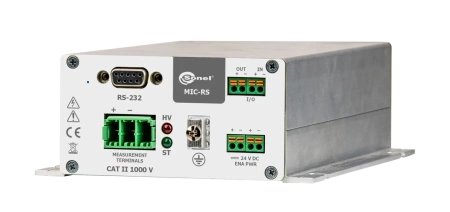

Прибор для контроля сопротивления изоляции
Прибор предназначен для компаний и объектов, где требуется непрерывный или периодический контроль сопротивления изоляции в рамках производственного процесса. Он идеально подходит для автоматизированных производственных систем.
Измеритель может быть установлен в распределительном щите, на рабочем месте оператора (стол сборки или контроля качества), в шкафу управления или даже в стойке. Измерение выполняется с помощью зажимов, используемых для подключения измерительных проводов в системе, в которую прибор встроен.
| Модель | Интерфейс | Протокол связи | Артикул |
|---|---|---|---|
| MIC-RS | RS-232 | MIC-RS-SCP | WMGBMICRS232 |
| MIC-RS | RS-232 | Modbus | WMGBMICRS232M |
| MIC-RS | RS-485 | Modbus | WMGBMICRS485M |
Возможна подготовка версии прибора с интерфейсом и протоколом связи по запросу заказчика.
Функциональные возможности
Измеритель предназначен для встраивания/стационарной установки. Он выполняет роль Secondary/Slave, то есть исполняет команды основного управляющего устройства (Main/Master) и не инициирует передачу данных самостоятельно. Прибор обеспечивает измерение сопротивления изоляции при испытательном напряжении до 1000 В.
Набор функций адаптирован к специализированным применениям. Благодаря функции AutoRange (доступной в двух версиях) прибор может динамически переключать испытательное напряжение и подстраивать его под текущие условия.
Доступны два режима измерений: автоматический (непрерывный) и ручной (одноразовый). При автоматическом тестировании возможно программирование функции измерения ёмкости или её отключение. Кроме того, пользователь может задать функцию по умолчанию: измерение сопротивления изоляции (RISO) или низкого сопротивления (RX).
Ответ и коммуникация
Функциональность прибора расширяется за счёт цифровых входов и выходов, что позволяет устройству реагировать на события в системе, в которой оно работает.
Прибор управляется основным устройством (Main/Master) через протокол последовательной связи MIC-RS-SCP или Modbus. Это позволяет, например, запускать и останавливать измерение сопротивления, считывать результаты измерений или изменять конфигурацию прибора.
|
Интерфейсы ввода/вывода
|
RS-232 |
|
Измерительный ток
|
2 мА |
|
Измерение ёмкости
|
Да |
|
Питание
|
Внешний, изолированный, 24 В DC |
|
Сопротивление изоляции
|
До 2 ГОм |
|
Измерительное напряжение
|
До 1000 В |
|
Масса, кг
|
0,8 |
|
Габаритные размеры, мм
|
55 × 130 × 215 |
Особенности
- Выбор измерительного напряжения в диапазоне 50…1000 В
- Автоматический разряд ёмкости измеряемого объекта после завершения измерения сопротивления изоляции
- Измерительный ток ≤2 мА
- Защита от измерений на объектах под напряжением
- 2- или 3-проводный метод измерения сопротивления изоляции
Дополнительные функции
- Измерение ёмкости после измерения RISO
- Низковольтное измерение сопротивления
- Интерфейс RS-232 или RS-485
- Передача данных на управляющее устройство по протоколу MIC-RS-SCP или Modbus
- Внешнее питание
- Соответствие требованиям стандарта EN IEC 61557
| Функции измерения | Диапазон измерения | Диапазон показаний | Разрешение | Точность ±(% изм. вел. + цифр) |
|---|---|---|---|---|
| Измерение сопротивления изоляции (напряжение 500 В) | 500 кОм…2,00 ГОм | 1,00 кОм…2,00 ГОм | от 0,01 кОм | от ±(3% изм. вел. + 8 цифр) |
| Измерение сопротивления изоляции (напряжение 1000 В) | 1000 кОм…9,99 ГОм | 1,00 кОм…2,00 ГОм | от 0,01 кОм | от ±(3% изм. вел. + 8 цифр) |
| Измерение ёмкости (после измерения RISO) | 0 мкФ…9,9 мкФ | 0 мкФ…9,9 мкФ | 0,1 мкФ | ±(5% изм. вел. + 6 цифр) |
| Измерение сопротивления малым током | 0,0 Ом…999 Ом | 0,0 Ом…999 Ом | от 0,1 Ом | от ±(3% изм. вел. + 4 цифры) |
Прочие технические данные
| Тип изоляции согласно EN 61010-1 и IEC 61557 | базовый |
| Категория измерений согласно EN 61010 | II 1000 В |
| Максимальная рабочая высота | ≤2000 м |
| Источник питания прибора | внешний, изолированный, 24 В DC |
| Габариты | 55 × 130 × 215 мм |
| Масса | ок. 0,8 кг |
| Температура хранения | -20…+70 °C |
| Рабочая температура | -5…+50 °C |
| Влажность | 20…80% |
| Опорная температура | 23 ± 2 °C |
| Опорная влажность | 40%…60% |
| Память результатов измерений | - |
| Передача данных | RS-232 или RS-485 |
| Стандарты качества | ISO 9001, ISO 14001, ISO 45001 |
| Соответствие требованиям | EN 61010-1, EN IEC 61557, EN IEC 61010-2-030 |
| ЭМС (иммунитет для промышленной среды) | EN IEC 61326-1, EN IEC 61326-2-2 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MIC-RS – Измеритель параметров электроизоляции (MIC-RS insobs v2.00 PL-GB-ES-DE.pdf) | Руководство пользователя | EN | 1,9 МБ |
|
| MIC-RS – Измеритель параметров электроизоляции (datasheet_MIC-RS_EN_v2.00.pdf) | Data Sheet | EN | 378,9 КБ |
|
