Артикул:
WMGBMIC5005

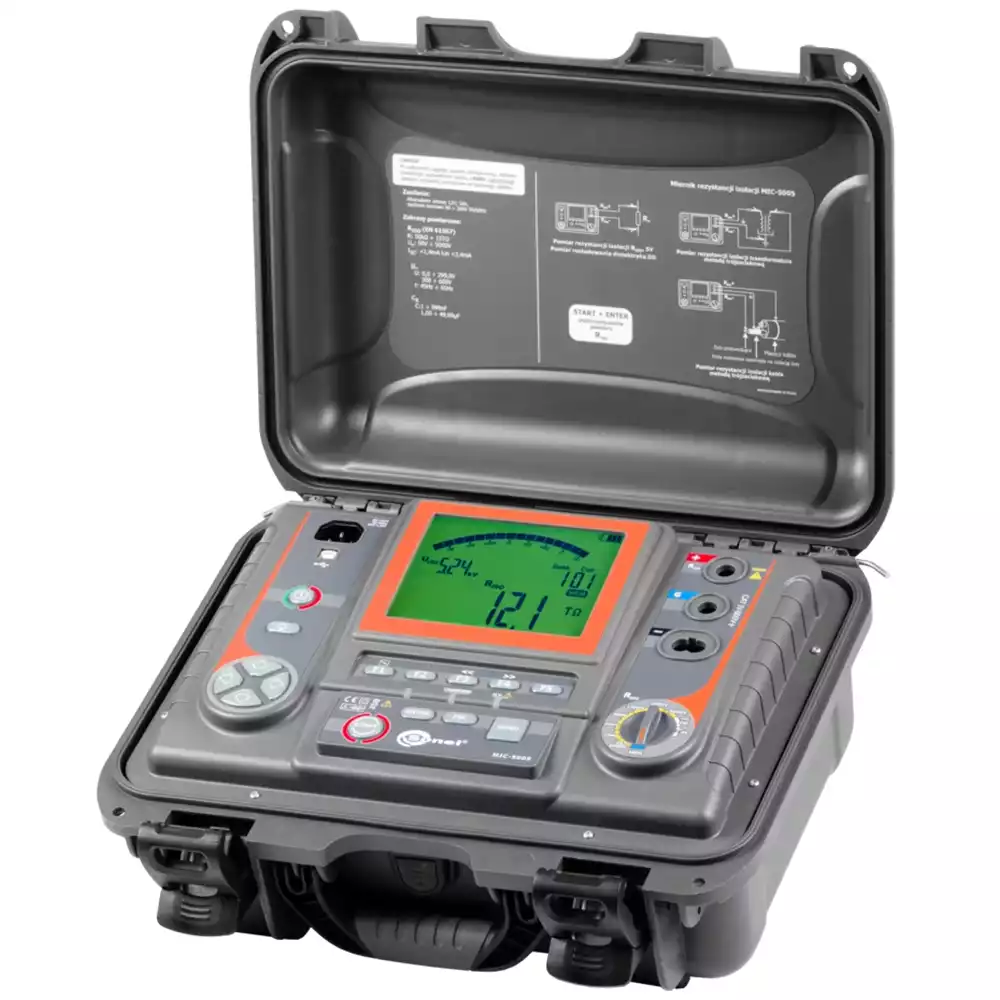

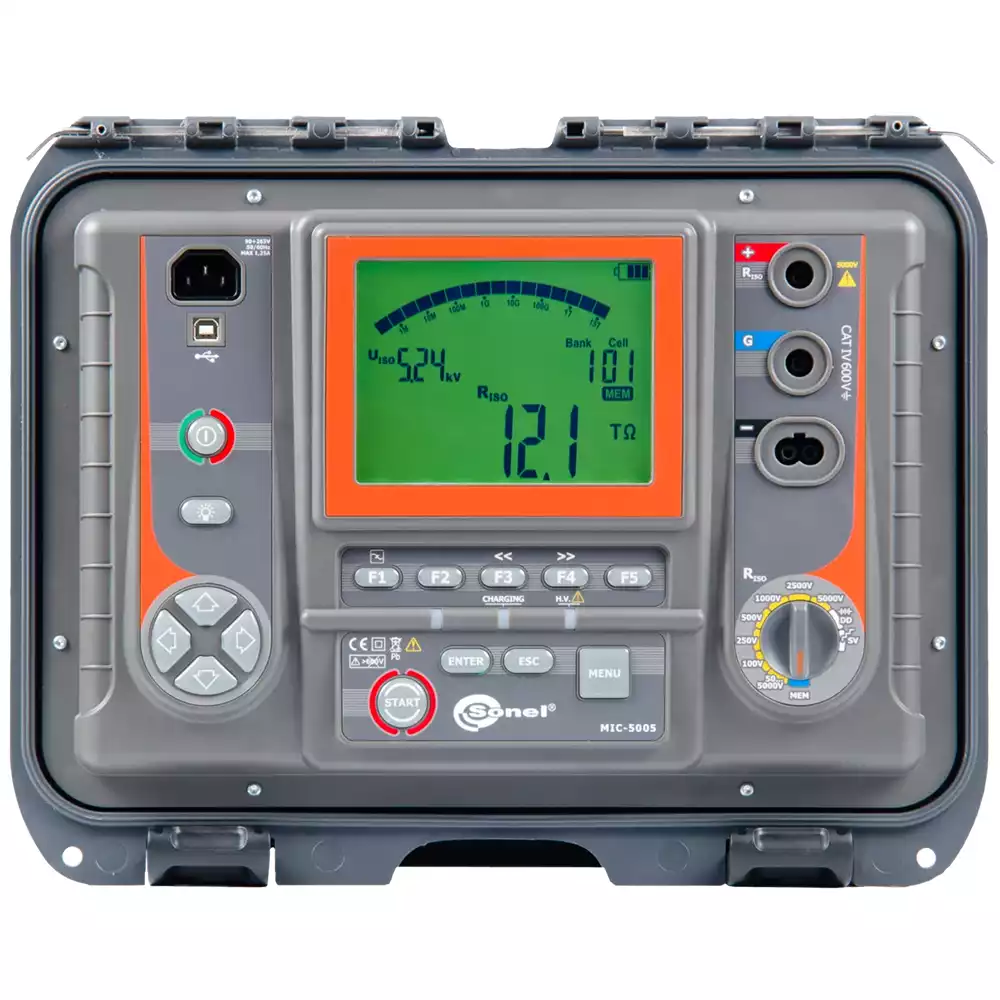

MIC-5005 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок.
По запросу
Варианты цен
По запросу
Нет в наличии
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
MIC-5005 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 15 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 660 В в течение 60 секунд.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Основные характеристики:
- Измерение сопротивления изоляции: широкий диапазон измерения (до 15 ТОм) с высокой точностью.
- Напряжение испытаний: возможность выбора тестового напряжения до 5000 В для проверки изоляции различных типов оборудования.
- Функция измерения тока утечки: позволяет точно оценивать качество изоляции.
- Автоматические расчеты: вычисление коэффициента абсорбции (PI) и коэффициента поляризации (DAR).
- Надежность и безопасность: защита от перенапряжения и автоматическое разрядное устройство для обеспечения безопасности оператора.
Преимущества:
- Компактный и портативный дизайн для удобного использования в полевых условиях.
- Удобный интерфейс с ЖК-дисплеем и интуитивно понятным меню.
- Возможность сохранения и анализа данных для долгосрочного мониторинга.
- Соответствие международным стандартам измерения изоляции.
MIC-5005 идеально подходит для профилактического обслуживания и диагностики электрооборудования, что позволяет продлить срок службы оборудования и предотвратить аварийные ситуации.
|
Внутренняя память
|
990 |
|
Интерфейсы ввода/вывода
|
Bluetooth, USB |
|
Измерительный ток
|
1,2 мА или 3 мА |
|
Измерение напряжения
|
До 600 В |
|
Измерение ёмкости
|
Да |
|
Питание
|
Литий-ионный аккумулятор (Li-Ion) 14,8 В, 5,3 Aч SONEL |
|
Встроенная фунция быстрой зарядки
|
Да |
|
Класс защиты
|
IP67 |
|
Сопротивление изоляции
|
До 15 ТОм |
|
Измерительное напряжение
|
До 5000 В |
|
Масса, кг
|
7 |
|
Габаритные размеры, мм
|
390 x 308 x 172 |
- Измерение сопротивления изоляции до 15 том
- Измерительное напряжение до 5000 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кв...5 кв с шагом 25 В
- Вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени
- Установка времени измерения - до 99 мин 59 сек
- Измерительный ток – 1,2 ма, 3 ма
- Измерение сопротивления изоляции с использованием проводников длиной до 20 м
- Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения
- Измерение емкости кабеля (в процессе измерения сопротивления изоляции)
- Измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV)
- Измерение коэффициента разряда диэлектриков (DD)
- Защита от объекта измерения находящегося под напряжением
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды
- Измерение напряжения переменного и постоянного тока до 600 В
- Питание от встроенного аккумулятора
- Сохранение результатов измерений в память
- Передача данных на ПК по USB или Bluetooth
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
Таблица сравнения моделей
| Измерение |
TM-5001 |
MIC-5005 |
MIC-5010 |
MIC-5050 |
MIC-10k1 |
MIC-15k1 |
|---|---|---|---|---|---|---|
| Напряжение |
5000В: 50...5000В шаг 50В и 100 В |
5000В: 50...5000В шаг 10В и 25В |
5000В: 50...5000В шаг 10В и 25В |
5000В: 50...5000В шаг 10В и 25В |
10000В: 50...10000В шаг 10В и 25В |
15 000В: 50...15000 В шаг 10 В, 100 В и 1000 В |
| Сопротивление | 5 ТОм | 15 ТОм | 15 ТОм | 20 ТОм | 40 ТОм | 40 ТОм |
| Коэффициенты | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI |
| Измерительный ток | 1,2 мА | 1,2 мА или 3 мА | 1,2 мА или 3 мА | 1,2 мА, 3 мА, 6 мА | 1,2 мА, 3 мА, 6 мА | 1,2 мА, 3 мА, 5 мА и 7 мА |
|
Измерения нарастающим напряжением - SV |
- | + | + | + | + | + |
|
Коэффициент диэлектрического разряда - DD |
- | + | + | + | + | + |
| Rcont | - | - | + | - | - | - |
| Прожиг места повреждения | - | - | - | + | + | + |
| Ток утечки | + | + | + | + | + | + |
| Емкость | - | + | + | + | + | + |
| Разрядка емкости кабеля | + | + | + | + | + | + |
| Напряжение постоянное/переменное | + | + | + | + | + | + |
| Рабочая температура | -20...40 °C | -20...50 °C | -20...50 °C | -20...50 °C | -20...50 °C | -20...50 °C |
| AutoISO/Адаптеры | - | - | - | AutoISO-5000 | AutoISO-5000 | - |
| Питание | Аккумулятор или электросеть | Аккумулятор | Аккумулятор |
Аккумулятор или электросеть |
Аккумулятор или электросеть |
Аккумулятор или электросеть |
| Температура окр. среды | - | - | - |
+ Зонд ST-1 |
+ Зонд ST-1 |
- |
| Память/ПК |
+ USB |
+ USB, OR-1 (USB) v2 |
+ USB, OR-1 (USB) v2 |
+ USB, Bluetooth® |
+ USB, Bluetooth® |
+ USB, Bluetooth® |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
- DAR - коэффициент диэлектрического поглощения
- PI - индекс поляризации
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont—измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнения потенциалов
Подробные технические характеристики MIC-5005
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение сопротивления электроизоляции RISO
Диапазон измерения для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| 10,0…15,0 ТОм | 0,1 TОм | ± (10 % и.в. + 10 е.м. р.) |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
| Напряжение UISO | Измерительный диапазон |
|---|---|
| 50 В | 100 ГОм |
| 100 В | 200 ГОм |
| 250 В | 500 ГОм |
| 500 В | 1 ТОм |
| 1000 В | 2,00 ТОм |
| 2500 В | 5,00 ТОм |
| 5000 В | 15,0 ТОм |
Измерение сопротивления электроизоляции нарастающим напряжением (SV)
| Целевое напряжение UISO | Последовательность измерительного напряжения |
|---|---|
| 1 кВ | 200, 400, 600, 800, 1000 В |
| 2,5 кВ | 0,5; 1; 1,5; 2; 2,5 кВ |
| 5 кВ | 1, 2, 3, 4, 5 кВ |
Измерение напряжения постоянного и переменного тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...29,9 В | 0,1 В | ± (2 % и. в. + 20 е.м.р.) |
| 30...299,9 В | 0,1 В | ± (2 % и. в. + 6 е.м.р.) |
| 300...600 В | 1 В | ± (2 % и. в. + 2 е.м.р.) |
- Диапазон частот: от 45 Гц до 65 Гц
Измерение емкости
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00...49,99 мкФ | 0,01 мкФ |
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантирован
|
Дополнительные технические характеристики |
|
|---|---|
|
Питание |
|
|
Питание измерителя |
|
|
Категория электробезопасности |
CAT IV / 600 В |
|
Условия окружающей среды и другие технические данные |
|
|
Диапазон рабочих температур |
-20…50 °C |
|
Диапазон температур при хранении |
-25…70 °C |
|
Влажность |
20…90% |
|
Класс защиты |
IP40 (для закрытого корпуса IP67) |
|
Нормальные условия для поверки |
|
|
Размеры |
390 x 308 x 172 мм |
|
Масса |
Около 7 кг |
|
Дисплей |
Сегментный ЖКИ |
| Количество измерений RISO при исправной аккумуляторной батареи, не менее | 1000 |
|
Время работы на одной зарядке аккумулятора при условии: RISO = 5 МОм, UISO = 5 кВ, t = 23 ± 5 °C |
До 6 ч. |
| Память для хранения данных | 990 ячеек |
|
Высота над уровнем моря |
< 3000 м |
Стандартная комплектация:
|
Количество |
Артикул |
|
|---|---|---|
| Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 шт. | WAKROBU32K09 |
| Зажим «Крокодил» изолированный красный К09 11 кВ | 1 шт. | WAKRORE32K09 |
| Зажим «Крокодил» изолированный черный К09 11 кВ | 1 шт. | WAKROBL32K09 |
| Зонд острый с разъемом «банан» красный 11 кВ | 1 шт. | WASONREOGB11 |
| Зонд острый с разъемом «банан» черный 11 кВ | 1 шт. | WASONBLOGB11 |
| Кабель последовательного интерфейса USB | 1 шт. | WAPRZUSB |
| Кабель сетевой стандарта IEC С13 | 1 шт. | WAPRZ1X8BLIEC |
| Провод измерительный с разъемами «банан» 10 кВ голубой 1,8 м | 1 шт. | WAPRZ1X8BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м | 1 шт. | WAPRZ1X8REBB10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м | 1 шт. | WAPRZ1X8BLBBE10K |
| Ремень для переноски прибора W-1 | 1 шт. | WAPOZSZE5 |
| Футляр L4 | 1 шт. | WAFUTL4 |
Дополнительная комплектация:
|
Артикул |
|
|---|---|
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Беспроводной интерфейс OR-1 (USB) v2 | - |
| Зонд для измерения сопротивления полов и стен PRS-1 | WASONPRS1 |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Провод измерительный с разъемами «банан» 10 кВ голубой 10 м | WAPRZ010BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 20 м | WAPRZ020BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 3 м | WAPRZ003BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 5 м | WAPRZ005BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 10 м | WAPRZ010REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 20 м | WAPRZ020REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 3 м | WAPRZ003REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 5 м | WAPRZ005REBB10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м | WAPRZ010BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м | WAPRZ020BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | WAPRZ003BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м | WAPRZ005BLBBE10K |
| Футляр L14 | WAFUTL14 |
| Футляр L7 | WAFUTL7 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MIC-5005 / 5010 Руководство пользователя (MIC-5005-5010 v.1.23.pdf) | Руководство пользователя | RU | 1,7 МБ |
|
| Datasheet MIC-5005 / 5010 (datasheet_MIC-5010_5005_EN_v3.10.pdf) | Data Sheet | EN | 1 МБ |
|
