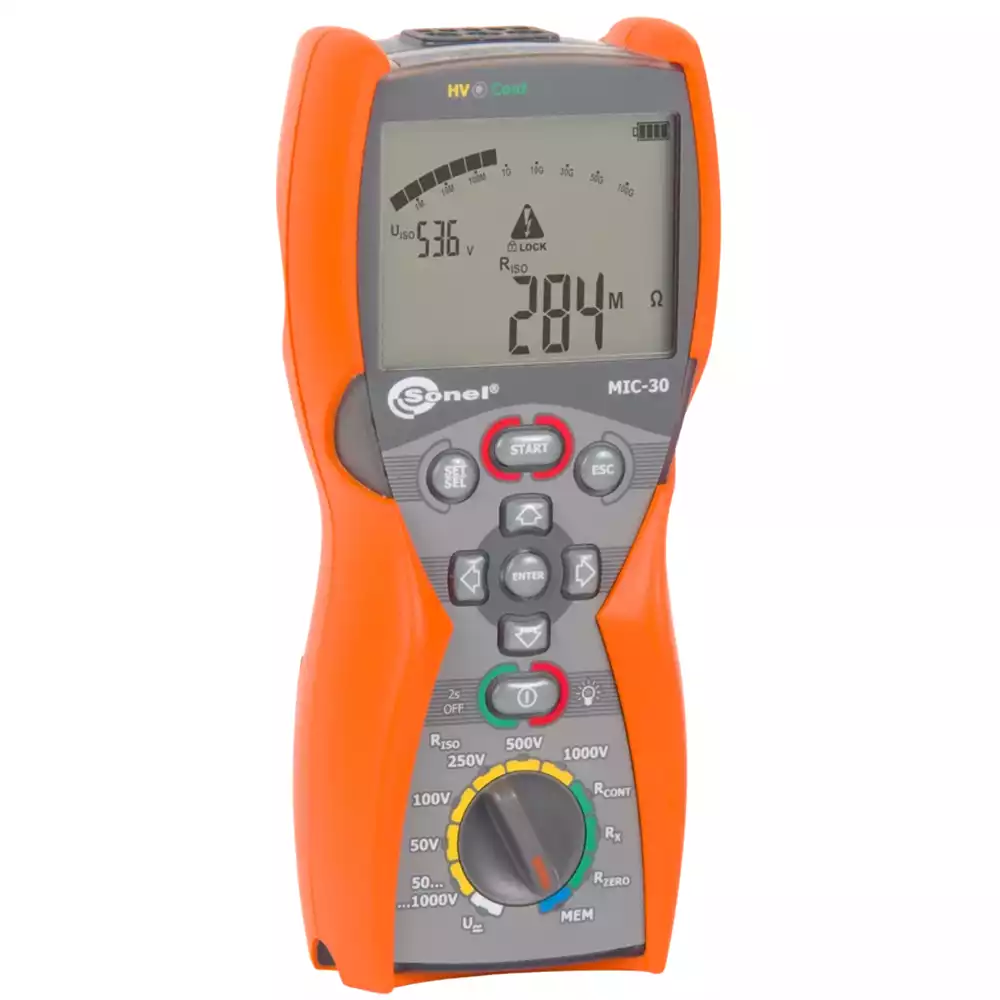

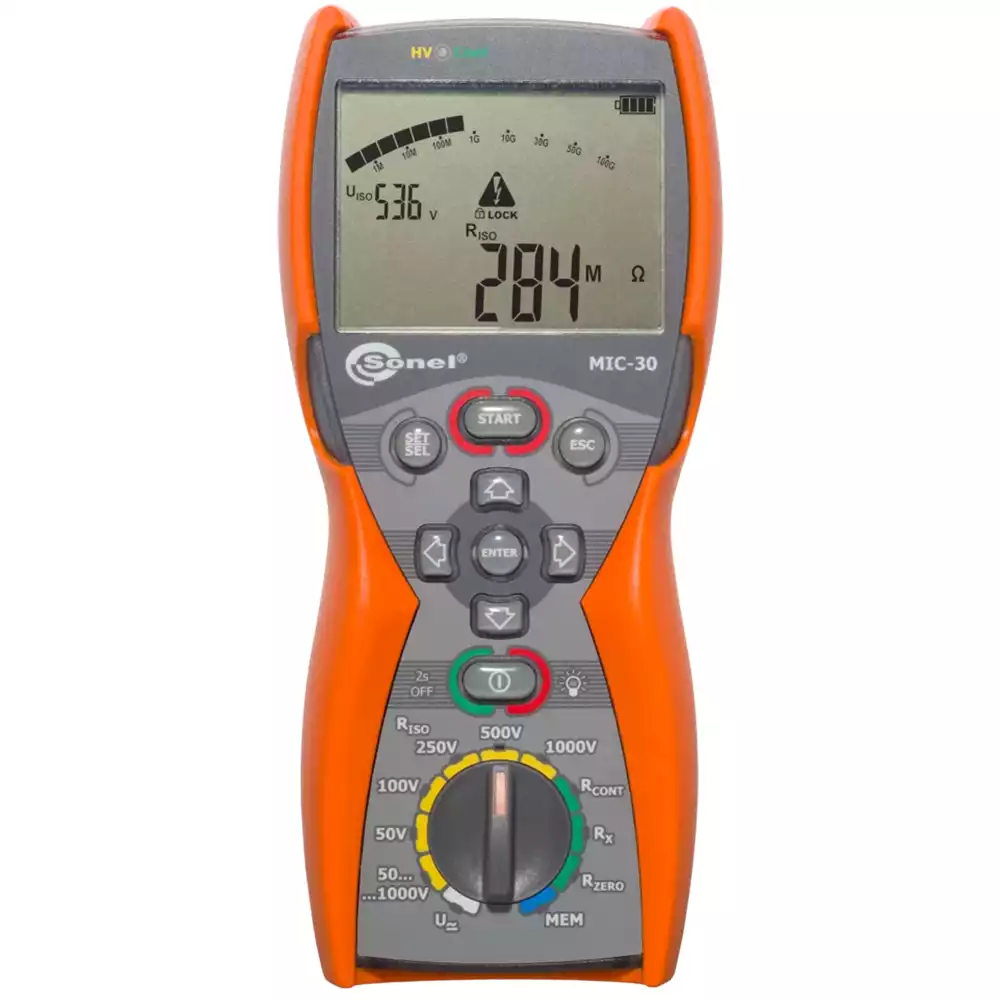

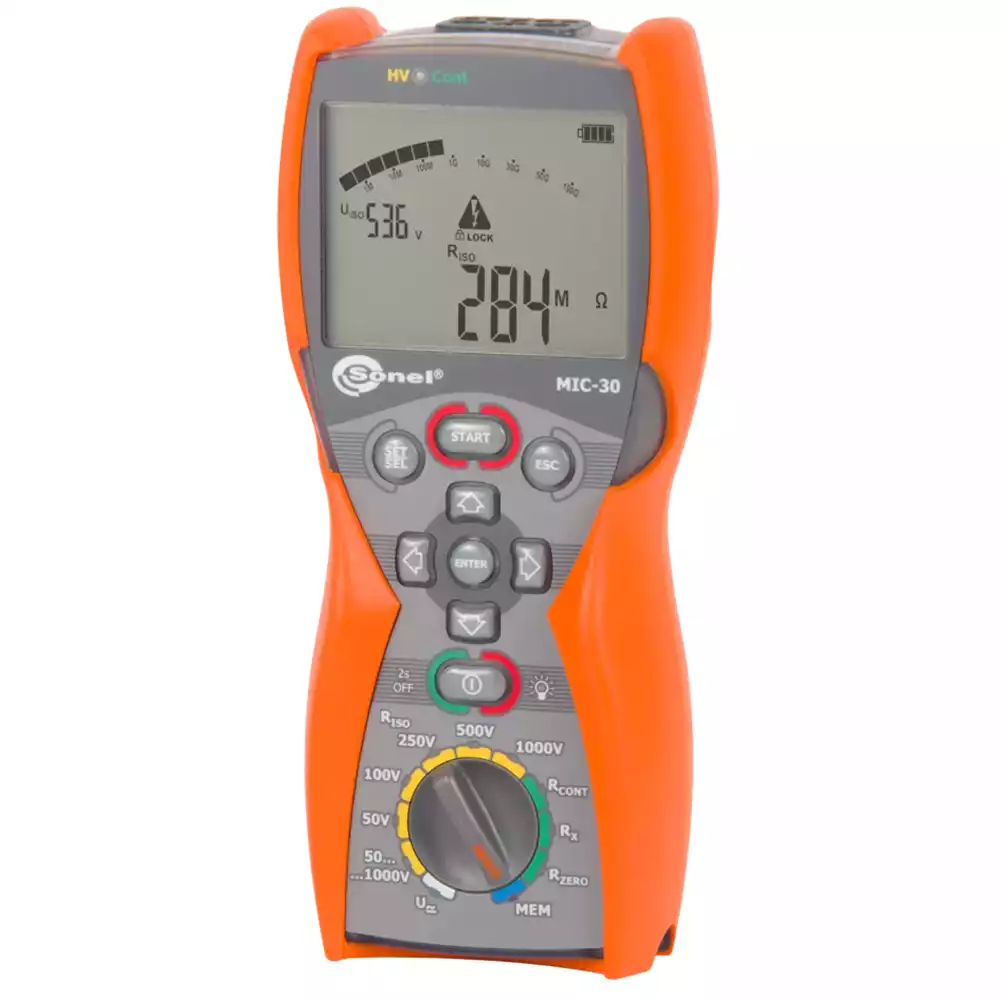

MIC-30 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 100 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Основные характеристики:
- Диапазон измерений сопротивления изоляции: до 100 ГОм.
- Испытательные напряжения: регулируемые значения от 50 В до 1000 В с шагом настройки 10 В.
- Высокая точность: стабилизация выходного напряжения и низкий уровень погрешности измерений.
- Функции измерений:
- Сопротивление изоляции.
- Показатель поляризации (PI).
- Коэффициент абсорбции (DAR).
- Токи утечки.
- Емкость и диэлектрические потери.
- Память и коммуникации: встроенная память для хранения результатов, возможность передачи данных на ПК через Bluetooth.
Преимущества:
- Компактный и эргономичный дизайн.
- Высокая устойчивость к помехам.
- Простота в управлении благодаря интуитивно понятному интерфейсу и цветному дисплею.
- Соответствие международным стандартам безопасности и качества.
Области применения:

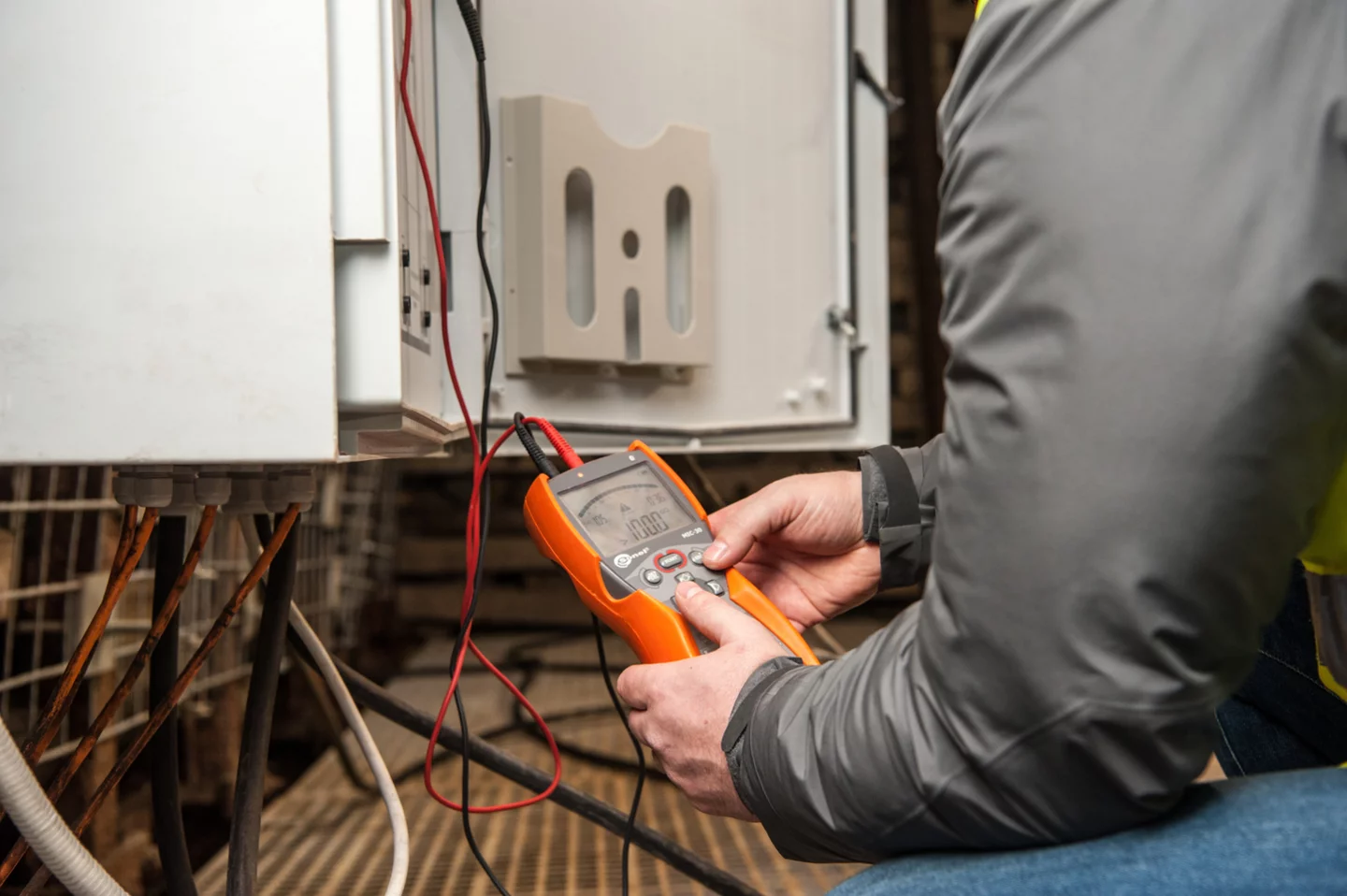

MIC-30 идеально подходит для диагностики состояния изоляции кабелей, трансформаторов, электродвигателей, генераторов, конденсаторов и других электрических устройств. Этот прибор незаменим при техническом обслуживании, ремонте и периодических проверках оборудования.
MIC-30 – надежный инструмент для обеспечения безопасности и повышения эффективности электрических систем.
|
Внутренняя память
|
990 |
|
Интерфейсы ввода/вывода
|
Bluetooth |
|
Измерение напряжения
|
До 600 В |
|
Измерение ёмкости
|
Да |
|
Питание
|
Элемент питания LR6 (АА) – 4 шт., Элемент питания HR6 (АА) – 4 шт. |
|
Дисплей
|
Сегментный ЖКИ |
|
Класс защиты
|
IP67 |
|
Сопротивление изоляции
|
До 100 ГОм |
|
Измерительное напряжение
|
До 1000 В |
|
Масса, кг
|
0,6 |
|
Габаритные размеры, мм
|
220 x 100 x 60 |
- Измерительное напряжение до 1000 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В или установка произвольной величины 50...1000 В с шагом 10 В
- Измерение сопротивления изоляции до 100 гом
- Вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени
- Индикация измеряемого сопротивления и тока утечки
- Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения
- Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 ма разрешением 0,01 Ом
- Измерение напряжения переменного и постоянного тока до 600 В
- Измерение емкости кабеля (в процессе измерения сопротивления изоляции)
- Измерение с использованием адаптера UNI-Schuko
- Низковольтное измерение активного сопротивления
- Контроль целостности электрических цепей
- Сохранение результатов измерений в память
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
| Измерение | MIC-10 | MIC-30 | TM-2501 | MIC-2505 | MIC-2510 |
|---|---|---|---|---|---|
| Напряжение |
1000В: 50В, 100В, 250В, 500В, 1000В |
1000В: 50...1000В шаг 10В |
2500В: 100...2500В шаг 100В |
2500В: 500В, 1000В, 2500В |
2500В: 50...2500В шаг 10В |
| Сопротивление | 10ГОм | 100 ГОм | 1000 ГОм | 2000 ГОм | 2000 ГОм |
| Коэффициенты | - | Кабс/Кпол | Кабс/Кпол | Кабс/Кпол | Кабс/Кпол |
| Ток утечки | - | + | + | + | + |
| Rcont | + | + | + | - | + |
| Емкость | + | + | - | - | + |
| Разрядка емкости кабеля | + | + | + | + | + |
| Напряжение постоянное/переменное | + | + | + | + | + |
| AutoISO/Адаптеры | - | Адаптер WS-04 | - | - | AutoISO-2500 |
| Рабочая температура | -10...50 °C | -10...50 °C | -20...50 °C | -10...40 °C | -10...40 °C |
| Температура окр. среды | - | - | - | - |
+ Зонд ST-1 |
| Память/ПК | - |
+ OR-1 (USB) V2 |
+ USB |
- USB |
+ USB или OR-1 |
| Питание (работа) от сети 220В | - | - | + | - | - |
| Питание (работа) от внешнего аккумулятора | - | - | + | - | - |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont – Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200мА разрешением 0,01 Ом
Подробные технические характеристики MIC-30
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение напряжения переменного и постоянного тока (True RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300...600 В | 1 В | ±(2% и. в. + 2 е. м. р.) |
- Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения: для UN = 50 В: 50 кОм…250,0 МОм
| Диапазон для UN = 50 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм |
±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)* |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...250,0 МОм | 0,1 МОм |
* - для адаптера WS-04
Диапазон измерения: для UN = 100 В: 100 кОм…500,0 МОм
| Диапазон для UN = 100 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм |
±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)* |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...500,0 МОм | 0,1 МОм |
* - для адаптера WS-04
Диапазон измерения: для UN = 250 В: 250 кОм…2,00 ГОм
| Диапазон для UN = 250 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм |
±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)* |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,0 МОм | 0,1 МОм | |
| 1,000...2,000 ГОм | 0,001 ГОм |
±(4% и. в. + 6 е. м. р.) ±(6% и. в. + 6 е. м. р.)* |
* - для адаптера WS-04
Диапазон измерения: для UN = 500 В: 500 кОм…20,00 ГОм
| Диапазон для UN = 500 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм |
±(3% и. в. + 8 е. м. р.) ±(5% и. в. + 8 е. м. р.)* |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,0 МОм | 0,1 МОм | |
| 1,000...5,000 ГОм | 0,001 ГОм |
±(4% и. в. + 6 е. м. р.) ±(6% и. в. + 6 е. м. р.)* |
| 10,00...20,00 ГОм | 0,01 ГОм |
* - для адаптера WS-04
Диапазон измерения: для UN = 1000 В: 1,000 МОм…9,999 ГОм
| Диапазон для UN = 1000 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 ... 999,9 кОм | 0,1 кОм |
± (3 % и.в.+ 8 е.м.р.) [± (5 % и.в.+ 8 е.м.р.)] * |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,0 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм |
± (4 % и.в.+ 6 е.м.р.) [± (6 % и.в.+ 6 е.м.р.)] * |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 10,0...20,00 ГОм* | 0,1 ГОм* |
* - для адаптера WS-04
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
Измерение емкости
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 1...999 нФ | 1 нФ | ±(5% и. в. + 5 е. м. р.) |
| 1,00...9,99 мкФ | 0,01 мкФ |
- Измерение только в процессе измерения RISO
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения: 0,10...999 Ом
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
- Напряжение на разомкнутых измерительных проводниках: 8 В
- Выходной ток при R<2 Ом: мин. 200 мA
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
Измерение активного сопротивления малым током
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) |
| 200...1999 Ом | 1 Ом |
- Напряжение на разомкнутых измерительных проводниках: 8…16 В
- Выходной ток > 10 мA
- Звуковая индикация при сопротивлении < 30 Ом ±10%
- Компенсация сопротивления измерительных проводников
|
Дополнительные технические характеристики |
|
|---|---|
|
Питание |
|
|
Питание измерителя |
|
|
Категория электробезопасности |
CAT IV / 600 В |
|
Условия окружающей среды и другие технические данные |
|
|
Диапазон рабочих температур |
-10…50 °C |
|
Диапазон температур при хранении |
-20…70 °C |
|
Влажность |
20…80% |
|
Класс защиты |
IP67 |
|
Нормальные условия для поверки |
|
|
Размеры |
220 x 100 x 60 мм |
|
Масса |
Около 0,6 кг |
|
Дисплей |
Сегментный ЖКИ |
|
Высота над уровнем моря |
< 2000 м |
Стандартная комплектация:
| Количество |
Артикул |
|
|---|---|---|
| Зажим «Крокодил» изолированный голубой K02 | 1 шт. | WAKROBU20K02 |
| Зонд острый с разъёмом «банан» красный | 1 шт. | WASONREOGB1 |
| Зонд острый с разъемом «банан» черный | 1 шт. | WASONBLOGB1 |
| Крепеж «Свободные руки» | 1 шт. | WAPOZUCH1 |
| Провод измерительный 1,2 м с разъемами «банан» голубой | 1 шт. | WAPRZ1X2BUBB |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 шт. | WAPRZ1X2REBB |
| Провод измерительный 1,2 м экранированный чёрный | 1 шт. | WAPRZ1X2BLBBE |
| Ремень для переноски прибора M1 | 1 шт. | WAPOZSZE4 |
| Футляр M6 | 1 шт. | WAFUTM6RU |
Дополнительная комплектация:
| Артикул |
|
|---|---|
| CK-1 Симулятор кабеля | WMRUСК1 |
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Адаптер AGT-63P | WAADAAGT63P |
| Адаптер AGT-16C | WAADAAGT16C |
| Адаптер AGT-16P | WAADAAGT16P |
| Адаптер AGT-16T | WAADAAGT16T |
| Адаптер AGT-32C | WAADAAGT32C |
| Адаптер AGT-32P | WAADAAGT32P |
| Адаптер AGT-32T | WAADAAGT32T |
| Адаптер WS-04 с сетевой вилкой UNI-SCHUKO | WAADAWS04 |
| Зажим «Крокодил» изолированный красный K02 | WAKRORE20K02 |
| Зажим «Крокодил» изолированный черный K01 | WAKROBL20K01 |
| Зонд для измерения сопротивления полов и стен PRS-1 | WASONPRS1 |
| Зонд острый с разъёмом «банан» голубой | WASONBUOGB1 |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MIC-30 Руководство пользователя (MIC-30 v.1.20.pdf) | Руководство пользователя | RU | 1,6 МБ |
|
| Datasheet MIC-30 (datasheet_MIC-30 EN v4.03.pdf) | Data Sheet | EN | 693,3 КБ |
|
