Артикул:
WMGBPQM750AC1R1CT5

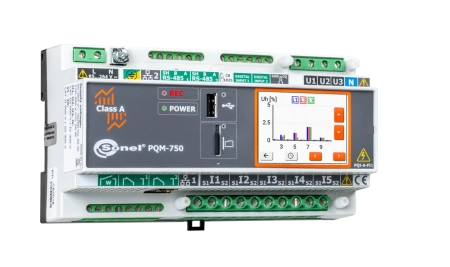

Sonel PQM-750 – это профессиональный анализатор качества электрической энергии для комплексного контроля параметров в сетях низкого и среднего напряжения. Прибор обеспечивает точные измерения, регистрацию событий и долговременный мониторинг для диагностики и оптимизации энергосистем.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

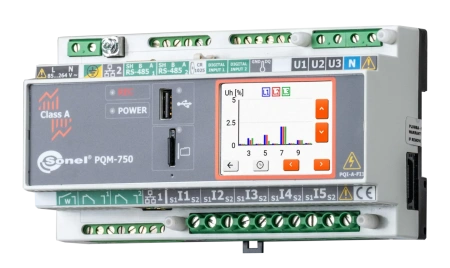

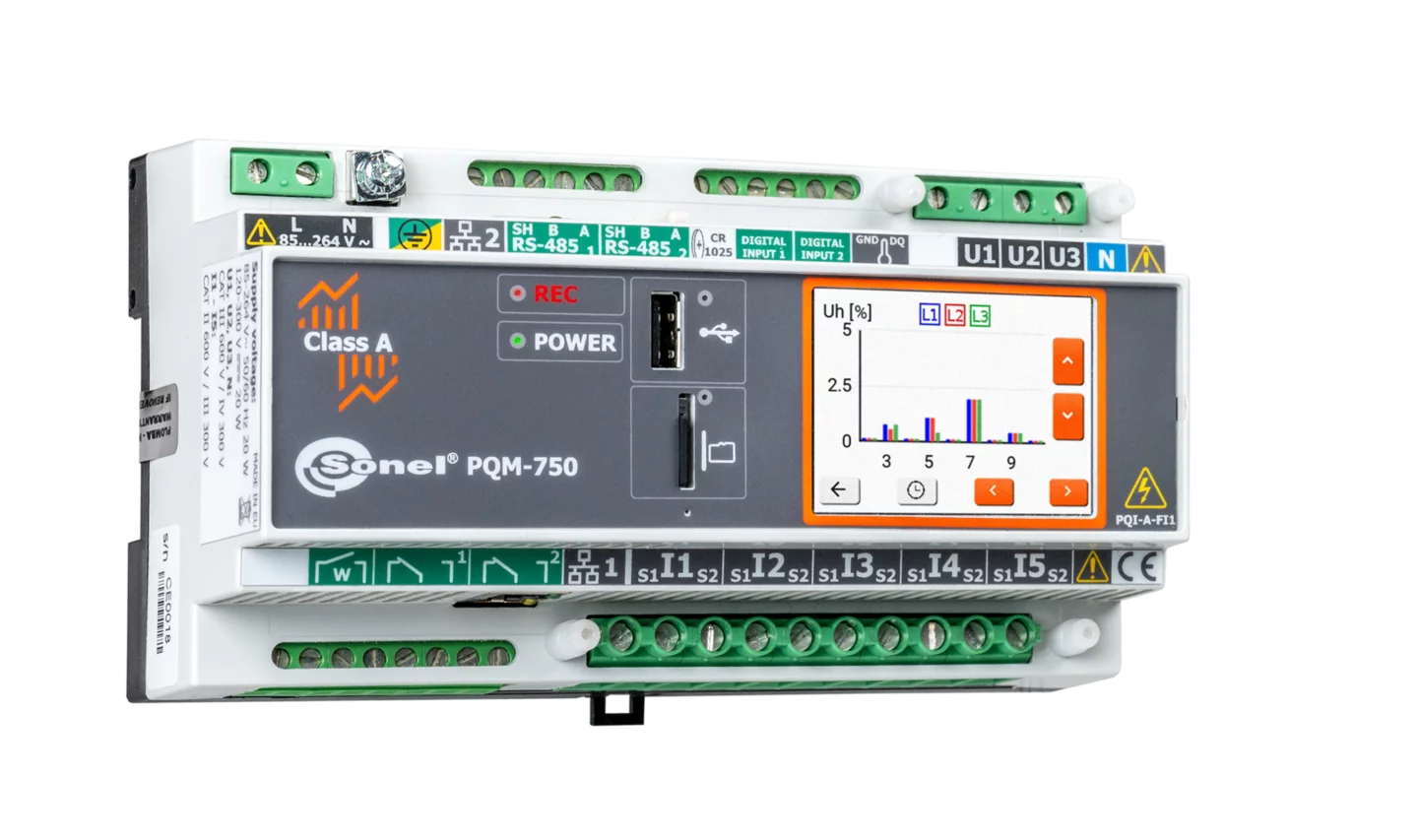

Стационарный, модульный, многофункциональный анализатор
Стационарный прибор, предназначенный для измерения и регистрации параметров электроснабжения в целях соответствия стандартам и действующим нормам, а также для проверки условий договора на продажу/покупку электроэнергии.

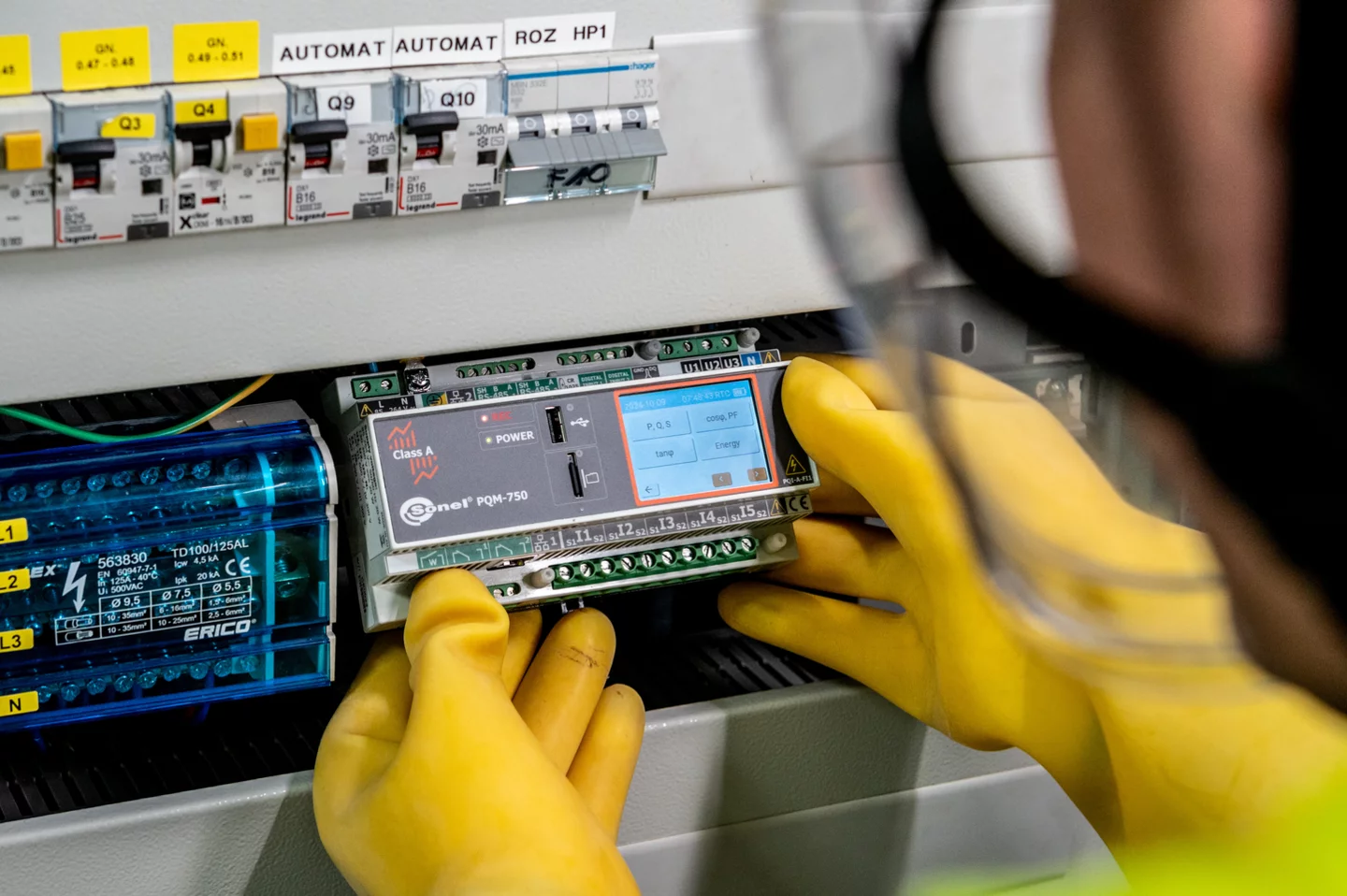

Выполнен в классе A. Устанавливается на DIN-рейку (с возможностью настенного монтажа в шкафу). Модульная конструкция позволяет расширять функциональные возможности прибора путём добавления новых модулей. Прибор поддерживает измерения в сетях 50 Гц, 60 Гц и 400 Гц*.
* в разработке
|
Напряжение постоянного тока
|
Да |
|
Частота
|
Да |
|
Интерфейсы ввода/вывода
|
LAN, USB |
|
1-фазная
|
Да |
|
2-фазная трехпроводная
|
Да |
|
3-фазная системы
|
Да |
|
Класс защиты
|
IP30 |
|
Измерительный класс
|
A |
|
Кол-во входов напряжния
|
5 |
|
Кол-во входов тока
|
5 |
|
Среднеквадратичное значение напряжения
|
Да |
|
Коэффициент амплитуды напряжения
|
Да |
|
Несимметрия напряжения
|
Да |
|
Кратковременная доза фликера
|
Да |
|
Длительная доза фликера
|
Да |
|
Среднеквадратичное значение силы тока
|
Да |
|
Коэффициент амплитуды силы тока
|
Да |
|
Несимметрия тока
|
Да |
|
Измерение пусковых токов
|
Да |
|
Мощность гармоник
|
Да |
|
Углы сдвига фаз между напряжением и силой тока
|
Да |
|
K-фактор
|
Да |
|
Управляющие сигналы сети
|
Да |
|
Мощности (активная, реактивная, искажающая, полная) в соотв. с IEEE 1459 или метод. Будеану
|
Да |
|
Коэффициент мощности
|
Да |
|
Cos(φ)
|
Да |
|
Tg(φ)
|
Да |
|
Энергия активная, реактивная, полная
|
Да |
|
Измерения энергии в 4 квадрантах
|
Да |
|
Максимальное количество одновременно измеряемых параметров
|
15000 |
|
Максимальное время записи
|
100 лет |
|
Период интеграции
|
30 минут |
|
Монтаж на DIN рейку
|
Да |
|
Встроенный литий-ионный аккумулятор
|
Да |
|
Память
|
8 Гб |
|
Масса, кг
|
0.6 |
|
Габаритные размеры, мм
|
157×87×59 |

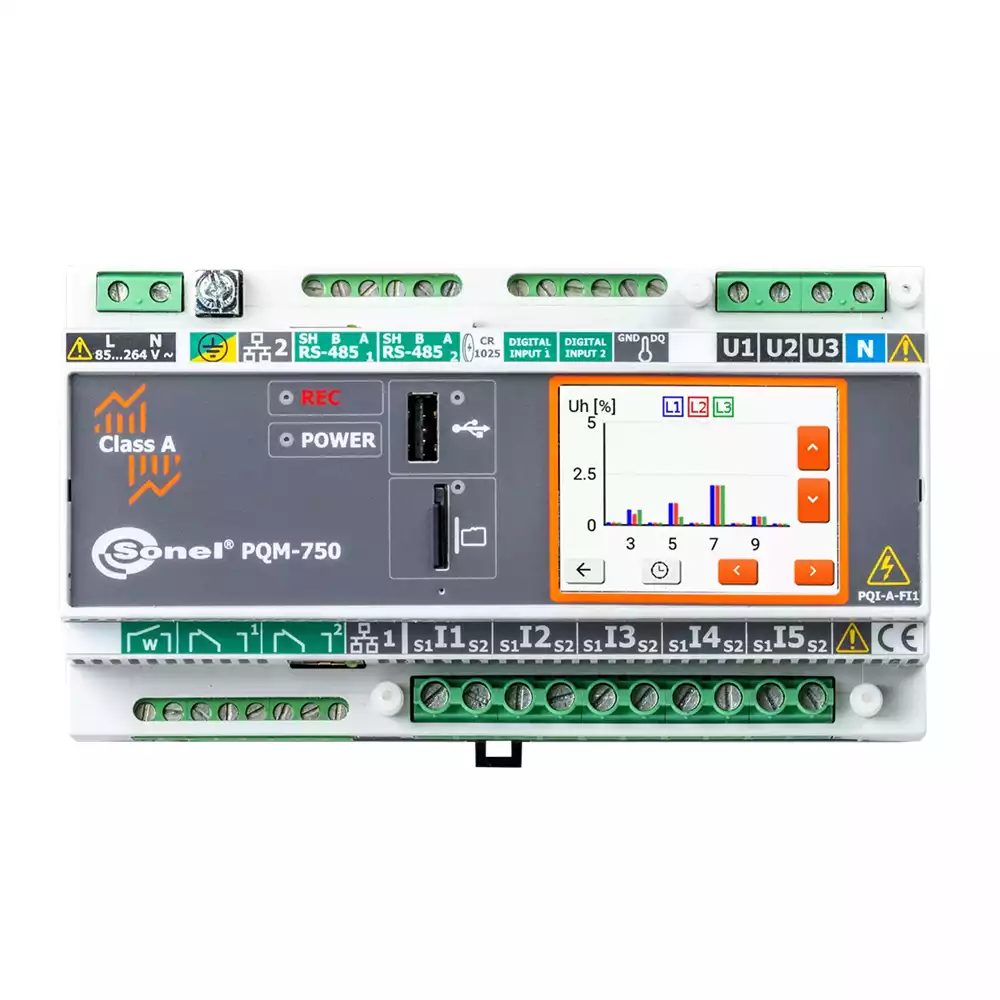

Особенности
- Полный класс A согласно IEC 61000-4-30, подтверждён сертификатом аккредитованной лаборатории

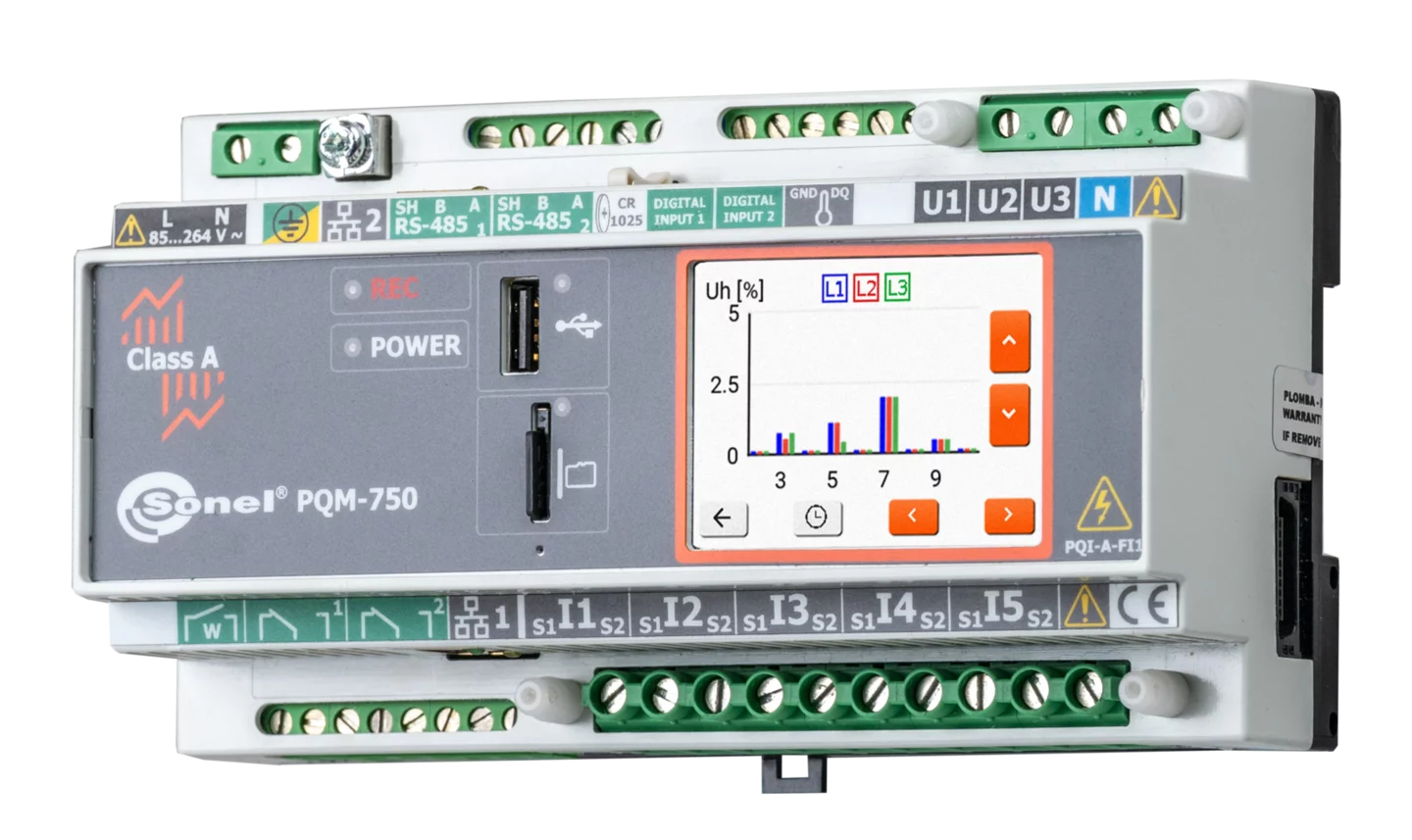

- Входы напряжения: L1, L2, L3, N, E (5 клемм)
- Токи L1, L2, L3, N, E (5 трансформаторов тока)
- Встроенные трансформаторы тока 5 А (опция: 1 А*), возможность косвенных измерений с пересчётом на первичную сторону (опция: версия с внешними трансформаторами тока*)
- Работа в сетях 50 Гц, 60 Гц, а также в сетях 400 Гц*

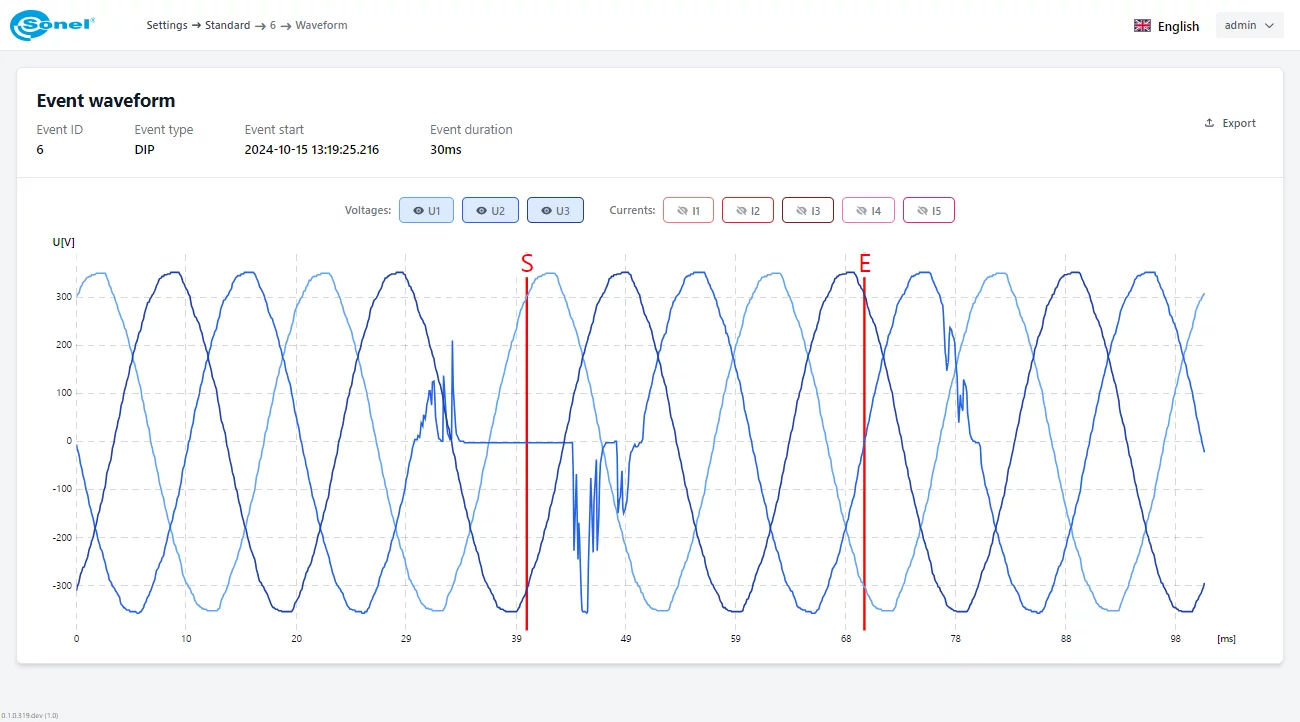

- Регистрация событий по напряжению и току с осциллограммами
- Измерение более 4000 параметров
- 24-битный АЦП
- Базовая частота дискретизации 80 кГц
- Мониторинг кондуктивных помех в диапазоне 2…150 кГц
- Два LAN-порта, включая один с возможностью питания анализатора через PoE
- Питание: 85…264 В AC (120…300 В DC), встроенный аккумулятор
- Память 8 ГБ (карта microSD)
- USB-порт для обновления ПО и обмена данными
- Два бинарных входа, два релейных выхода, два порта RS-485
- Релейный выход для контроля работы анализатора (Watchdog)
- 1-wire вход для внешних датчиков температуры

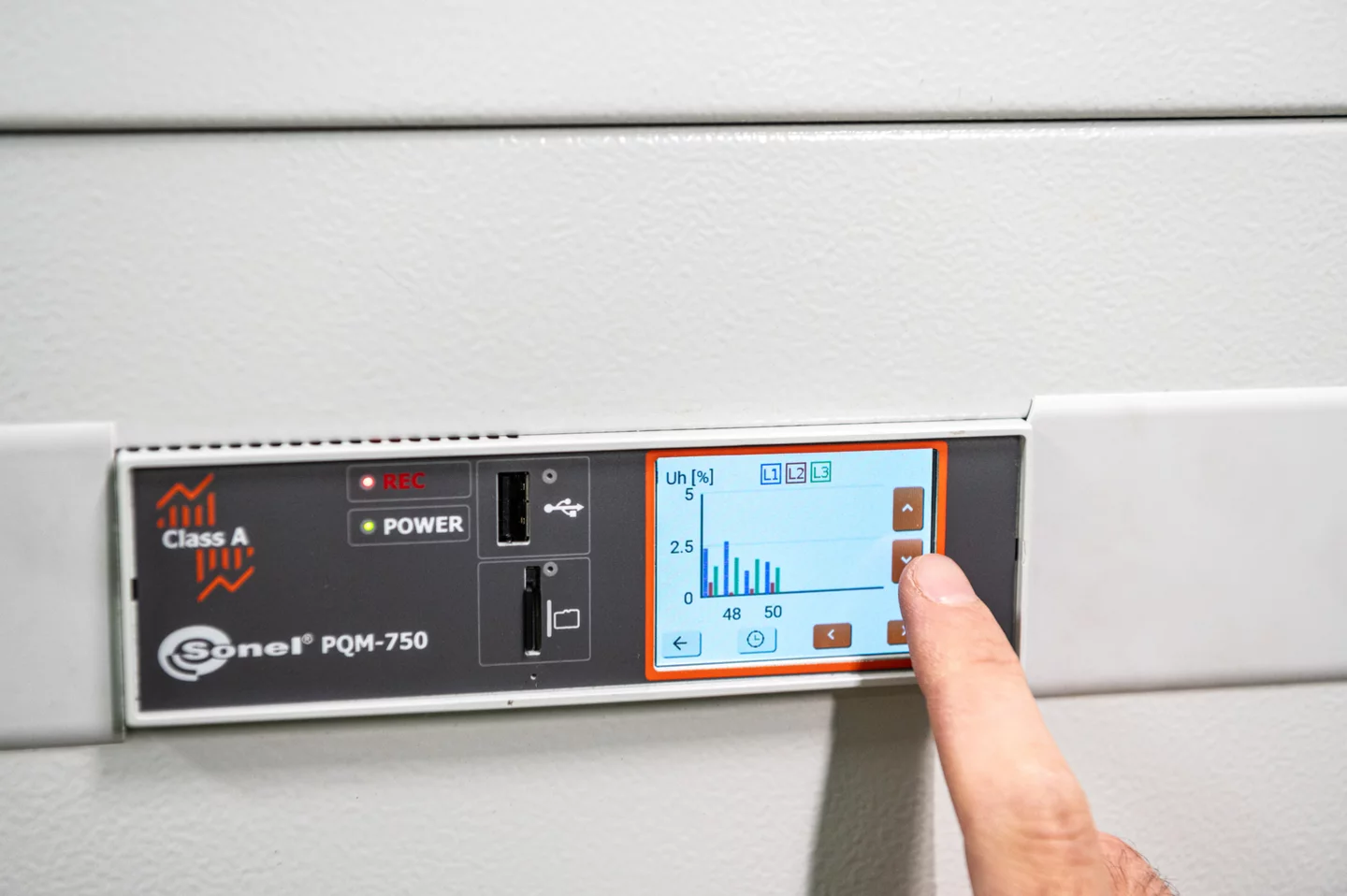

- Сенсорный дисплей 2,4”

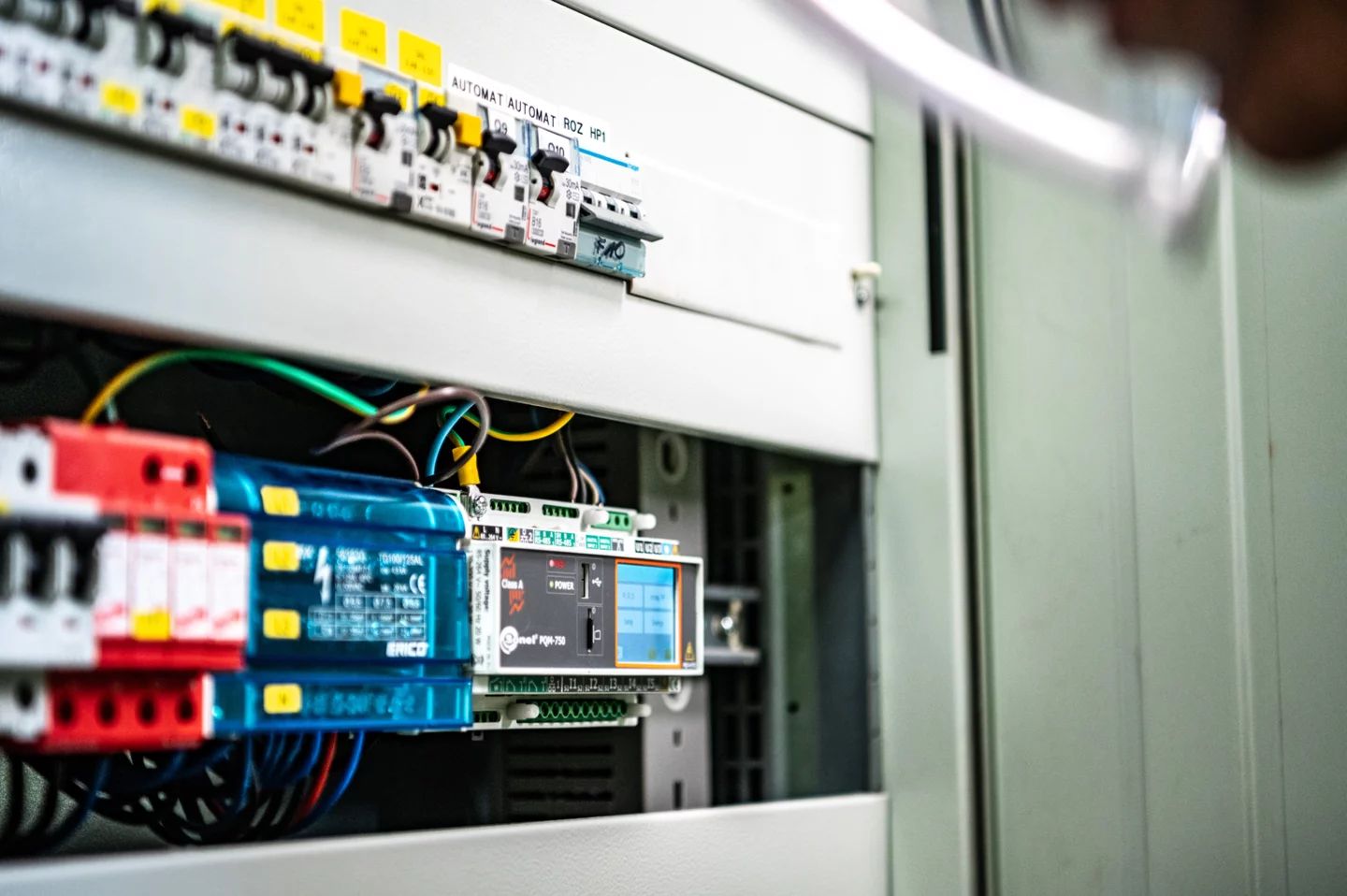

- Монтаж на DIN-рейку или на стену
- Шина расширения для подключения внешних модулей (GPS, LTE и др.)

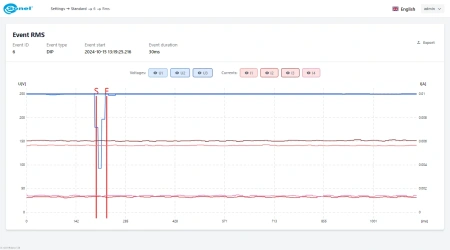

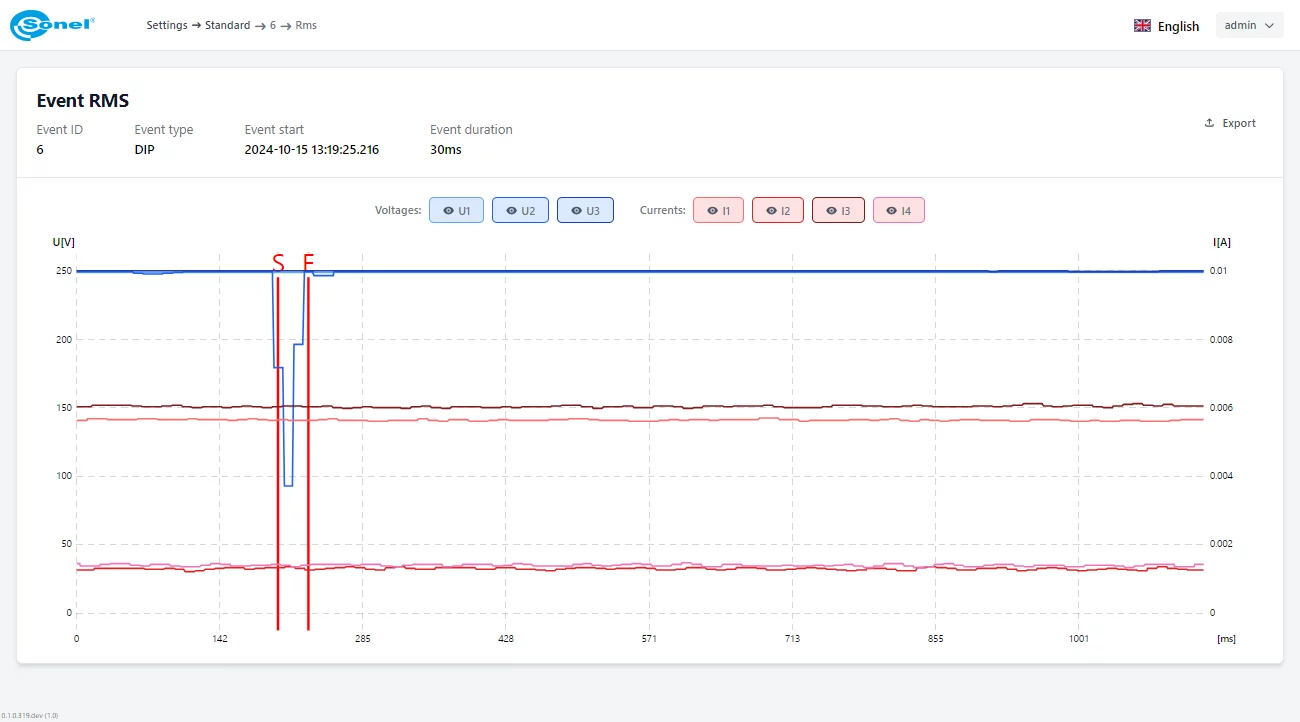

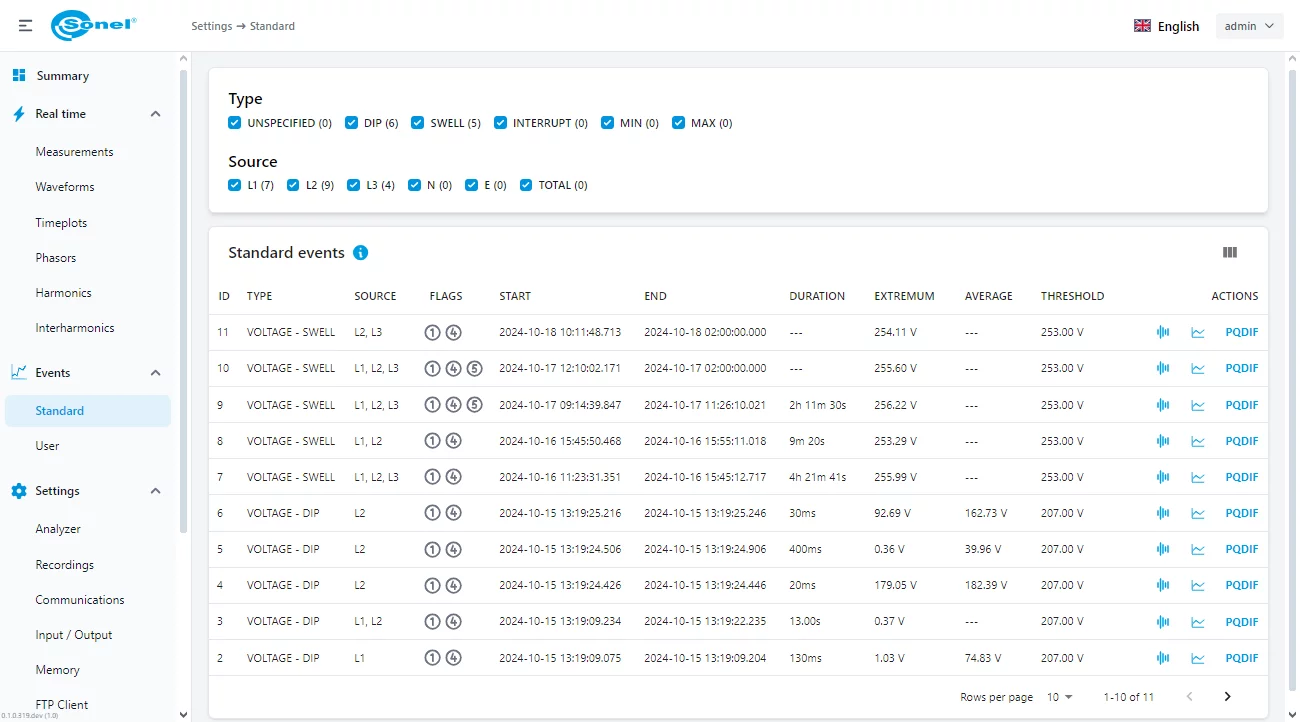

- Встроенный веб-сервер для программирования, чтения текущих данных, просмотра списка зарегистрированных событий с осциллограммами/RMS-графиками
- Синхронизация времени по NTP-серверам, IRIG-B (через встроенный RS-485)
- Опциональный модуль GPS*
- Категория измерений CAT III 600 В (IV 300 В) для входов напряжения
- Категория измерений CAT III 300 В для входов тока
- Возможность опломбировки токовых и напряжённых входов
* в разработке
Дополнительные функции
Стандартные протоколы передачи
- Modbus TCP/IP
- Modbus RTU
- IEC 61850
- PQdif

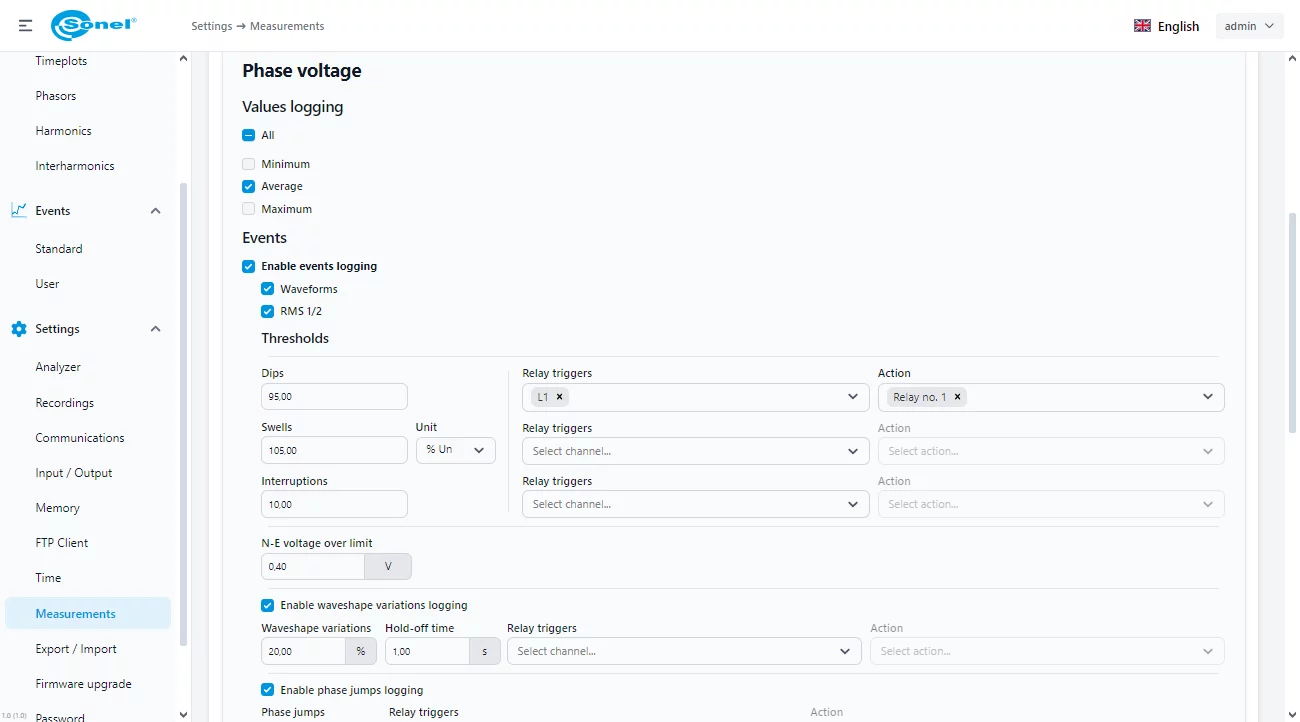

- Веб-интерфейс (встроенный webserver)
Доступ к интерфейсу возможен через любой веб-браузер.
Модульность
Прибор может быть расширен дополнительными коммуникационными протоколами, а также функциональными возможностями как аппаратного, так и программного характера.
Внутренние модули*
- Модуль регистрации переходных процессов
- SSR-релейный модуль
- Источник питания 18…60 В DC
Внешние модули*
- LTE GSM модуль
- GPS модуль с выходом IRIG-B
- Модуль ввода/вывода (I/O)
- 7” сенсорная панель для управления анализатором на месте установки
* в разработке
Измеряемые параметры
Встроенное программное обеспечение (веб-интерфейс – webserver) позволяет настраивать устройство и просматривать актуальные данные. Прибор поддерживает измерение следующих параметров:
- Фазные RMS-напряжения U для L1, L2, L3+N/PE
- Линейные RMS-напряжения U для L12, L23, L31
- RMS-токи I всех фаз + N + PE
- Коэффициенты амплитуды (Crest factor) напряжений и токов
- Частота сети f для L1
- Активная мощность P для L1, L2, L3
- Активная мощность P1 (выделенная 50 Гц) для L1, L2, L3
- Реактивная мощность Q для L1, L2, L3
- Реактивная мощность Q1 (выделенная 50 Гц) для L1, L2, L3
- Полная мощность S для L1, L2, L3
- Полная мощность S1 (выделенная 50 Гц) для L1, L2, L3
- Суммарная трёхфазная мощность P3F, Q3F, S3F
- Суммарная трёхфазная мощность P13F, Q13F, S13F
- cosφ для L1, L2, L3 и cosφ3F
- Коэффициент мощности PF для L1, L2, L3 и PF3F
- tgφ для L1, L2, L3 и tgφ3F
- Искажённая мощность D для L1, L2, L3
- Суммарная искажённая мощность D3F
- Коэффициент искажений мощности DPF для L1, L2, L3

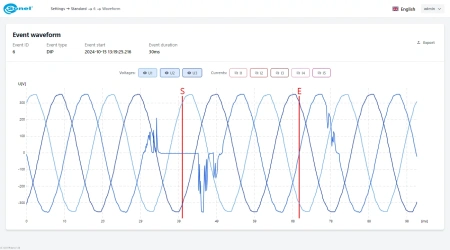

- Формы фазных напряжений и токов при событиях

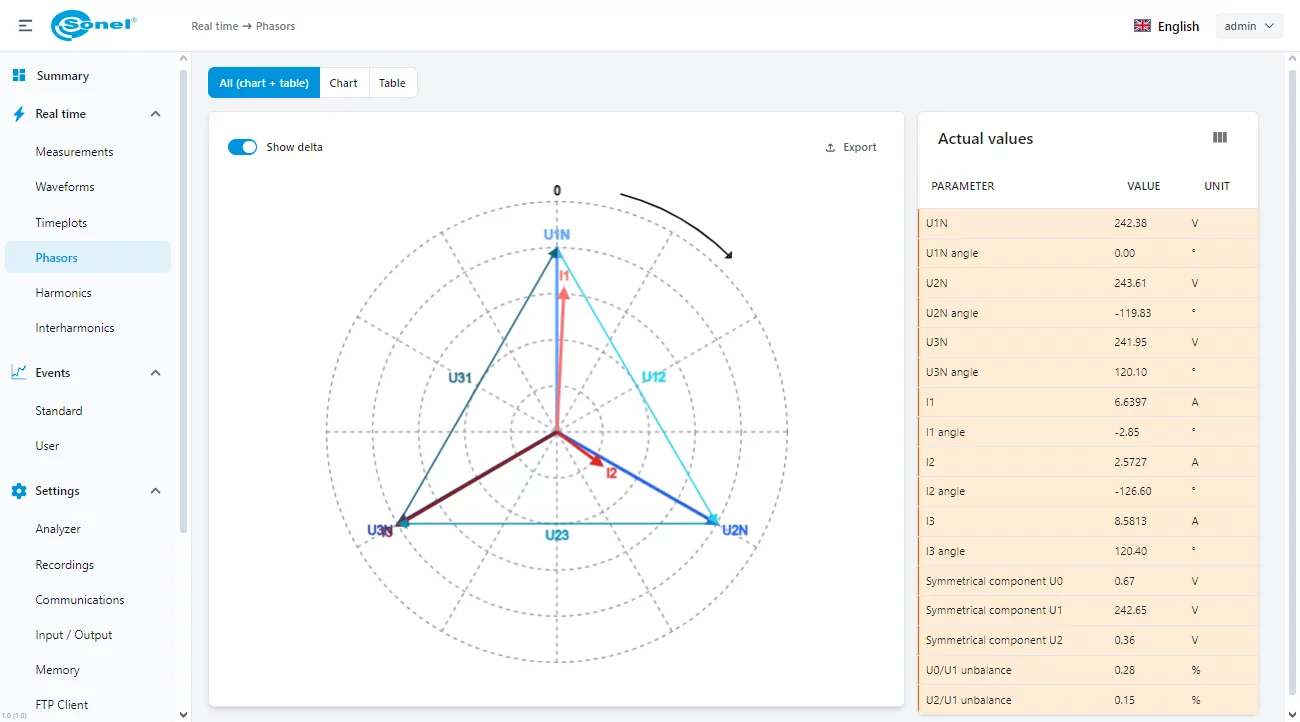

- Фазовые диаграммы напряжений и токов
- Активная энергия для L1, L2, L3 (потребляемая EP+ или отдаваемая EP-)
- Трёхфазная активная энергия (потребляемая EP3F+ или отдаваемая EP3F-)
- Индуктивная реактивная энергия EQL+ для L1, L2, L3
- Ёмкостная реактивная энергия EQC+ для L1, L2, L3
- Суммарная трёхфазная реактивная энергия: индуктивная EQL3F+ и ёмкостная EQC3F+
- Полная энергия ES для L1, L2, L3
- Трёхфазная полная энергия ES3F
- Гармоники hn до 256-го порядка для напряжения и тока
- Межгармоники до 256-го порядка для напряжения и тока
- Углы между гармониками тока и напряжения
- Мониторинг диапазона 2…150 кГц
- Компоненты фазного напряжения UDC
- Доля гармонических составляющих напряжений и токов относительно RMS (%) — hnR
- Доля гармонических составляющих напряжений и токов относительно основной гармоники h1 (%) — hnF
- THDR для напряжений и токов, рассчитанный относительно RMS (%)
- THDF для напряжений и токов, рассчитанный относительно основной гармоники (%)
- TIDR для напряжений и токов, рассчитанный относительно RMS (%)
- TIDF для напряжений и токов, рассчитанный относительно основной гармоники (%)
- Активные и реактивные мощности гармоник
- K-фактор для I1, I2, I3, IN
- K-фактор (европейский)
- Симметричные составляющие напряжения: нулевая U0, прямая U1, обратная U2
- Значения гармоник напряжения (В, %) для согласованных (1, 4, 7,…), противоположных (2, 5, 8,…), нулевых (3, 6, 9,…)
- Симметричные составляющие тока: нулевая I0, прямая I1, обратная I2
- Значения гармоник тока (A, %) для прямых (1, 4, 7,…), обратных (2, 5, 8,…), нулевых (3, 6, 9,…)
- Коэффициент коротковременного мерцания Pst
- Коэффициент долгосрочного мерцания Plt
- Несимметрия напряжений
- Несимметрия токов
- Переходные процессы U до 6000 В
- Сигналы управления нагрузкой (Ripple control)
- Температуры: Tw (внутри анализатора), Tz1…Tz4 (1-wire)
Стандарты
Прибор выполнен в классе A по IEC 61000-4-30 и соответствует следующим стандартам:
- Продуктовые стандарты: IEC 62586-1, IEC 62586-2
- Стандарты измерения параметров сети: IEC 61000-4-30, IEC 61000-4-7, IEC 61000-4-15, EN 50160
- Стандарты безопасности: IEC 61010-1, IEC 61010-2-030
- Стандарты электромагнитной совместимости: EN 55032, IEC 61000-6-5
Сравнительная таблица PQM-750 / PQM-711 / PQM-710 / PQM-707 / PQM-700
| Функция / Параметр | PQM-750 | PQM-711 | PQM-710 | PQM-707 | PQM-700 |
|---|---|---|---|---|---|
| Стандарты | |||||
| Класс соответствия по IEC 61000-4-30 | A | A | A | S | S |
| Сертификат независимой лаборатории | ✔ | ✔ | ✔ | ✘ | ✔ |
| Соответствие EN 50160 | ✔ | ✔ | ✔ | ✔ | ✔ |
| Соответствие ГОСТ 32144 | ✘ | ✔ | ✔ | ✔ | ✔ |
| Соответствие AS 61000.3.100 | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерительные выходы | |||||
| Количество входов напряжения | 5 | 5 | 5 | 5 | 4 |
| Количество входов тока | 5 | 5 | 4 | 4 | 4 |
| Вход GPS | Опция | 1 | 1 | ✘ | ✘ |
| Вход температуры | ✔ | ✘ | ✘ | ✘ | ✘ |
| Входы/Выходы | |||||
| Бинарные входы | ✔ | ✘ | ✘ | ✘ | ✘ |
| Релейные выходы | ✔ | ✘ | ✘ | ✘ | ✘ |
| Измерения | |||||
| 1-фазная, двухфазная, 3-фазная система | ✔ | ✔ | ✔ | ✔ | ✔ |
| Частота | ✔ | ✔ | ✔ | ✔ | ✔ |
| TRMS напряжение | ✔ | ✔ | ✔ | ✔ | ✔ |
| Коэффициент амплитуды U | ✔ | ✔ | ✔ | ✔ | ✔ |
| Гармоники и THD напряжения | ✔ | ✔ | ✔ | ✔ | ✔ |
| Гармоники и THD тока | ✔ | ✔ | ✔ | ✔ | ✔ |
| Мониторинг полосы 2...150 кГц | ✔ | ✘ | ✘ | ✘ | ✘ |
| Несимметрия напряжения | ✔ | ✔ | ✔ | ✔ | ✔ |
| Переходные процессы (10 МГц дискретизация) | Опция | ✔ | ✘ | ✘ | ✘ |
| Кратковременное фликер | ✔ | ✔ | ✔ | ✔ | ✔ |
| Долговременное фликер | ✔ | ✔ | ✔ | ✔ | ✔ |
| TRMS ток | ✔ | ✔ | ✔ | ✔ | ✔ |
| Коэффициент амплитуды I | ✔ | ✔ | ✔ | ✔ | ✔ |
| Несимметрия тока | ✔ | ✔ | ✔ | ✔ | ✘ |
| Пусковые токи | ✔ | ✔ | ✔ | ✔ | ✘ |
| Гармоническая мощность | ✔ | ✔ | ✔ | ✔ | ✘ |
| Углы между гармониками | ✔ | ✔ | ✔ | ✘ | ✘ |
| K-фактор | ✔ | ✔ | ✘ | ✘ | ✘ |
| Сигналы сети | ✔ | ✔ | ✔ | ✘ | ✘ |
| Мощность (P, Q, D, S) по IEEE 1459 или методу Буденау | ✔ | ✔ | ✔ | ✔ | ✔ |
| Коэффициент мощности | ✔ | ✔ | ✔ | ✔ | ✔ |
| Cos(φ) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Tan(φ) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Энергия (Ep, Eq, Es) | ✔ | ✔ | ✔ | ✔ | ✔ |
| 4-квадрантные измерения энергии | ✔ | ✔ | ✔ | ✔ | ✔ |
| Эффективность солнечного инвертора | ✘ | ✘ | ✘ | ✔ | ✘ |
| Регистрация | |||||
| Максимальное количество параметров, измеряемых одновременно | 15000 | 3655 | 3655 | 1300 | 1200 |
| Максимальное время записи (линейная) | 100 лет | 100 лет | 100 лет | 18 лет | 18 лет |
| Максимальное время записи (циклическая) | Без ограничений | ✔ | ✔ | ✔ | ✔ |
| Интегральный период | 200 мс ... 30 мин | Полупериод ... 120 мин | Полупериод ... 120 мин | 1 с ... 30 мин | Полупериод ... 30 мин |
Клещи измерительные типа С
| Параметры | С-4 | C-5 | C-6A | C-7 |
| Номинальный ток, А (AC) | 0,1…1000 (3600 А пик) | 0,5…1000 (3600 А пик) | 0,01…10 (36 А пик) | 0,1…100 (360 А пик) |
| Номинальный ток, А (DC) | - | 0,5…1400 | - | - |
| Погрешность | ≤ 0,5% | ≤ 1,5% | ≤ 1% | ≤ 0,5% |
| Частота | 30 Гц…10 кГц | DC…30 кГц | 40 Гц…10 кГц | 40 Гц…1 кГц |
| Выходной сигнал | 1 мВ/А | 1 мВ/А | 100 мВ/А | 5 мВ/А |
| Диаметр, мм | 52 | 39 | 20 | 24 |
| Длина измерит. кабеля, м | 2,2 | 2,2 | 2,2 | 3 |
| Температура рабочая | -10…50 °C | -10…55 °C | -10…55 °C | 0…50 °C |
| Категория электробезопасности | IV 300 | IV 300 | IV 300 | III 300 |
| Степень защиты | IP40 | IP40 | IP40 | IP40 |
Клещи гибкие типа F
| Параметры | F-1 | F-2A | F-3A | F-1A1 | F-2A1 | F-3A1 | F-1A6 | F-2A6 | F-3A6 |
| Номинальный ток, А (AC) | 1…3000 (10000 А пик для 50 Гц) | 1…1500 (5000 А пик для 50 Гц) | 1…6000 (20000 А пик для 50 Гц) | ||||||
| Погрешность | 1% | 1% | 1% | ||||||
| Частота | 40 Гц…10 кГц | 40 Гц…10 кГц | 40 Гц…10 кГц | ||||||
| Выходной сигнал, мкВ/А | 38,83 | 77,66 | 19,415 | ||||||
| Диаметр, мм | 380 | 250 | 140 | 380 | 250 | 140 | 380 | 250 | 140 |
| Длина измерит. кабеля, м | 2,5 | 2,5 | 2,5 | ||||||
| Температура рабочая | -30…80 °C | -30…80 °C | -30…80 °C | ||||||
| Категория электробезопасности | III 1000/IV 600 | III 1000/IV 600 | III 1000/IV 600 | ||||||
| Степень защиты | IP67 | IP67 | IP67 | ||||||
Технические характеристики
| Функция / Параметр | PQM-750 | PQM-711 | PQM-710 | PQM-707 | PQM-700 |
|---|---|---|---|---|---|
| Эксплуатационные условия | |||||
| Рабочая температура [°C] | -20…+55 | -20…+55 | -20…+55 | -10…+50 | -20…+55 |
| Встроенный обогреватель | – | ✔ | ✔ | – | ✔ |
| Степень защиты | IP30 | IP65 | IP65 | IP51 | IP65 |
| Измерения в любых погодных условиях | – | ✔ | ✔ | ✔ | ✔ |
| Крепление на столбе | – | ✔ | ✔ | ✔ | ✔ |
| Крепление на стене | – | ✔ | ✔ | ✔ | ✔ |
| Крепление на DIN-рейку | ✔ | ✔ | ✔ | – | ✔ |
| Память и связь | |||||
| Память | 8 GB | 8 GB (до 32 GB) | 8 GB (до 32 GB) | 4 GB (до 32 GB) | 4 GB (до 32 GB) |
| Сменная карта памяти | ✔ | – | – | – | ✔ |
| USB | ✔ | ✔ | ✔ | ✔ | ✔ |
| USB 2.0 High Speed | – | ✔ | ✔ | ✔ | ✔ |
| Ethernet | ✔ | ✔ | ✔ | ✔ | ✔ |
| RS-485 | ✔ | ✔ | ✔ | ✔ | ✔ |
| Wi-Fi | ✔ | ✔ | ✔ | ✔ | ✔ |
| GSM (LTE) модем | Опция | ✔ | ✔ | ✔ | ✔ |
| Питание | |||||
| Встроенный Li-Ion аккумулятор | ✔ | ✔ | ✔ | ✔ | ✔ |
| Сменный Li-Ion аккумулятор | ✔ | – | – | – | ✔ |
| Время работы от батареи | мин. 1 ч | мин. 2 ч | мин. 2 ч | мин. 6 ч | мин. 6 ч |
| Зарядное устройство | Встроенное | Встроенное | Встроенное | Внешнее | Встроенное |
| Зарядка через USB | – | – | – | ✔ | – |
| Общие характеристики | |||||
| Дисплей LCD | – | ✔ | ✔ | ✔ | ✔ |
| Сенсорный экран LCD | – | ✔ | ✔ | ✔ | ✔ |
| GPS синхронизация времени | Опция | ✔ | ✔ | ✔ | ✔ |
| IRIG-B синхронизация времени | ✔ | ✔ | ✔ | ✔ | ✔ |
| NTP синхронизация времени | ✔ | ✔ | ✔ | ✔ | ✔ |
| Мультиязычное ПО Sonel Analysis | ✔ | ✔ | ✔ | ✔ | ✔ |
| Встроенный веб-интерфейс | ✔ | ✔ | ✔ | ✔ | ✔ |
| Инструкция на бумаге и в PDF | ✔ | ✔ | ✔ | ✔ | ✔ |
| Вес | 0.6 кг | 1.6 кг | 1.6 кг | 1.75 кг | 1.6 кг |
| Габариты | 157×87×59 мм | 200×175×75 мм | 200×175×75 мм | 216×111×45 мм | 200×175×75 мм |
Комплектация
| Стандартная комплектация | Артикул |
|---|---|
| Пломба для клемм напряжения и тока (набор 2 шт.) | WAPOZPLOKPL |
| Вилка-клемма для заземления | WAZACWID |
| Карта памяти microSD 8 GB | WAPOZMSD8 |
| Набор для настенного монтажа | WAPOZUCH17 |
| LAN кабель, экранированный, 1,5 м | WAPRZRJ45X15EKR |
| Заводской калибровочный сертификат | — |
Опциональная комплектация
| Опции | Артикул |
|---|---|
| Дополнительные протоколы связи* | — |
| Встроенный модуль регистрации переходных процессов* | — |
| Встроенный SSR-релейный модуль* | — |
| Встроенный источник питания 18…60 В DC* | — |
| Внешний GPS-модуль с антенной* | — |
| Внешний GSM LTE модуль с антенной* | — |
| Внешний модуль дополнительных входов/выходов* | — |
| Внешняя 7″ сенсорная панель* | — |
| Калибровочный сертификат с аккредитацией | — |
* в разработке
| Наименование | Категория | Язык | Размер файла | Скачать |
| PQM-750 – Анализатор параметров качества электрической энергии (PQM-750 insobs v1.02 GB.pdf) | Руководство пользователя | EN | 3,5 МБ |
|
| PQM-750 – Анализатор параметров качества электрической энергии (datasheet_PQM-750_EN_v1.03.pdf) | Data Sheet | EN | 801,4 КБ |
|
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
