Артикул:
N6715C

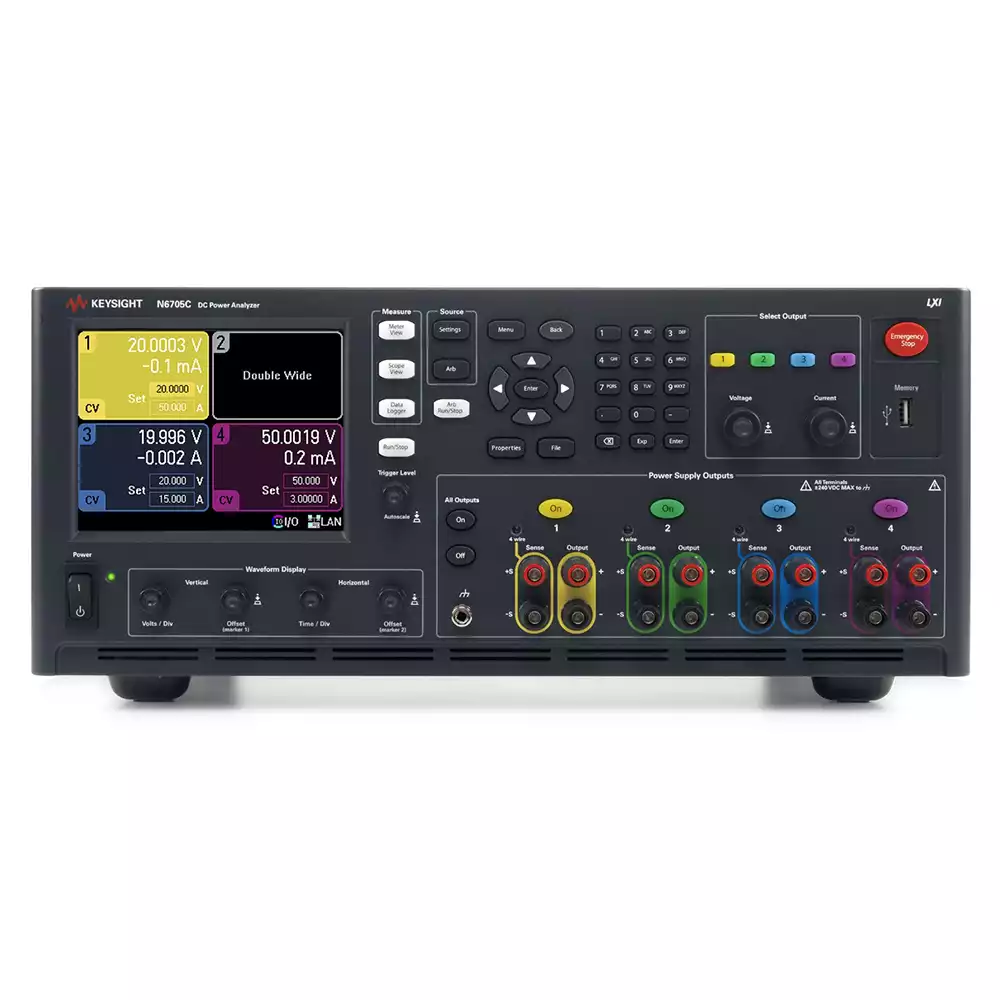

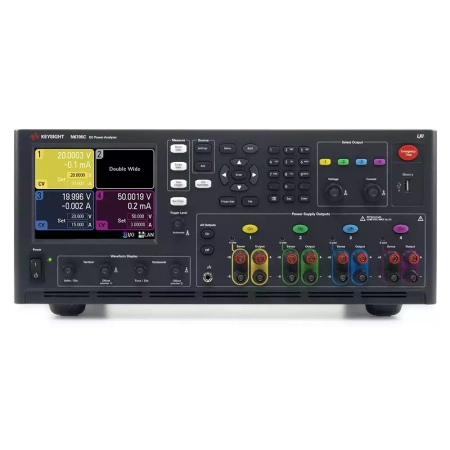

N6715C – это настраиваемое шасси анализатора питания постоянного тока, вмещающее до четырёх модулей общей мощностью до 600 Вт. Оно сочетает функции источника питания, измерителя, генератора произвольных форм сигналов и регистратора данных, обеспечивая комплексное тестирование электронных устройств.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Основные особенности
- Главный блок на 4 слота поддерживает до 600 Вт общей мощности и до 4 модулей (выбираются отдельно из более чем 30 вариантов DC-модулей).
- Точность вольтметра: до 0,025% + 50 µV, до 18 бит.
- Точность амперметра: до 0,025% + 8 nA, до 18 бит.
- Функция генератора произвольных форм сигналов: полоса до 100 кГц, выходная мощность до 500 Вт.
- Функция осциллографа: оцифровка напряжения и тока до 200 кГц, 512 kpts, до 18 бит.
- Функция регистратора данных: интервал от 20 мкс до 60 с, максимум 500 млн. измерений.
- Встроенная энергонезависимая память 4 ГБ для хранения логов, осциллограмм и настроек прибора.

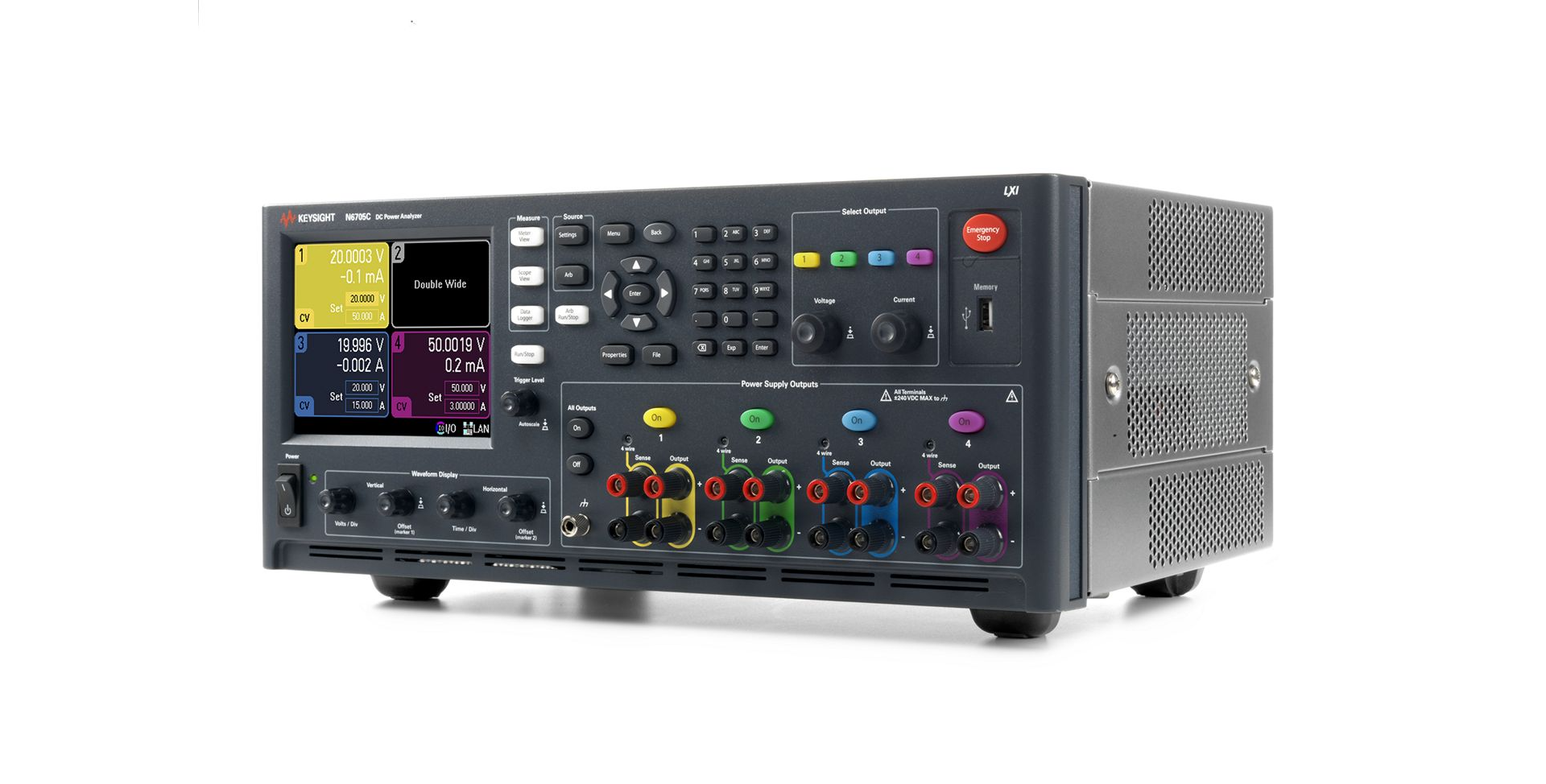

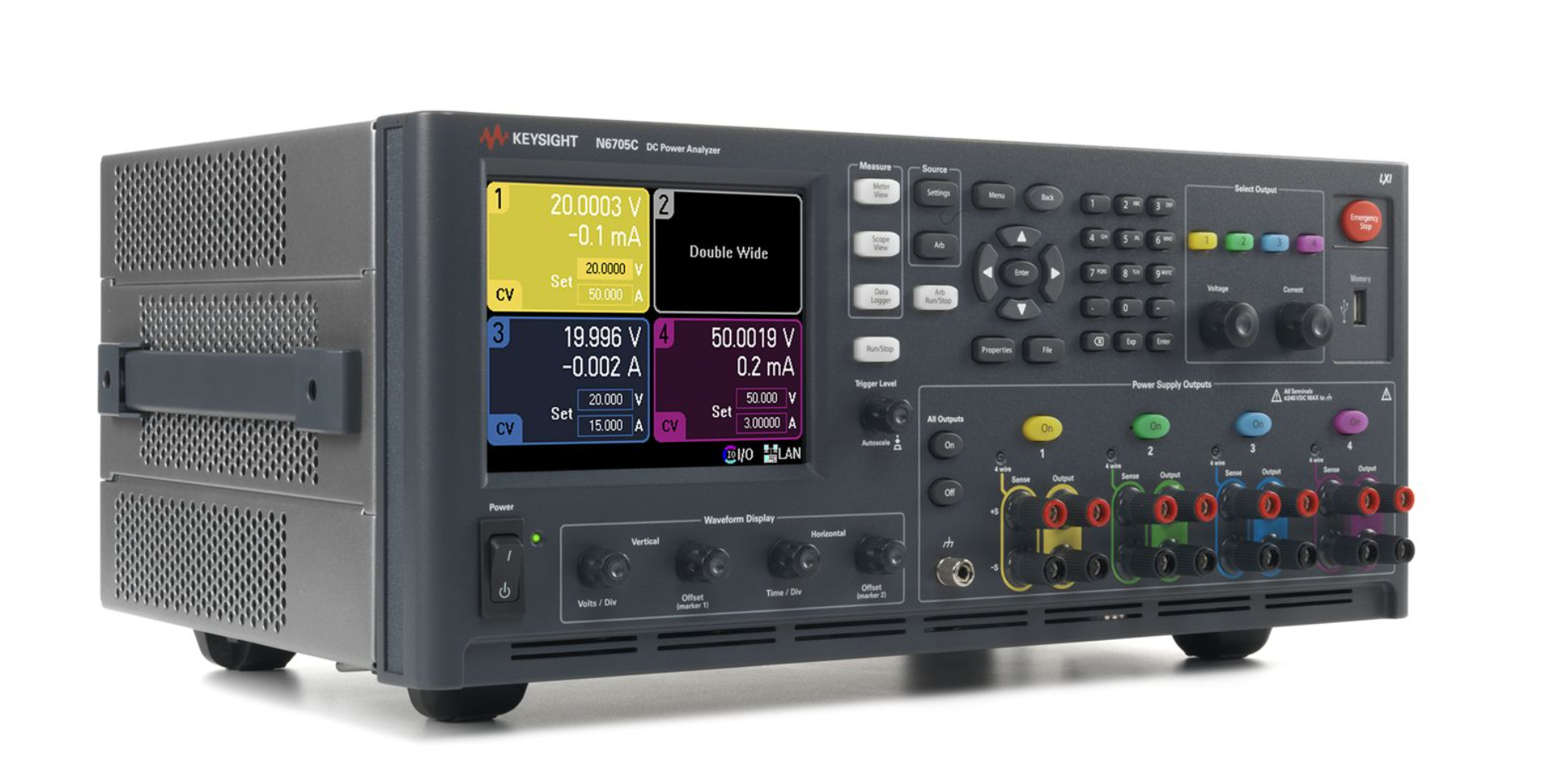

Модель N6715C — настраиваемый DC Power Analyzer
DC-анализатор N6715C поставляется в готовом виде как полностью протестированная и собранная система. Он включает один главный блок N6705C и от 1 до 4 DC-модулей суммарной мощностью до 600 Вт. Конкретные модули выбираются при заказе как опции к N6715C.
Эффективность N6705C
DC Power Analyzer N6705C обеспечивает значительный рост производительности при подаче и измерении постоянного напряжения и тока в объекте тестирования (DUT). Он объединяет в себе функции до 4 источников питания, DMM, осциллографа, генератора сигналов (Arb) и регистратора данных, устраняя необходимость в использовании нескольких отдельных приборов, датчиков тока или шунтов. Все функции доступны напрямую с передней панели.
Для расширенного анализа и управления прибор может использоваться с программным обеспечением PathWave BenchVue. При автоматизации стендов N6705C полностью программируем по GPIB, USB, LAN и соответствует стандарту LXI.
Гибкость конфигурации
N6705C — это главный блок на 4 слота, поддерживающий установку до 4 DC-модулей суммарной мощностью до 600 Вт. Используются те же модули, что и в N6700 Modular Power System — более 30 вариантов.
- Базовые источники: 50 Вт, 100 Вт, 300 Вт; до 150 В, до 50 А
- Высокопроизводительные источники: 50 Вт, 100 Вт, 300 Вт, 500 Вт; до 60 В, до 50 А
- Прецизионные источники: 50 Вт, 100 Вт, 300 Вт, 500 Вт; до 60 В, до 50 А
- Источник/Измерительный модуль (SMU): 20 Вт; до 20 В, до 3 А
Каждый модуль включает встроенные функции вольтметра, амперметра, осциллографа, генератора сигналов и регистратора данных.
|
Напряжение постоянного тока
|
Да |
|
Интерфейсы ввода/вывода
|
GPIB, LAN, USB |
|
Измерительный класс
|
C |
|
Кол-во входов напряжния
|
4 |
|
Кол-во входов тока
|
4 |
|
Память
|
4 Гб |
|
Масса, кг
|
16 |
|
Габаритные размеры, мм
|
195 x 425 x 313 |
- Практичный инструмент для исследовательских и конструкторских работ — обеспечивает подачу и контроль постоянного напряжения и тока в DUT.
- Интеграция функций до 4 источников питания, DMM, Scope, Arb и Data Logger.
- Полный доступ ко всем функциям без программирования: управление через переднюю панель или ПО 14585A Control and Analysis Software.
- Интуитивно понятные физические органы управления для часто используемых функций.
- Крупный цветной графический дисплей для удобного отображения сложных данных.
- Цветовое кодирование разъёмов и элементов управления для быстрой и безошибочной настройки.
- Программируемость через GPIB, LAN, USB; совместимость с LXI.
Технические характеристики Keysight N6715C
| Тип модуля | Настраиваемый анализатор мощности постоянного тока |
| Максимальная мощность | 600 Вт |
| Количество слотов | 4 (поддержка 1–4 модулей) |
| Модули питания | Более 30 DC-модулей (заказываются отдельно) |
| Точность вольтметра | 0.025% + 50 мкВ, разрешение до 18 бит |
| Точность амперметра | 0.025% + 8 нА, разрешение до 18 бит |
| Функция осциллографа | До 200 кГц, 512 кТочек, разрешение до 18 бит |
| Функция регистратора данных | Интервал от 20 мкс до 60 с, до 500 М измерений |
| Генератор сигналов | Полоса до 100 кГц, мощность до 500 Вт |
| Память | 4 ГБ энергонезависимой памяти для логов и настроек |
| Интерфейсы | GPIB, LAN, USB |
Доступные опции для N6715C
| Опция | Описание |
|---|---|
| 1CM113A | Комплект для монтажа в стойку |
| AKY | Удаление фронтального/заднего USB (оба разъёма USB удалены) |
| ABA | Полная документация на CD-ROM и печатное руководство пользователя |
| RBP | Втулочные клеммы с утопленным расположением |
| 900 | Сетевой кабель, Великобритания, P/N 8120-1351 |
| 901 | Сетевой кабель, Австралия/Новая Зеландия, P/N 8120-1369 |
| 902 | Сетевой кабель, Европа, P/N 8120-1689 |
| 903 | Сетевой кабель, США/Канада, 120 В, P/N 8120-4383 |
| 904 | Сетевой кабель, США/Канада, 240 В, P/N 8120-0698 |
| 906 | Сетевой кабель, Швейцария, P/N 8120-2104 |
| 907 | Сетевой кабель, Дания, P/N 8120-2956 |
| 917 | Сетевой кабель, Южная Африка/Индия, P/N 8120-4211 |
| 918 | Сетевой кабель, Япония, 100 В, P/N 8120-5342 |
| 919 | Сетевой кабель, Израиль, P/N 8120-6800 |
| 920 | Сетевой кабель, Аргентина, P/N 8120-6869 |
| 921 | Сетевой кабель, Чили, P/N 8120-6980 |
| 922 | Сетевой кабель, Китай, P/N 8120-8376 |
| 923 | Сетевой кабель, Таиланд/Бразилия, P/N 8120-8871 |
| PW9522A | PathWave Advanced Power Control and Analysis |
| PW9523A | PathWave Advanced Battery Test and Emulation |
| Наименование | Категория | Язык | Размер файла | Скачать |
| N6700 Руководство пользователя (N6700 Modular Power System Family.pdf) | Руководство пользователя | EN | 3 МБ |
|
