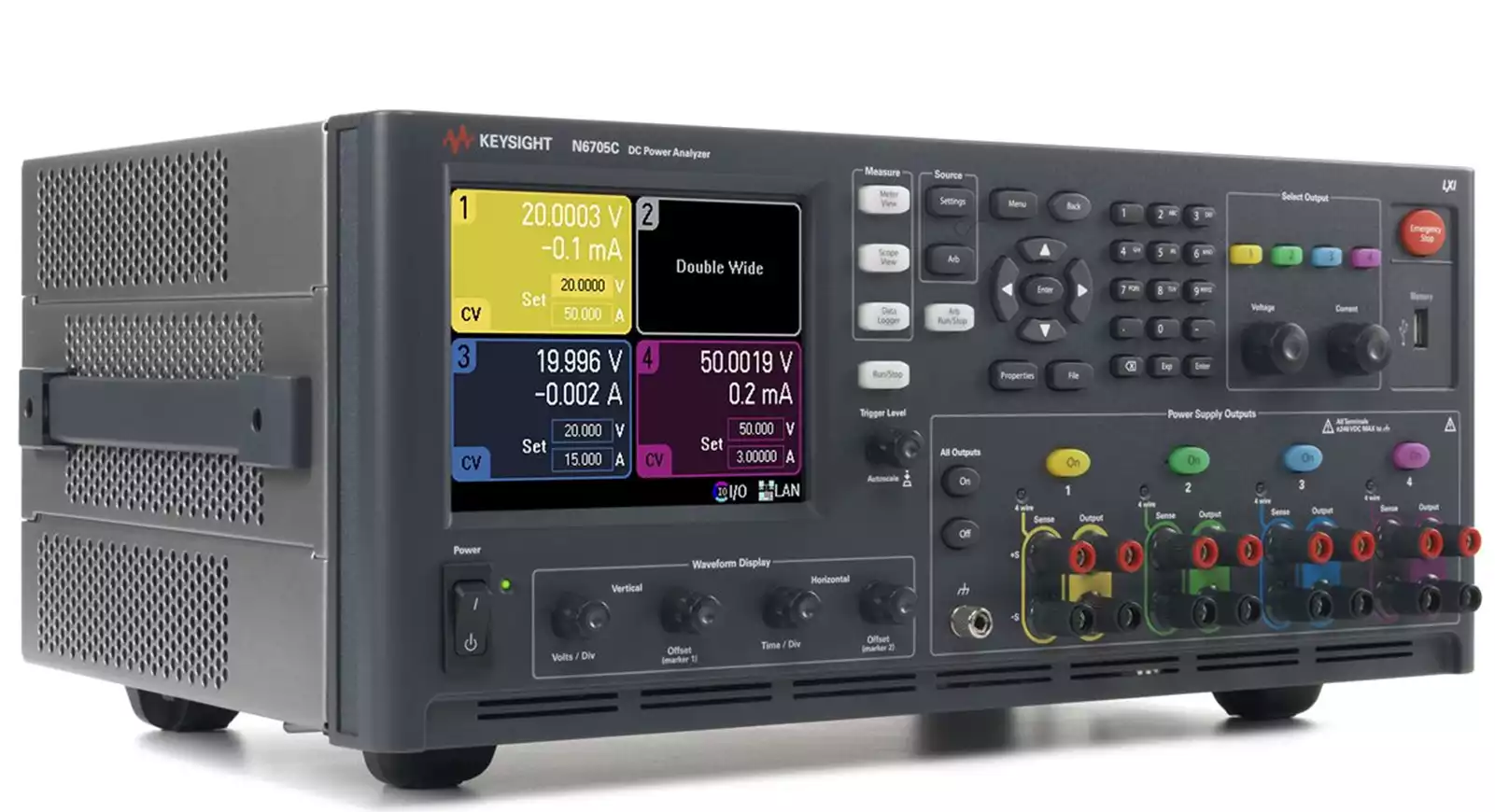

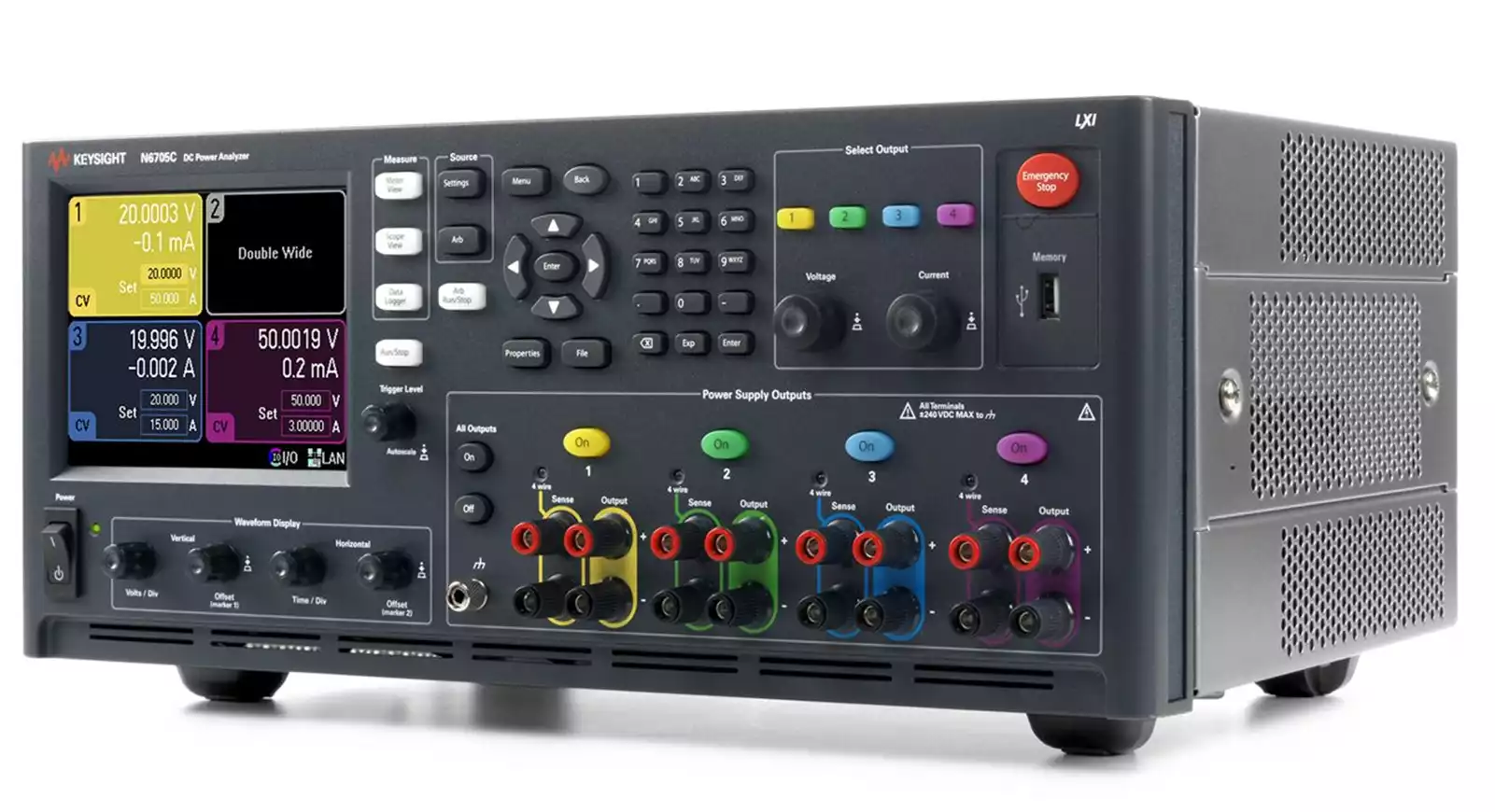

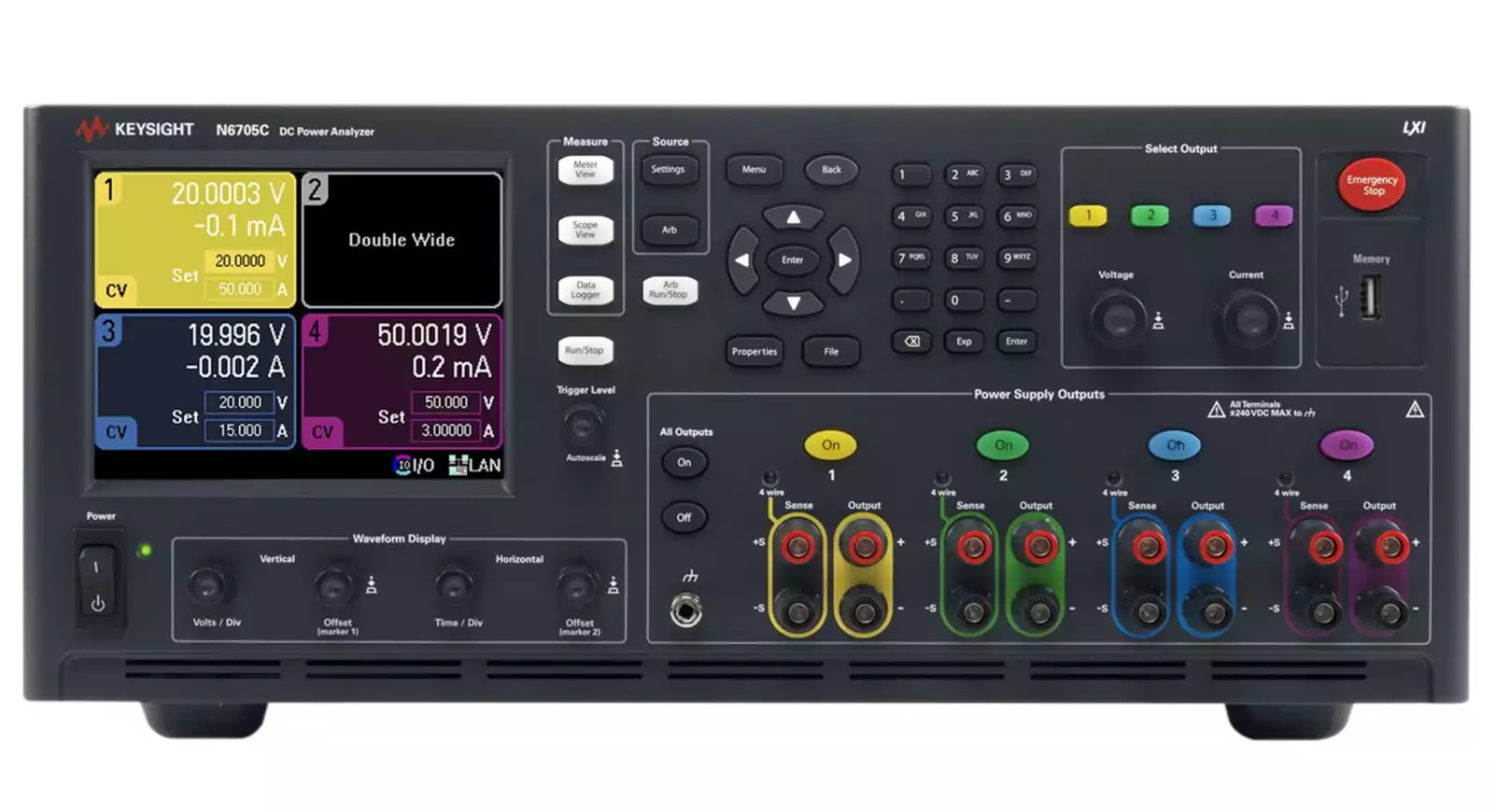

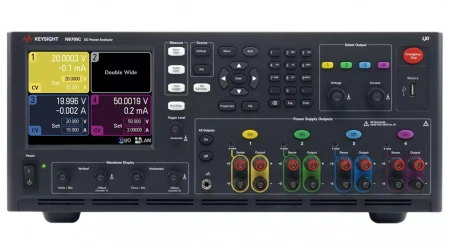

Анализатор питания постоянного тока N6705C обеспечивает непревзойденное увеличение производительности при решении задач подачи и измерения напряжения и силы постоянного тока в испытуемом устройстве, интегрируя в одном приборе до 4 источников питания с функциями цифрового мультиметра, осциллографа, генератора сигналов произвольной формы и регистратора данных.
N6705C исключает необходимость приобретения множества отдельных элементов оборудования и создания из них сложных измерительных установок, включающих первичные измерительные преобразователи (например, токовые пробники и шунты) для измерения силы тока в тестируемом устройстве. Данный прибор исключает также необходимость разработки и отладки программ, управляющих всем набором измерительных приборов и выполняющих требуемые измерения, поскольку все функции и измерения доступны с передней панели.
Ключевые особенности:
- Модульная конструкция: Поддерживает до четырех модулей питания из серии N6700, позволяя настроить конфигурацию в соответствии с конкретными потребностями.
- Мощность и гибкость: Суммарная мощность до 600 Вт на все модули, что позволяет работать с широким диапазоном токов и напряжений.
- Интуитивный интерфейс: Большой цветной дисплей с простой навигацией для настройки и управления параметрами тестирования.
- Инструменты анализа: Встроенные функции регистрации данных, анализа колебаний и измерения параметров позволяют проводить детальный анализ характеристик питания.
- Поддержка автоматизации: Совместимость с различными интерфейсами (LAN, USB, GPIB) для удаленного управления и интеграции в автоматизированные тестовые системы.
- Безопасность и защита: Встроенные функции защиты от перенапряжения, перегрузки по току и перегрева обеспечивают надежность в работе.
Применение:
- Разработка и тестирование электронных устройств
- Исследование источников питания
- Анализ энергопотребления IoT-устройств
- Тестирование и моделирование сложных цепей питания
N6705C предоставляет инженерам мощный и удобный инструмент для работы с системами питания постоянного тока, объединяя множество функций в одном компактном устройстве.
|
Напряжение постоянного тока
|
Да |
|
Интерфейсы ввода/вывода
|
GPIB, LAN, USB |
|
Измерительный класс
|
C |
|
Кол-во входов напряжния
|
4 |
|
Кол-во входов тока
|
4 |
|
Память
|
4 ГБ |
|
Масса, кг
|
16 |
|
Габаритные размеры, мм
|
195 x 425 x 313 |
Основные функции
- Многофункциональное устройство:
- 4-х канальный источник питания
- Режим генератора сигнала произвольной формы по току и напряжению
- Режим осциллографа
- Режим регистратора данных*
- Режим мультиметра (включая амперметр с нулевым падением напряжения)*
- Режим электронной нагрузки*
- Количество каналов: от 1 до 4
- Общая выходная мощность: до 600 Вт
- Выходная мощность: от 50 до 500 Вт на один канал – определяется модулем
- Выходное напряжение: до 150 В
- Выходной ток: до 50 A
- Встроенные защиты от сверхтока, перенапряжения и перегрева
- Удаленное управление через интерфейсы GPIB, LAN и USB
- Встроенный веб-сервер LXI
- Поддержка BenchVue
* Зависит от выбранных модулей и опций
Программное обеспечение
- ПО для анализатора питания постоянного тока расширяет возможности передней панели базового блока N6705A/B/C, предоставляя дополнительные функции и возможность управления с ПК. Это удобный инструмент для любых исследований и разработок.
- Установив его, вы получаете возможность управлять любым из более 30 модулей источников постоянного тока семейства N6700.
- В случае его использования для управления модулями источника/измерителя N6781A и N6785A возможен более глубокий анализ тока, потребляемого мобильным устройством от аккумулятора.
N6705C может также использоваться с программой управления и анализа 14585A, которая обеспечивает дополнительные функции управления и анализа.
Информация для заказа

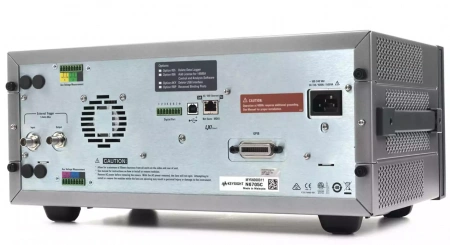

| N6705C | Шасси анализатора питания постоянного тока |
Принадлежности, поставляемые по дополнительному заказу
| N6705C-STD | Стандартные выходные клеммы |
| N6705C-RBP | Утопленные в корпус разъемы типа “банан” |
| N6705C-055 | Удалить функцию регистратора данных |
| N6705C-AKY | Удалить все USB интерфейсы |
| N6705C-056 | Лицензия на ПО 14585А, заказываемая в качестве опции к новому базовому блоку |
| N6705U-056 | Лицензия на ПО 14585А для ранее приобретенного N6705A/B/C |
| N6705U-001 | Активировать функцию регистратора данных |
| 1CM113A | Набор для монтажа в стойку |
| Наименование | Категория | Язык | Размер файла | Скачать |
| N6700 Руководство пользователя (N6700 Modular Power System Family.pdf) | Руководство пользователя | EN | 3 МБ |
|
